工业液压动力装置备用泵测试管汇结构

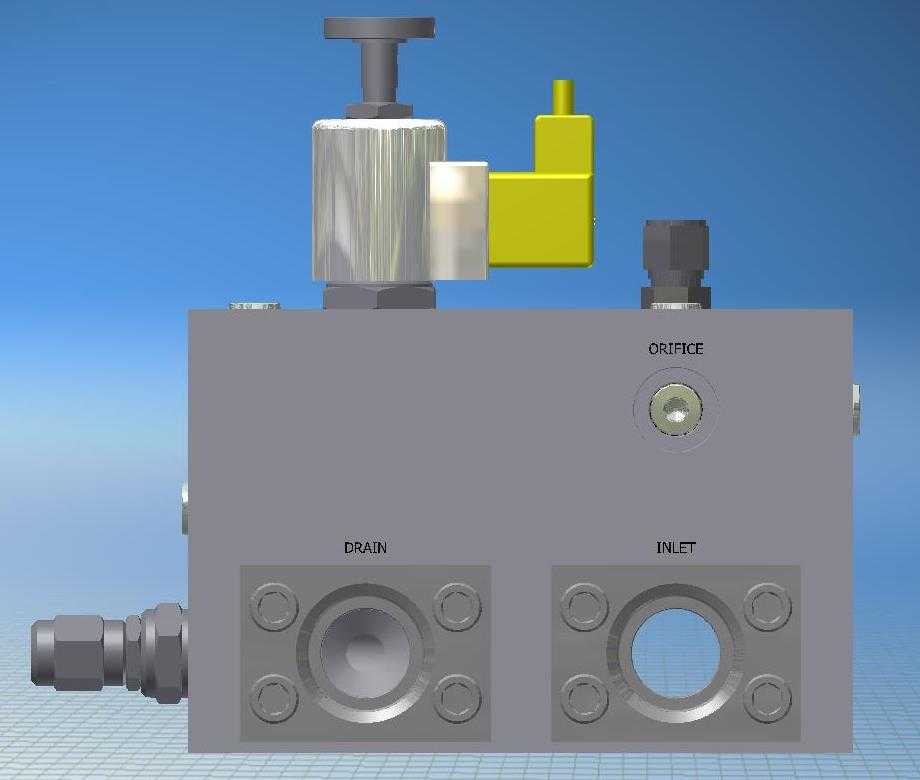

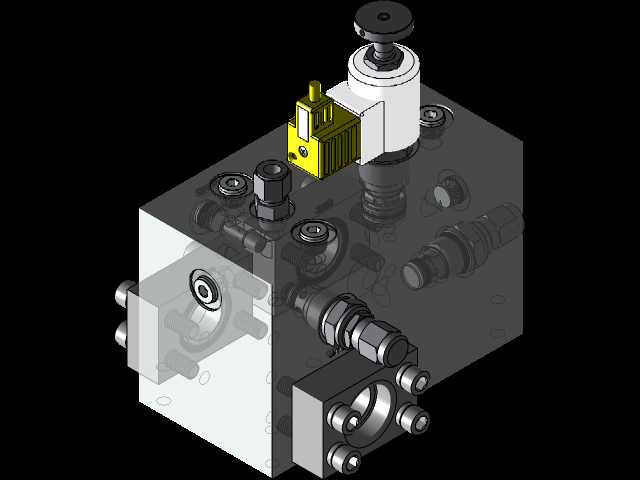

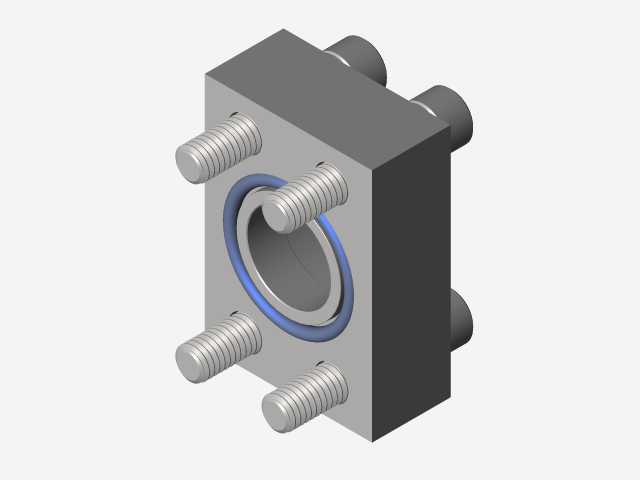

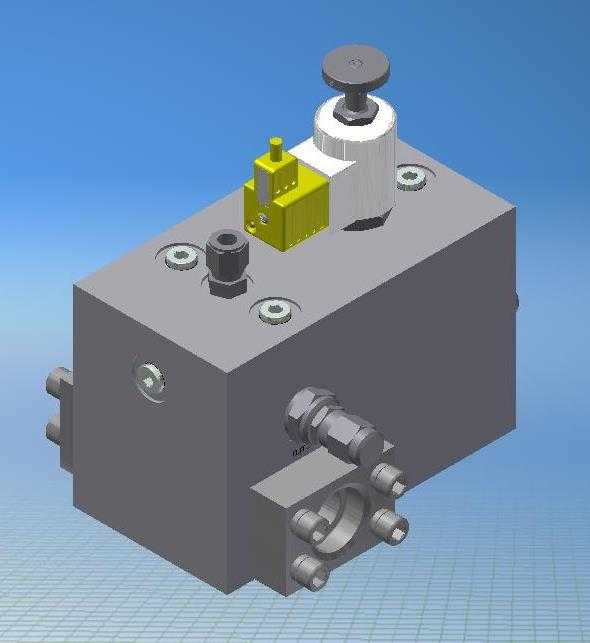

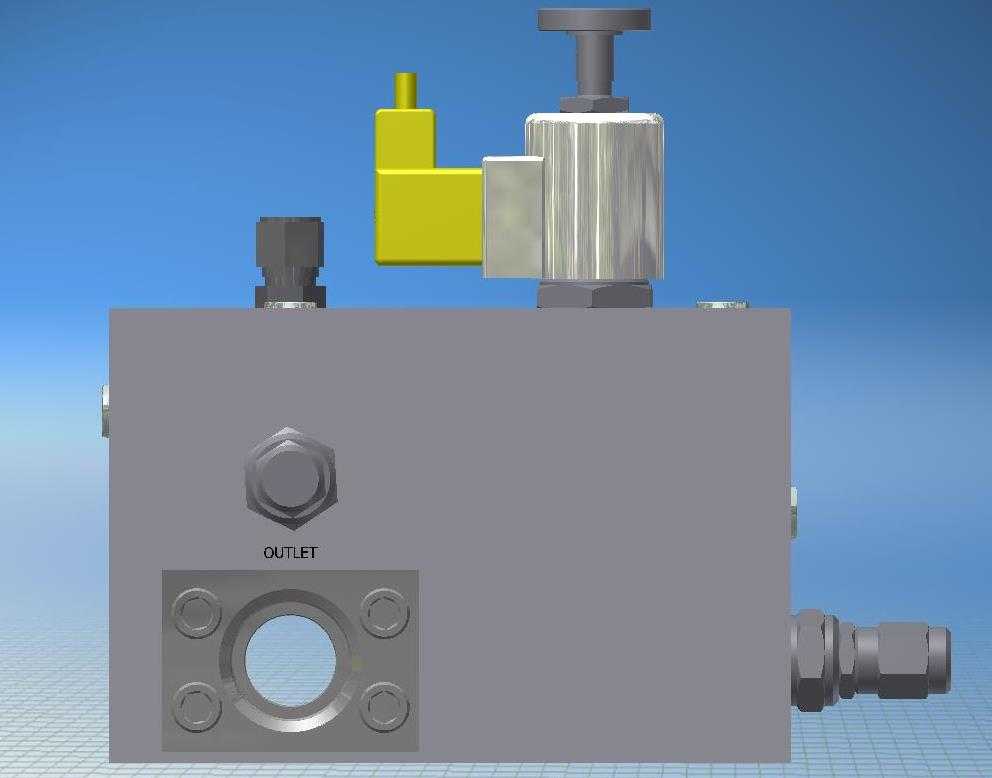

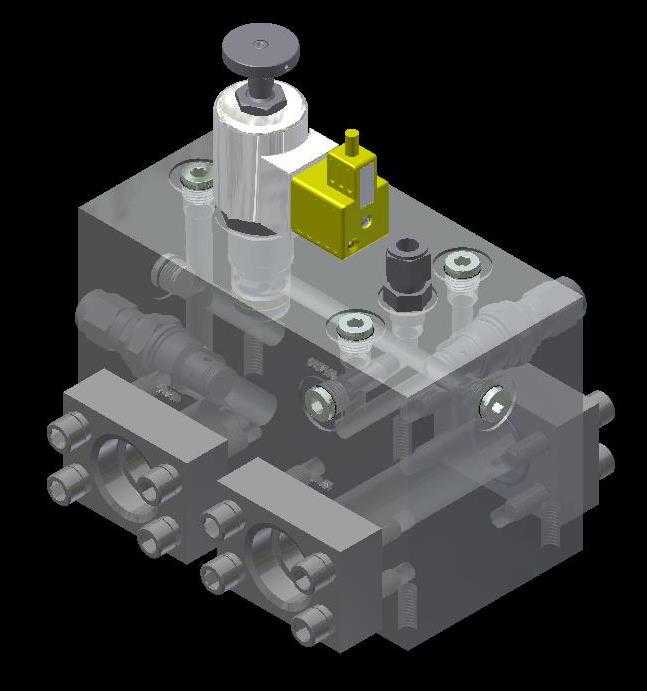

该管汇结构主要应用于连续作业要求较高的工业液压动力场景，覆盖重型装备液压站、冶金设备液压系统、大型工程机械液压动力单元等需要配置备用液压泵的工况领域，解决主泵工作异常或主油路压力损失时备用泵无扰动切入的核心痛点，避免因液压动力中断导致的生产停滞、设备失控等安全与生产事故。在实际生产场景中，液压动力系统作为重型装备的动力核心，一旦出现主泵输出压力不足、泵体损坏等故障，往往需要停机检修，会造成整条生产线停摆，而该测试管汇可在不中断主油路供油、不损失主管道压力的前提下，完成备用泵的在线状态检测与自动切入，保障液压系统持续稳定输出压力。从功能特性来看，该管汇集成了电磁阀、压力传感器、节流孔、上下游隔离阀等核心元件，电磁阀与压力传感器设置在节流孔下游位置，当系统接通电信号触发切换指令，或是手动操作切换机构时，电磁阀会释放对应腔室的液压油，激活压力传感器发出备用泵启动信号，整个切换过程不会造成主管道的压力骤降；同时当主管道出现实际压力损失的异常工况时，压力传感器会自动触发信号激活备用泵，无需人工干预即可完成动力补位，上下游设置的隔离阀可在管汇自身需要检修时，切断前后油路连接，不影响整个液压系统其他回路的正常运行。在设计思路上，该结构采用集成式阀块布局，将所有油路通道、元件安装位全部集成在整体式金属阀块内部，摒弃了传统分散式管路连接的结构，大幅减少了外接管路的接头数量，降低了油路泄漏的风险，同时缩小了整个管汇的占用空间；阀块上的元件安装位采用标准化接口设计，电磁阀、手动调节旋钮、压力检测元件、管路接头均采用通用液压元件安装尺寸，便于后期元件更换与维护；半透明的结构示意可清晰展示内部油路走向，帮助运维人员快速理解油路逻辑，排查故障点。从安装边界来看，该管汇采用两侧对称的多接口布局，进出油口均设置在阀块两侧的端面上，可直接与主油路管道、备用泵出油管道通过标准法兰或螺纹接头对接，安装时仅需预留阀块本体的安装空间，以及顶部手动调节旋钮、电磁阀元件的操作与维护空间即可，无需额外设置复杂的安装支架，可直接集成在液压动力站的阀组安装面板上，适配多数工业液压站的安装空间要求，整体结构紧凑，油路流道经过优化设计，可最大限度降低油液在管汇内部的压力损失，保障液压动力传输效率。
