落地式燃气调压计量柜结构设计

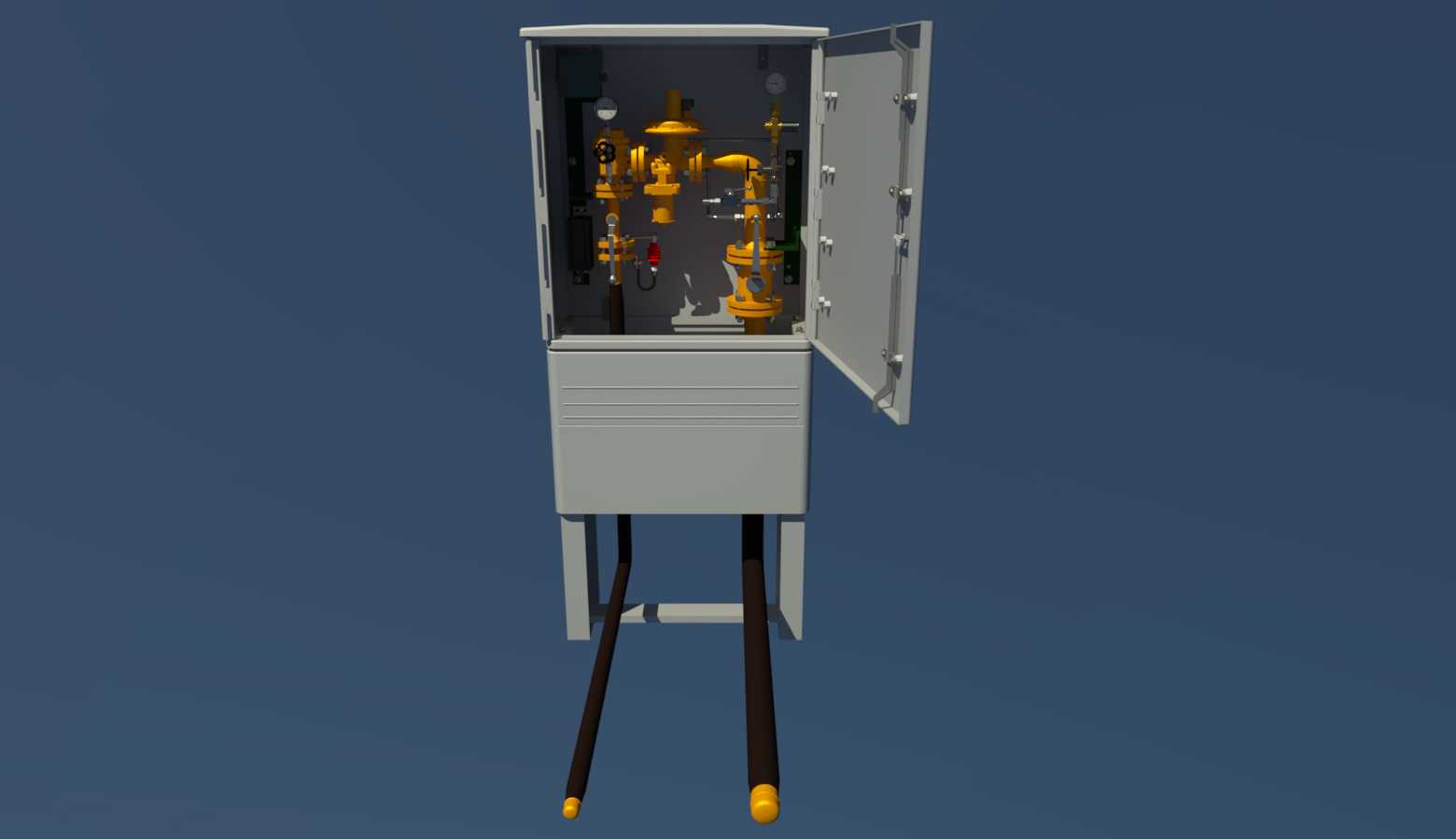

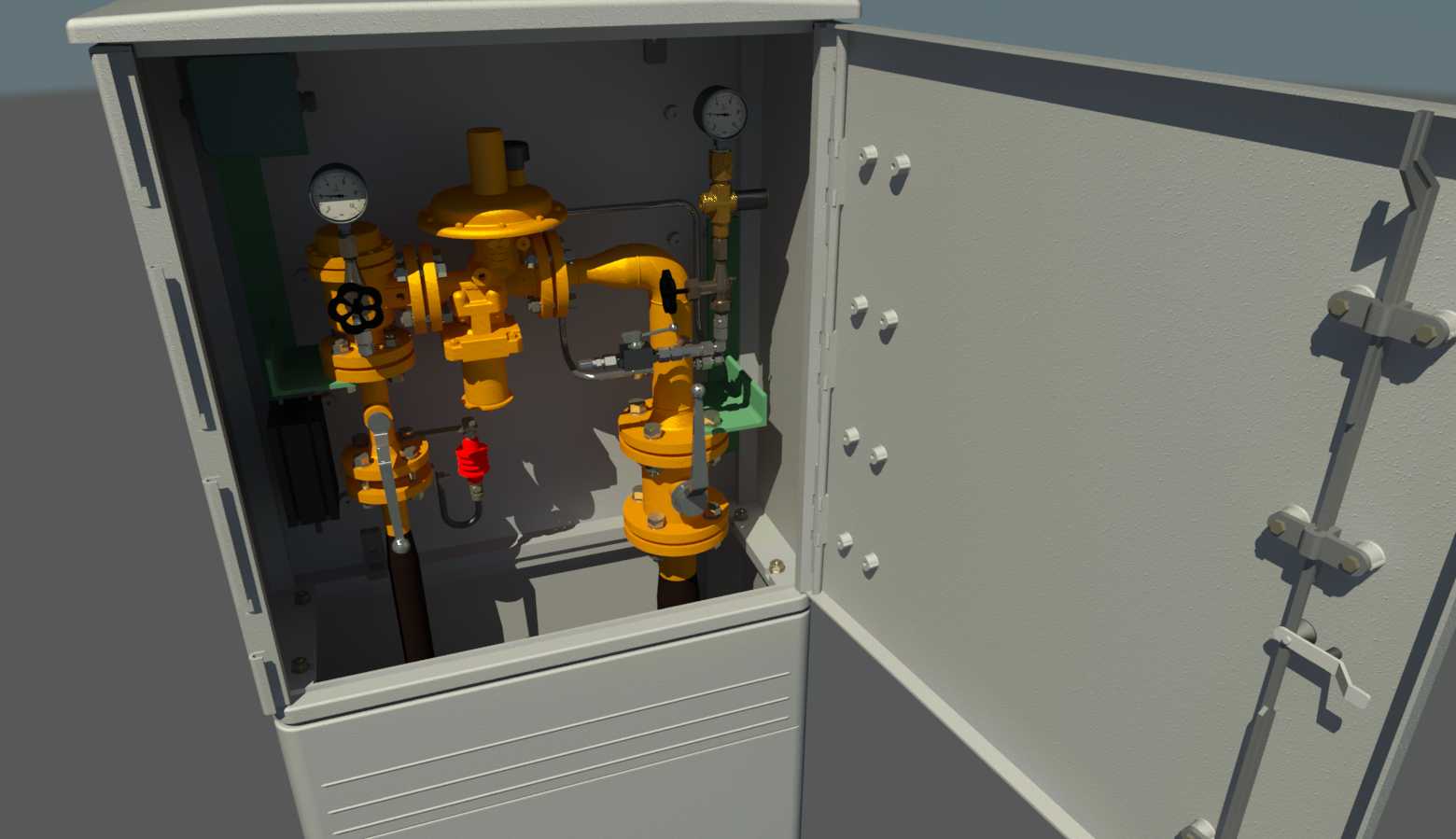

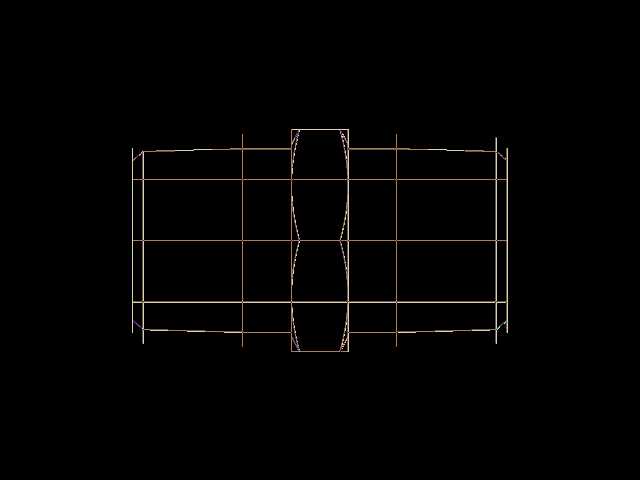

该设备为落地支腿式燃气调压柜，主要应用于城市燃气管网末端、工商业用户燃气接入点、居民小区楼栋调压站等场景，承担上游中压燃气管网来气的压力调节、稳压输出、安全切断、流量计量等核心功能，是燃气输配系统中保障下游用气压力稳定、用气安全的关键设备，可适配天然气、液化石油气等多种气态燃气介质的输配调压需求。设备整体采用立式封闭柜体结构，柜体采用冷轧钢板弯折焊接成型，单开门设计便于日常运维检修，柜门配置多点锁闭结构与密封胶条，既可以防护内部管路阀件不受户外风沙、雨雪侵蚀，也能避免无关人员随意触碰内部构件引发安全隐患，柜体下部预留穿管接口，用于接入上下游燃气管道，底部采用双支腿支撑结构，将柜体抬离地面，避免地面积水浸泡柜体底部，同时预留出管道连接的操作空间，适配户外露天、半露天的安装环境。内部管路采用模块化集成设计，将进气切断阀、过滤器、主调压器、副调压器、安全放散阀、出口切断阀、计量接口等构件按照燃气流向依次排布，管路采用法兰与螺纹结合的连接方式，既保证连接密封性，也便于后期阀件的更换维护；主副双调压器的冗余设计，可在单台调压器出现故障时自动切换备用通路，保障供气不中断，安全放散阀可在出口压力超限时自动泄放超压气体，出口切断阀可在压力异常过高或过低时自动切断气源，多重安全结构保障用气安全。设计过程中充分考虑现场安装与运维需求，内部阀件的操作手柄、观察点位均朝向柜门方向，运维人员打开柜门即可完成压力观测、阀件操作、滤芯更换等日常作业，无需探入柜体内部操作；柜体外形尺寸适配常规小区、工商业用户的安装场地边界，支腿安装孔位按照通用户外燃气设备安装规范设计，可直接固定在混凝土基础上，上下游管道接口的高度与间距符合行业通用安装尺寸要求，可直接对接现场预埋的燃气管道，减少现场改管的工作量。内部管路的走向经过优化，在保证阀件安装间距满足操作、检修空间要求的前提下，尽可能压缩柜体整体体积，减少设备占地空间，同时管路的弯曲半径、支撑点位均经过受力校核，避免长期运行过程中管路因应力集中出现变形、泄漏问题，柜体表面采用户外防腐喷涂处理，可适应不同气候区域的户外使用需求，延长设备整体使用寿命。
