集成驱动减速结构的车用电动绞盘结构

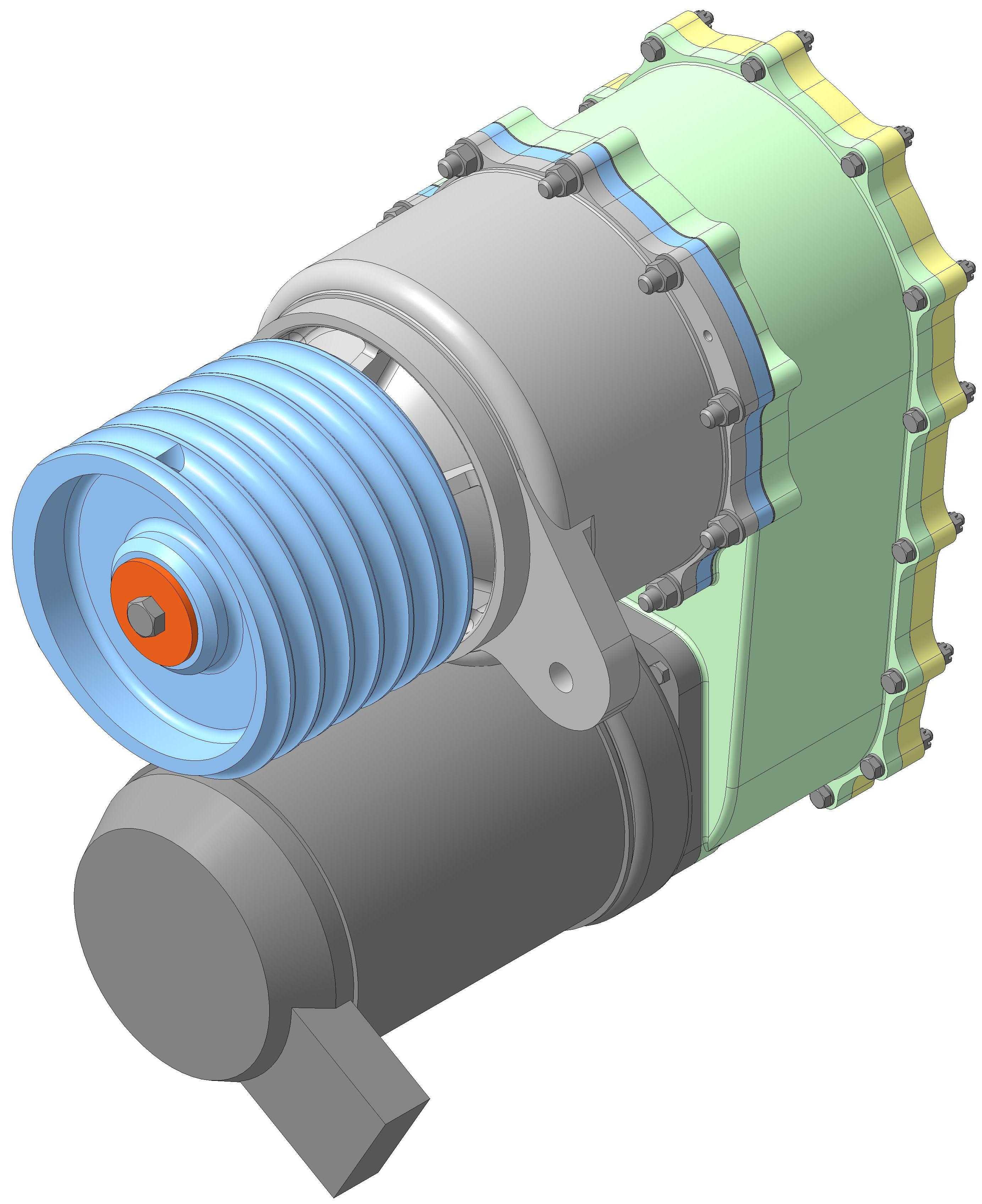

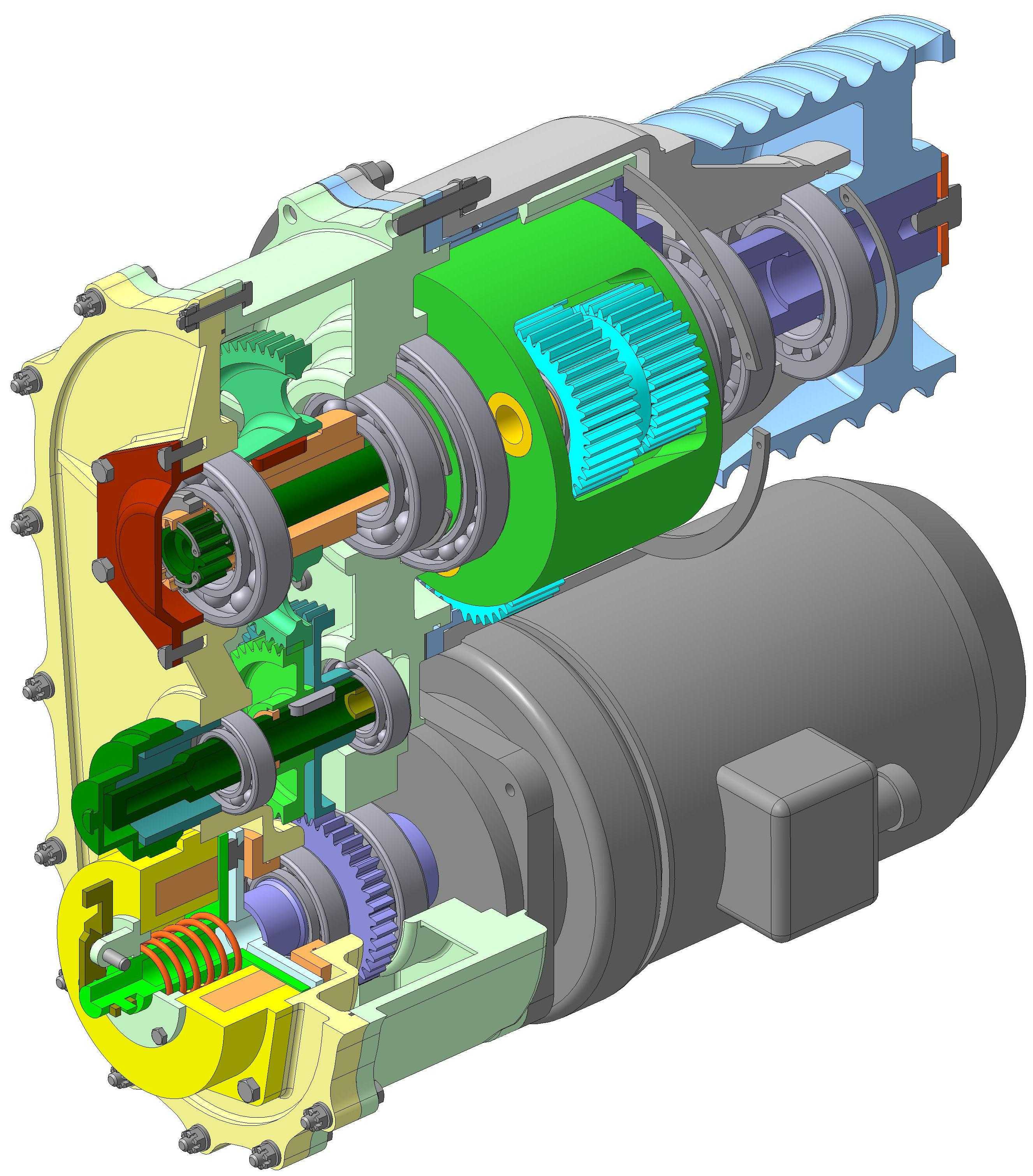

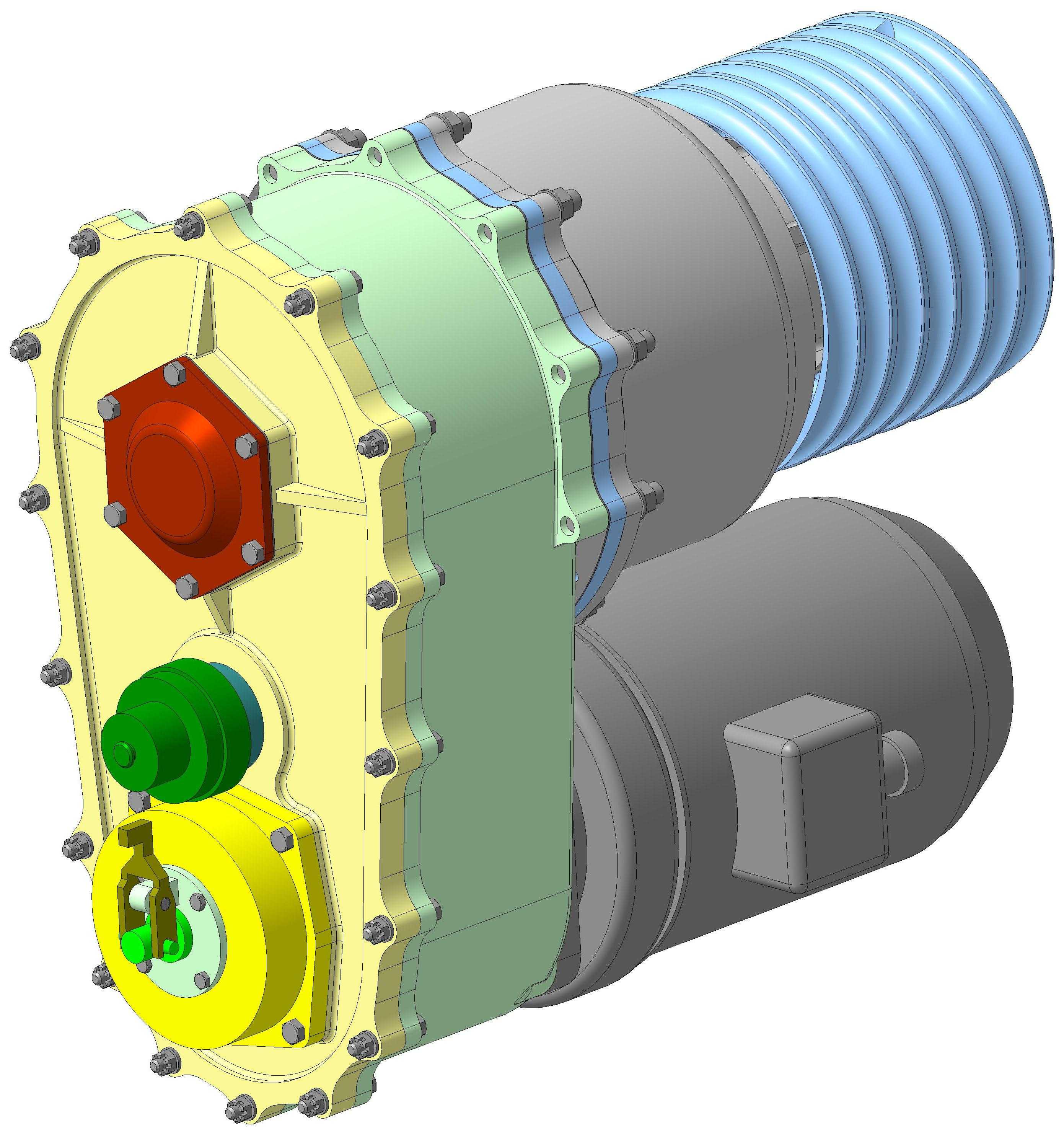

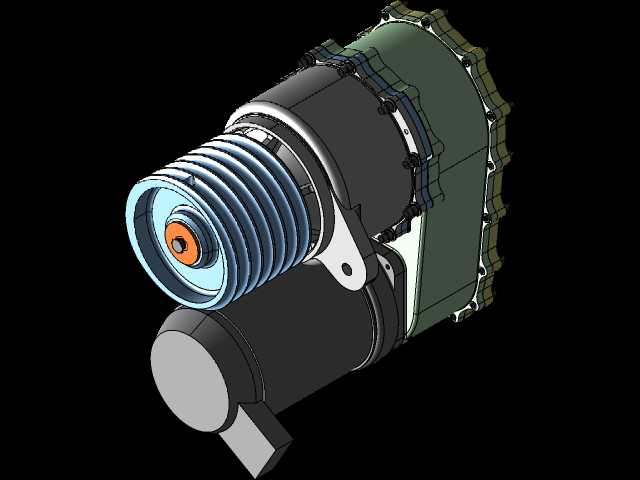

这款集成式电动绞盘主要面向越野车辆自救、轻型工程作业牵引、户外装备拖拽等场景设计，可在车辆陷入泥泞、沙地等复杂非铺装路面时提供稳定的牵引力，也可用于小型货物的短距离移位、户外营地设施的固定拖拽作业，是越野改装、轻型工程辅助、应急救援领域常用的牵引执行部件。该绞盘将驱动电机、多级减速传动机构、卷筒总成集成在同一壳体内，摒弃了传统分体式绞盘零散的布局结构，大幅压缩了设备整体占用空间，更适配车辆前保险杠、小型作业平台等安装空间受限的使用场景。从功能特性来看，设备输入端采用直流驱动电机布局，电机输出端直接衔接减速腔体内的传动结构，通过多级齿轮减速将电机的高转速低扭矩输出转化为卷筒端的低转速大扭矩输出，匹配卷筒上的多层缠绕缆绳可实现数吨级的直线牵引力，能够满足多数轻型牵引作业的载荷需求。卷筒部分采用多道环形凹槽设计，可引导缆绳有序逐层缠绕，避免缆绳乱绳、咬绳导致的磨损与牵引卡滞问题，卷筒端部设置有缆绳固定端结构，可通过压块锁紧缆绳端头，防止大拉力牵引过程中缆绳脱开。在设计思路上，该结构优先考虑了安装适配性与传动可靠性，减速腔体采用剖分式壳体设计，沿传动轴线方向分为多层密封腔，各腔体结合面设置密封结构，可阻挡户外作业时的泥水、沙尘侵入传动部件内部，延长齿轮与轴承的使用寿命；壳体侧面设置带安装孔的固定支脚，支脚位置经过受力校核，可将牵引过程中的载荷均匀传递到安装基座上，避免局部应力集中导致的壳体开裂。从安装边界来看，该绞盘整体呈同轴布局形态，电机、减速腔、卷筒沿同一轴线排布，整体径向尺寸控制紧凑，轴向长度适配常规越野车型前防撞梁的安装间距，安装支脚的孔位符合主流绞盘安装托架的通用尺寸规范，无需额外改装即可适配多数标准化安装位；设备的接线端设置在电机尾部，预留了足够的接线操作空间，可方便外接控制开关与供电线路，不会和周边安装结构产生干涉。日常使用中，该绞盘的密封壳体可适应雨天、沙尘等复杂户外环境，传动腔内部预设润滑脂存储空间，可实现长时间免维护运行，卷筒的凹槽结构可有效降低缆绳磨损，配合端部的导向结构可保证牵引过程中缆绳收放顺畅，不会出现偏载卡滞的问题，整体结构兼顾了紧凑性、可靠性与安装通用性，能够覆盖多数民用轻型牵引作业的使用需求。
