带IRB2600机器人的圆形生产焊接转盘工作站

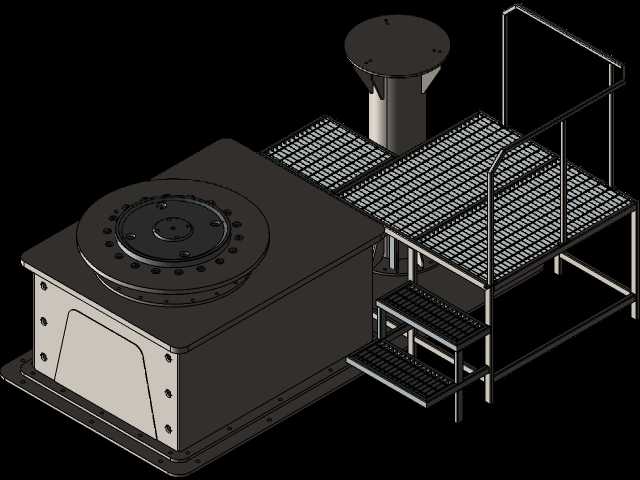

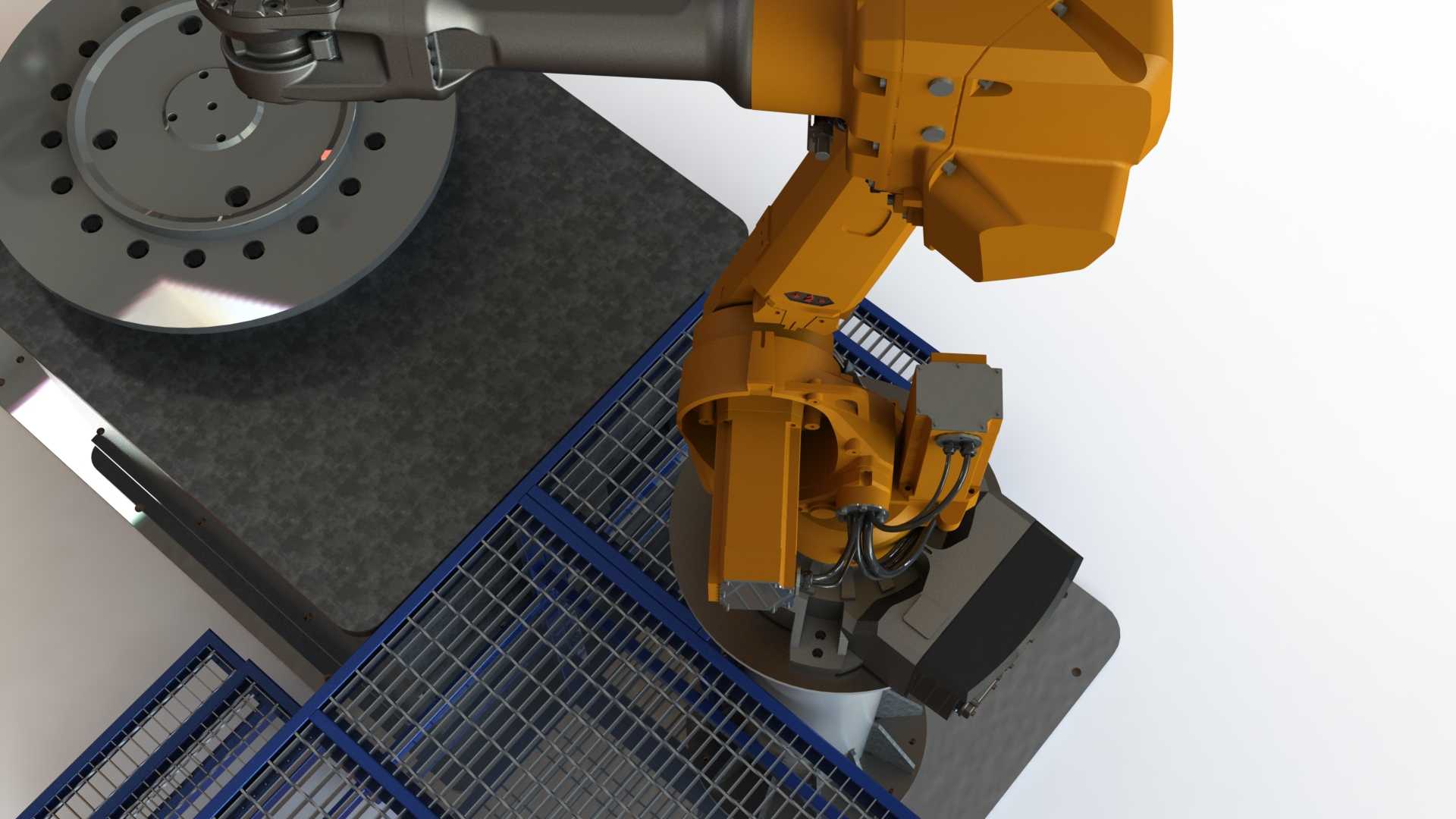

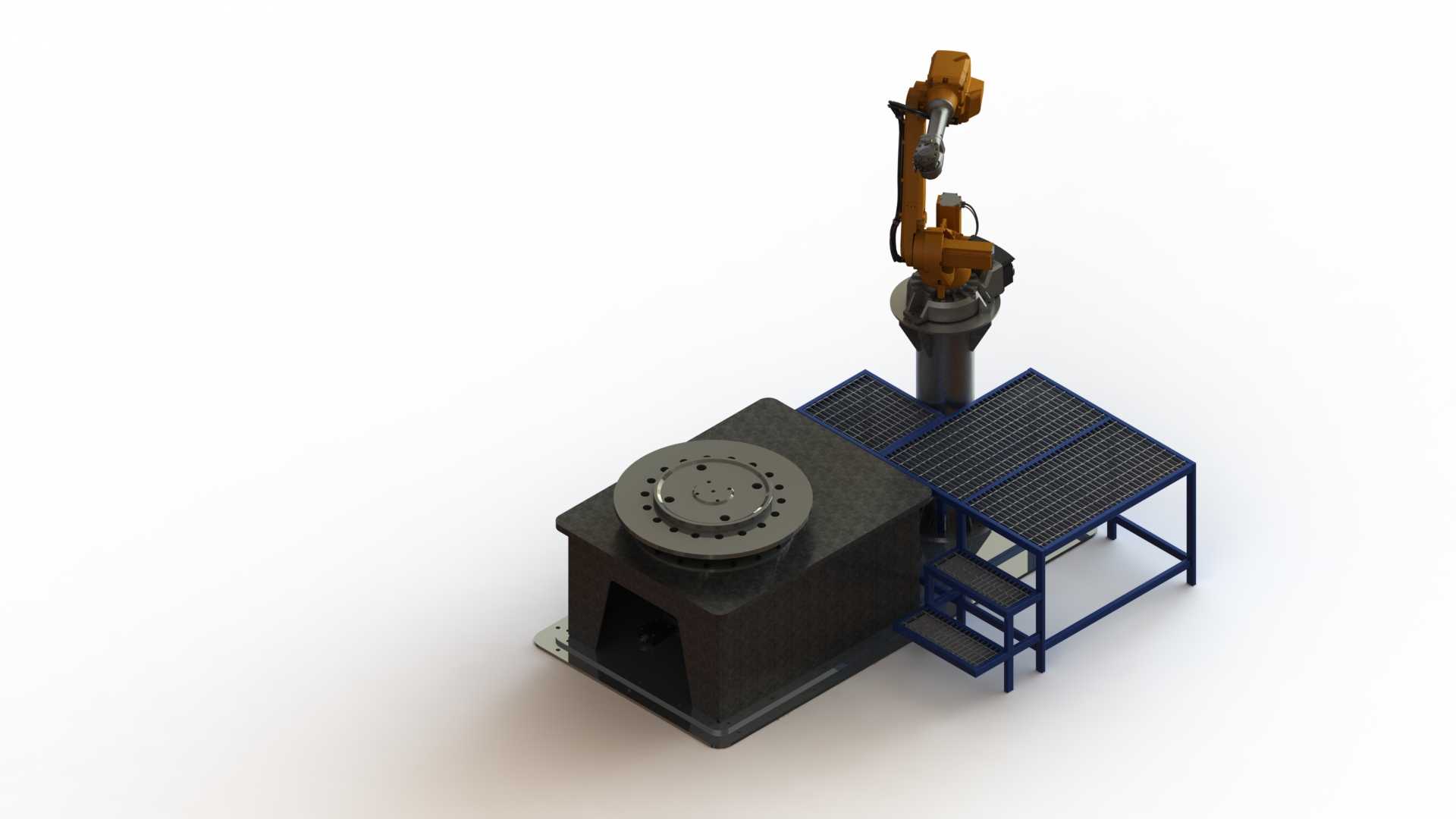

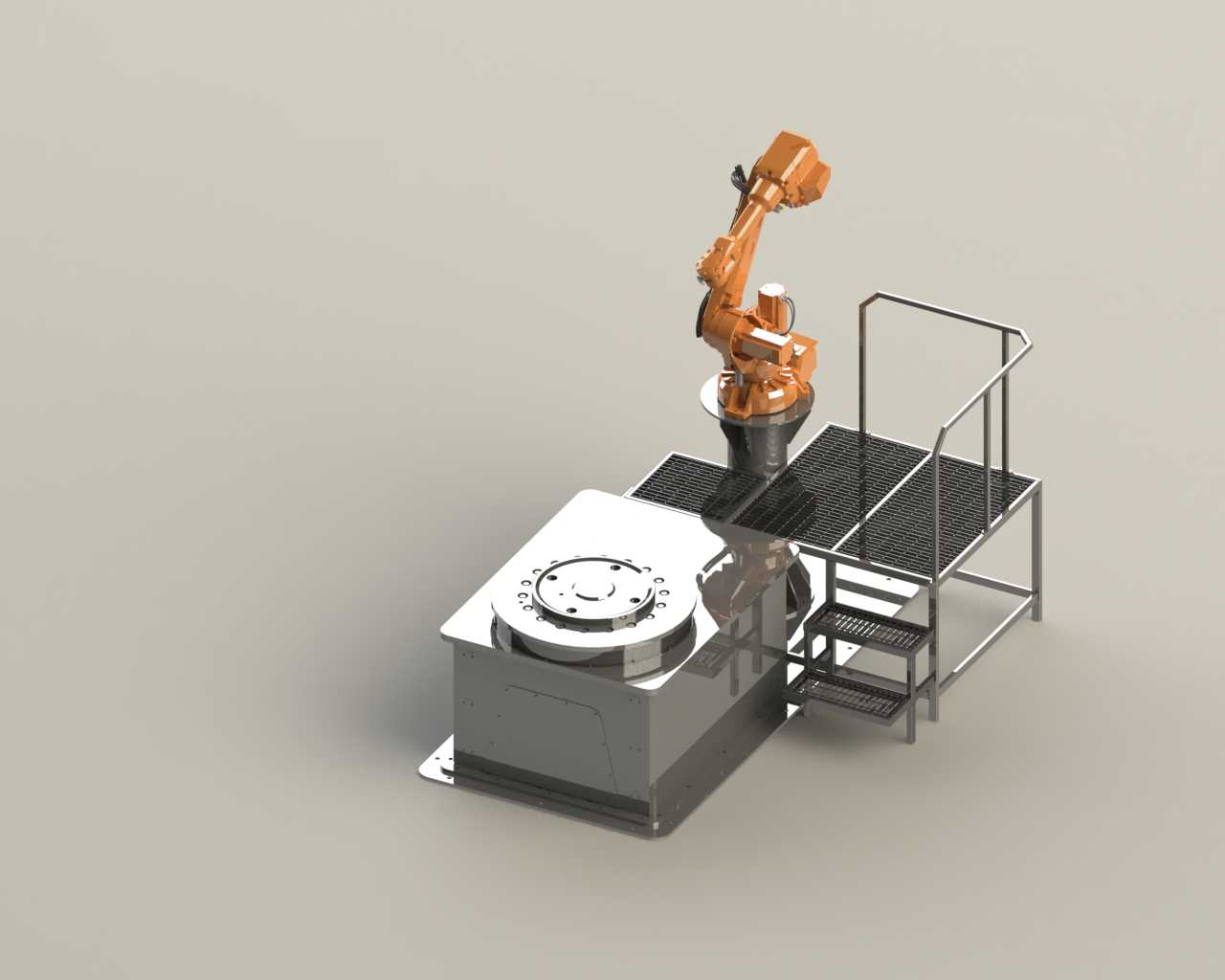

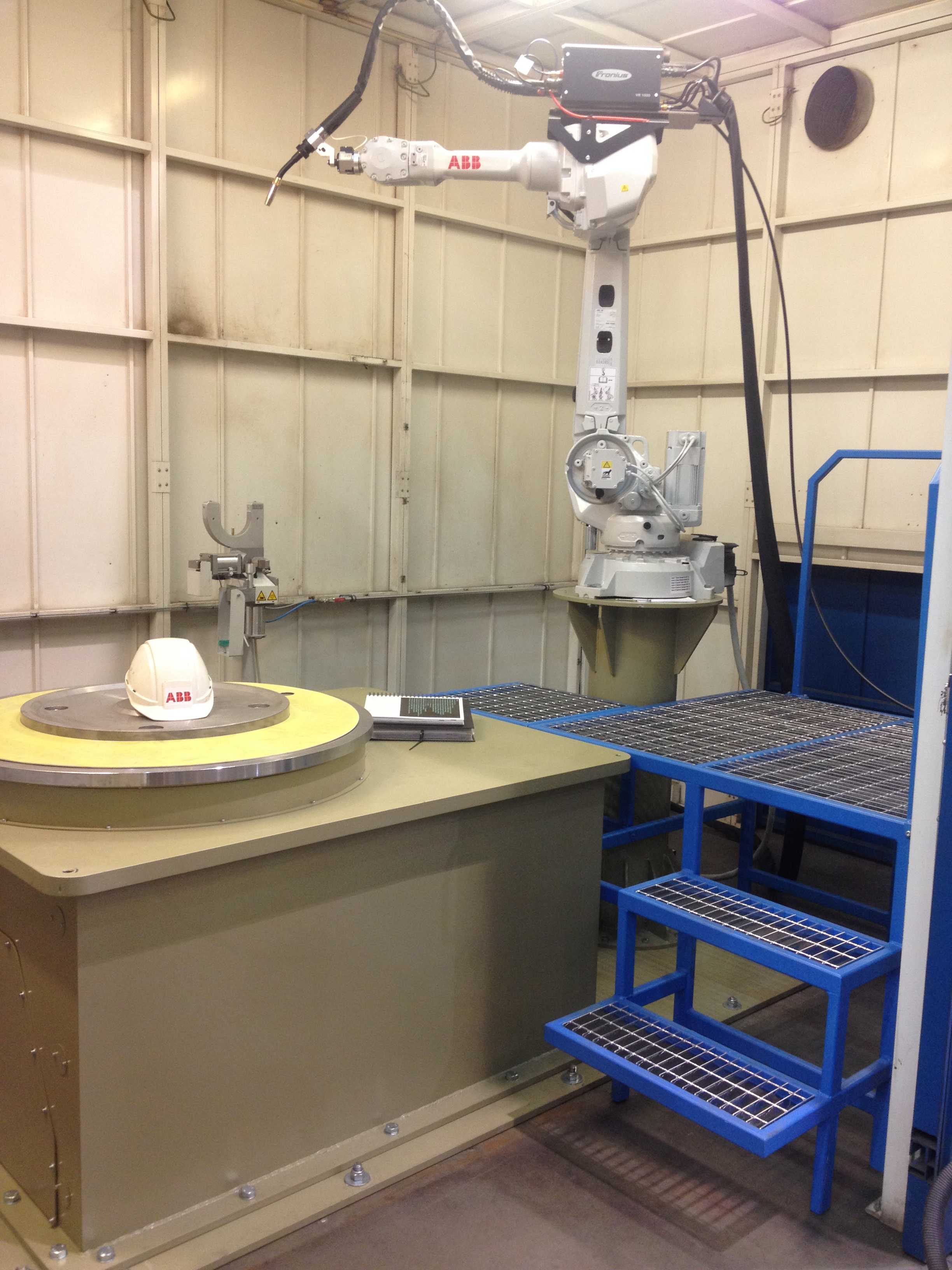

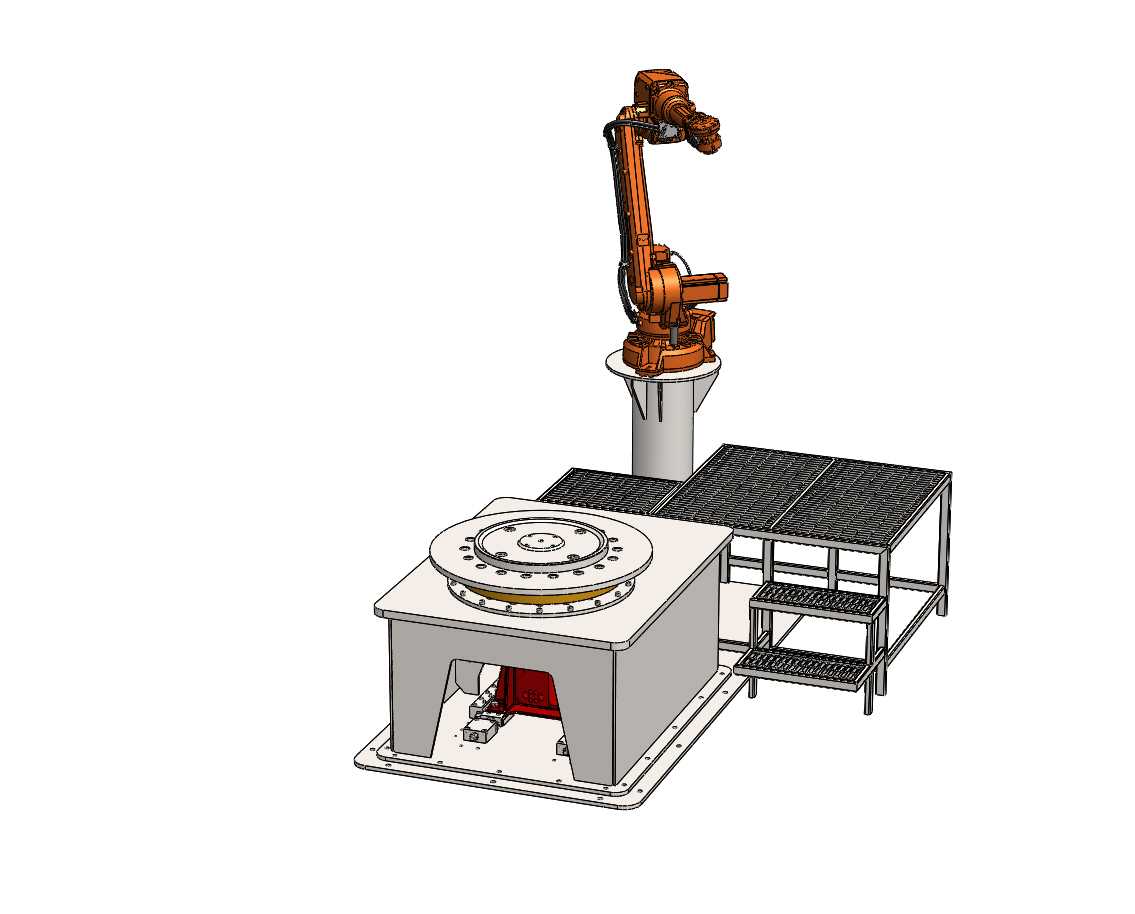

这套焊接工作站主要面向金属加工领域的圆形工件批量焊接生产场景，常见于工程机械配件、压力容器端盖、环形法兰组件、汽车轮毂结构件等需要环形焊缝连续作业的生产环节，可替代传统人工持焊枪围绕工件转动的作业模式，解决人工焊接环形焊缝时走枪不稳、焊缝成型一致性差、作业强度高的痛点，适配车间内固定工位的批量焊接生产需求，也可对接上下游输送线组成连续化焊接产线。整套设备以IRB2600工业机器人为焊接执行核心，搭配伺服控制的水平回转焊接转盘作为工件承载平台，配套设置带格栅踏板的蓝色阶梯操作平台，方便操作人员完成工件上下料、焊前定位校验、焊后外观初检等操作，设备外围可配套焊接防护隔舱，阻挡焊接弧光、焊渣飞溅对周边作业区域的影响，适配车间常规的焊接作业环境布局。焊接转盘采用大直径圆形台面设计，台面做耐高温防焊渣粘附处理，可承载一定重量的圆形待焊工件，回转机构采用伺服驱动配合高精度回转支承，可根据焊缝工艺要求实现无级调速回转，也可在指定角度实现精准停位，配合机器人的焊枪轨迹完成整圈环形焊缝的连续焊接，或是工件不同方位点位焊缝的自动焊接作业，转盘的安装基准面做了水平度校准设计，保证工件装夹后回转过程中无偏摆，避免焊缝位置出现偏差。机器人安装在转盘侧方的固定基座上，作业范围可完整覆盖转盘上的工件焊接区域，基座高度经过匹配设计，让焊枪可到达工件不同高度、不同角度的焊缝位置，无需额外增加机器人外部轴即可完成常规尺寸圆形工件的全位置焊接。操作平台采用防滑格栅板制作，阶梯踏步高度符合人体工程学要求，平台边缘设置安全护栏，避免操作人员上下或作业时发生跌落风险，平台位置紧邻转盘上下料侧，操作人员无需跨越设备即可完成工件装夹操作，作业动线流畅无阻碍。整套设备的安装边界充分考虑车间常规工位的空间利用率，转盘基座、机器人基座、操作平台采用分体式组装设计，可根据车间实际场地情况调整相对安装位置，地面固定采用膨胀螺栓连接，无需特殊的地基处理，适配多数现有焊接车间的工位改造需求，设备的管线排布采用拖链内置设计，避免回转过程中管线拉扯磨损，提升长期运行的稳定性。
