双联卧式管壳式换热设备结构设计

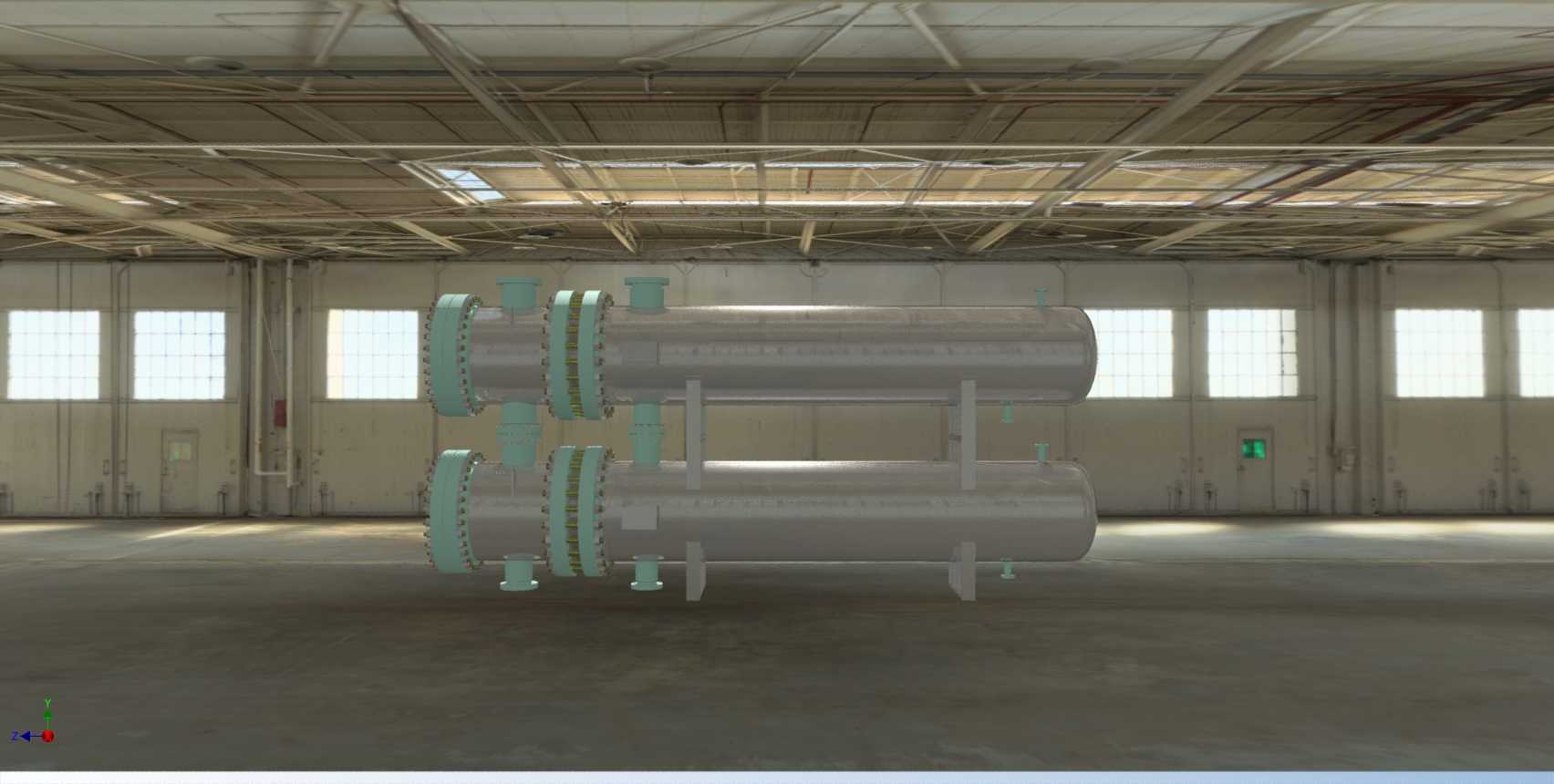

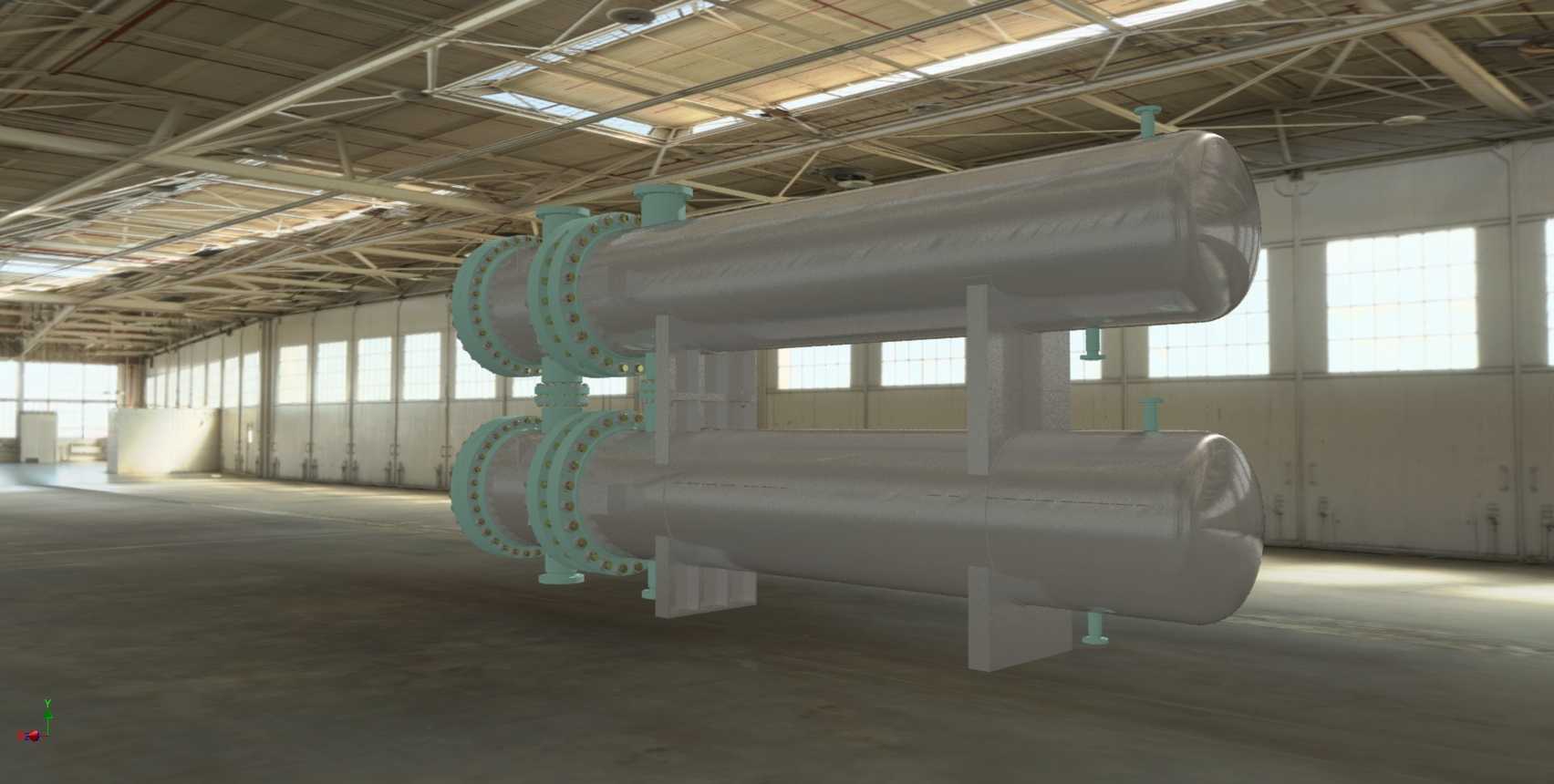

该双联卧式管壳式换热设备主要面向化工、暖通、能源动力、食品加工等存在介质热量交换需求的工业场景，可实现两种不同温度流体之间的高效热量传递，既可以作为工艺系统中的加热器、冷却器使用，也可在余热回收场景中回收高温流体的富余热量，预热待进入反应环节的低温介质，降低生产过程的能源损耗。设备采用上下双筒体并联的卧式布局，相较于单台大规格换热设备，这种双联结构可以在相同换热效率要求下压缩单筒体的直径尺寸，降低大直径筒体的加工制造难度，同时卧式安装的形式不需要过高的竖向安装空间，适配多数工业厂房的层高条件，也便于后期运维人员对管箱、法兰连接部位进行检修操作。在功能设计上，设备两端采用带法兰连接的可拆式管箱结构，管程与壳程分别走不同的换热介质，筒体内布置的换热管束通过管壁完成两侧介质的热量传递，两端法兰采用大直径螺栓紧固，密封面适配耐高温高压的密封垫片，可满足多数常规工业工况下的压力密封要求，避免介质泄漏风险。筒体下方设置的两组鞍式支座是核心的承载安装结构，支座的底板预留了螺栓安装孔，可直接与混凝土基础或者钢制安装机架固定，安装时需要保证两个支座的水平度偏差在允许范围内，避免筒体受附加应力影响长期运行出现变形。设备侧面布置的多组接管分别对应管程、壳程的介质进出口，接管的位置和口径经过流体阻力优化，可减少介质进出筒体时的局部阻力损失，降低配套输送泵的运行功耗。上下两个筒体之间采用刚性支撑结构连接，保证整体结构的稳定性，避免设备运行过程中因介质流动冲击、温度形变产生的振动导致连接部位松动。在设计过程中充分考虑了热胀冷缩的补偿需求，管束与筒体的连接结构预留了一定的形变余量，可适应不同工况下的温度变化带来的尺寸伸缩，避免温差应力造成管束焊缝开裂、密封失效等问题。设备整体外形规整，外部没有突出的尖锐结构，安装时需要在周边预留足够的操作空间，满足后期抽芯检修、更换密封垫片、清理管束结垢的操作需求，设备的进出口接管位置与管线对接时可通过柔性连接补偿安装偏差，降低现场安装的对位难度。
