带轮输入平行轴齿轮减速传动机构

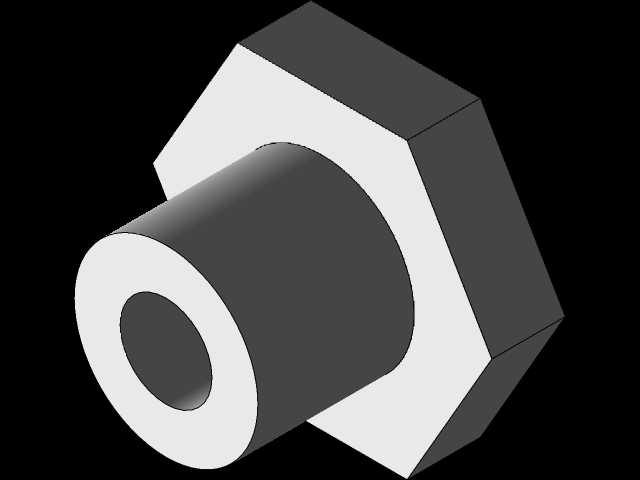

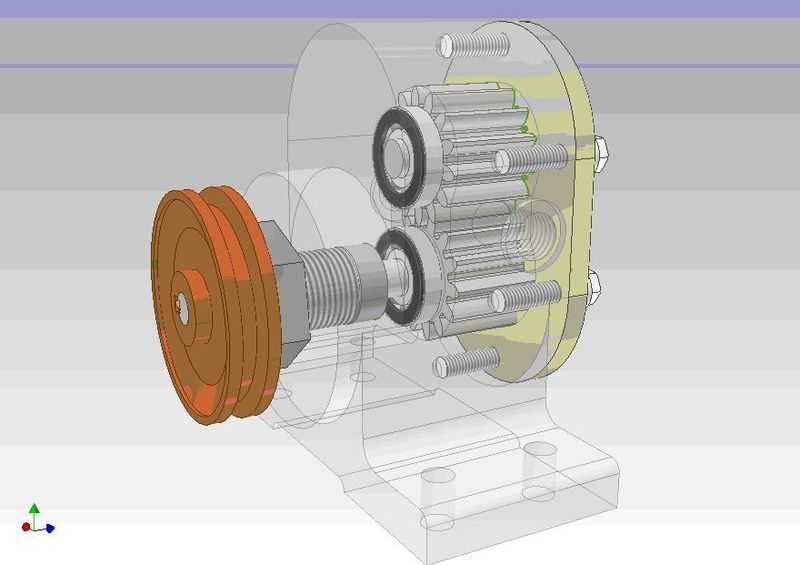

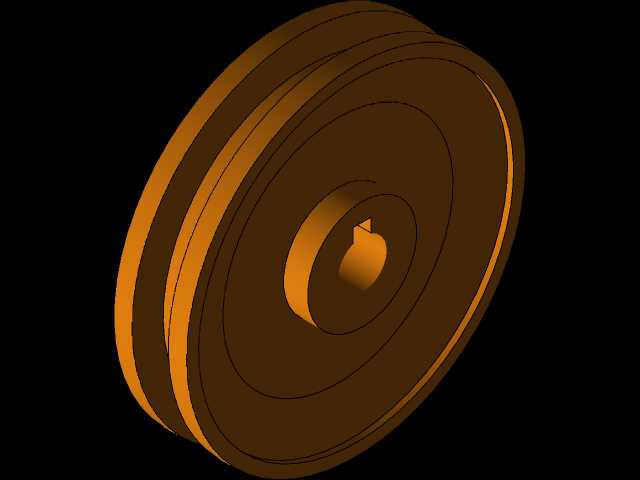

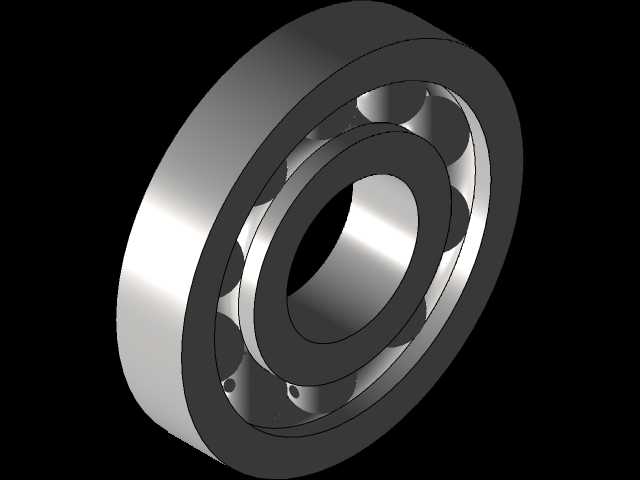

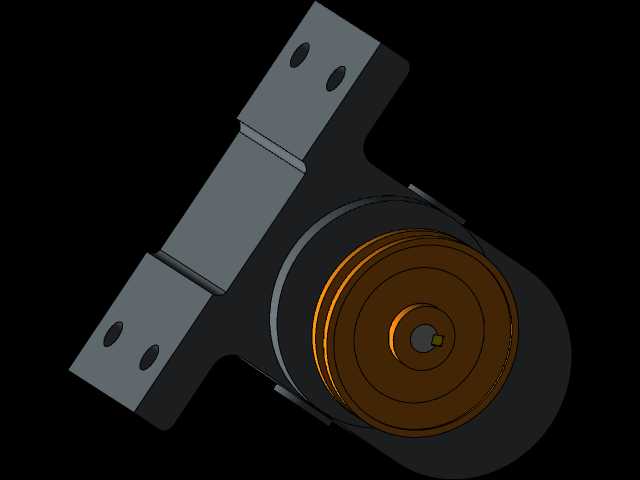

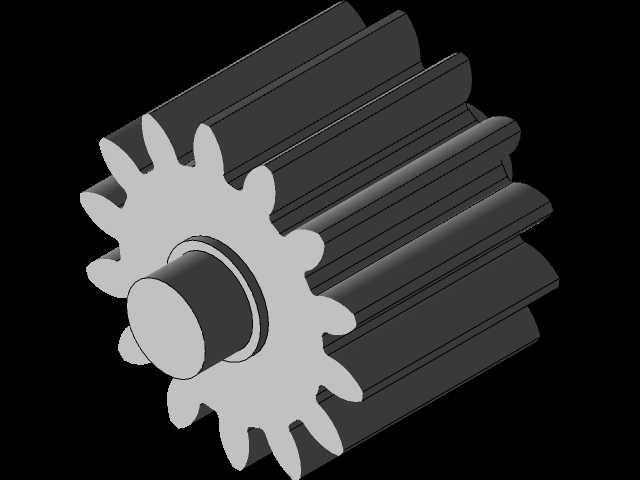

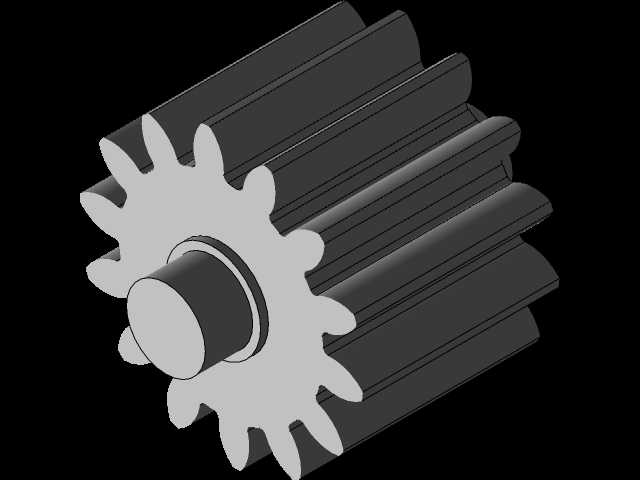

该带轮输入平行轴齿轮减速传动机构，主要面向中小功率的动力传输场景，常见于轻工输送设备、小型农用机具、台式加工辅机等需要对原动机高转速进行降速增扭的工况中，可直接匹配常规Y系列小型电机的输出转速，将电机端的高转速低扭矩输出转换为作业端需要的低转速大扭矩动力，适配负载端平稳运转的动力需求。从功能特性来看，该机构采用三角带轮作为动力输入接口，可通过三角带与原动机连接，带传动本身具备过载缓冲、吸振的特性，能避免负载端突发卡滞时对齿轮组、原动机造成刚性冲击；内部采用平行轴直齿圆柱齿轮组实现两级减速，直齿齿轮加工装配难度低，传动效率高，日常维护便捷，适合常规工况下长期连续运转。输入端带轮通过锁紧螺母与输入轴实现轴向固定，输入轴与齿轮轴之间通过滚动轴承支撑在箱体上，轴承可承受径向与少量轴向载荷，保证轴系运转的同轴度与稳定性，齿轮啮合侧隙经过合理设计，既保证传动过程无卡滞，又能将回程误差控制在合理范围内，满足常规传动的精度要求。从设计思路来看，该机构采用剖分式透明箱体结构，既可以直观展示内部齿轮啮合、轴系支撑的装配关系，也方便后期对内部齿轮、轴承进行检修更换；箱体底部设置带安装孔的一体式支座，可通过螺栓直接固定在设备机架上，安装定位便捷。输出端采用带外螺纹的轴头结构，可通过锁紧螺母直接安装联轴器、链轮或者作业转轮，适配不同的负载连接需求。外形尺寸方面，该机构整体结构紧凑，输入轴与输出轴呈平行布置，横向安装边界可适配多数小型设备的安装空间，带轮外伸端预留了足够的三角带安装与张紧空间，箱体侧面的螺栓连接结构将箱盖与底座紧密贴合，保证内部润滑脂的密封性能，避免运转过程中润滑介质泄漏，同时可阻挡外界粉尘、碎屑进入箱体内部，延长齿轮与轴承的使用寿命。
