小型卧式横流式水轮机组全套结构设计

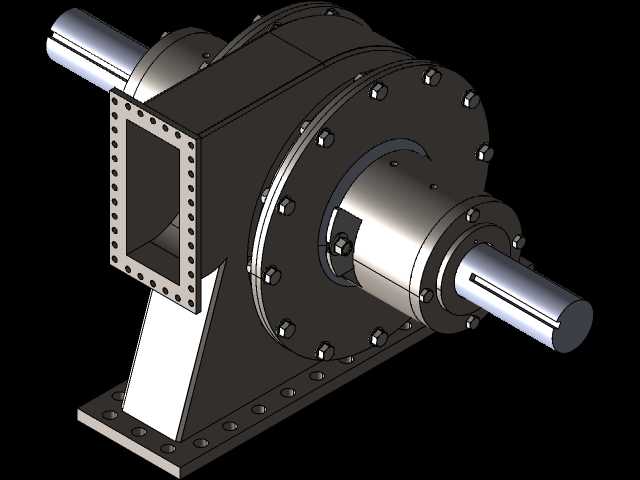

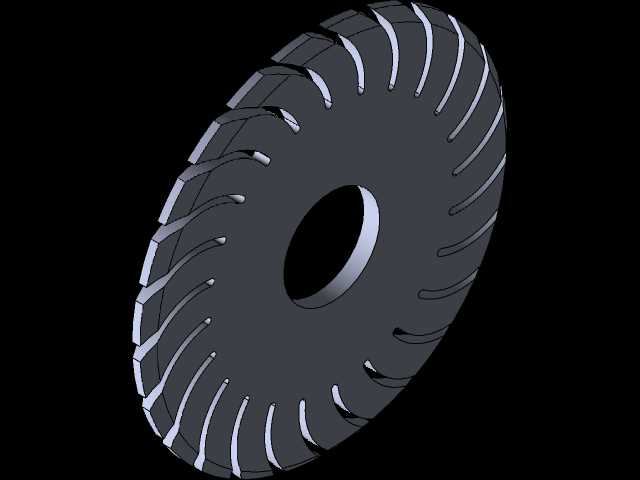

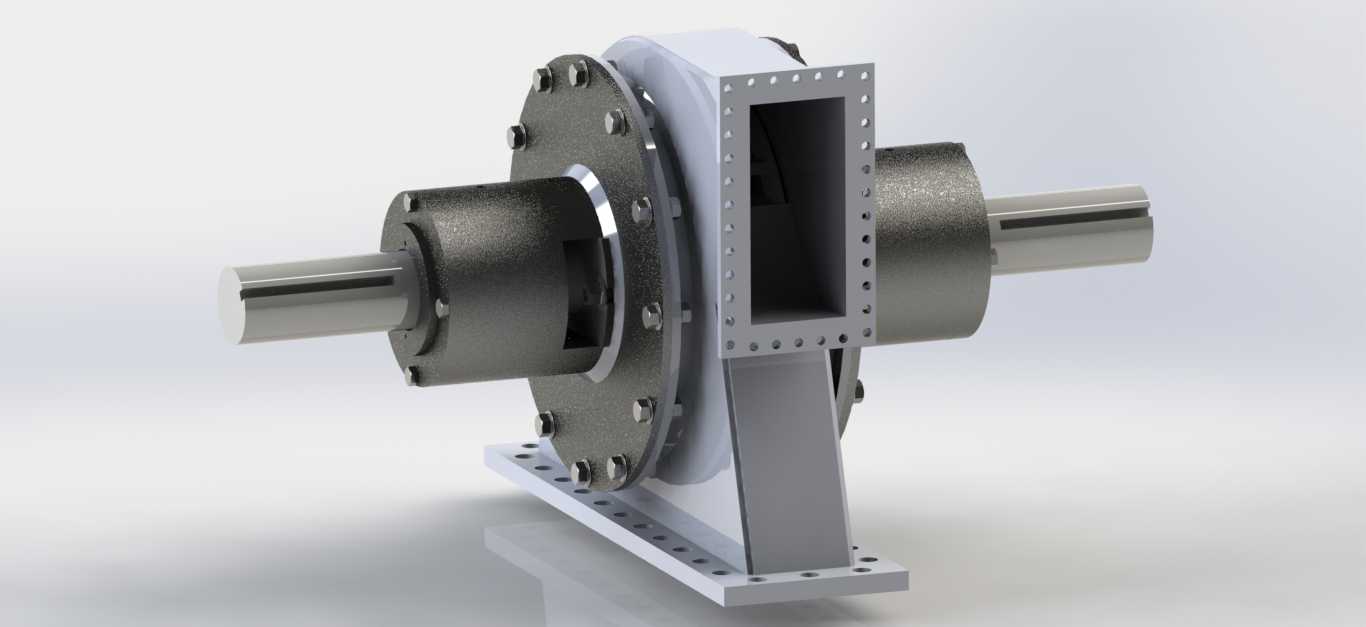

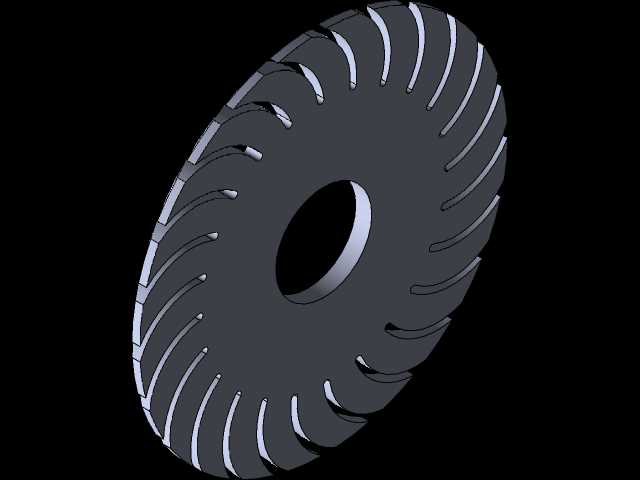

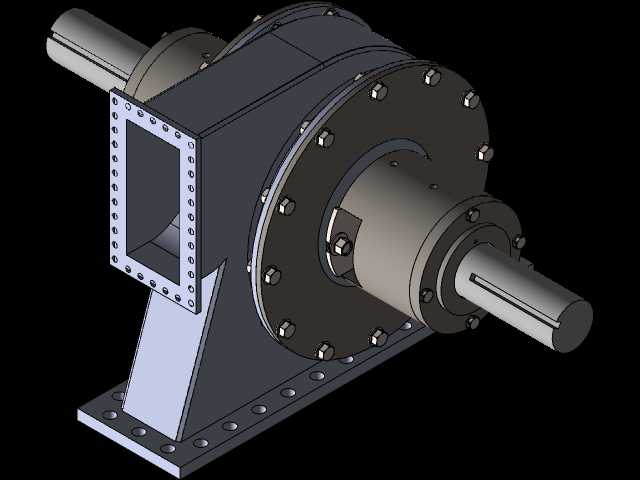

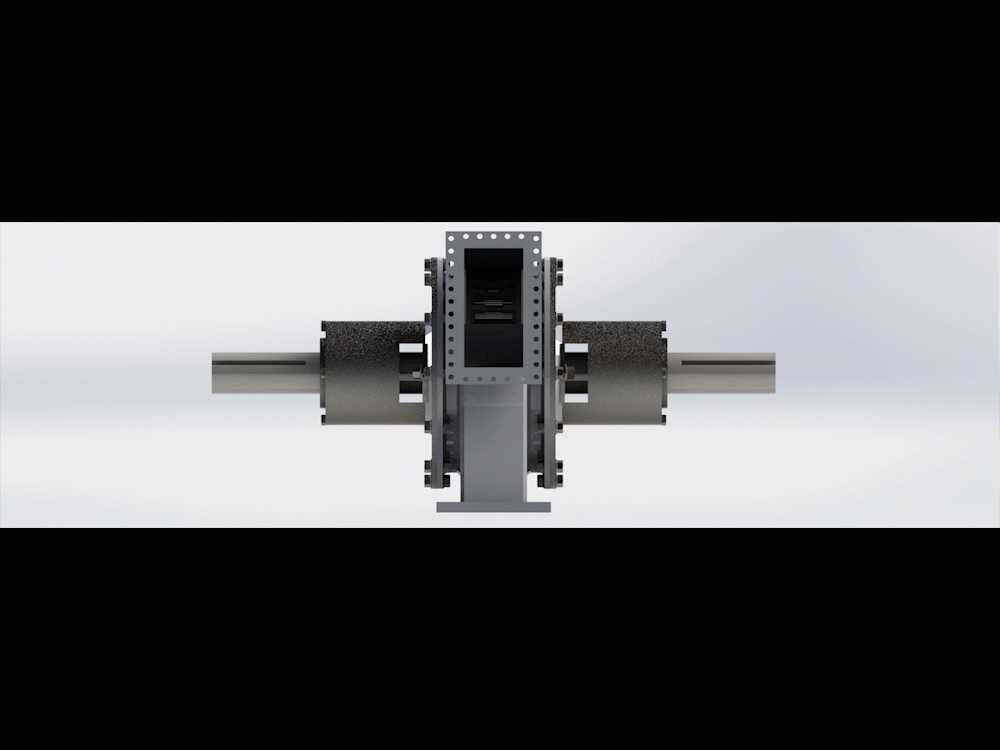

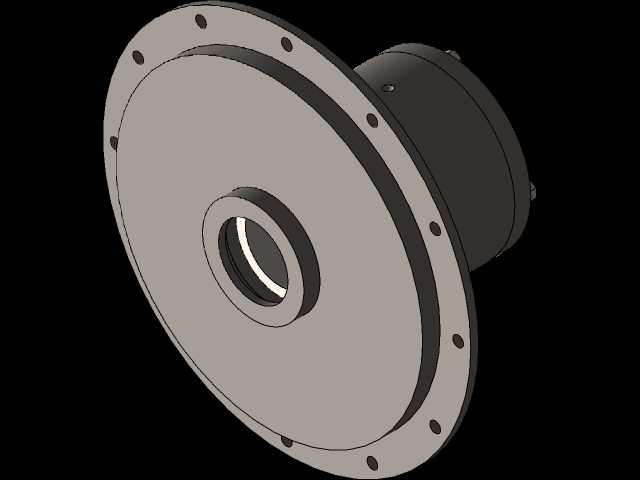

横流式水轮机组是小型水力发电场景中的核心能量转换设备，主要应用在山区小型溪流引水式电站、农村微水电站点、工业余压水能回收场景中，适配水头跨度从数米到数十米、流量波动较大的来水条件，相比其他结构的小型水轮机，横流式结构对水质中裹挟的少量泥沙、细小杂物耐受度更高，日常运维清理的难度更低，非常适合缺乏专业运维团队的偏远小微水电项目使用。这套横流式水轮机组采用卧式双轴承支撑布局，核心过流部件包含进水导水腔、横置圆柱形转轮、轴向导流弧板、尾水排出腔，两侧伸出的动力输出轴可直接连接联轴器驱动发电机，也可通过皮带轮组适配不同转速的负载设备，整体结构紧凑，安装时不需要搭建过高的混凝土基础平台，适配山区狭窄的安装场地条件。从设计思路来看，这款机组的转轮采用多叶片周向均匀排布结构，水流从转轮上部的进水口进入后，会两次穿过转轮叶片间的流道，第一次冲击叶片将大部分水能转化为转轮旋转的机械能，剩余的水流能量在穿过转轮内部空腔后，第二次冲击下部叶片进一步回收能量，相比单冲击结构的水轮机能效提升明显；导水腔的可调导流板可以根据实时来水流量调整进水角度，在枯水期小流量工况下也能让水流以最优角度冲击转轮，避免低负载下的效率骤降。在安装边界上，机组整体采用对称式结构，两侧轴承座的安装孔位采用标准化间距设计，进水口采用方形法兰结构，可直接对接预制的引水压力管道，尾水出口为下置式敞口结构，安装时只需要保证尾水腔最低位置高于下游汛期最高水位，避免尾水倒灌影响转轮转动即可；两侧伸出的轴端预留了标准键槽，不需要额外加工就可以和通用传动部件连接，现场安装的适配成本很低。在功能特性上，这套机组的过流部件做了圆弧过渡处理，减少了水流在腔体内的紊流损失，转轮叶片采用等厚圆弧曲面设计，既保证了水流冲击的受力角度最优，也降低了加工制造的难度，普通的机加工车间就可以完成备件的生产替换；整体结构没有复杂的密封油路结构，日常维护只需要定期给两侧轴承补充润滑脂，检查导流板的转动灵活性即可，长期运行的维护成本远低于同功率等级的其他类型水轮机，非常适合分散式小型水能资源的开发利用场景，也可用于小型水能试验台的教学演示、水力能量回收项目的原型验证使用。
