SPIROL插入式热熔铜螺母嵌件设计

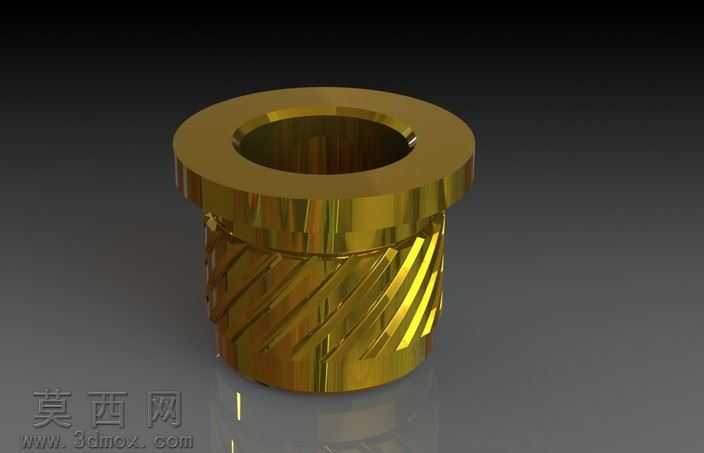

本模型为SPIROL系列插入式热熔铜嵌件，整体采用黄铜材质设计，建模阶段以回转体基础特征为核心，先通过草图绘制出嵌件的轴向截面轮廓，包含顶部法兰凸缘、中部直筒基体、底部导向倒角三个核心结构段，使用旋转凸台命令生成基础实体后，再针对外表面的斜纹滚花结构进行细节建模：先绘制单条斜向凹槽的截面路径，通过螺旋线配合扫描切除命令生成单条滚花纹路，再通过圆周阵列命令均匀排布所有滚花齿，保证滚花的螺旋角度、齿深、齿距完全符合SPIROL原厂的嵌件设计规范，同时对内螺纹的小径、牙型角、有效螺纹深度进行精准参数化设置，确保螺纹规格匹配M4标准螺纹的装配要求。渲染阶段为模型赋予高抛光黄铜材质，调整金属材质的反射率、粗糙度参数，模拟真实铜件的金属光泽与表面质感，搭配深灰色渐变背景与柔和的三点布光，突出嵌件的结构轮廓与表面滚花细节，法兰端面的倒角、底部的导入锥角都通过光影效果清晰呈现。结构设计上，顶部法兰凸缘用于嵌件安装后的轴向限位，避免嵌件在装配受力时陷入塑料基体内部；外表面的斜向滚花结构可在热熔植入塑料后，与冷却固化的塑料形成紧密的机械咬合，大幅提升嵌件的抗扭拔出力，防止螺纹连接时嵌件跟转或脱出；底部的导向倒角可在热熔植入时快速对准预制孔，降低植入过程的对位难度，减少塑料基体的开裂风险。设计思路围绕热塑性塑料的嵌装连接需求展开，兼顾模制预埋与超声热熔植入两种安装场景，通孔结构可适配不同长度的螺丝装配需求，整体结构紧凑，尺寸精度控制严格，可直接用于注塑模具的嵌件排布设计、热熔植入工装的结构参考，也可用于装配验证环节的干涉检查，确保嵌件与塑料壳体、连接螺丝的配合精度符合产品装配要求。
