静音式柴油发电动力机组外观结构设计

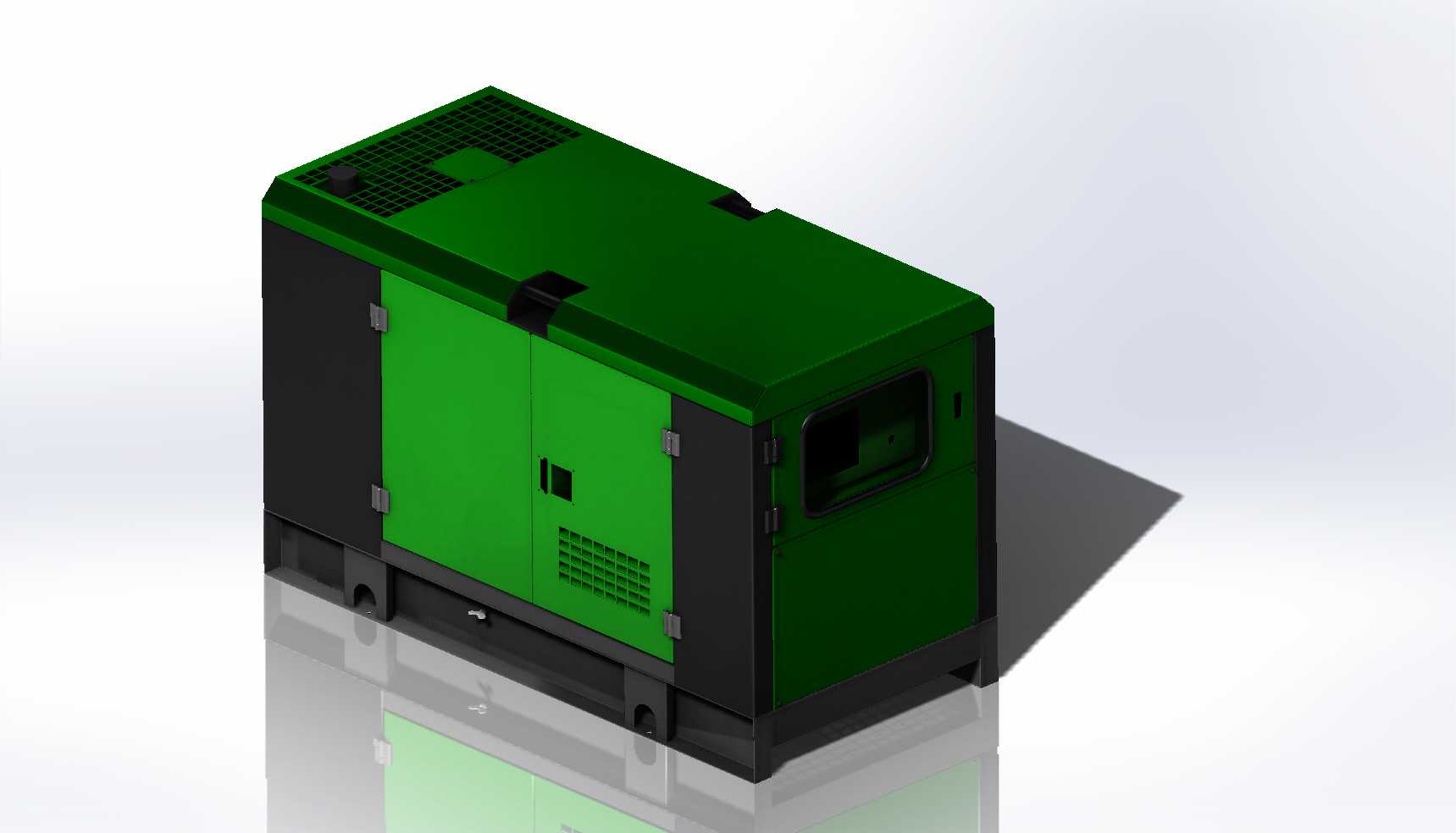

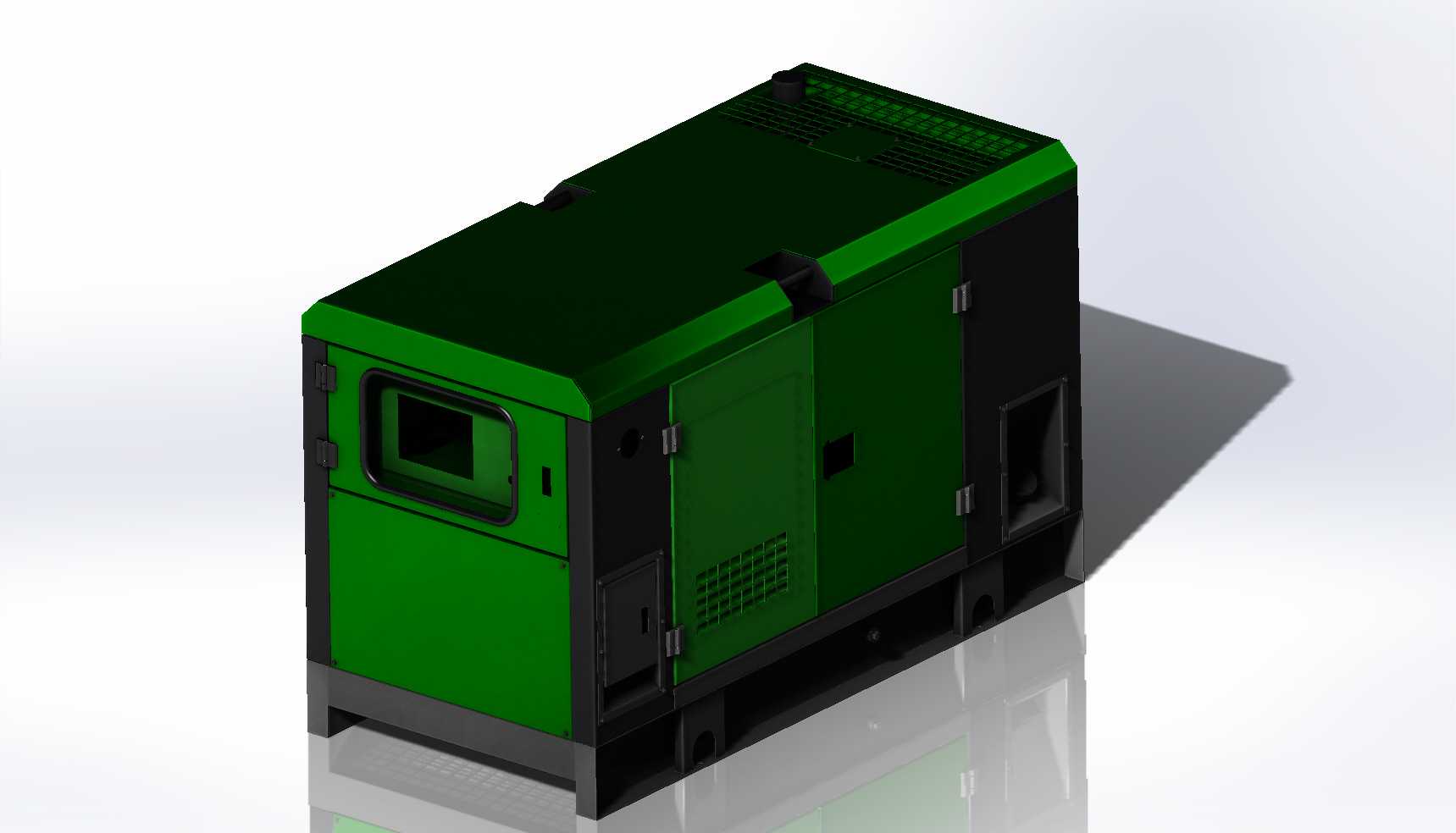

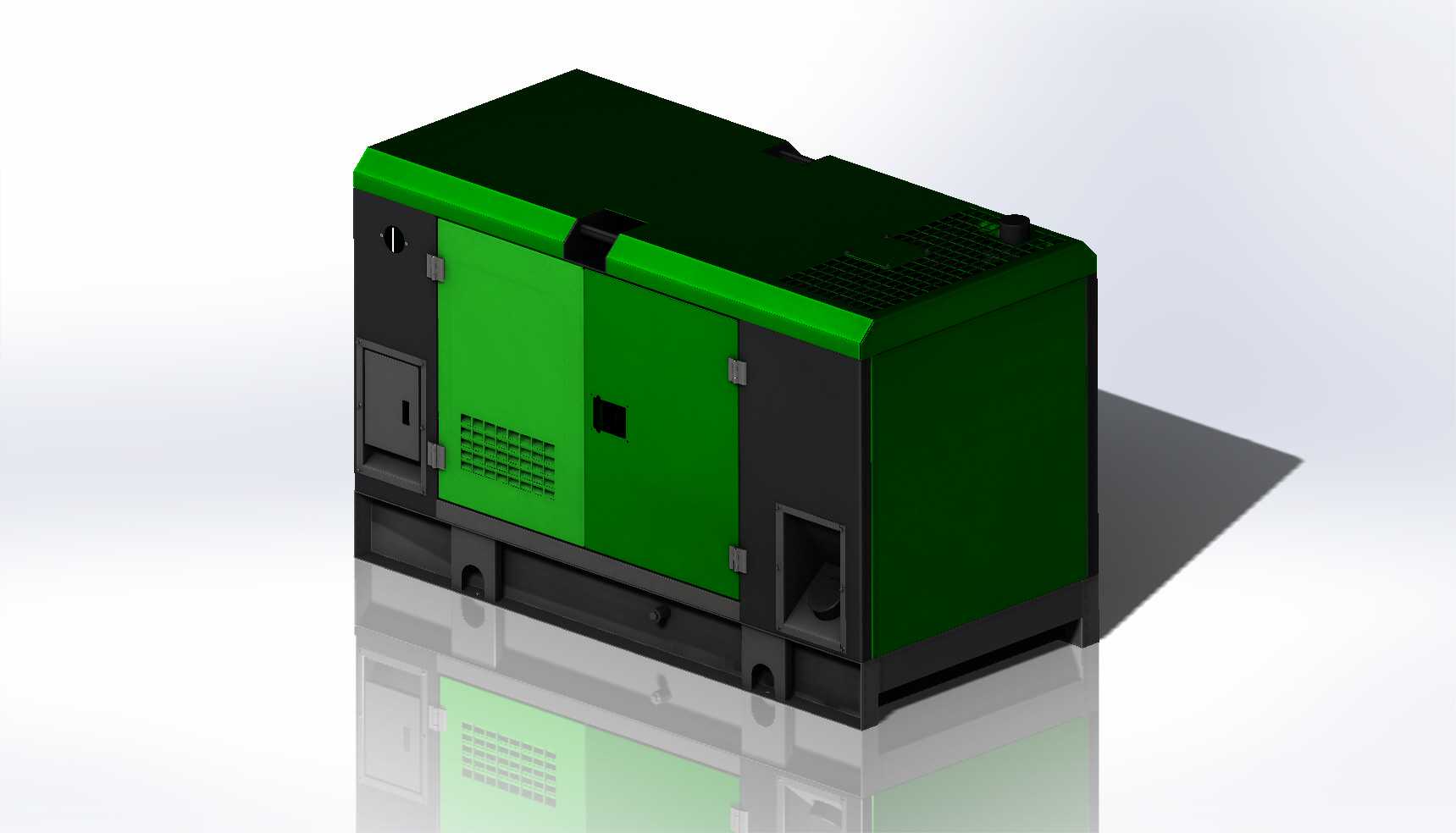

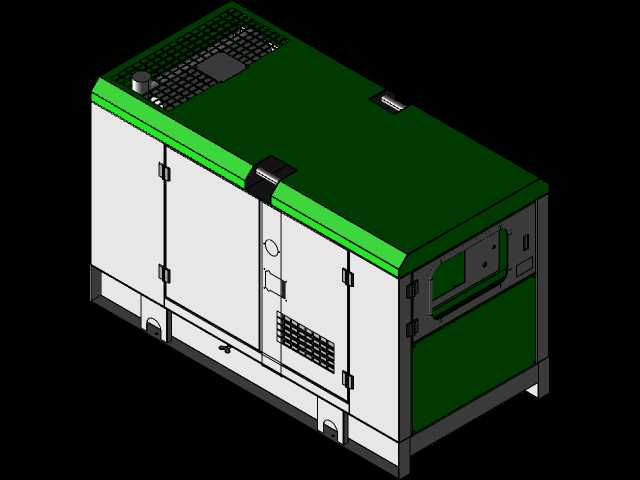

这款静音箱式柴油发电机组，主要面向对噪音控制有较高要求的供电场景，可广泛应用于城市商住区临时施工、商业活动应急保电、通信基站备用供电、小型厂区独立供电、户外作业临时供电等场景，能够在市电中断时快速提供稳定的电力输出，也可在无市电覆盖的野外作业区域作为主供电源使用，适配各类中小型用电负载的供电需求。设备整体采用封闭式静音箱结构设计，将柴油发动机、交流发电机、散热系统、控制模块、燃油供给组件全部集成在封闭的箱型壳体内部，箱体外壳采用加厚冷轧钢板弯折成型，内部填充高密度吸音阻燃材料，在进排风位置设置迷宫式消音风道，既保证机组运行时的散热通风需求，又能大幅降低机组运行产生的机械噪音、排气噪音与气流噪音，避免机组运行对周边声环境造成过度干扰。箱体侧面设置可开合的检修门，门上预留观察窗口，日常运行时可直接通过窗口观察机组运行状态，检修时可快速打开门板触及内部核心部件，降低日常维护的操作难度；箱体底部设置一体化钢制底座，底座预留标准安装固定孔位，同时集成减震垫安装位，可缓冲机组运行时产生的振动，避免振动传递到安装基础产生二次噪音。机组搭载洋马系列柴油发动机作为动力源，匹配Mecc系列交流发电机，动力输出与发电功率经过精准匹配调校，能够保证在额定负载下稳定持续输出电力，燃油消耗控制在经济区间，降低长时间运行的使用成本。箱体外形采用方正切角的工业设计风格，边角做圆弧过渡处理，既提升箱体整体结构强度，也避免尖锐边角带来的磕碰风险；顶部设置吊装结构位，方便设备的转运与现场吊装就位，侧面预留加油口、控制操作面板的外置接口，无需打开箱门即可完成日常加油、运行参数查看、启停操作等基础操作。安装边界方面，机组底座安装孔位按照通用发电机组安装标准设计，可直接适配常规的混凝土安装基础，箱体四周预留不小于八十厘米的操作维护空间，即可满足日常检修、散热通风的空间需求，进排风方向避开人员常驻区域，可进一步降低噪音对周边的影响。箱体外部做多层防锈喷涂处理，能够适应户外露天放置的使用环境，具备一定的防雨、防尘能力，可在常规户外气候条件下长期稳定运行，无需额外搭建防护棚屋，降低现场部署的成本与周期。
