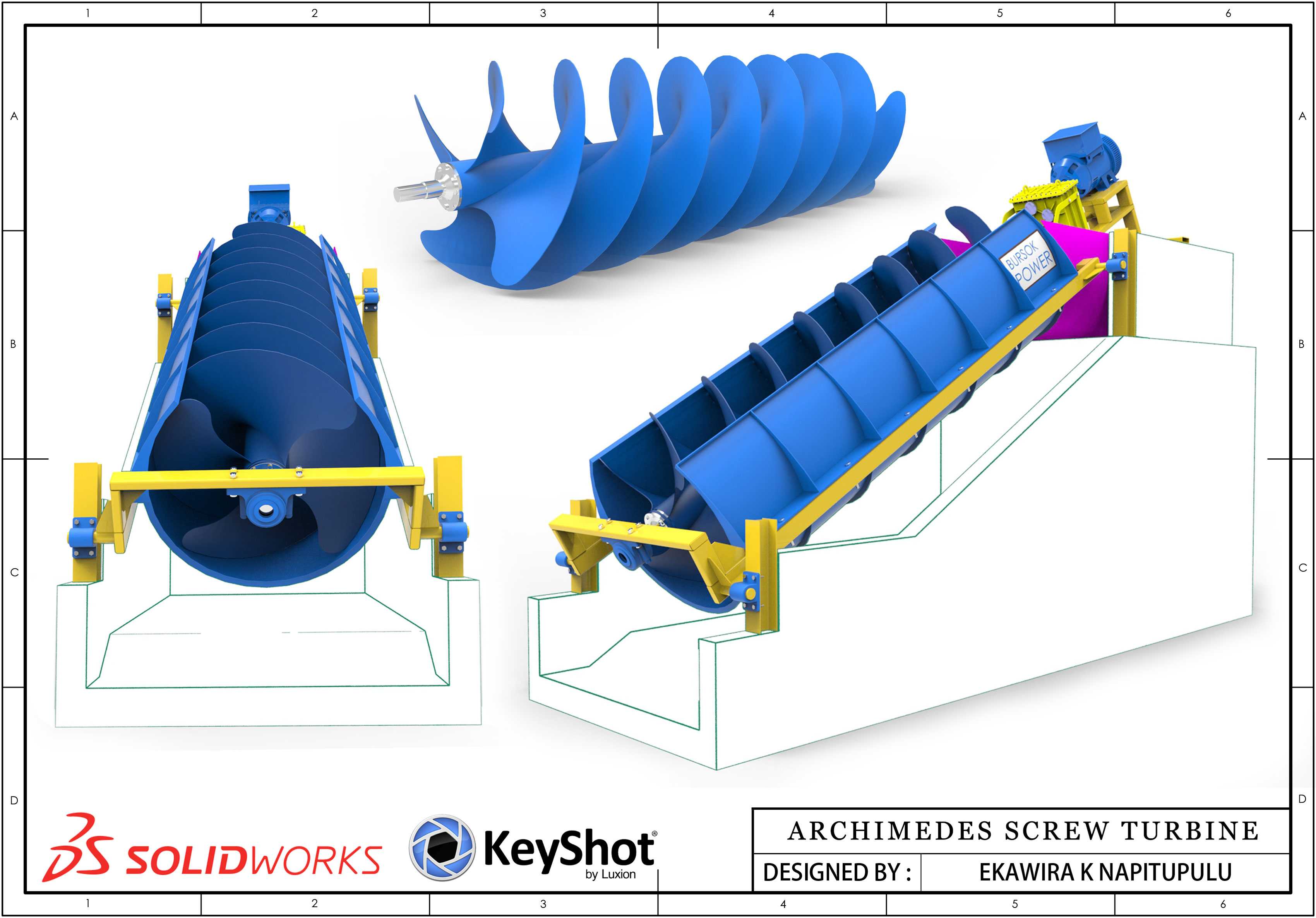

低水头水力发电用阿基米德螺旋涡轮结构

阿基米德螺旋涡轮是适配低水头水力资源开发的核心能量转换设备，主要应用在自然河道低落差段、灌区引水渠尾、小型水库生态放水口、工业尾水排放渠等常规水轮机难以高效利用的场景，这类场景普遍存在水头落差小、水流流量波动范围大、水中裹挟泥沙与小型漂浮杂物的特点，传统冲击式、混流式水轮机在这类工况下不仅发电效率低下，还容易被杂物堵塞、被泥沙磨损，后期运维成本居高不下，而螺旋涡轮的结构特性恰好能适配这类复杂的来水条件，不需要修建高成本的挡水坝体，仅依托现有渠道的微小落差就能实现水能到机械能的转换，对周边生态环境的影响极小，不会阻断河道内水生生物的洄游通道，是当前分布式小水电、农村微水电项目的优选设备。

该设备的核心功能是利用螺旋叶片的连续曲面结构，承接来水的重力势能与流动动能，当水流顺着螺旋槽道向下流动时，会推动螺旋体绕中心轴持续旋转，将水流的能量转化为转轴的旋转机械能，再通过端部的传动连接结构带动同步发电机运转，最终输出稳定的电能。和传统水轮机不同，这款螺旋涡轮采用开放式的螺旋槽道设计，水流中的小型泥沙、枯枝落叶等杂物可以顺着槽道直接排出，不会出现流道堵塞的问题，同时叶片和外部导槽之间预留了合理的间隙，即使水流中裹挟少量硬质颗粒，也不会造成叶片卡滞或者过度磨损，大幅降低了日常运维的清理频次。

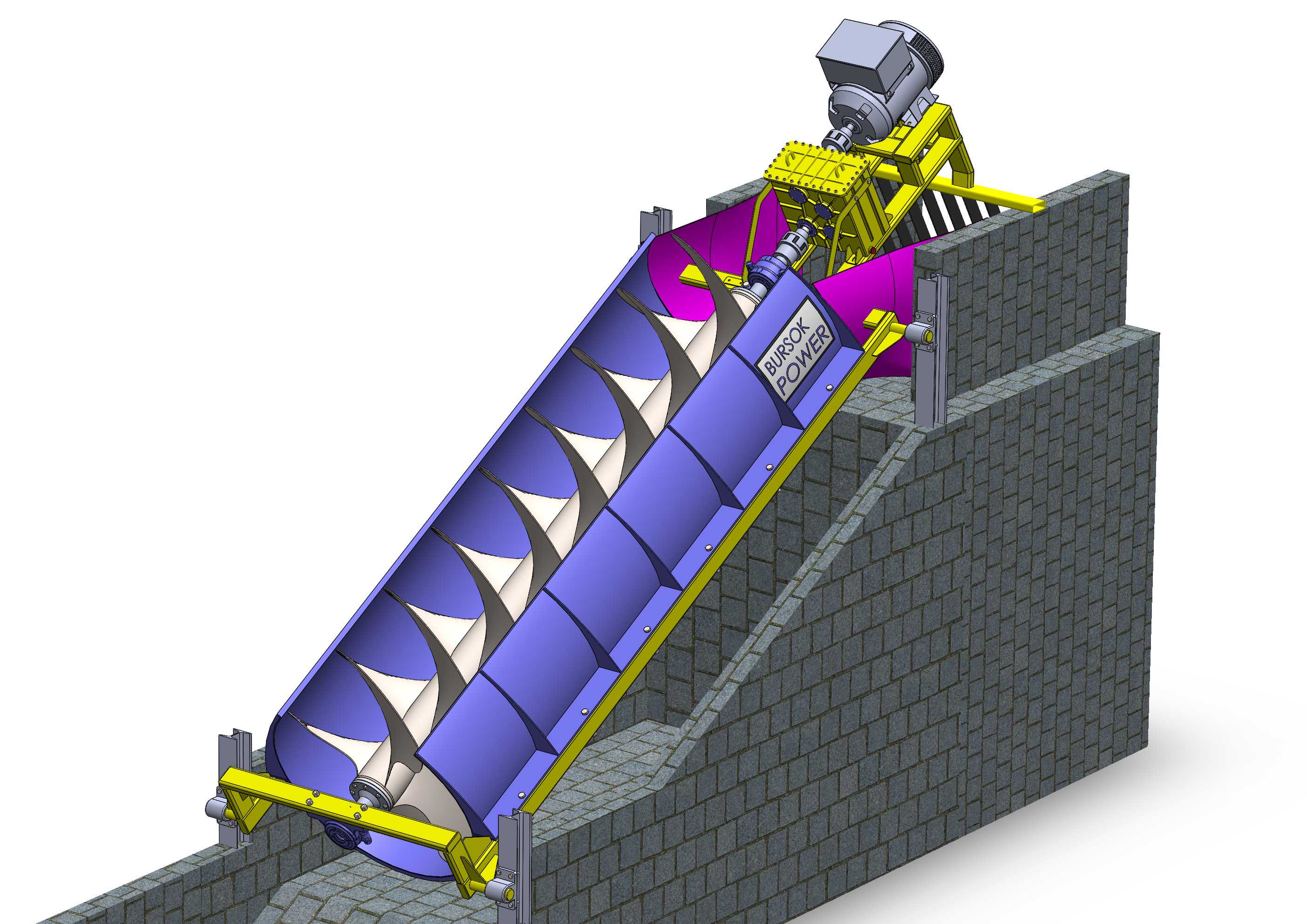

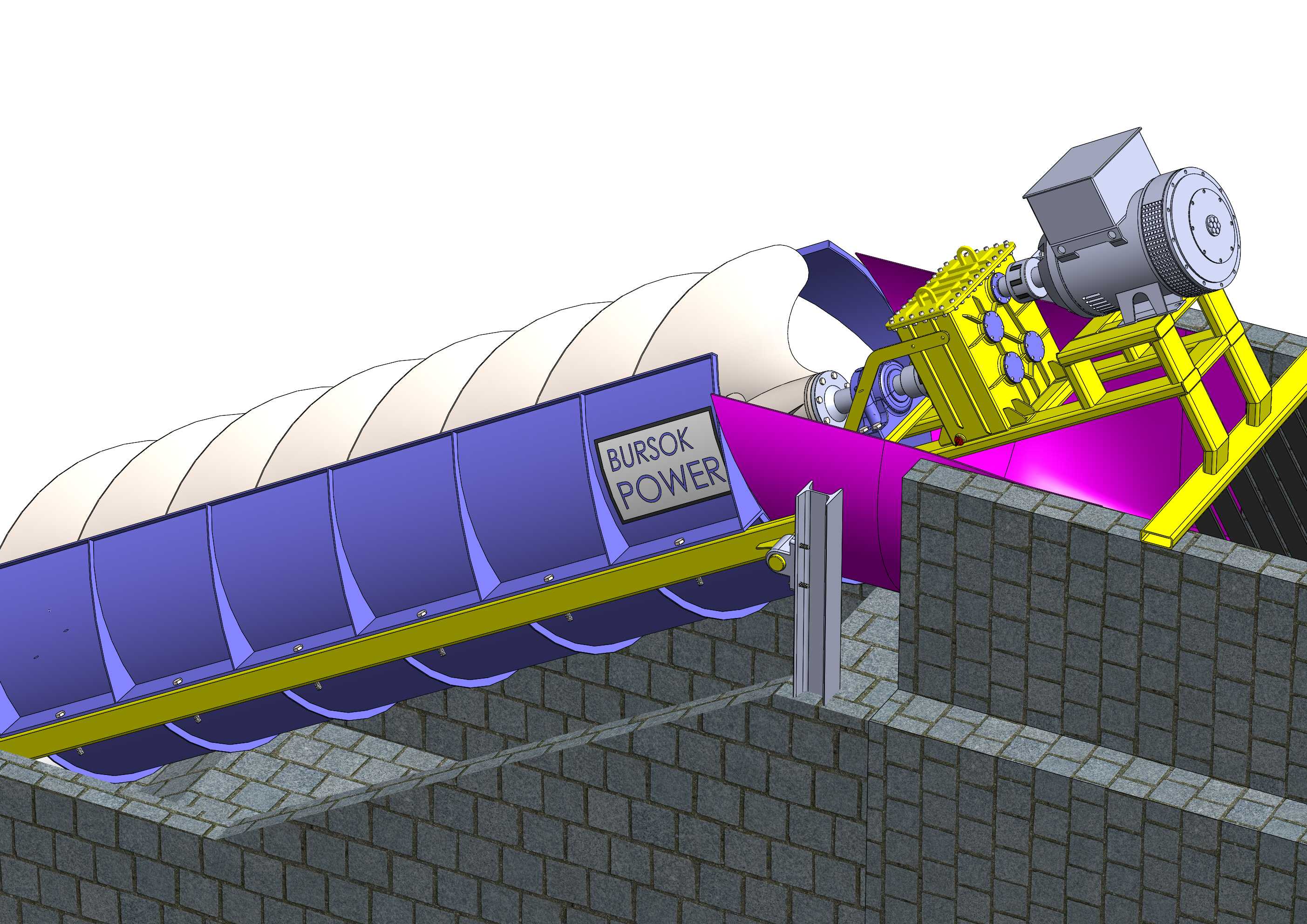

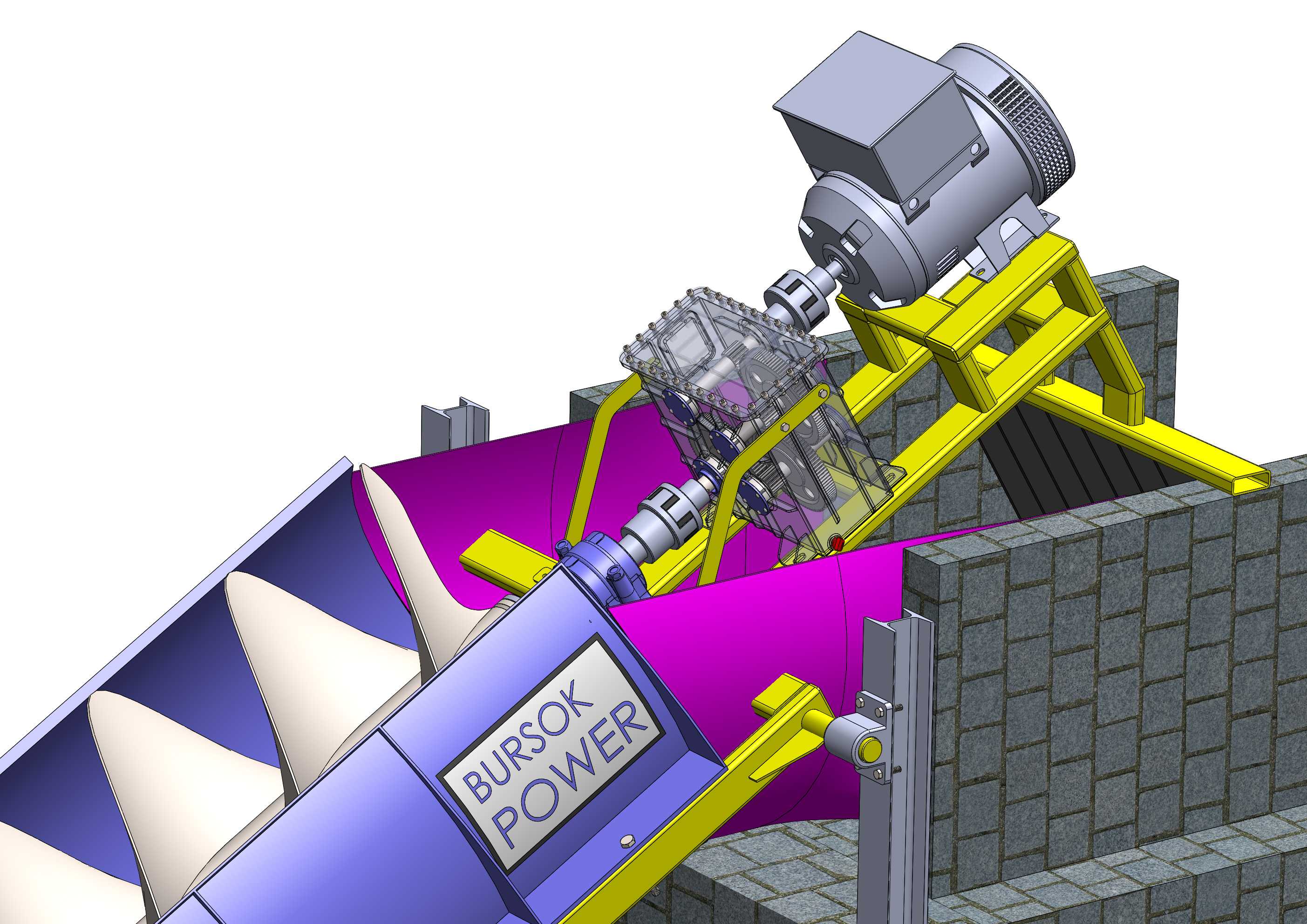

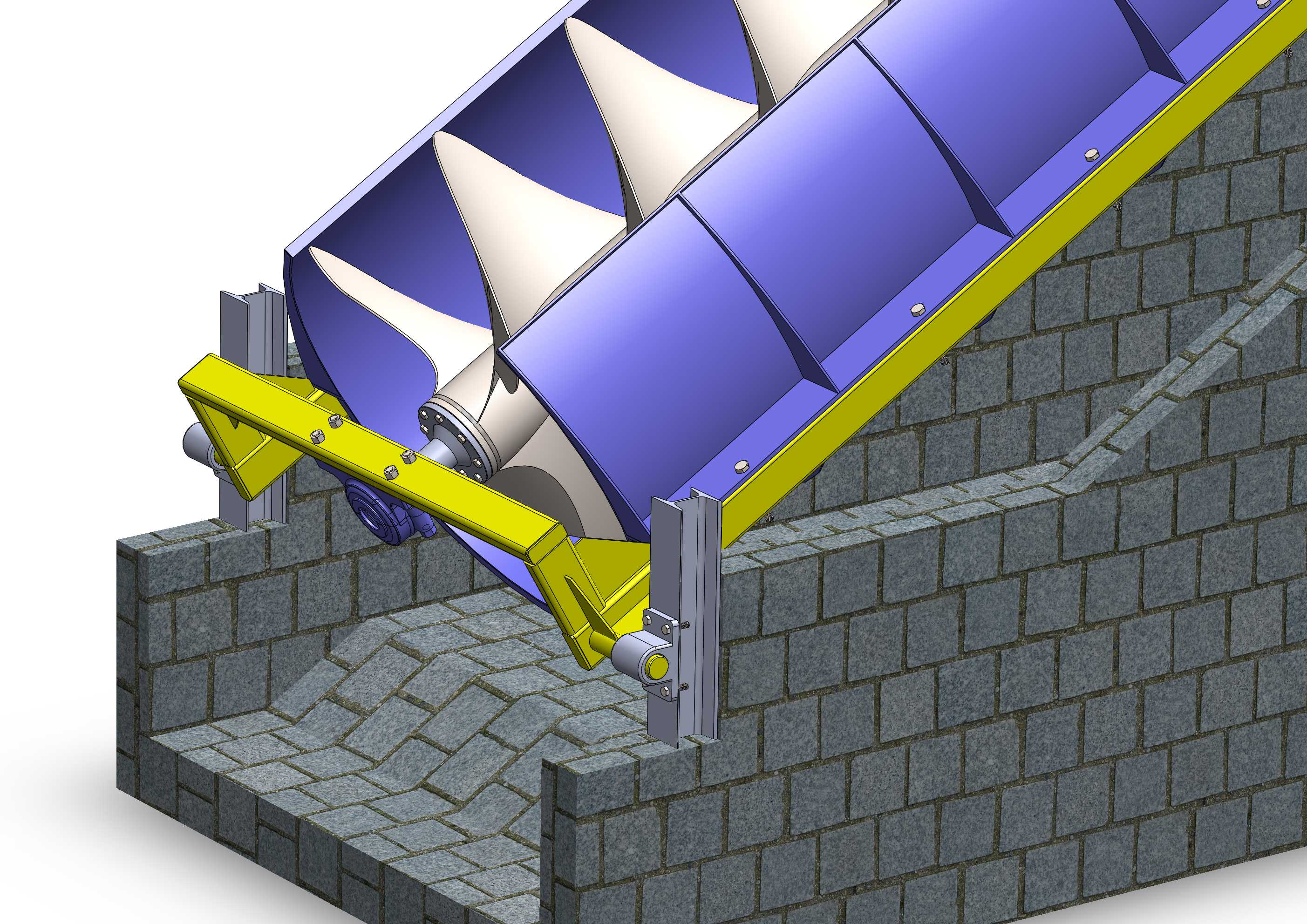

在设计思路上，这款螺旋涡轮优先考虑低水头工况下的能量捕获效率，螺旋叶片采用等螺距的连续曲面构型，能够让水流在槽道内平稳流动，减少水流紊动带来的能量损失，叶片的曲面弧度经过反复优化，既保证水流能够充分作用在叶片承压面上，又能让做功后的水流顺利排出，避免尾水壅高影响进水侧的水头差。设备的支撑结构采用双侧轴承座布局，将螺旋体的旋转支撑点设置在两端的机架上，支撑机架采用型钢焊接成型的框架结构，底部设置和混凝土安装基础匹配的连接法兰，能够将设备运行时的振动均匀传递到基础上，保证长期运行的结构稳定性。螺旋体的端部设置密封结构，避免水流进入轴承部位造成润滑脂流失，同时连接发电机的一端设置安全防护罩，防止运行过程中人员接触旋转部件引发安全事故。

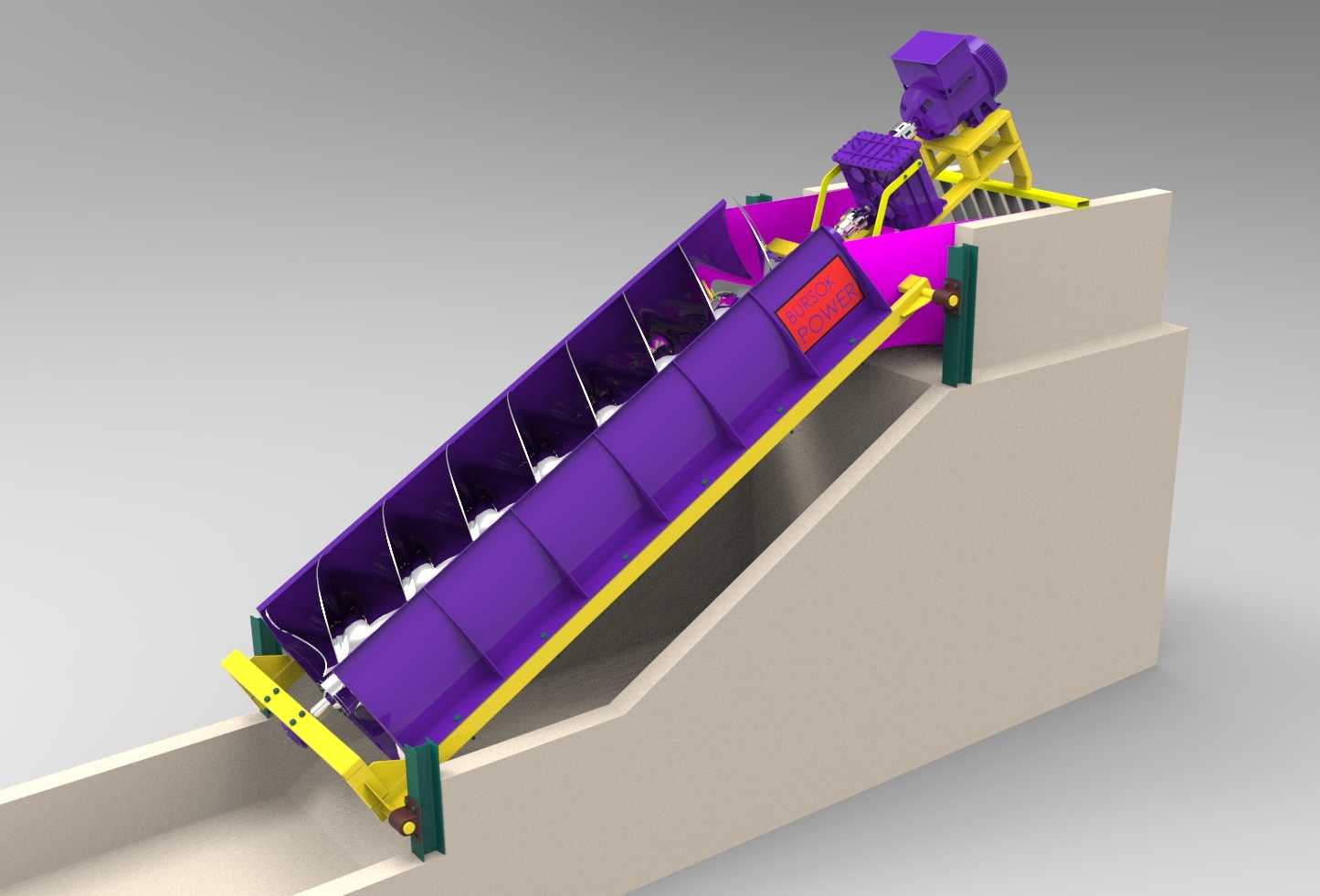

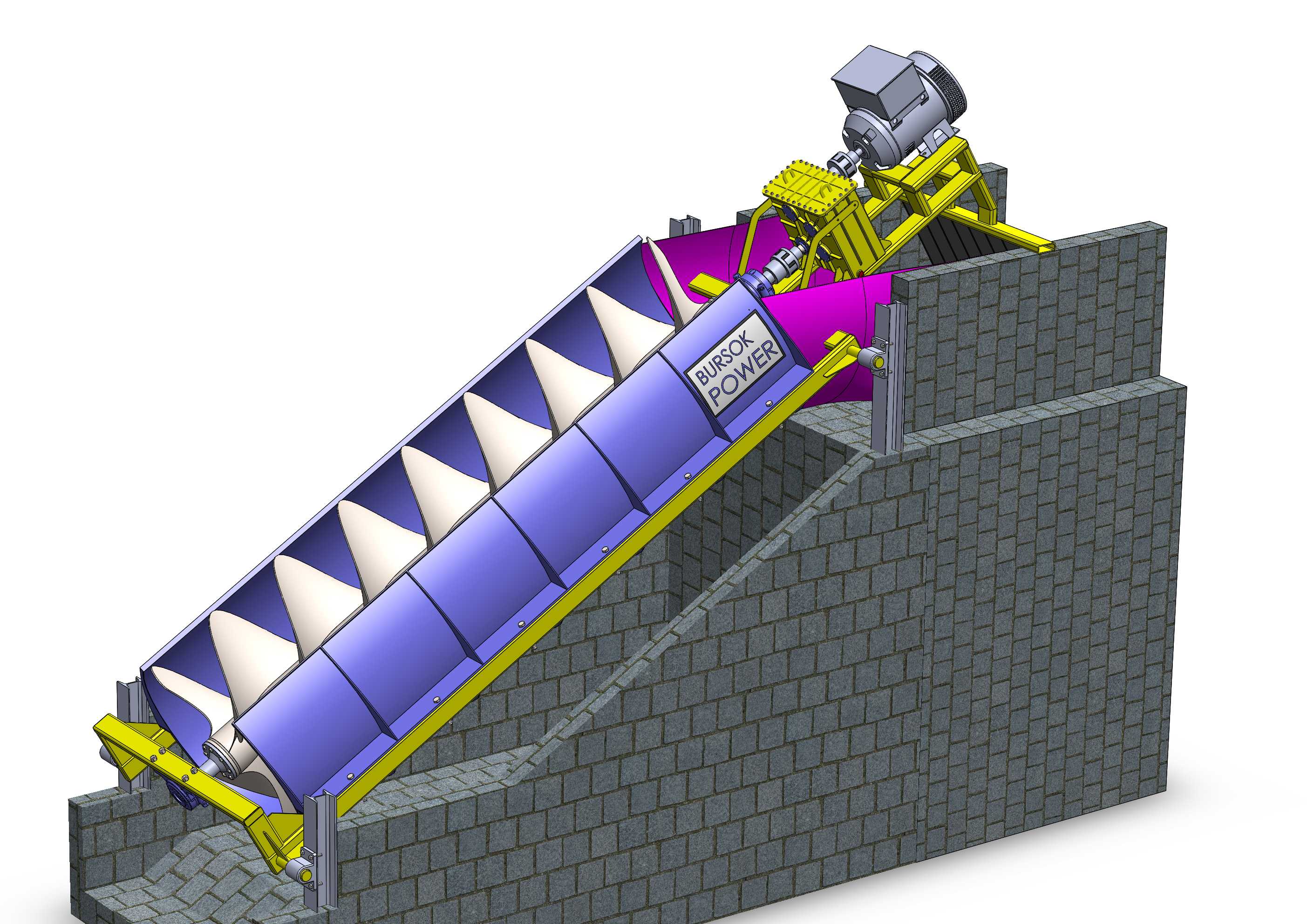

从安装边界来看，这款螺旋涡轮的螺旋体直径为1m，整体轴向长度为3m，适配的安装坡度在10度到30度之间，安装时需要根据现场渠道的实际落差调整倾斜角度，保证螺旋体的进水端完全没入来水水位以下，出水端高于尾水水位，避免尾水倒灌影响设备运转。设备配套的发电机采用标准安装接口，不需要额外定制复杂的连接法兰，安装时仅需要在渠道两侧浇筑对应的混凝土支墩，将设备机架固定在支墩上，连接好传动部件与发电机即可完成安装，整体施工周期短，对现场地形的适配性强，不需要对原有渠道进行大规模的改扩建，能够大幅降低项目的初始建设成本。
