H型达里厄斯垂直轴风力涡轮发电装置

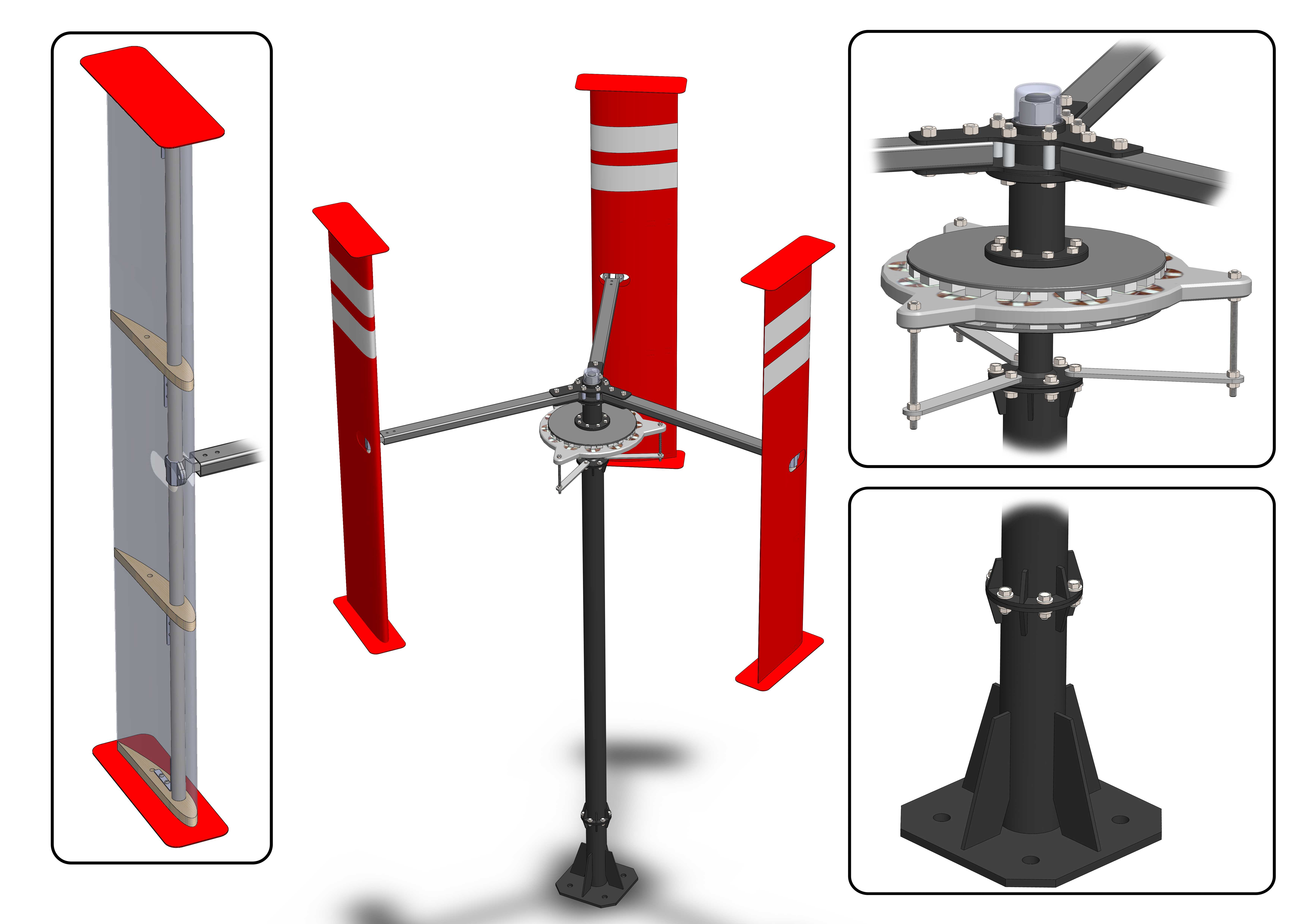

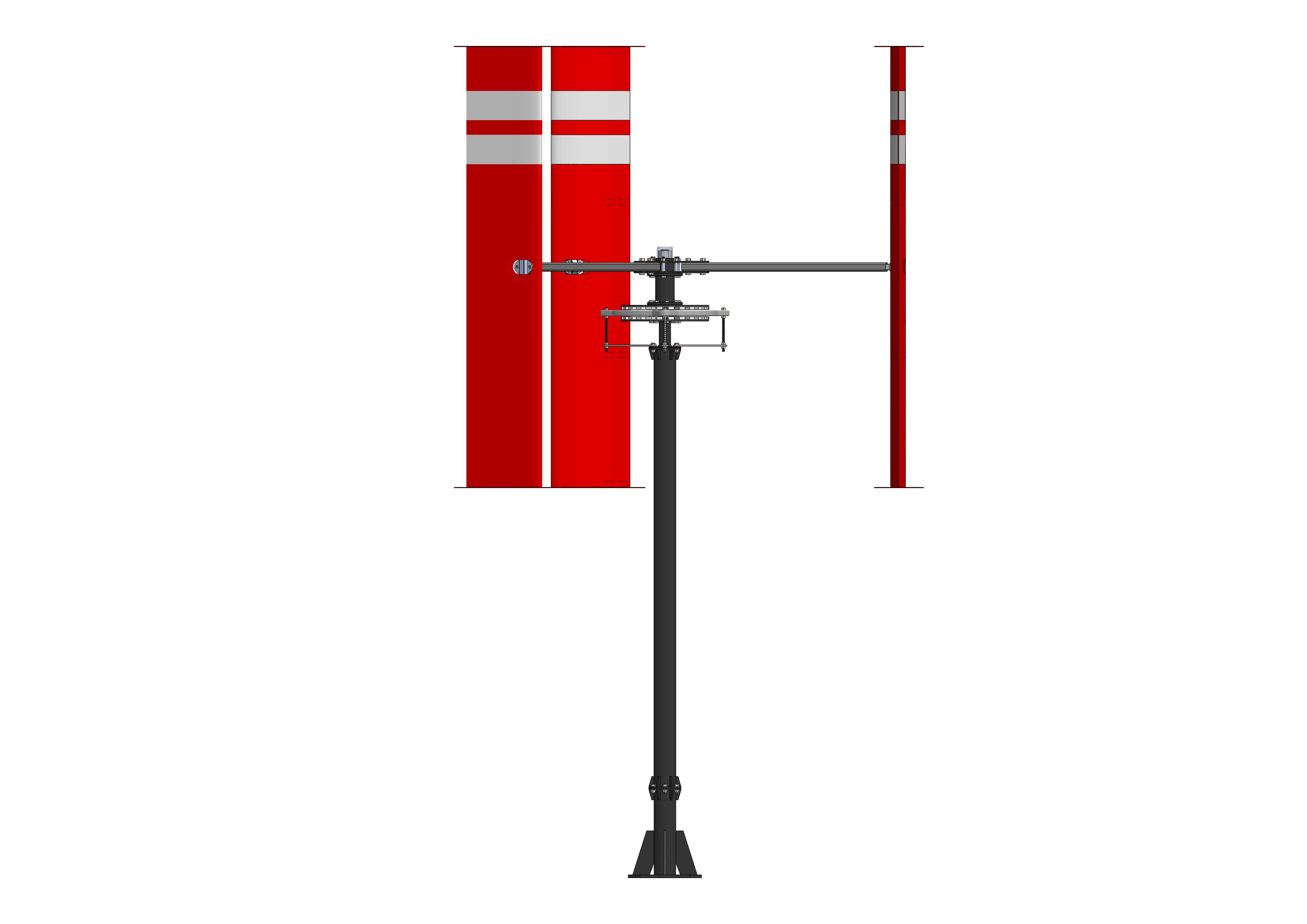

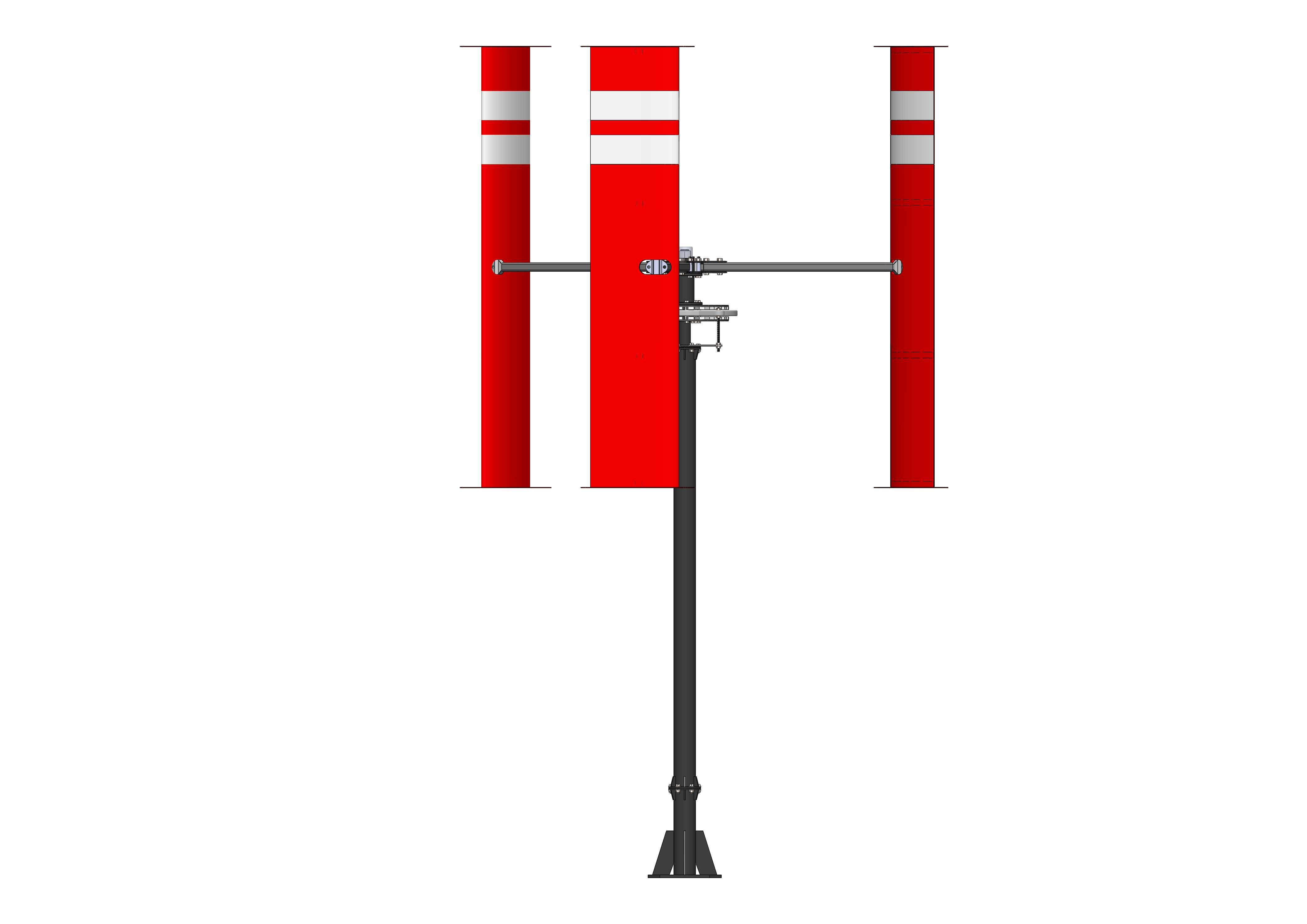

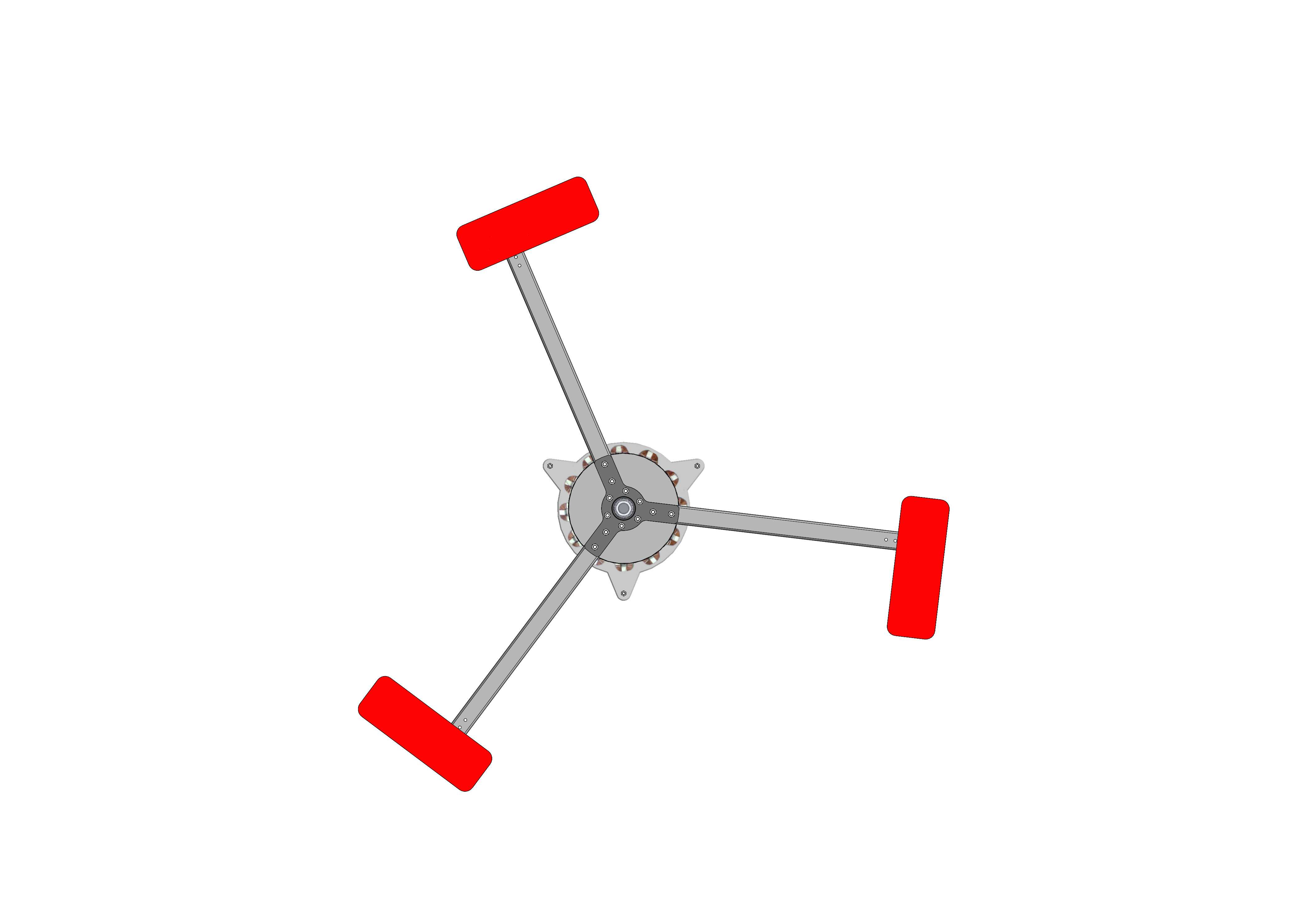

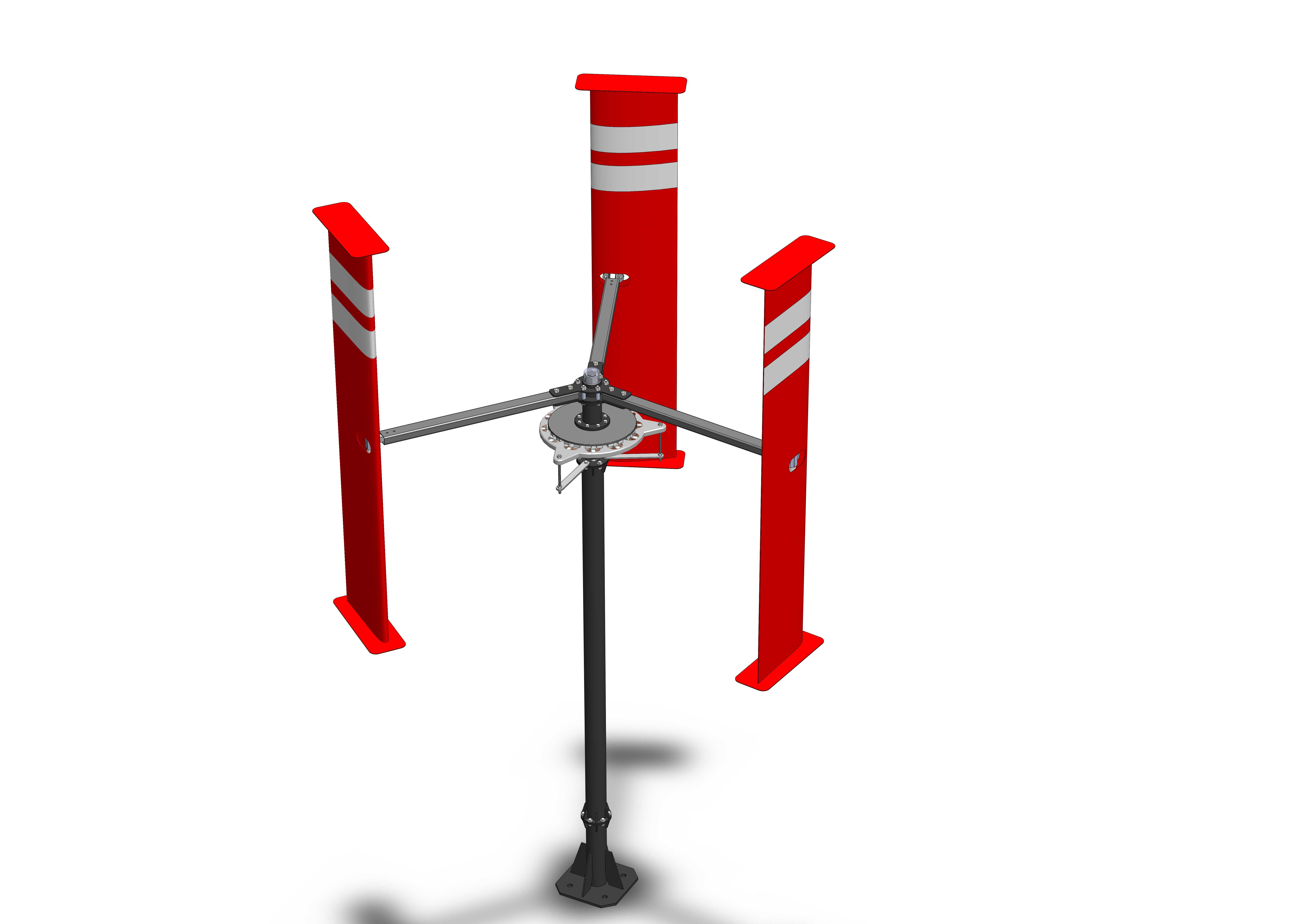

这款H型达里厄斯垂直轴风力涡轮装置，主要面向分布式离网供电场景设计，可广泛应用于城市建筑楼顶、偏远山区基站、牧区散户供电、海岛监测站点、风光互补路灯系统等对风向适应要求高、安装空间受限的风能采集场景，无需额外配置对风偏航机构即可捕获任意方向来流的风能，相比传统水平轴风机对乱流、变向风的适配性更强，在城市建筑周边紊流风场下也能保持稳定的做功效率。设备整体采用三叶片对称布局，叶片采用NACA4415翼型截面设计，单支叶片弦长为30cm，直叶片结构通过三组水平支撑臂与中心回转主轴连接，中心主轴底部集成回转支撑与传动连接结构，可直接对接低速永磁发电机实现风能到电能的转换，叶片外侧设置红白反光警示条，可在户外安装场景下起到高空警示作用，避免低空飞行物、周边运维人员误碰。设计过程中优先考虑了低风速启动特性，结合达里厄斯风机高升阻比的做功优势与萨伏纽斯结构的低风速启动力矩特性，解决了传统垂直轴达里厄斯风机启动风速偏高的痛点，在每秒2.5米的低风速条件下即可实现自启动做功。安装边界方面，设备整体为立式垂直布局，安装基础仅需匹配底部法兰的固定孔位即可完成落地固定，无需搭建高耸的水平轴风机塔架，对安装场地的承重、占地面积要求更低，日常运维仅需定期检查主轴回转部件的润滑状态与叶片连接紧固件的松紧度，运维成本远低于同功率等级的水平轴风力发电设备。叶片采用对称翼型设计，在正反来风条件下均可产生稳定的切向驱动力矩，运行过程中气动噪声更低，适合在居民区周边、对噪声控制有要求的场景部署，支撑臂采用等强度三角布局，可在强风工况下均匀分散叶片传递的气动载荷，避免应力集中导致的结构失效，整体结构无外露的高速旋转部件，运行安全系数更高，可适配多场景的分布式清洁能源供电需求。
