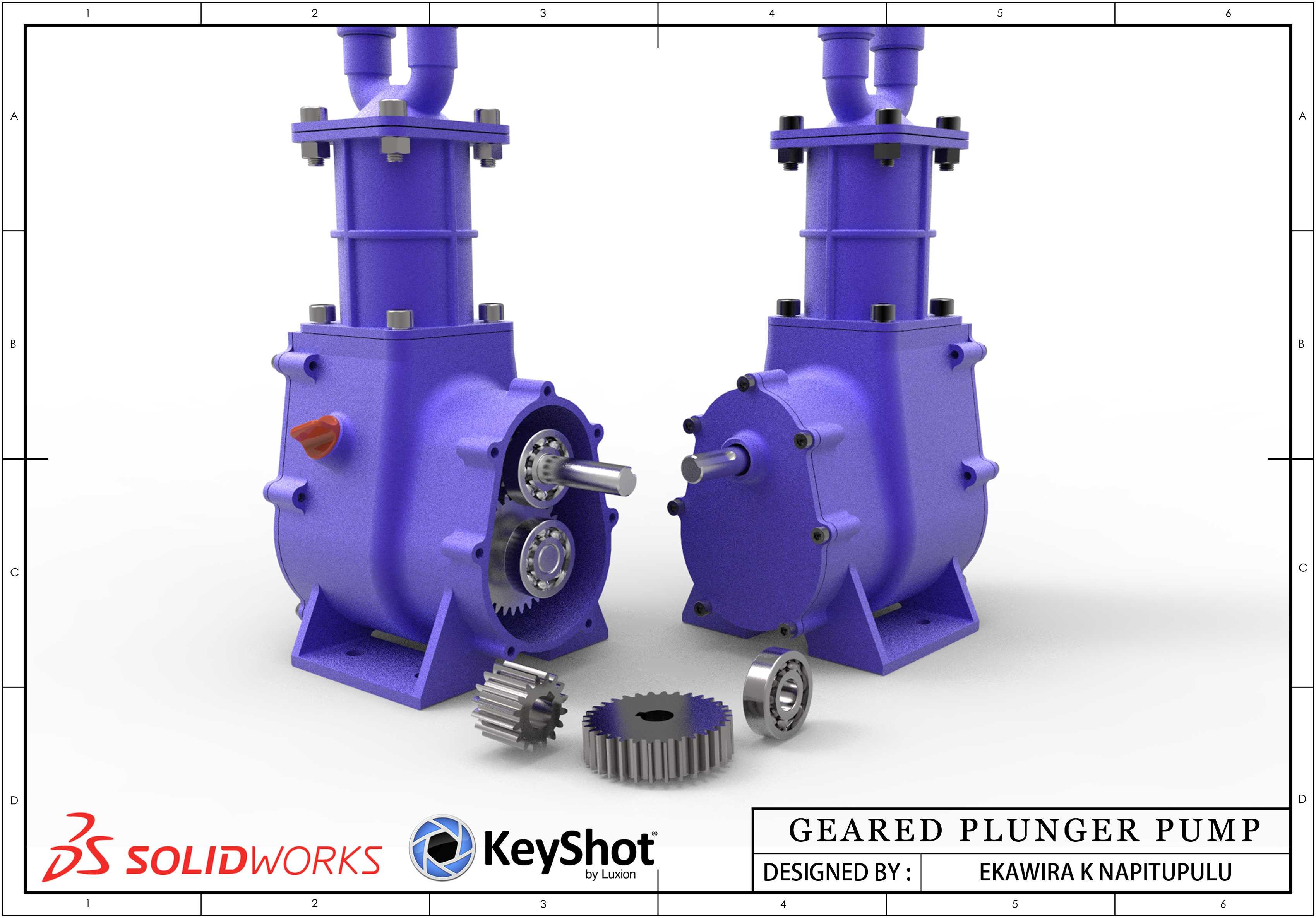

单柱塞式齿轮柱塞泵结构设计

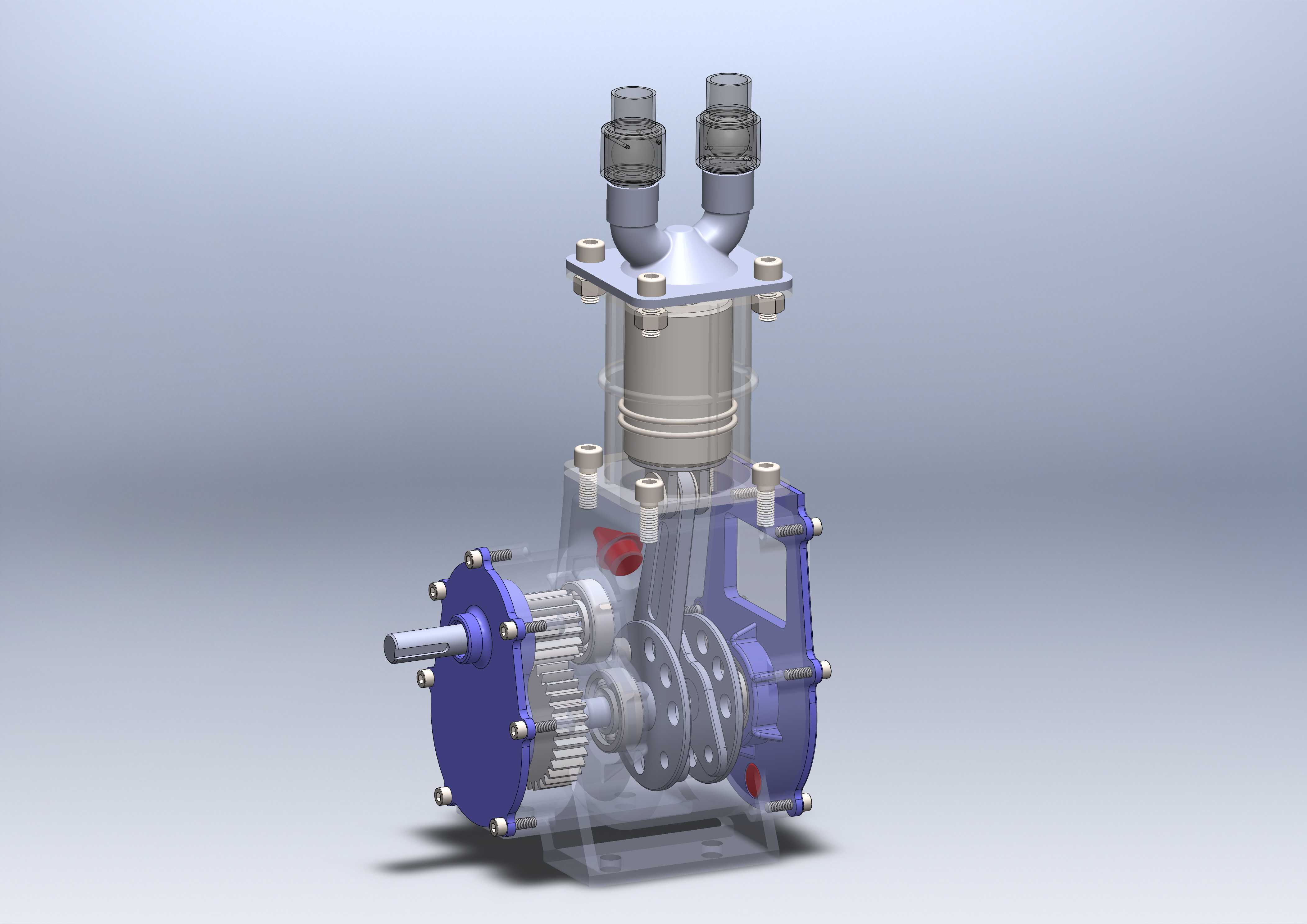

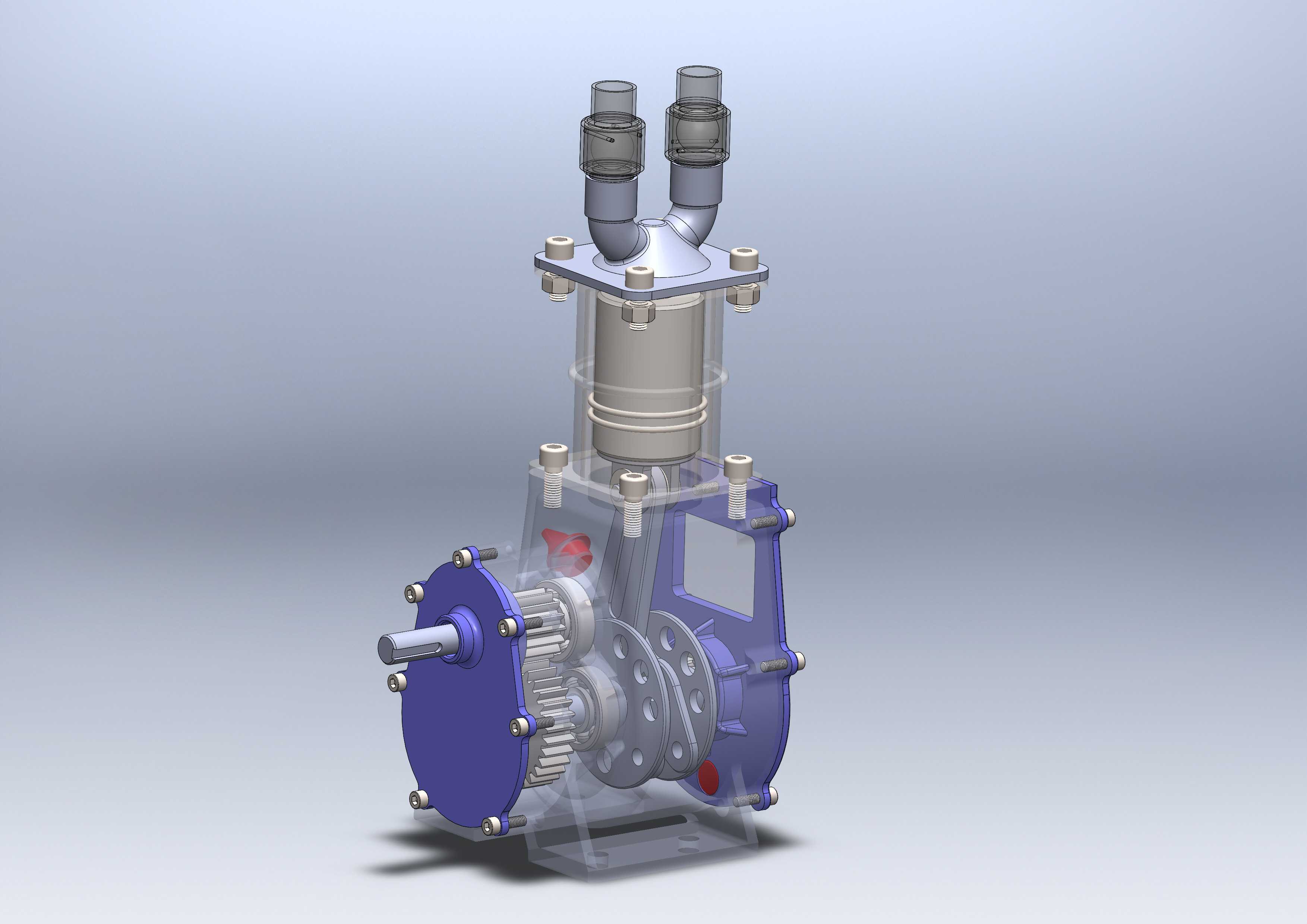

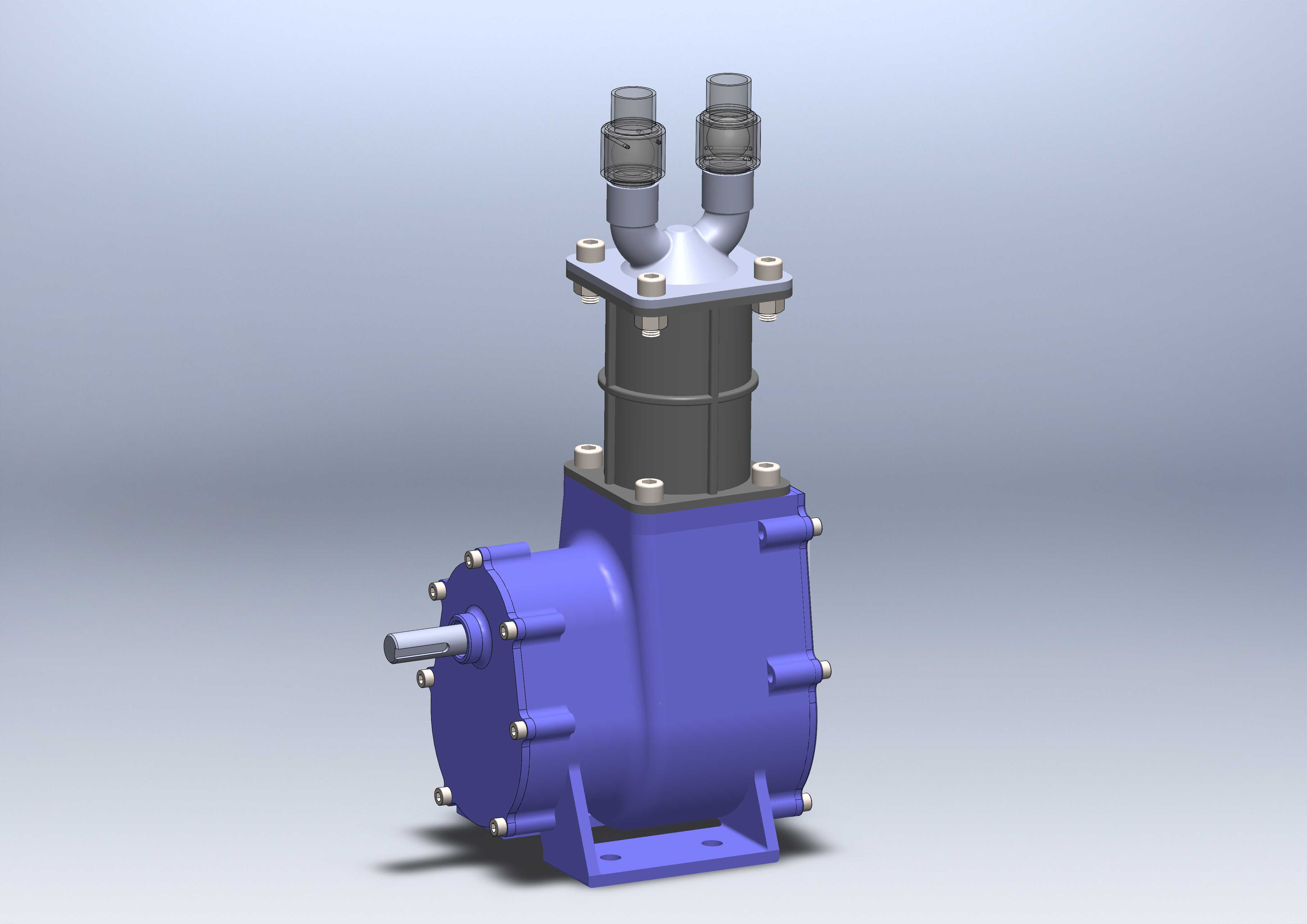

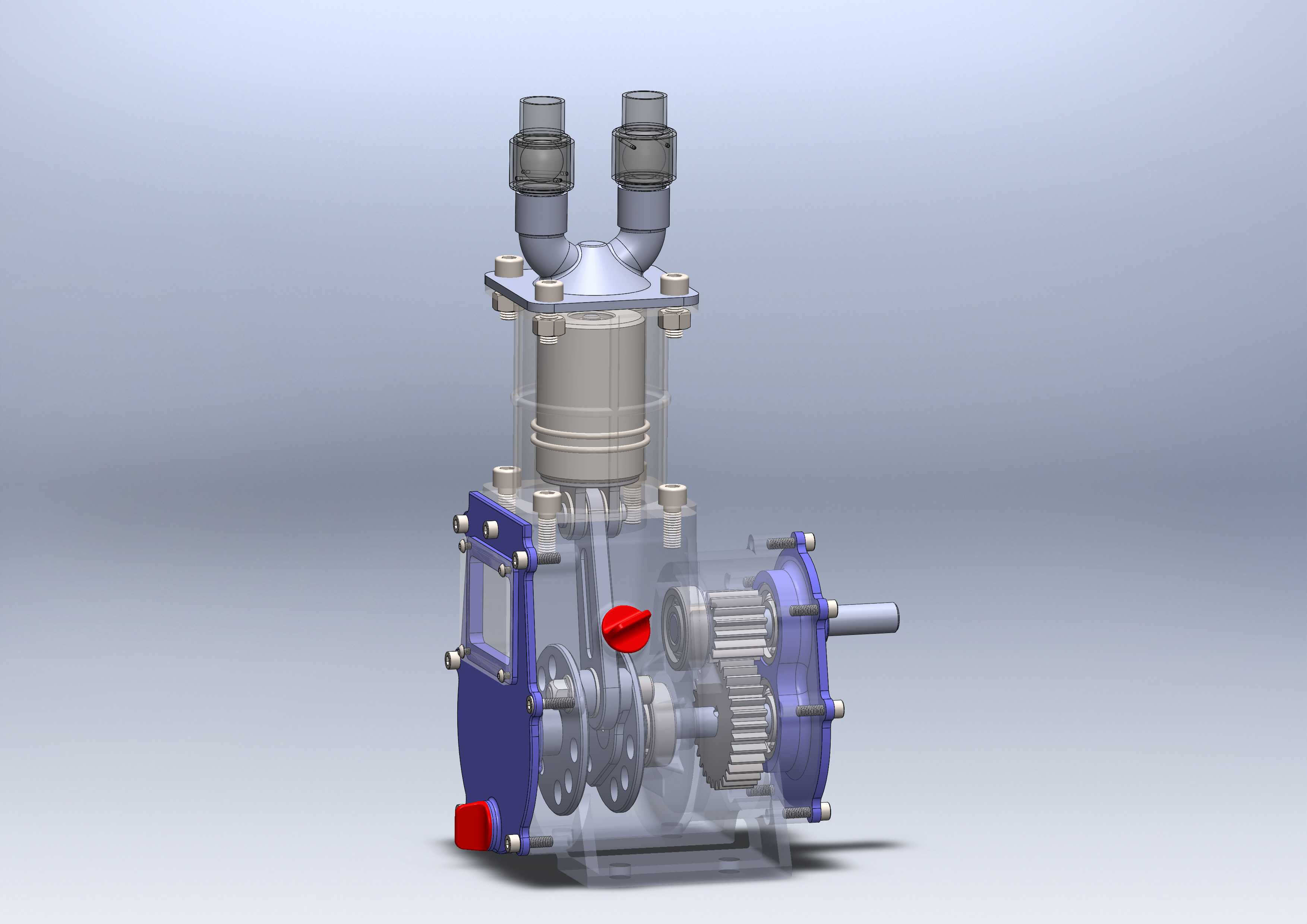

齿轮柱塞泵作为容积式流体输送设备的典型品类，广泛应用于中小流量高压力的流体输送工况中，常见于工程机械液压系统、小型化工流体加注、农业喷灌设备增压、机床润滑系统供油等场景，能够在输送具备一定粘度的流体介质时保持稳定的输出压力，相比普通齿轮泵具备更高的输出压头，相比多柱塞泵结构更紧凑、维护成本更低，适配对安装空间有严格限制、压力需求中等的工业场景。该款单柱塞结构的齿轮柱塞泵，采用齿轮传动驱动柱塞做往复运动实现流体的吸入与加压，泵体集成了齿轮传动腔与柱塞增压腔两个核心功能区域，上部设置双管路接口分别对应流体吸入与排出通路，接口采用标准法兰连接结构，能够快速对接工业通用管路，无需额外定制转接件。泵体下部设置带安装孔的一体式铸造底座，安装孔位按照通用工业泵安装间距设计，能够直接固定在标准型钢机架或设备安装平台上，安装边界预留了足够的管路操作与维护空间，侧面的传动输入轴采用标准轴径设计，可直接对接联轴器、皮带轮等常见传动部件，适配电机、内燃机等多种动力源输入。设计过程中优先考虑了传动结构的可靠性，将齿轮传动组内置在泵体腔体内，依靠输送的流体介质实现齿轮啮合面的润滑，减少了额外润滑系统的配置，降低了设备整体的复杂程度；泵壳采用加强筋结构设计，在承压区域做了壁厚加厚处理，能够承受柱塞往复运动产生的周期性压力冲击，避免长期运行出现壳体变形或渗漏问题。外露的紧固件采用均匀排布的设计，既保证了泵体各结合面的密封压力均匀，也方便后期维护时的拆装操作，侧方设置的油位指示部件能够直观观察腔体内介质存量，避免缺液运行造成的内部部件磨损。整体外形采用立式布局设计，相比卧式结构占用更小的地面安装面积，进出管路垂直向上的排布方式能够减少管路弯折造成的流体阻力损失，传动输入轴水平伸出的设计也让动力对接的布局更加灵活，可根据实际安装场景调整动力源的布置位置，适配不同设备的内部空间排布需求。
