V型12缸航空活塞发动机结构模型

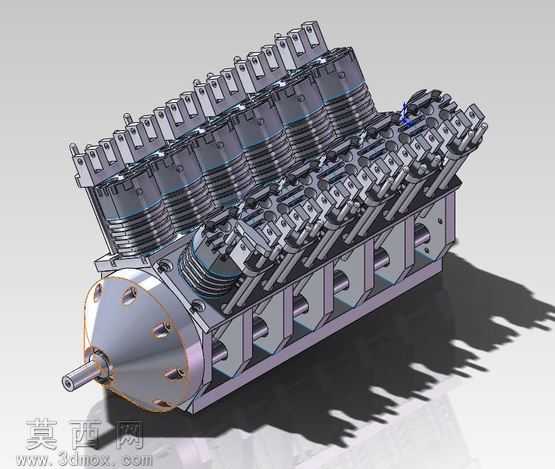

本模型为V型12缸布局的航空活塞发动机三维建模作品，采用SolidWorks完成全参数化结构搭建，建模过程严格遵循航空活塞发动机的真实结构比例，对每一处功能部件都做了精细化的几何还原。模型整体采用V型夹角的双列缸体布局，每列排布6个独立气缸单元，完整还原了气缸散热鳍片、气门推杆、摇臂组件、火花塞安装位、缸盖紧固螺栓等细节结构，曲轴箱部分采用一体化的箱式结构设计，还原了主轴承座、加强筋、安装定位孔等结构特征，前端输出端还原了螺旋桨安装桨毂、整流锥的外形结构，每一处螺栓孔、定位凸台都按照真实机械设计规范做了对应建模。材质渲染阶段，针对不同部件做了差异化的材质赋予：气缸散热段采用铸铝哑光金属材质，还原航空发动机气缸的散热材质质感；曲轴箱采用灰铸铁哑光材质，凸显机体的厚重结构感；气门摇臂、推杆等运动部件采用抛光钢材质，金属反光效果贴合真实金属零件的表面特性；前端整流锥采用亮面航空铝合金材质，突出前端部件的流线型设计特征；所有紧固螺栓采用发黑处理的钢材材质，细节处的材质区分让整体模型的结构层次更加清晰。设计思路上，该模型聚焦航空活塞发动机的核心机械结构展示，省略了外围附属管路、供油点火等辅助系统，重点突出V型12缸发动机的配气机构、缸体排列、曲轴输出的核心结构逻辑，每一个气缸单元的进排气门布局、推杆传动路径都做了完整的结构还原，能够清晰展示多缸航空活塞发动机的动力传递路径与结构排布逻辑。建模过程中采用了自顶向下的设计思路，先搭建整体的V型布局骨架，再依次完成曲轴箱、气缸组件、配气机构、前端输出部件的分步建模，所有零件间的装配关系都按照真实机械装配逻辑添加了配合约束，可直观展示各部件的相对位置与装配关系，模型虽标注为未完成状态，但核心动力段的结构已经完整呈现，能够清晰展现12缸航空活塞发动机的典型结构特征，可作为航空动力装置结构学习、机械原理演示的三维参考素材。
