汽车发动机端盖结构三维设计作品

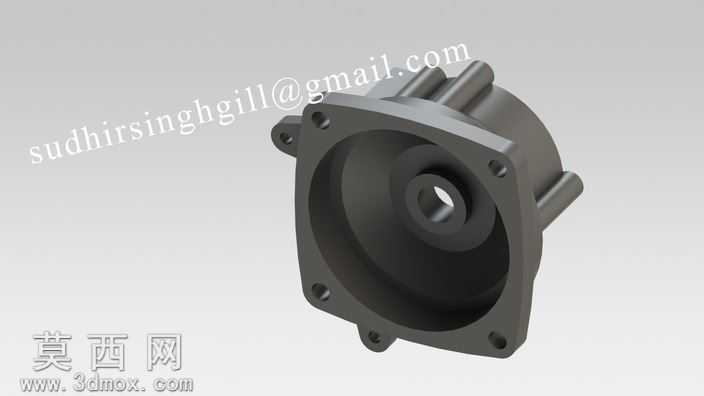

本作品为汽车发动机配套的端盖类零部件三维设计成果，建模阶段采用Pro/Engineer Wildfire5.0完成全参数化构建，全程遵循机械设计公差配合规范，还原真实工业零件的结构特征。建模过程首先以旋转特征构建端盖的主体腔体基础轮廓，精准控制腔体内部的同轴度公差，保证与发动机内部轴系部件的装配适配性；随后通过拉伸切除特征完成法兰安装面的成型，在法兰端面上均匀布置6个安装孔位，孔位的位置度严格按照发动机缸体的安装基准设定，确保装配时可实现无应力贴合。端盖侧面延伸出的三个柱状凸台结构，分别对应发动机内部油路、气路以及传感器的安装接口，每个凸台都做了拔模斜度处理，既满足实际铸造生产的脱模工艺要求，也通过圆角过渡消除应力集中隐患，提升零件的结构强度。材质渲染阶段选用铸铝哑光金属材质，还原量产发动机端盖的真实表面质感，对安装孔内壁、腔体配合面做了精加工面的高光区分，清晰展现零件不同加工区域的工艺差异；渲染时采用45度侧光打光方案，突出法兰面、凸台、腔体内部的结构层次，让各部位的衔接关系、壁厚变化直观呈现。设计过程中重点考量端盖的密封性能，在法兰端面预留了密封胶圈的安装槽位，槽体的深度、宽度尺寸经过反复校核，可适配标准规格的O型密封圈，避免发动机运行过程中出现油气渗漏问题；同时对端盖的整体壁厚做了均匀化处理，在保证结构刚性满足发动机振动工况要求的前提下，尽可能降低零件自重，契合汽车零部件轻量化的设计趋势。整个模型的所有特征均保留完整参数，可根据不同排量发动机的安装需求快速调整孔位间距、腔体深度、凸台尺寸等参数，具备较强的工程复用价值，可直接用于虚拟装配验证、工艺方案编制以及3D打印样件试制等场景。
