离网场景小型Pico水力发电装置结构

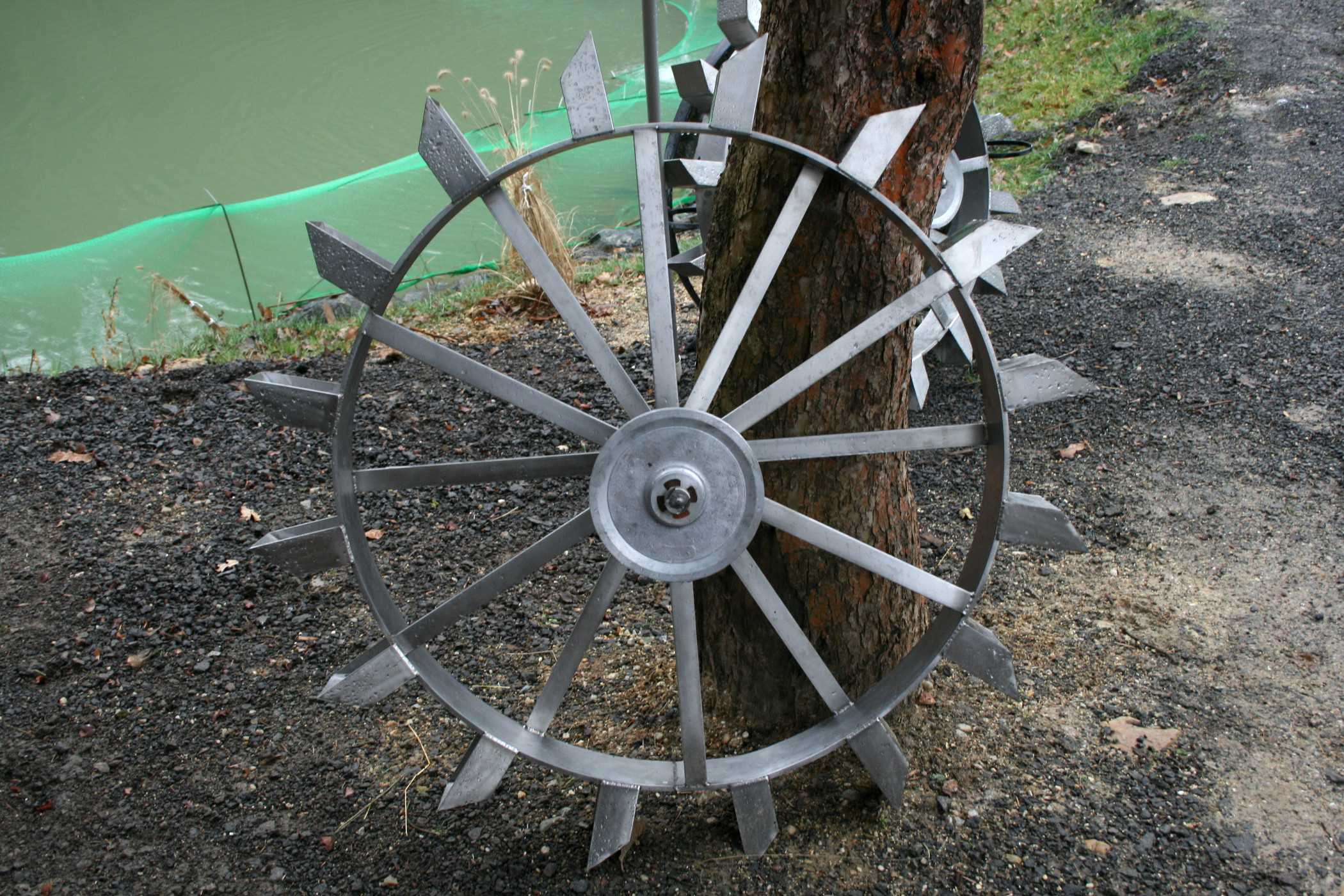

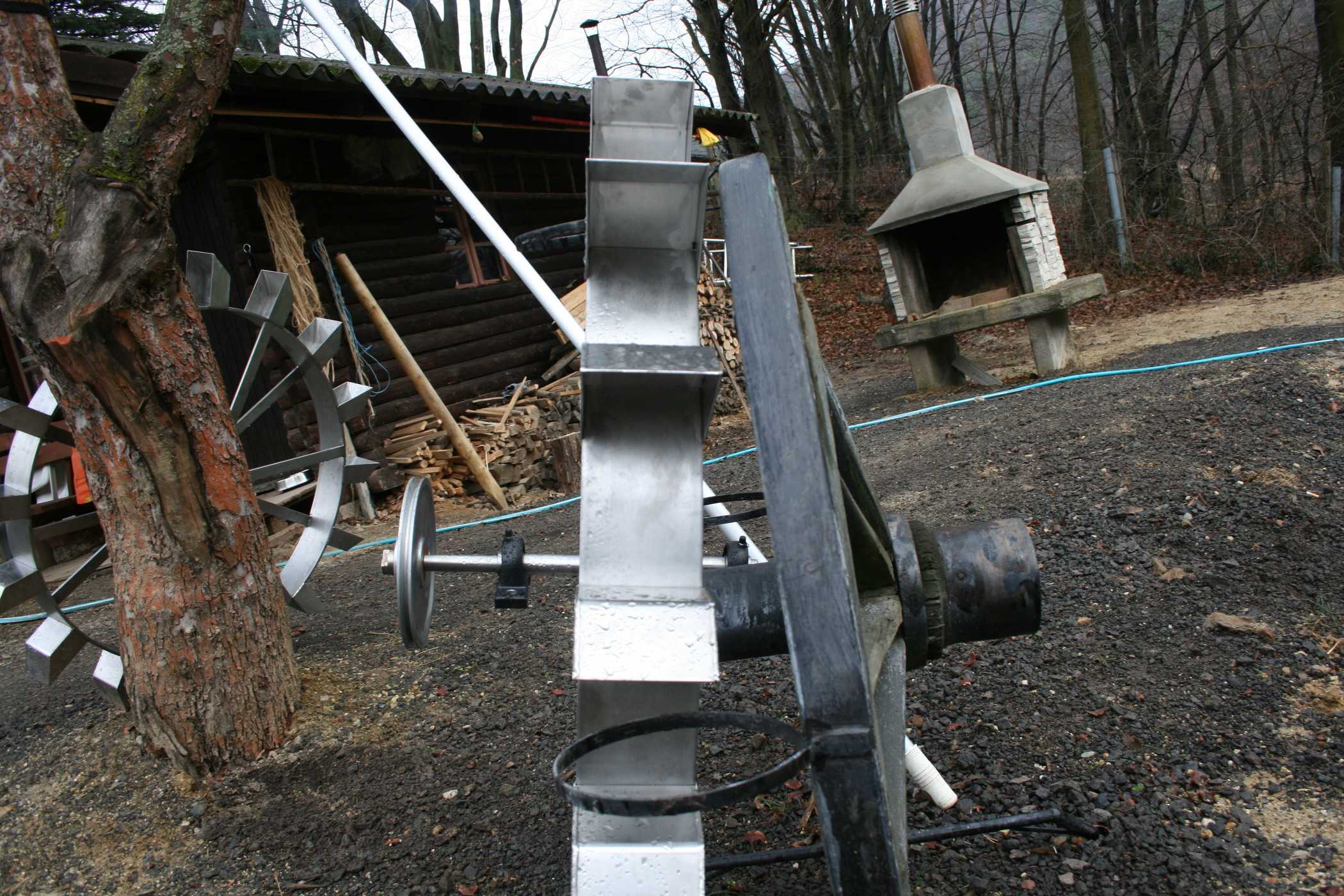

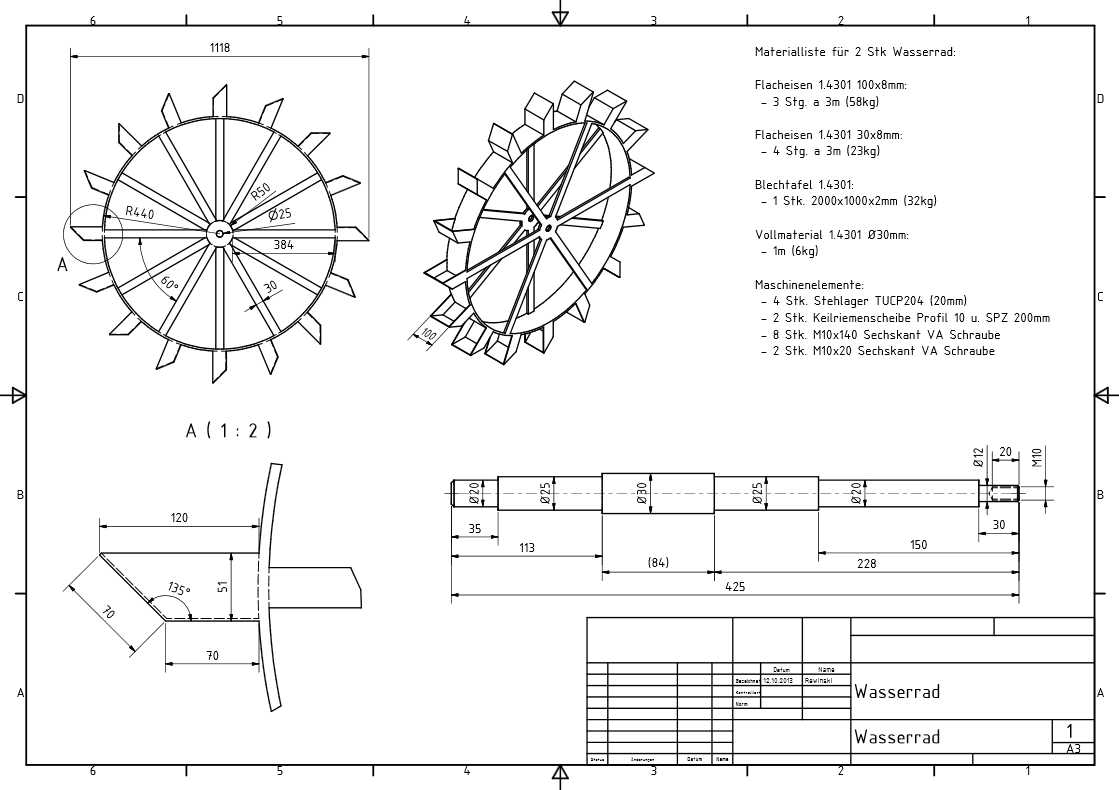

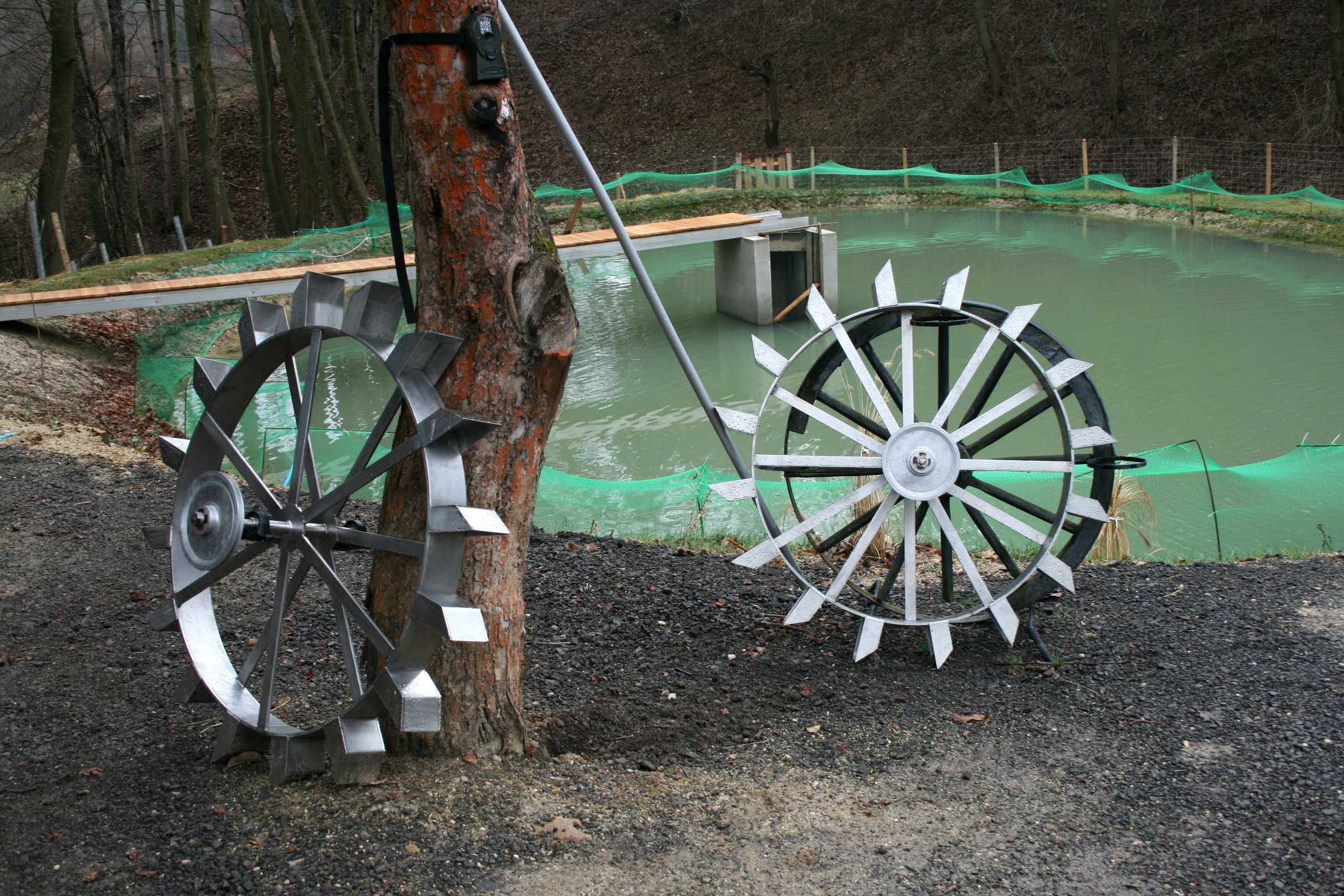

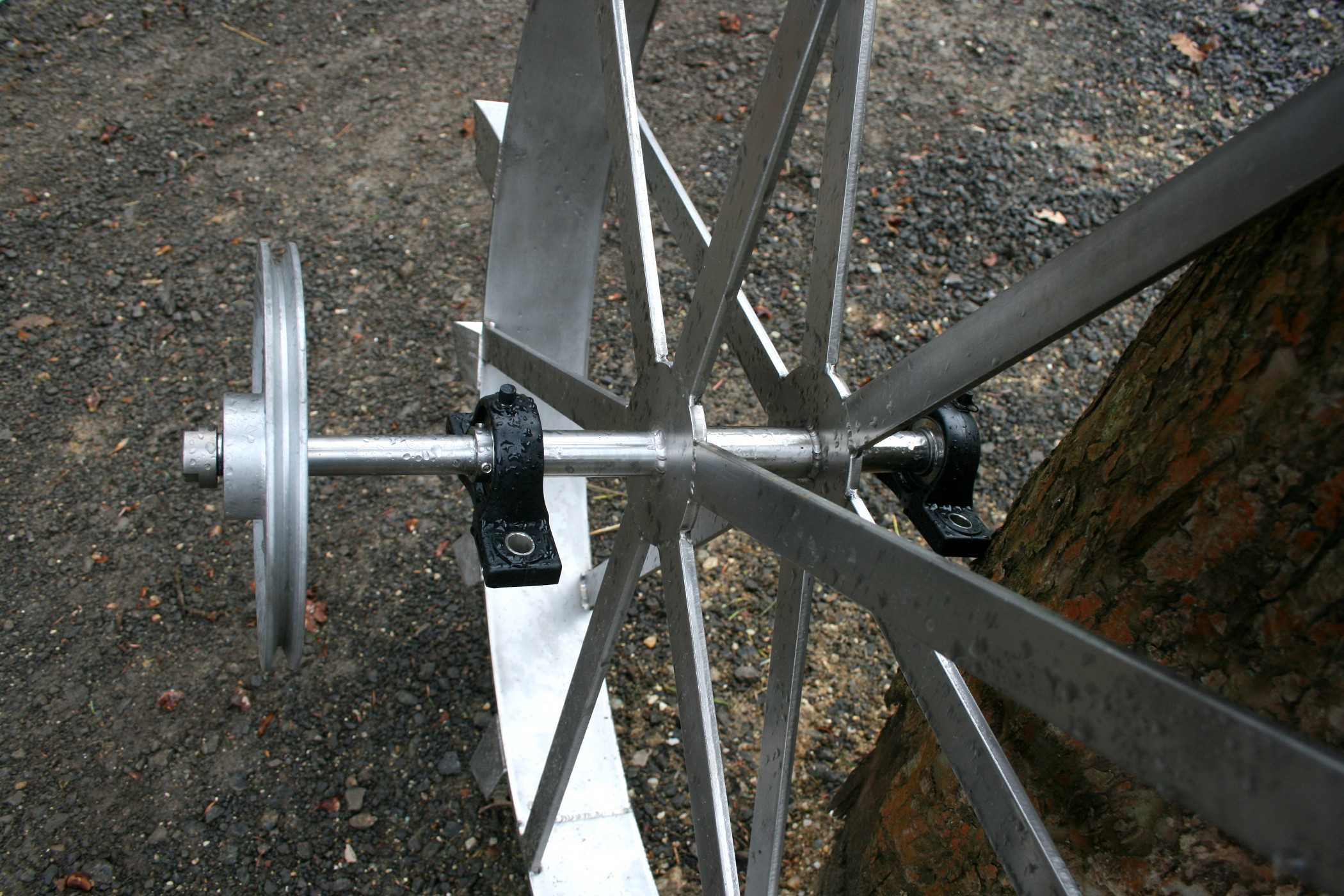

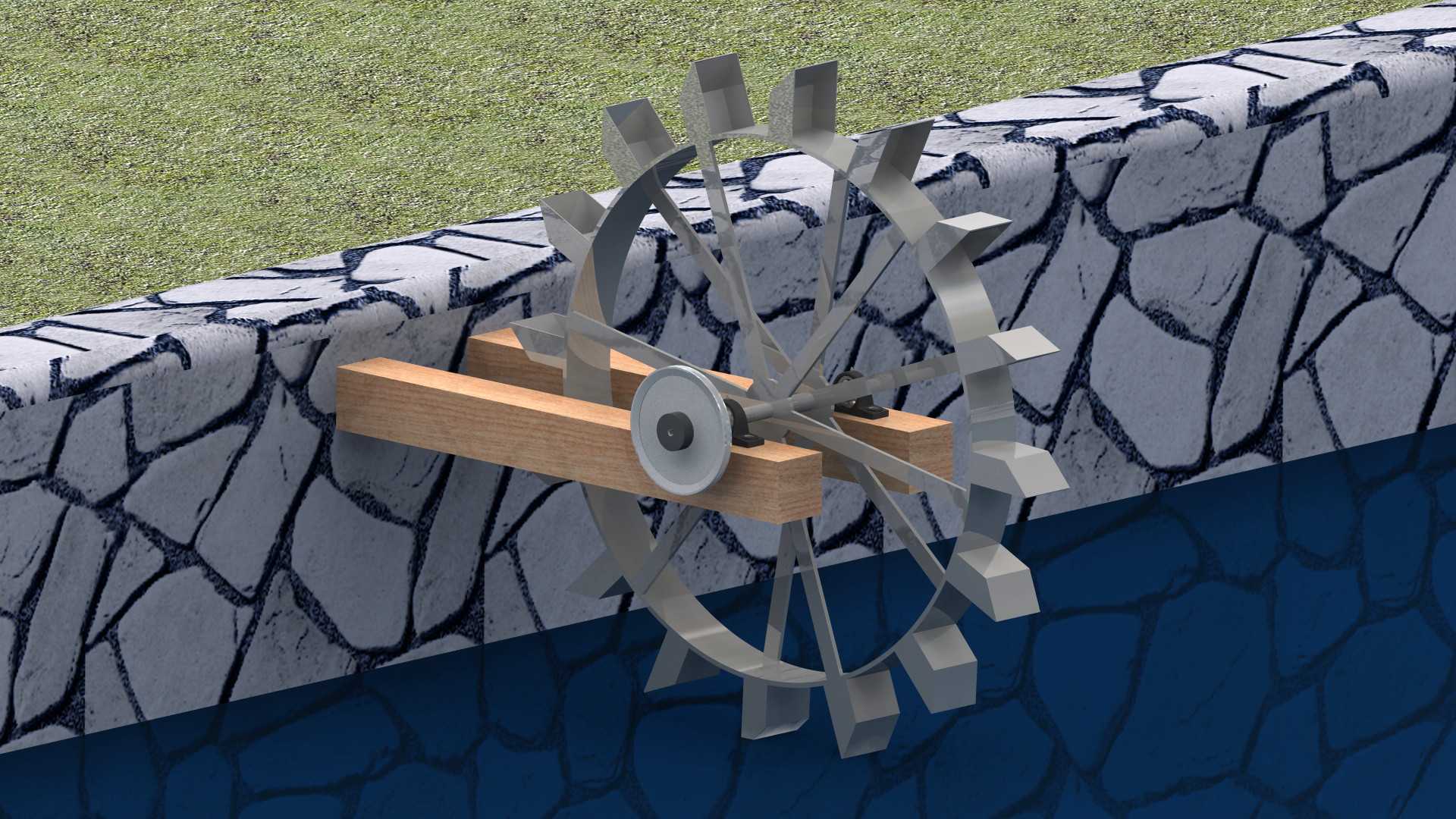

这款小型水力发电装置主要面向无电网覆盖的偏远区域供电场景，可适配溪流、引水渠等具备稳定自然水位差的小型水体，为远离公共电网的零散生产生活点位提供独立电力供给，能够满足小型作业场地、偏远居所的基础用电需求，无需依赖长距离输电线路搭建，适配低水头、小流量的自然水文条件，填补了微型离网发电场景的设备选型空白。装置核心做功部件为冲击式水轮结构，轮体周向均匀布置多组接水斗，水流自上而下冲击接水斗时即可将水流的势能与动能转化为轮体的旋转机械能，水轮整体采用耐水蚀的金属材质加工，可长期浸没于潮湿水环境中运行，避免长期接触水体产生的锈蚀损耗，延长户外无维护场景下的使用寿命。动力传递路径采用带传动结构，水轮主轴通过传动带连接小轴永磁交流发电机，传动比经过匹配调校，可在水轮低转速运行的工况下，将转速提升至发电机适配的工作区间，保障输出电力的频率与电压稳定，整套传动结构无复杂齿轮组，后期维护仅需定期检查传动带张紧度即可，适配偏远区域缺乏专业运维条件的使用场景。安装结构采用跨坎式固定设计，配套的木质支撑横梁可直接架设在石砌渠岸、溪流挡墙的顶面，无需对原有水体护岸进行大规模破坏性改造，安装时仅需调整横梁伸出长度，保证水轮下部浸入水体的深度符合做功要求，即可完成主体固定，安装边界可适配宽度在0.8米至1.5米之间的小型渠体，水轮整体直径控制在0.6米左右，不会对渠体原有行洪、输水功能造成阻碍。装置整体结构紧凑，所有旋转部件均做了外露防护处理，避免户外运行时杂物缠绕水轮或传动结构，可在无人值守的状态下长期连续运行，单套装置可稳定输出200W额定功率，能够满足照明、小型通讯设备、低功率生产工具的用电需求，多套装置并联布设时还可进一步提升供电容量，适配更大规模的离网用电场景。
