二十吨级桥式起重机跑道承力支架结构

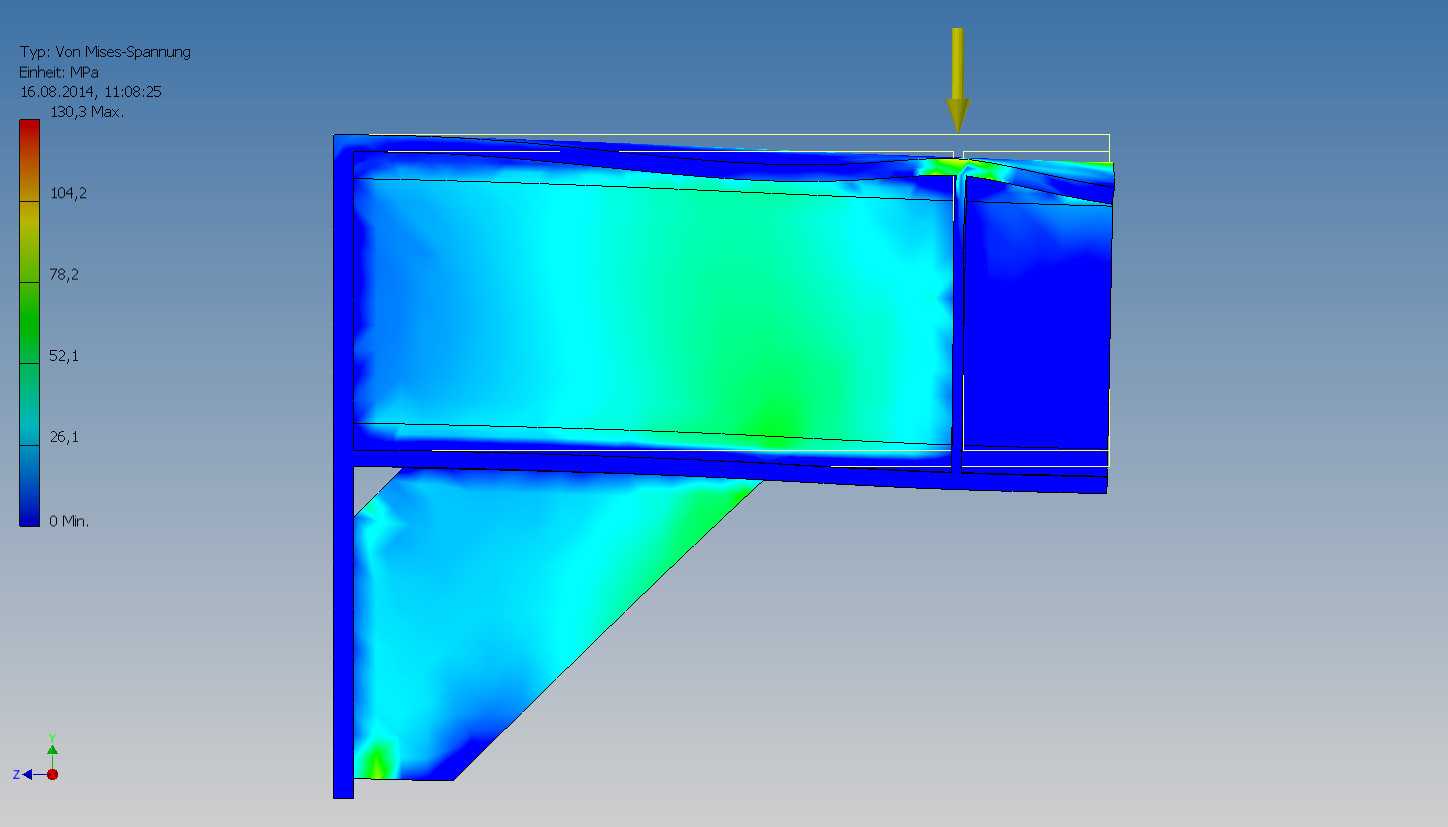

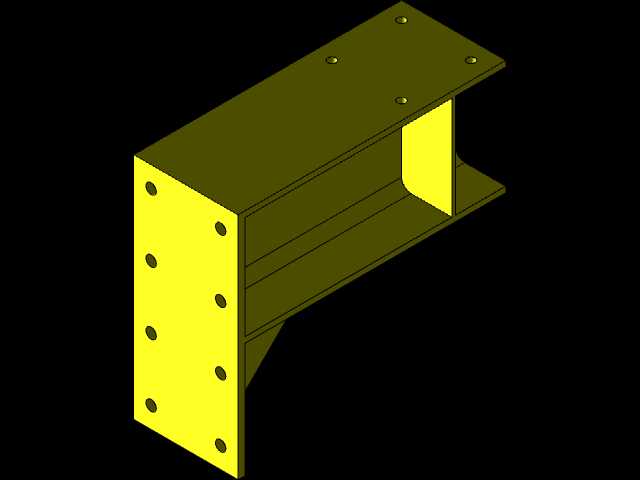

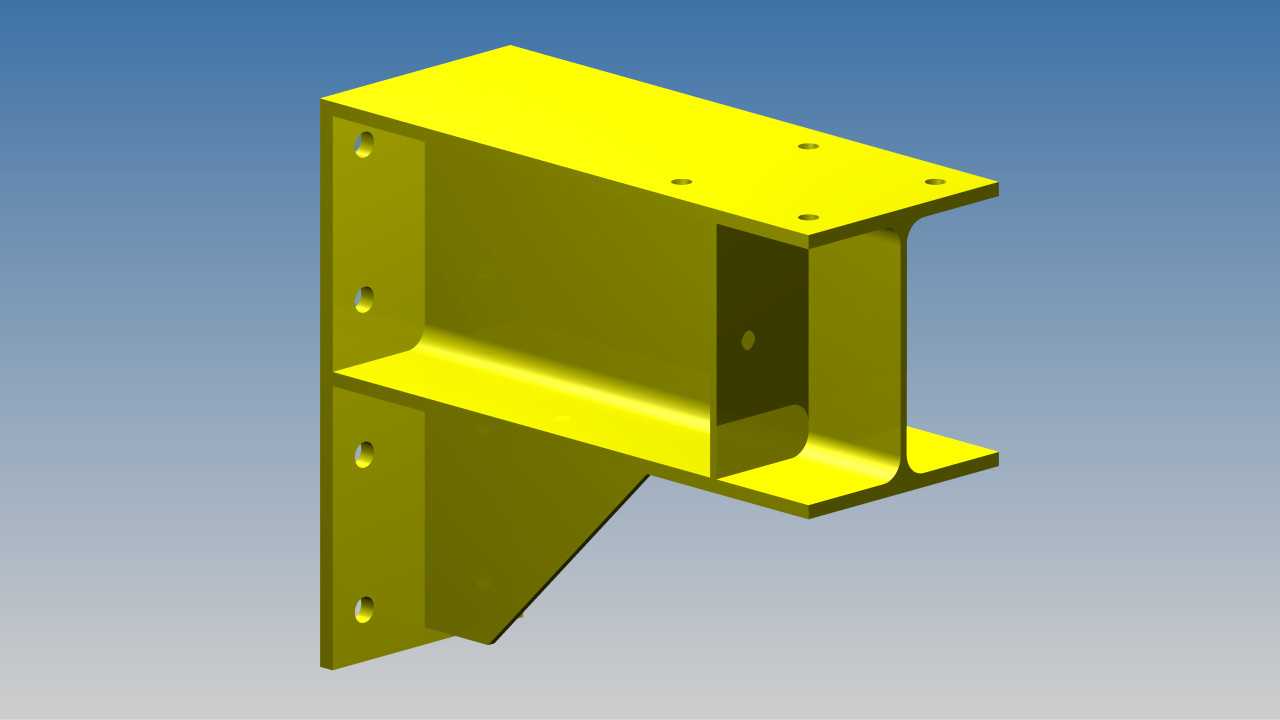

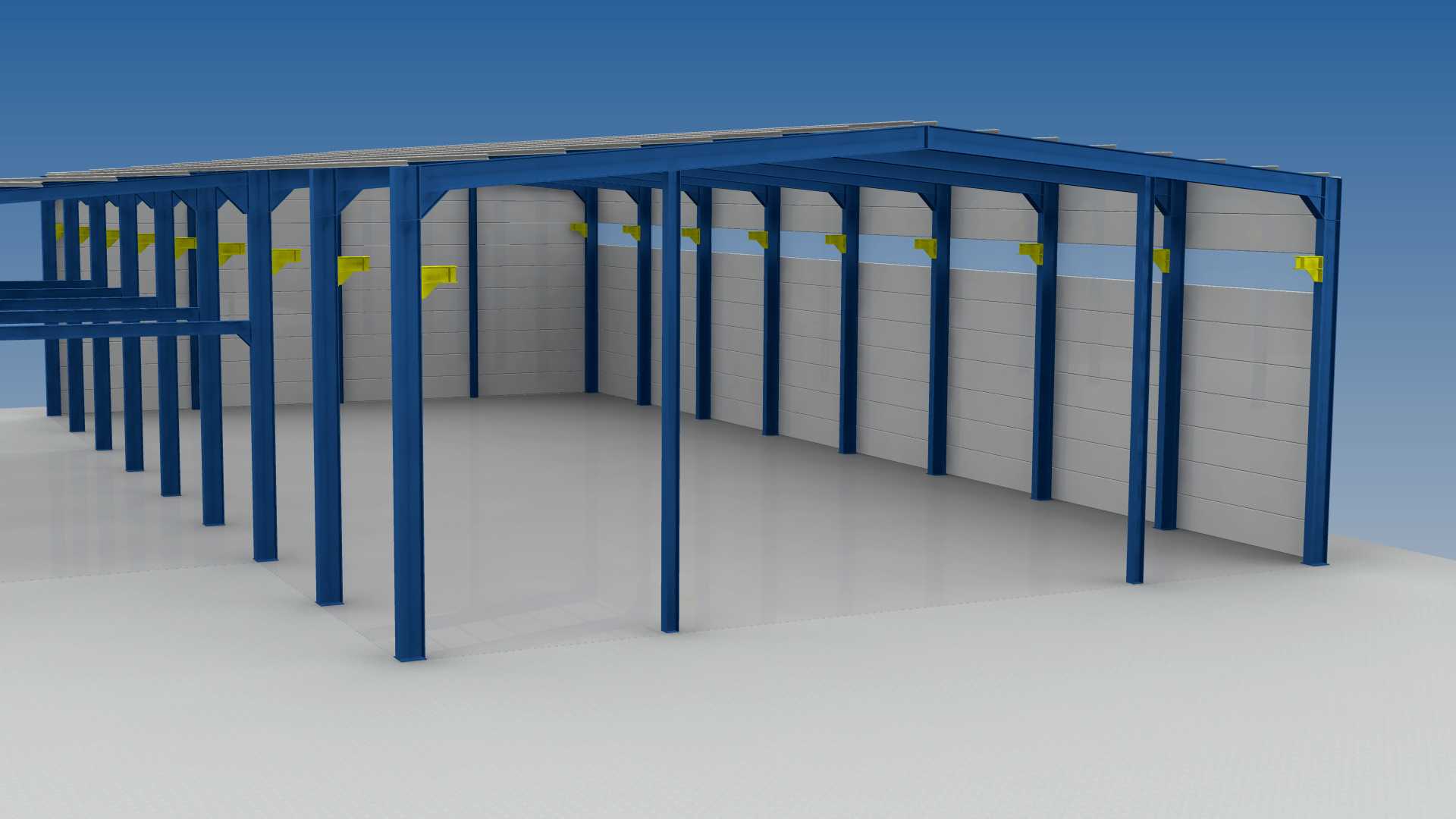

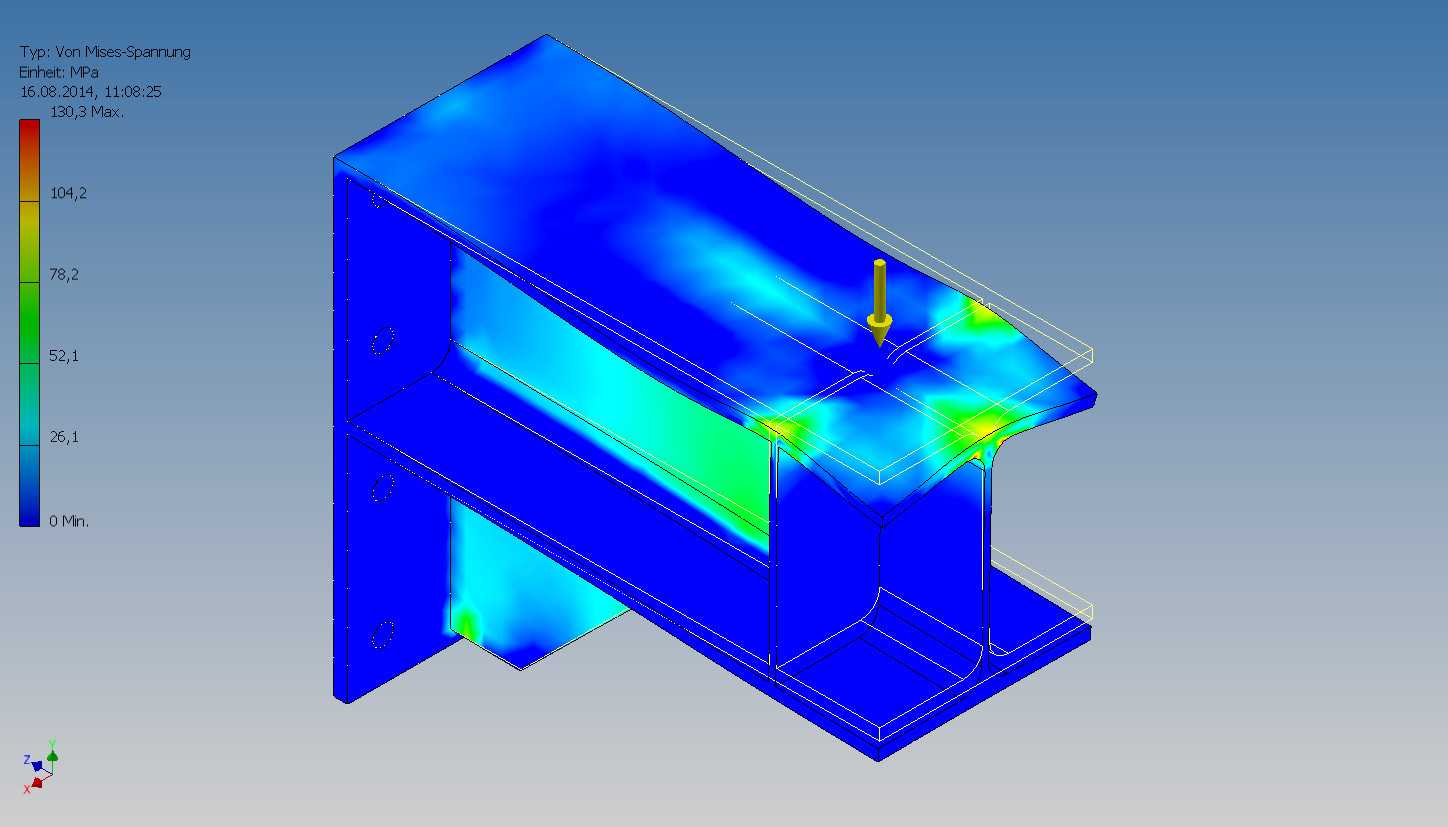

在工业厂房桥式起重作业场景中，跑道支架是承担整机运行载荷、保障大车平稳沿轨道移动的核心承力部件，本次设计的支架适配20公吨额定起重量的桥式起重机，针对6m标准主梁跨距的厂房布局做结构匹配，直接决定起重作业过程中轨道的形位稳定性与载荷传递可靠性。从实际工况出发，该支架选用IPBI（HEA）340规格工字梁作为主体基材，对应DIN 1025标准的型钢参数，这类热轧工字梁的截面惯性矩、抗弯模量参数完全匹配20吨级起重机运行时的动载、静载叠加受力需求，能在长期交变载荷作用下控制结构形变在允许公差范围内，避免轨道偏移引发的大车运行卡滞、啃轨等常见工程问题。结构设计阶段，首先明确安装边界：支架需沿厂房立柱纵向排布，上翼缘面直接承接起重机跑道轨道，斜向支撑段与厂房立柱侧部的预埋安装板做刚性连接，垂直段承担竖直方向的轮压载荷，斜撑段将水平方向的大车制动力、小车横向偏移产生的侧向力传递至厂房主体结构，避免应力集中在支架与立柱的连接焊缝处。从受力仿真的云图分布可以看到，支架上翼缘与轨道接触的区域、垂直段与斜撑的交接位置是应力集中的核心区域，设计时针对这些位置做了局部加劲处理，没有额外增加过多冗余重量，就将峰值应力控制在材料许用应力范围内，兼顾结构强度与材料利用率。实际安装过程中，该支架的上翼缘预留了轨道安装的螺栓孔位，孔位间距匹配通用起重机轨道的安装尺寸，不需要现场二次配钻就能完成轨道铺装，斜撑端部的连接法兰做了长圆孔设计，允许安装时存在±5mm的位置调整量，抵消厂房立柱施工时的预埋位置误差，降低现场安装的调校难度。日常运维场景下，这类工字钢结构的支架检修便利性较强，只需要定期检查连接螺栓预紧力、焊缝开裂情况、结构形变值就能完成维护，相比焊接箱型结构的支架，型钢构件的后期变形校正、局部更换成本更低，适配常规机械加工厂房、仓储物流库区的桥式起重机长期使用需求，能覆盖20吨级桥式起重机全生命周期内的跑道支撑需求，不会因为支架结构刚度不足导致轨道沉降、形变，影响起重作业的定位精度与运行安全性。
