撬装式过滤冷凝集成装置结构设计

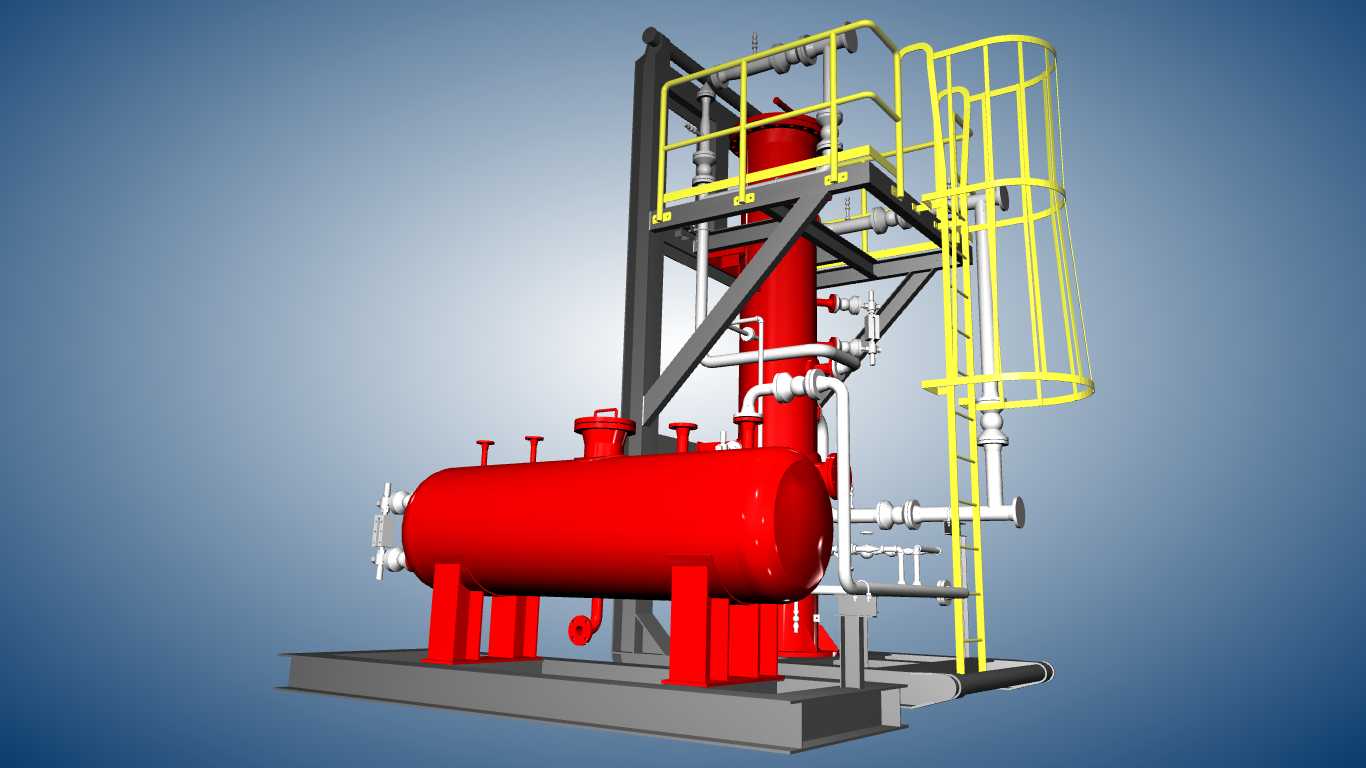

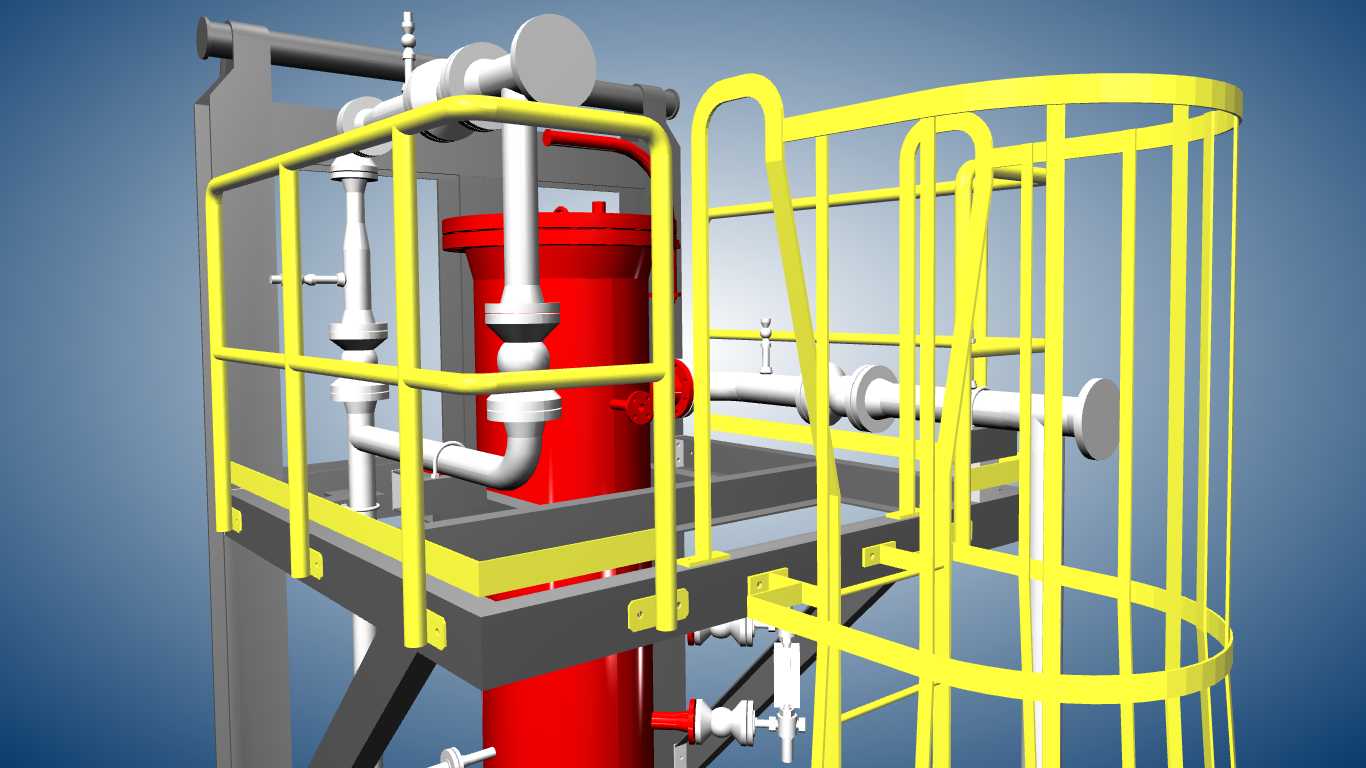

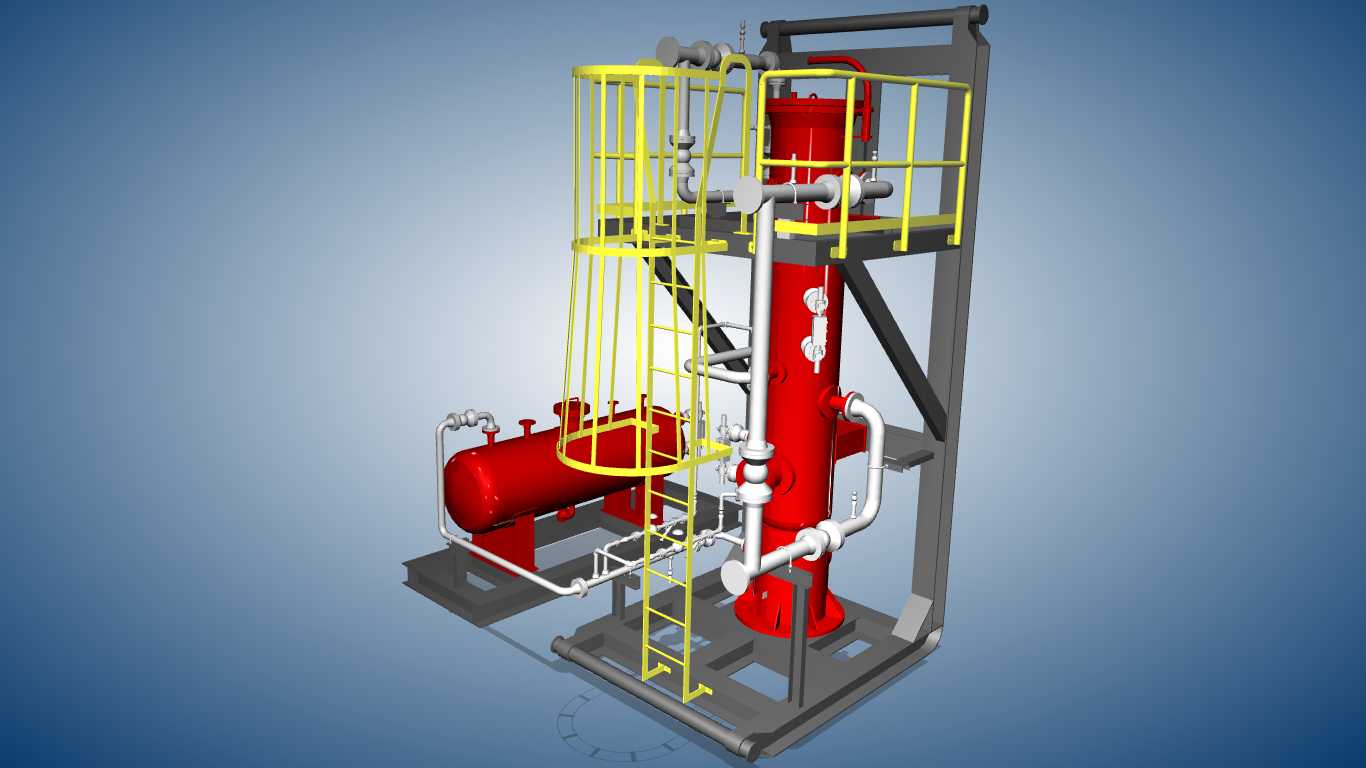

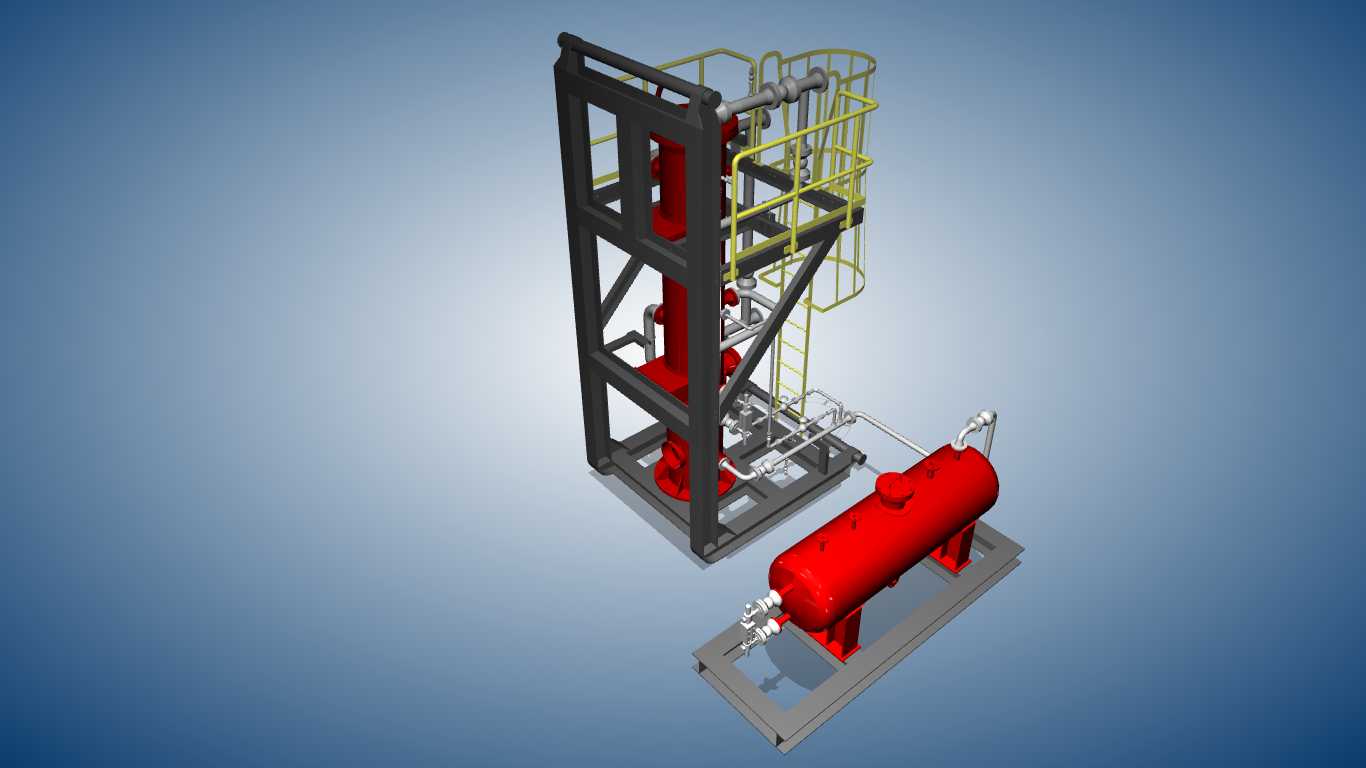

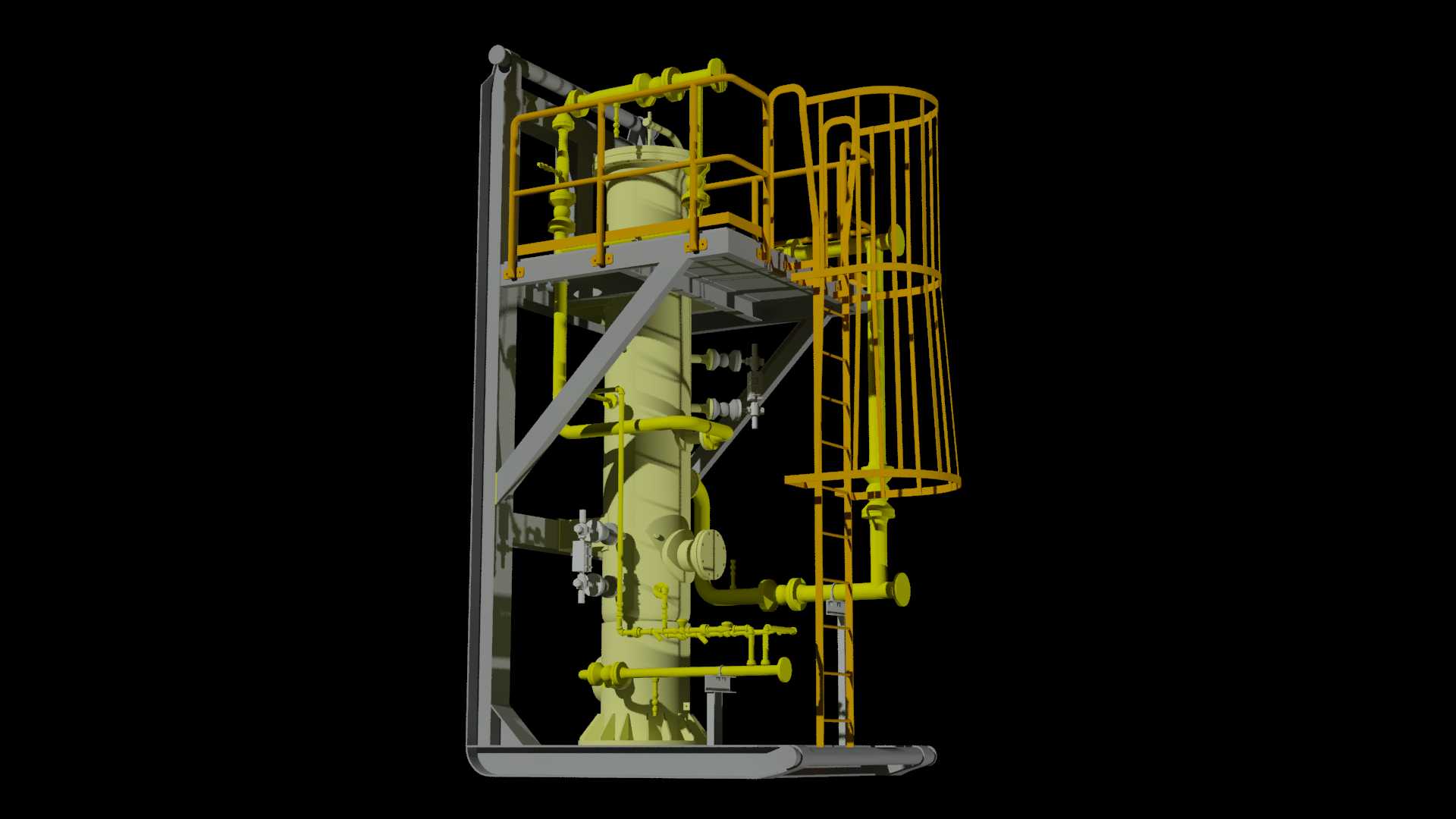

该集成装置主要面向中小型化工生产、油气田井口处理、精细化工溶剂回收等场景设计，将介质过滤与冷凝收集功能整合在同一撬装底座上，可直接运输至作业现场完成管线对接后投用，省去现场分步安装设备、搭建操作构架的繁琐流程，适配野外作业、临时生产站点、车间技改扩容等对安装周期要求严苛的使用场景。设备核心功能分为两部分，下部立式罐体承担介质过滤作用，可拦截工艺流体中携带的固体杂质、颗粒状结垢物，避免杂质进入后续冷凝环节堵塞换热流道，保障下游冷凝工序的流通效率；上部及侧部连通的冷凝水箱结构，可对过滤后的高温气态介质进行降温冷凝，将气态介质转化为液态完成收集，实现介质的净化与相态转换一体化处理。设计阶段采用立式布局思路，将过滤罐体作为核心承力构件，所有附属管路、操作平台、爬梯护笼均依托罐体与撬装底座进行固定，最大化压缩设备的横向占地面积，撬装底座预留标准叉车孔与吊点，满足短途转运与吊装就位的需求。设备外围设置带护栏的操作平台，平台高度对应罐体顶部阀门、仪表的操作位置，配套带护笼的垂直爬梯，满足日常巡检、阀门操作、仪表校准的作业安全要求，爬梯踏步采用防滑结构，护笼间距符合高空作业防护标准，避免作业人员坠落风险。管路上预留了仪表安装接口、排污接口、放空接口，可根据实际工艺需求加装压力变送器、温度传感器、排污阀等配件，适配不同介质的处理工况。整体安装边界控制在小型货运车辆的运输尺寸范围内，撬装底座采用型钢焊接成型，具备足够的结构强度，可承受满液状态下的设备总重量，同时可缓冲运输过程中的颠簸震动，避免管路连接部位出现形变泄漏。罐体与管路连接部位采用法兰对接结构，便于后期拆解检修、更换过滤内件，冷凝段的管路采用顺向排布设计，减少介质流动的阻力损失，提升冷凝回收的效率。
