工业通风系统用高效空气过滤装置

这款高效空气过滤装置主要面向工业场所的通风净化需求设计，可广泛适配工厂生产车间、机场航站楼、大型商业综合体等大空间公共与工业场景的通风系统，作为通风管路中段的核心净化单元，承担进风或回风环节的空气颗粒物过滤功能，能够有效拦截空气中的粉尘、气溶胶、悬浮微粒等杂质，保障送入室内的空气洁净度达标，同时也可用于工业生产工序的排风预处理，避免含尘气流直接排放或损伤后端通风设备。

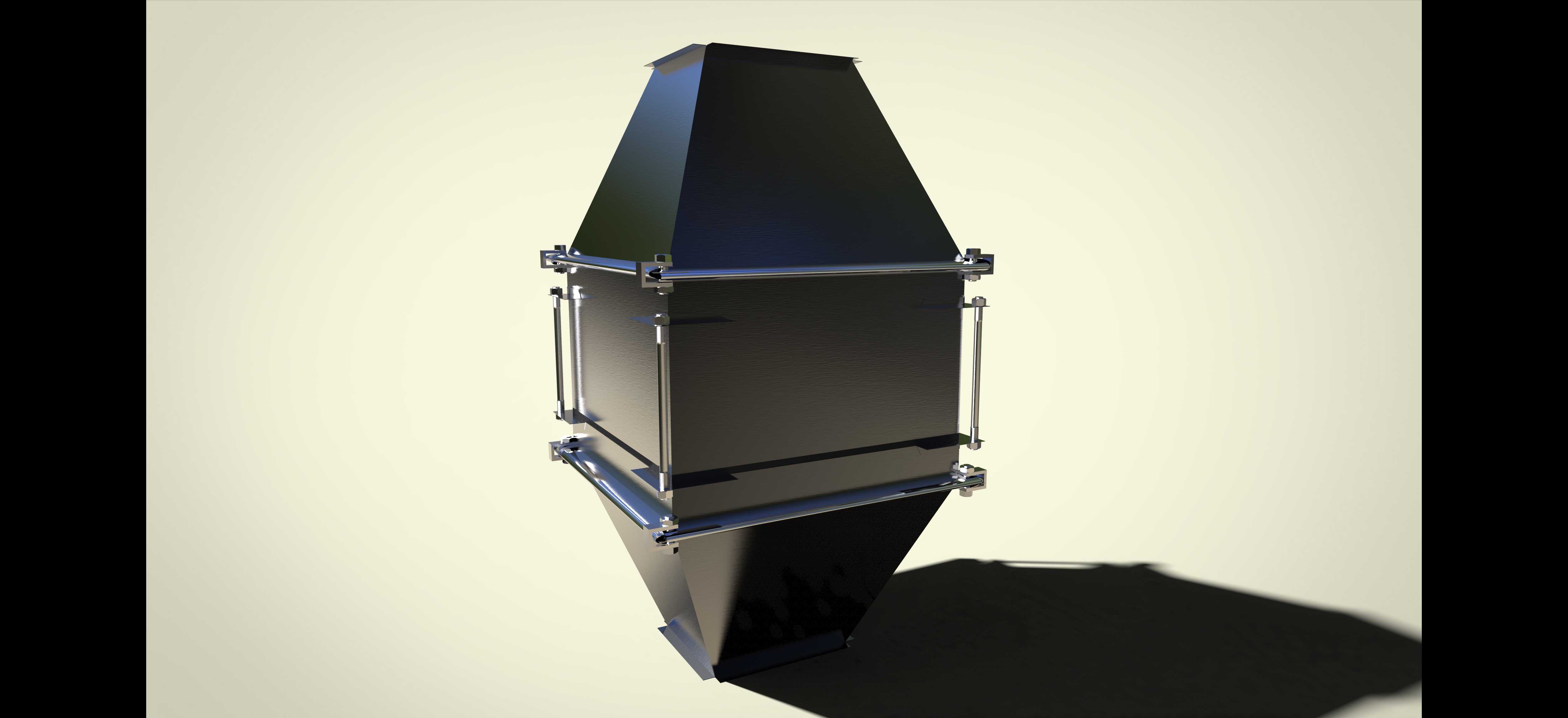

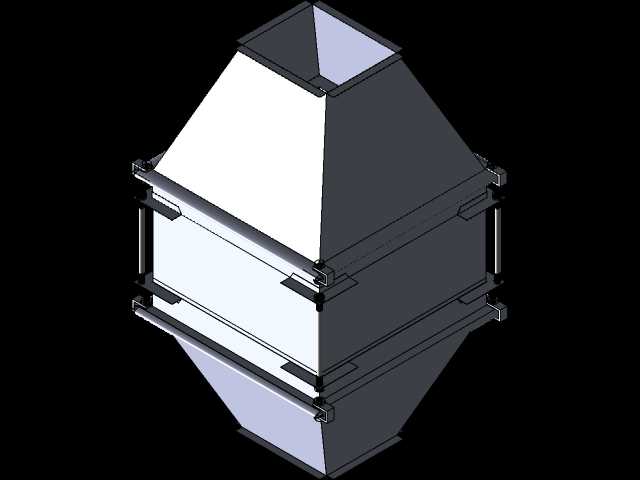

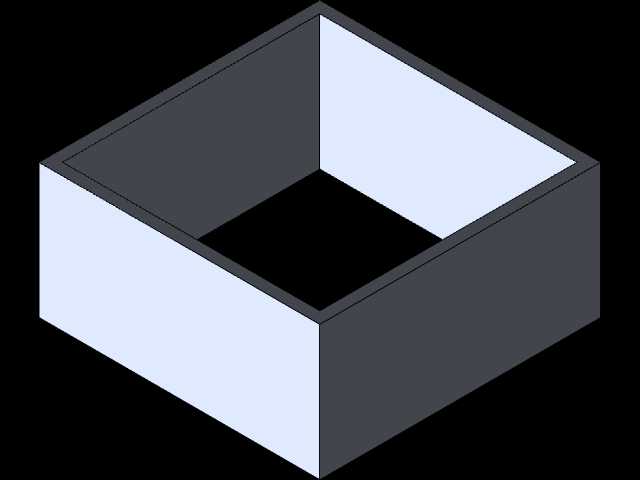

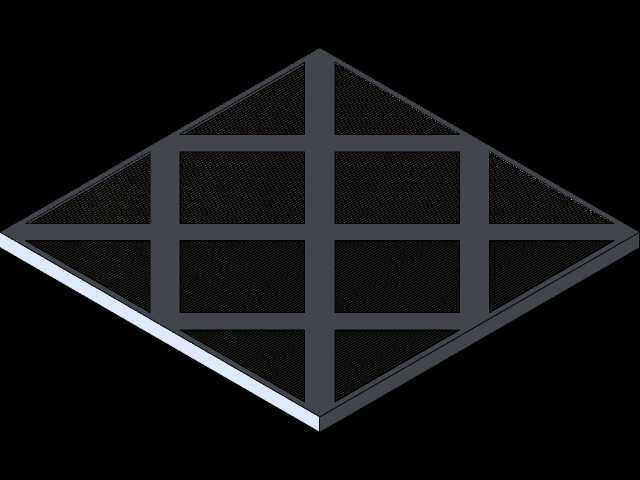

从功能特性来看，该装置采用上下锥段过渡加中段直筒过滤腔的结构设计，上下两端的锥形收口能够与不同管径的通风风管平顺对接，减少气流在变径位置的涡流损耗，降低通风系统的运行风阻，提升整体送风效率。中段直筒腔体为核心过滤段，预留了充足的滤料安装空间，可根据实际净化等级需求适配不同效率等级的过滤芯体，满足从初效到高效的多级过滤要求；腔体外部设置的快装锁紧结构，无需额外专用工具即可完成滤料段的拆装，大幅降低日常运维更换滤料的操作难度，缩短设备停机维护的时间。

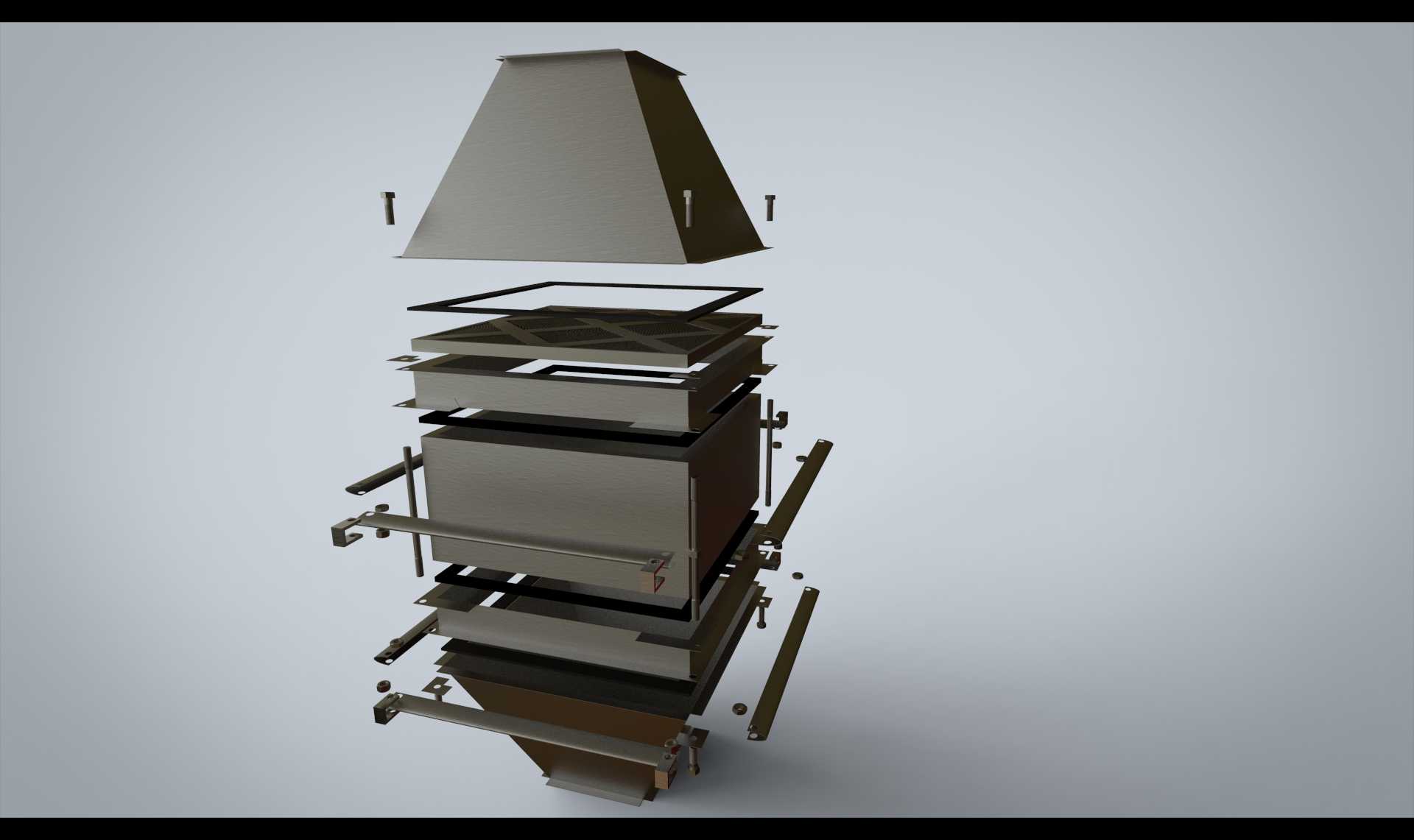

设计过程中充分考虑了工业现场的安装与使用边界，整体结构采用对称式布局，重心沿设备中轴线分布，吊装或落地安装时都能保持稳定的受力状态，无需额外设计复杂的承重支撑结构。设备外壳采用密封式拼接设计，所有连接位置都预留了密封件安装槽，能够避免未经过滤的气流从拼接缝隙泄漏，保障过滤效率的稳定性；外部的拉杆式锁紧结构均匀分布在腔体四周，锁紧力均匀覆盖密封面，长期运行也不会出现局部密封失效的问题。外形尺寸方面，上下锥段的收口角度经过气流仿真优化，既保证了与常规通风风管的对接适配性，也控制了设备整体的轴向长度，能够适配吊顶内、设备夹层等狭小安装空间的边界要求，无需对现有通风管路进行大规模改造即可完成加装替换。设备整体的金属外壳结构具备足够的结构强度，能够承受通风系统常规运行的风压波动，适配不同风量的通风系统使用场景。
