集成式螺杆制冷压缩机组结构设计

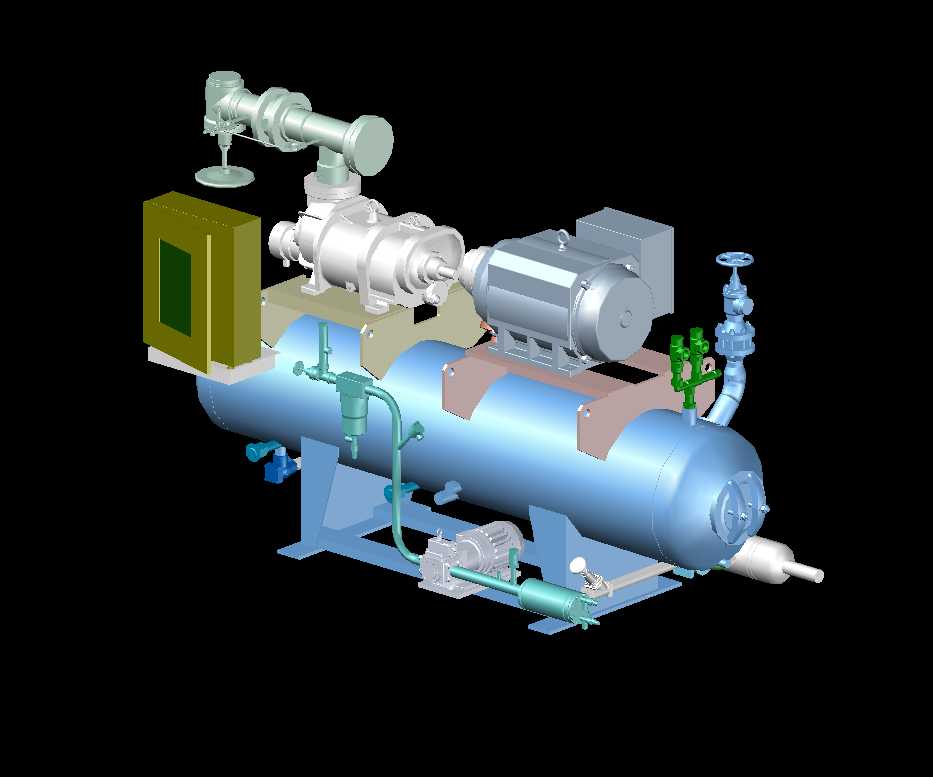

该螺杆式压缩机组主要面向大中型商用制冷、工业工艺冷却场景设计，可适配冷链物流冷库、大型商超中央制冷系统、化工生产工艺冷却、大型中央空调冷源站等核心应用场景，作为制冷循环的核心动力部件，承担着吸入低压低温气态制冷剂、将其压缩为高压高温气态后输送至冷凝环节的核心功能，是整个蒸气压缩制冷循环的动力来源。整套机组采用集成撬装式设计思路，将螺杆压缩主机、驱动电机、卧式油气分离储液罐、油路控制阀组、吸气过滤组件、排气截止阀组、供油回路部件全部整合在统一的焊接底架上，无需现场拆分组装核心部件，仅需对接外部制冷管路、供电线路与冷却水路即可投入运行，大幅降低现场安装的施工难度与周期。设计过程中充分考虑了设备运行的振动控制需求，压缩主机与驱动电机之间采用刚性联轴器直联传动，避免皮带传动带来的效率损失与维护需求，主机与电机的安装支座均设置了橡胶减震垫，阻隔运行振动向底架与安装基础传递；卧式储液罐体采用鞍式支座与底架固定，罐体上集成了视液镜、安全阀接口、压力检测接口、油路进出口接口，将油气分离、制冷剂储液、油分芯安装的功能整合在同一罐体内，减少外部连接管路的数量，降低制冷剂泄漏的潜在风险。油路系统设计覆盖了主机喷油冷却、轴承润滑、轴封密封的多重需求，罐体底部的冷冻油经过滤后通过独立管路输送至主机的各个润滑点，吸收压缩过程产生的热量后随高压制冷剂气体回到罐体内完成油气分离，分离后的油液重复参与循环，无需频繁补充冷冻油。机组的安装边界充分考虑了常规机房的布置需求，底架预留了标准的地脚螺栓安装孔位，所有阀门、检测仪表的操作位置均朝向日常巡检的操作侧，预留了足够的操作空间，无需额外预留过大的检修通道；吸气口与排气口均采用标准法兰连接结构，可适配不同管径的工程管路，顶部的吸气过滤组件采用快拆结构设计，可在不停机的状态下完成滤芯更换维护，整套机组的结构布局紧凑，在保证所有部件可维护性的前提下尽可能压缩整体占地面积，适配多数中小型制冷机房的空间条件，运行过程中可通过管路上的各个阀门完成能量调节、油路切换、停机隔断等常规操作，满足不同冷量需求下的工况调节要求。
