移动式小型空气压缩机组外观结构设计

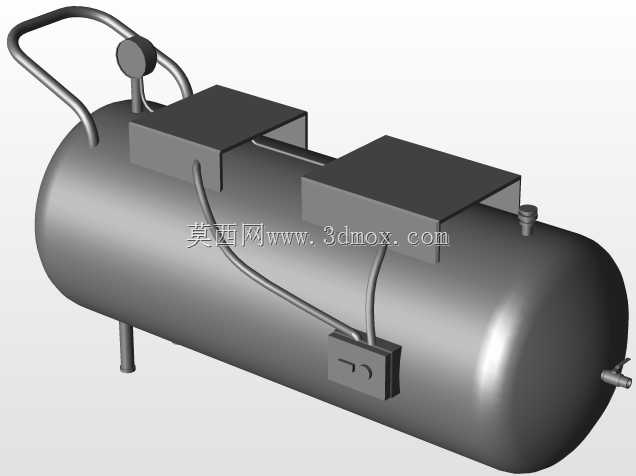

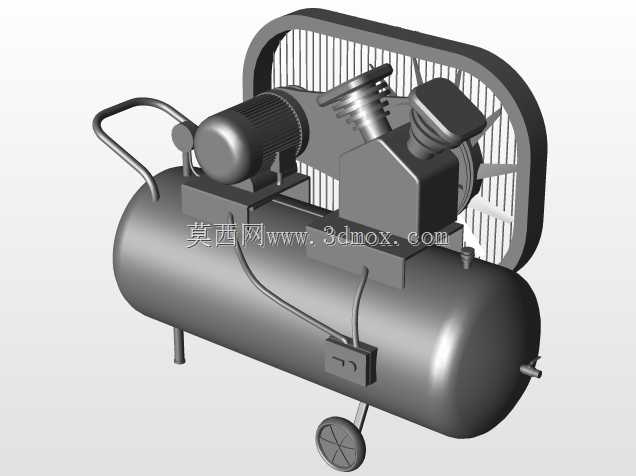

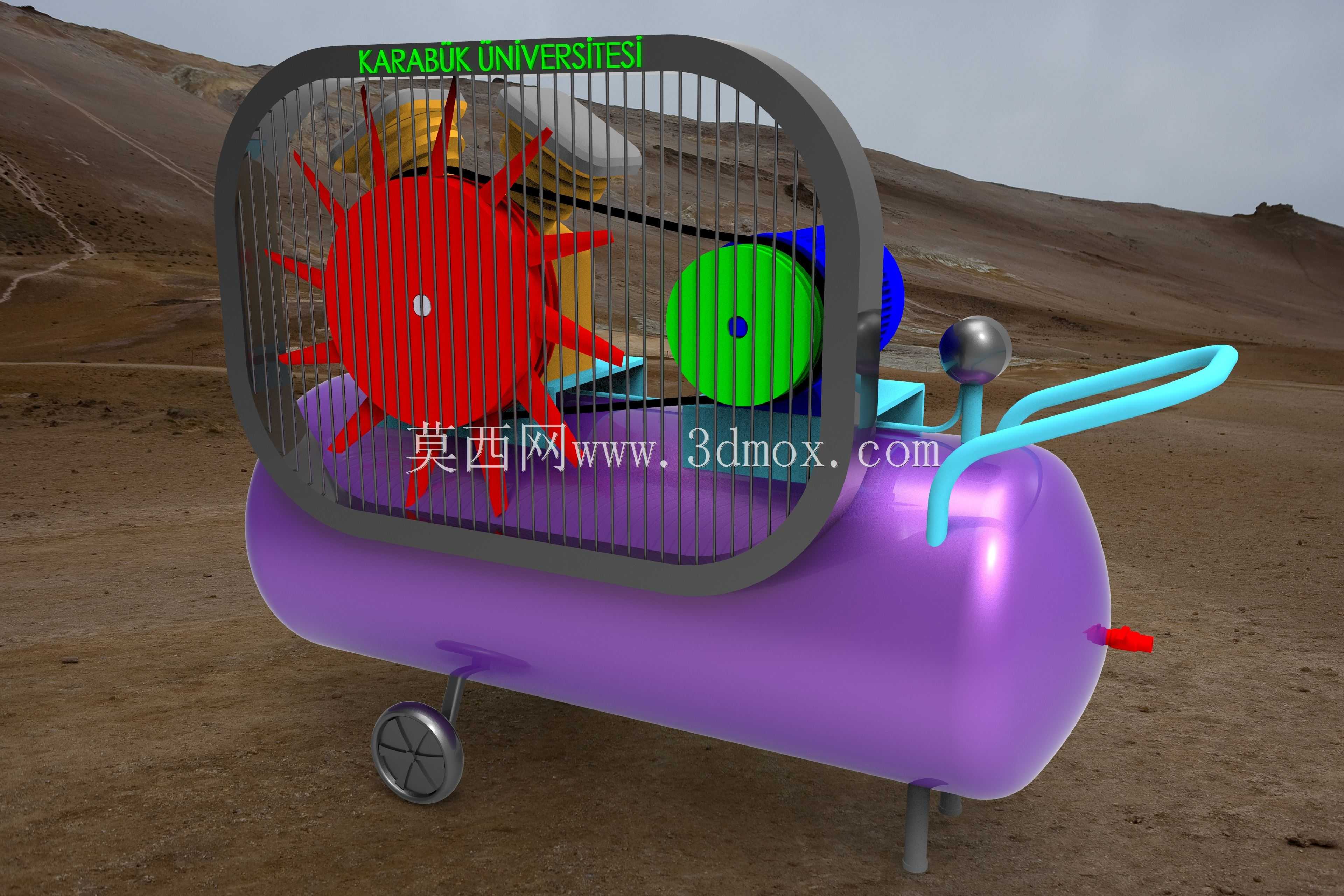

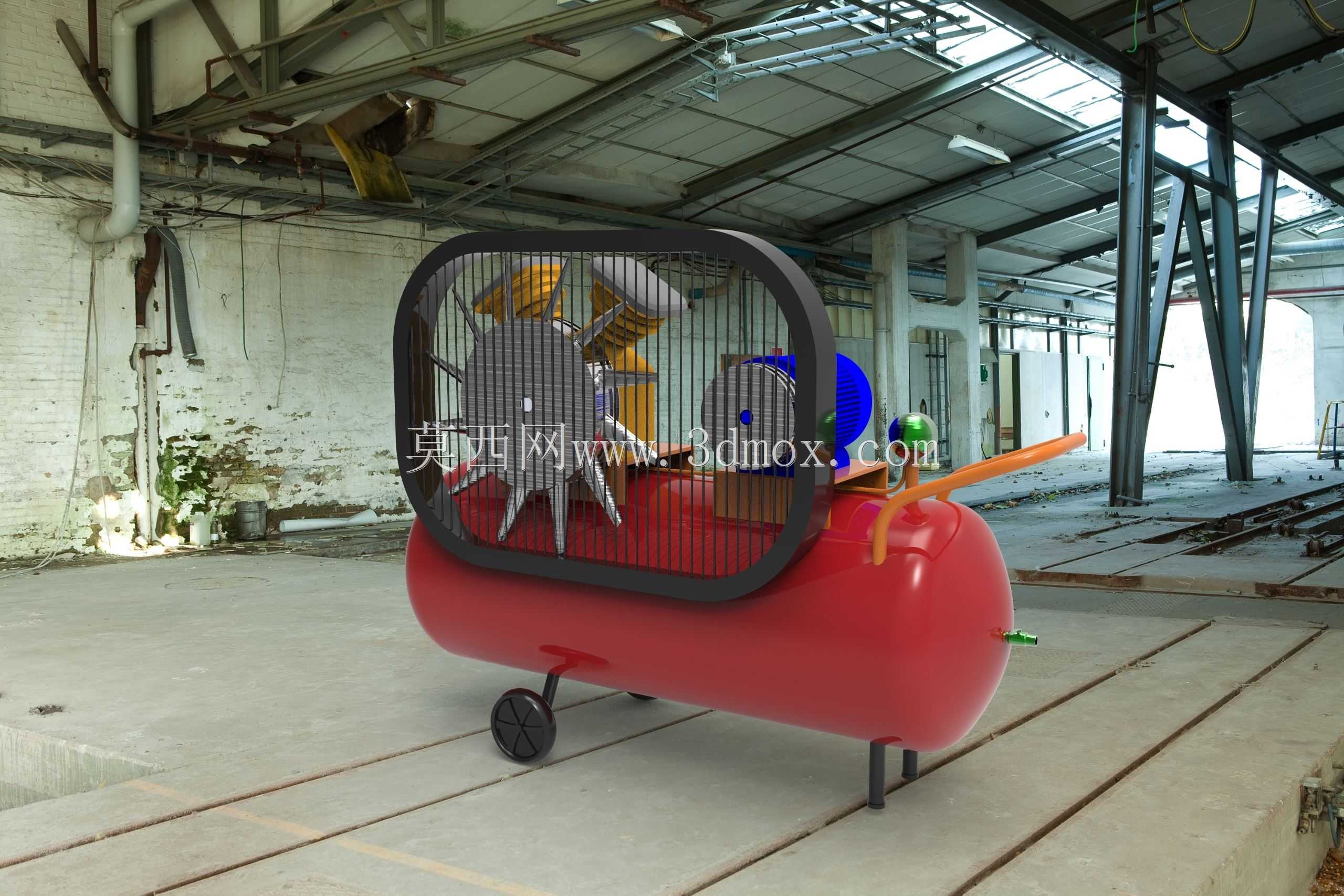

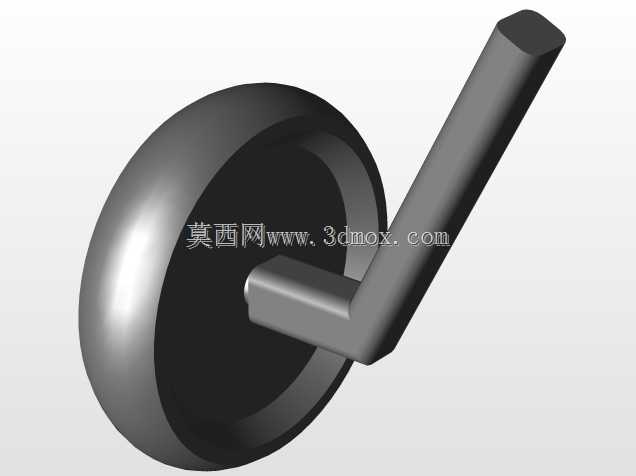

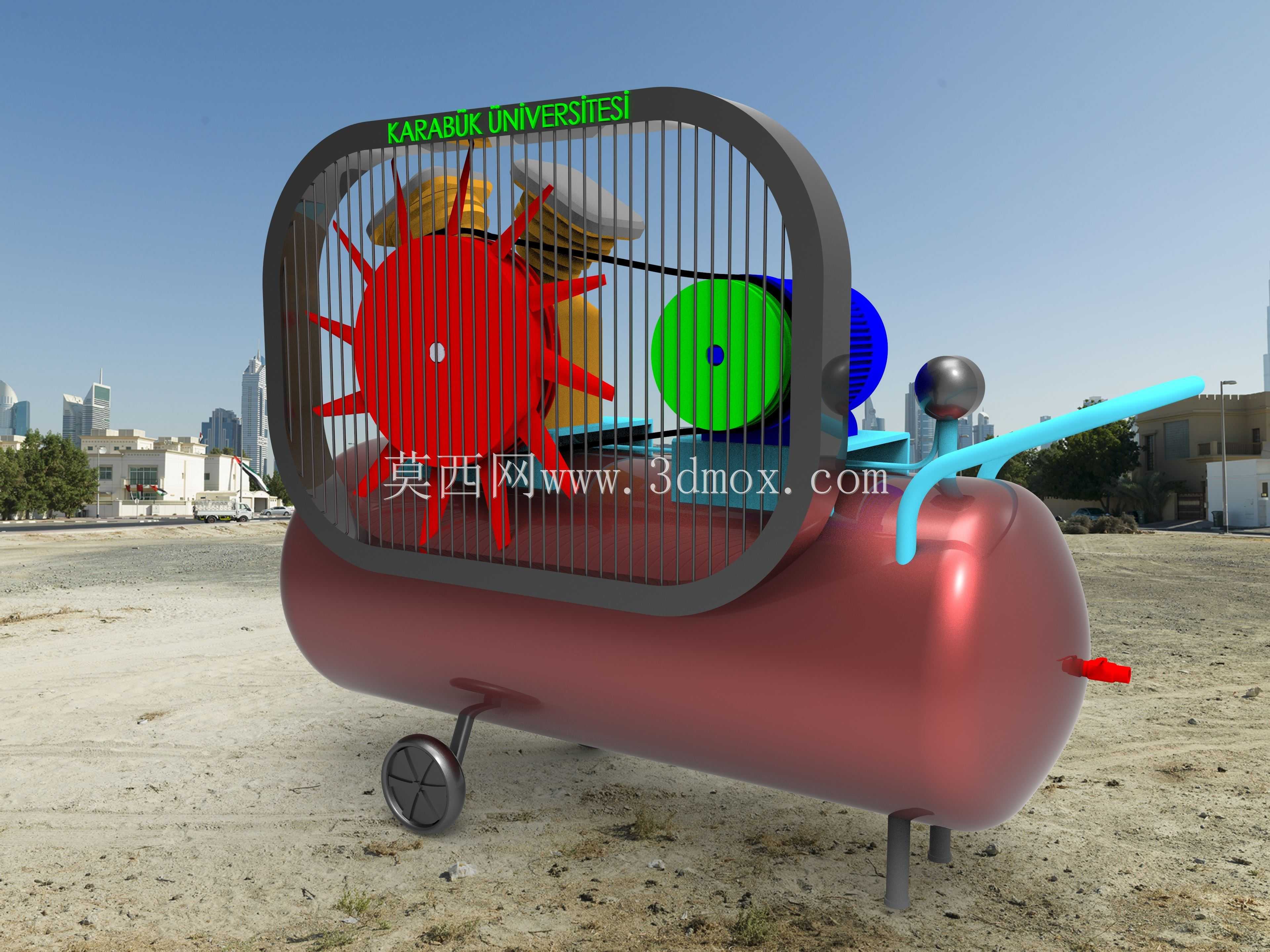

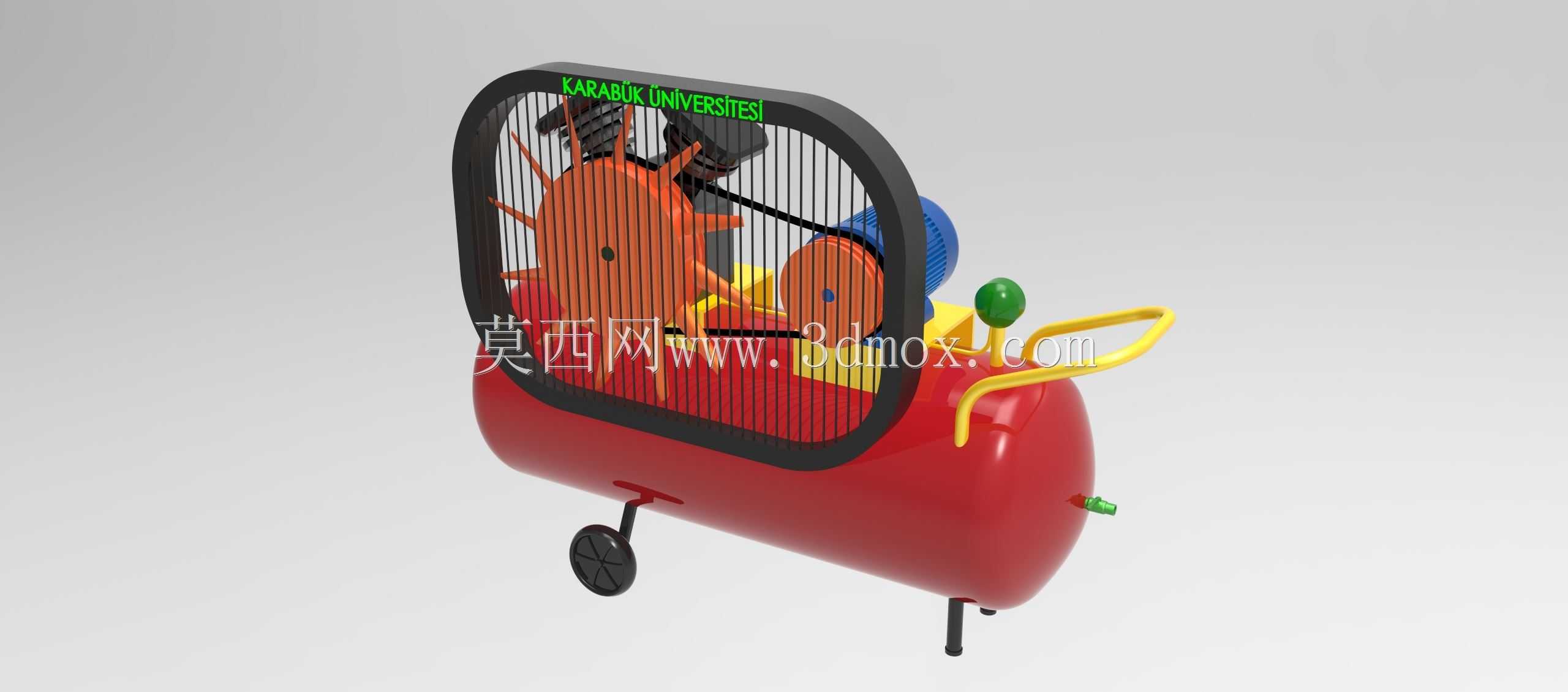

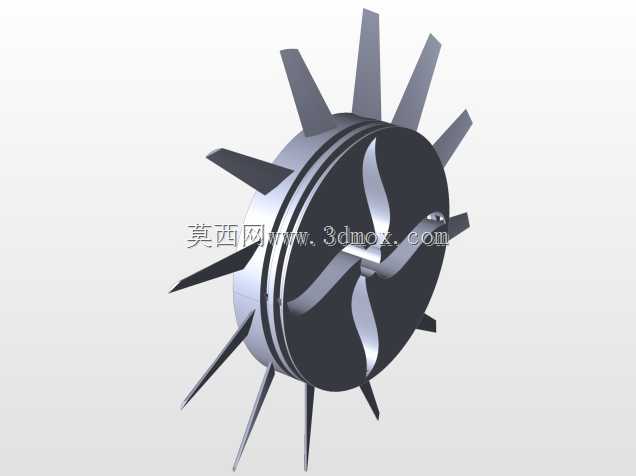

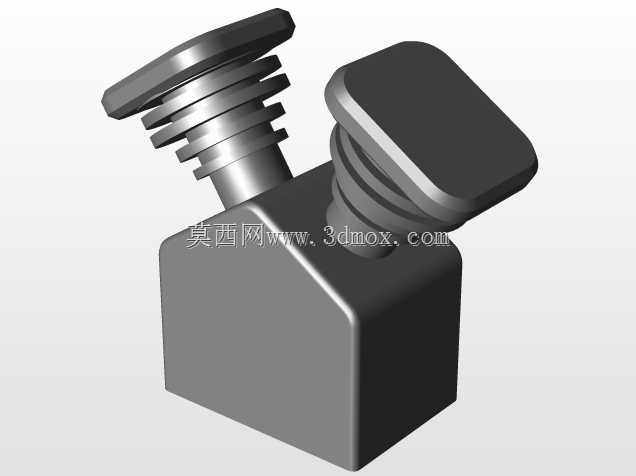

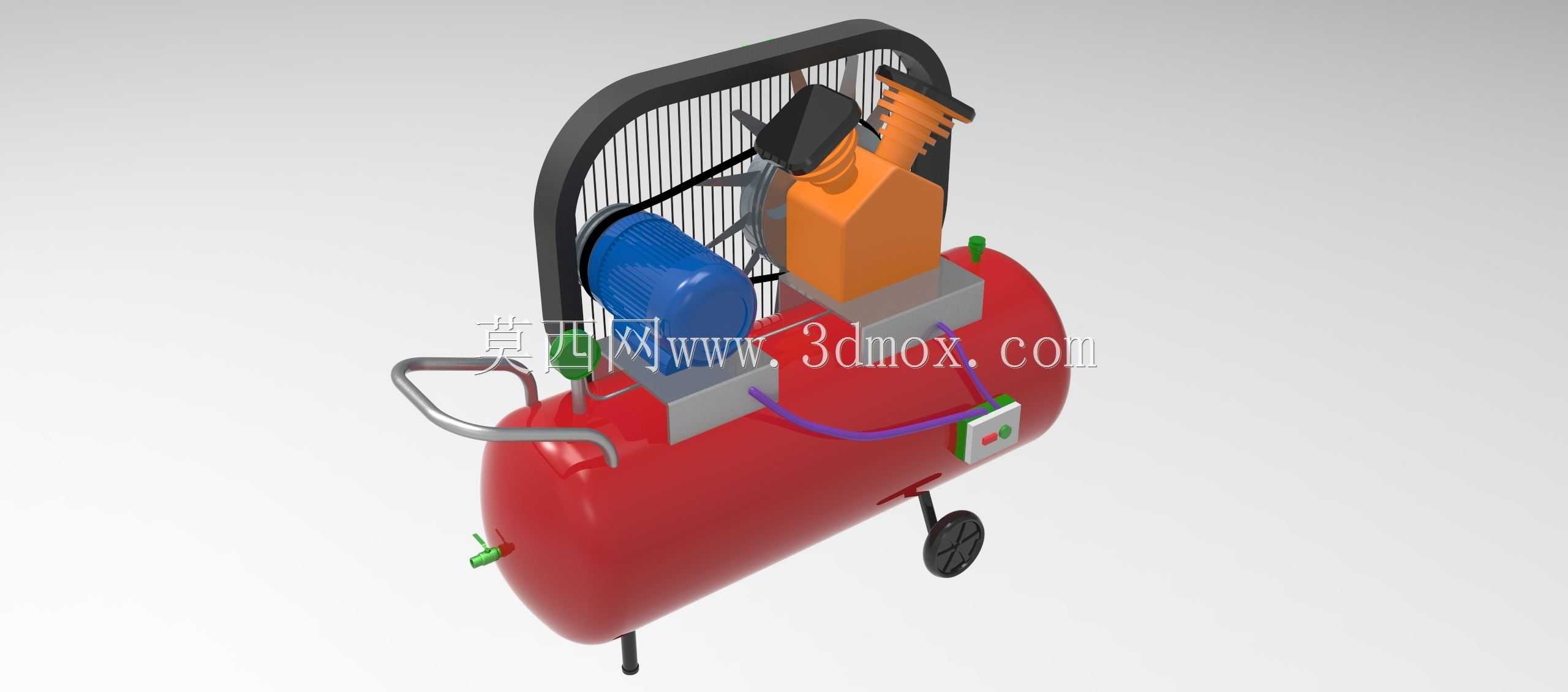

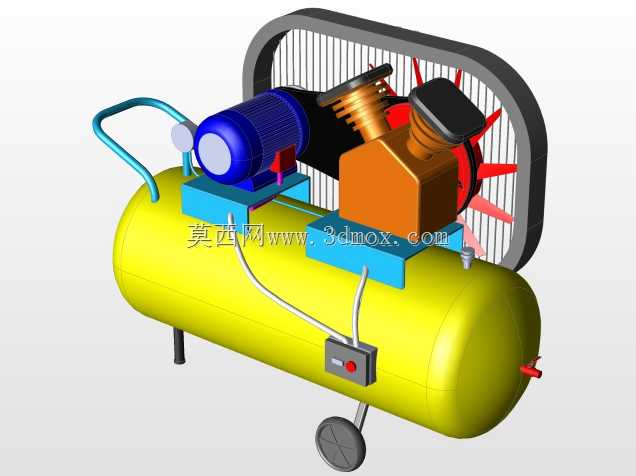

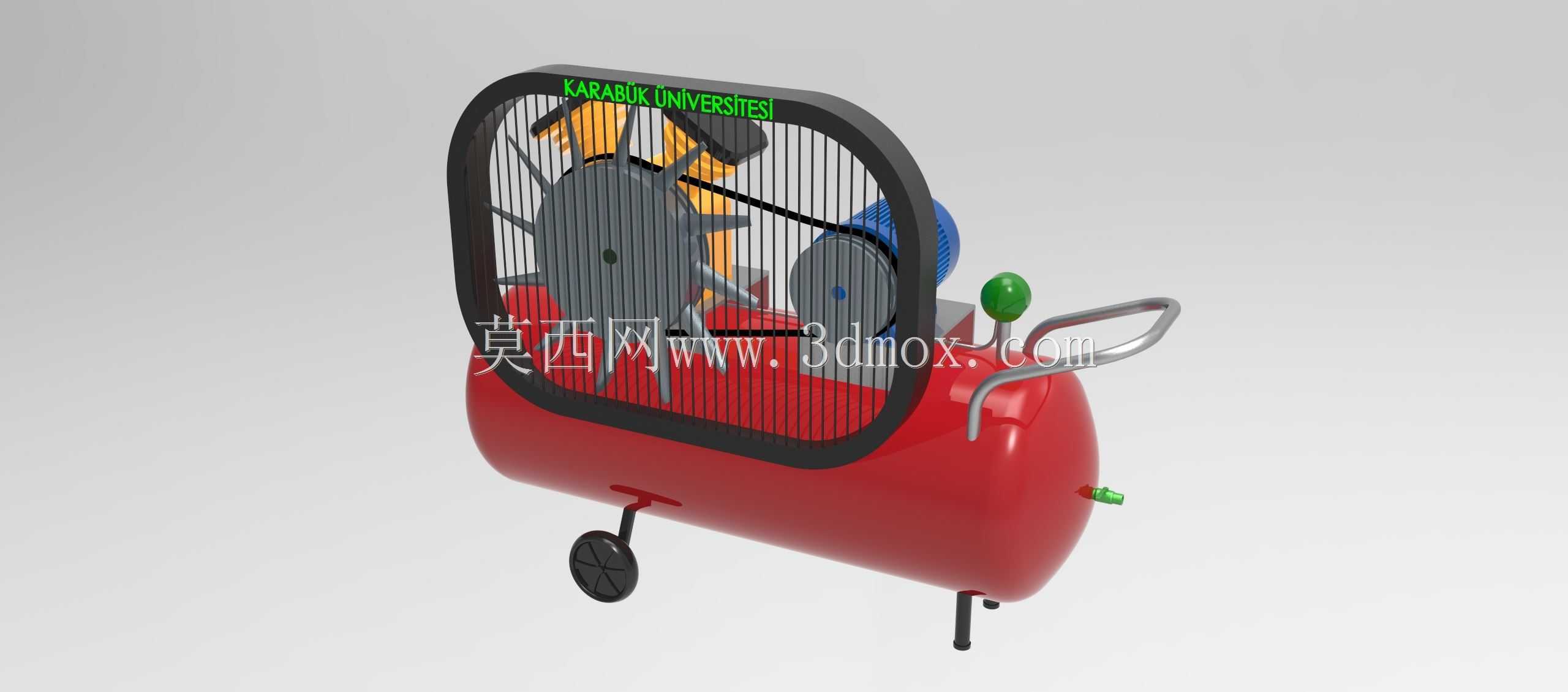

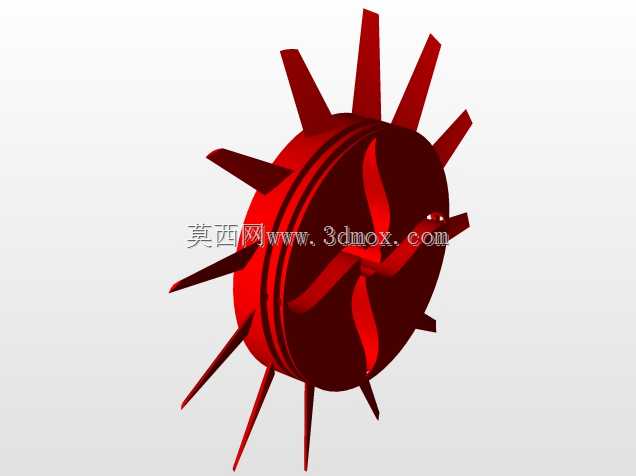

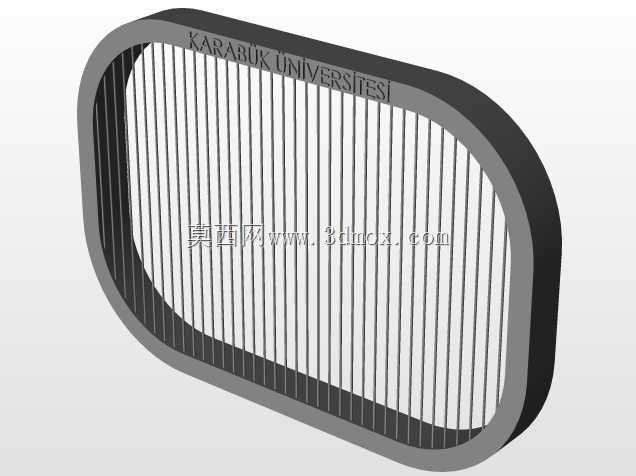

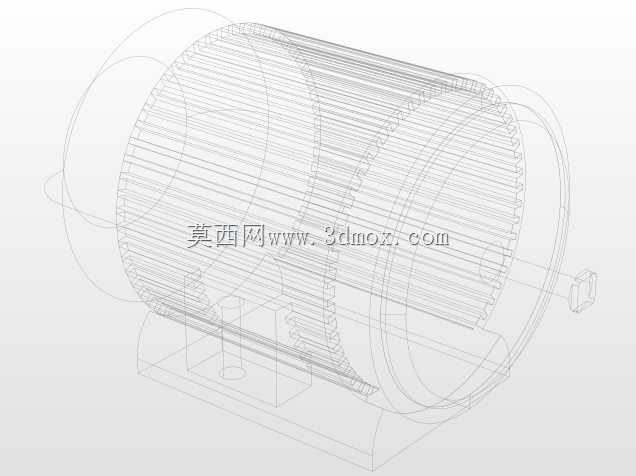

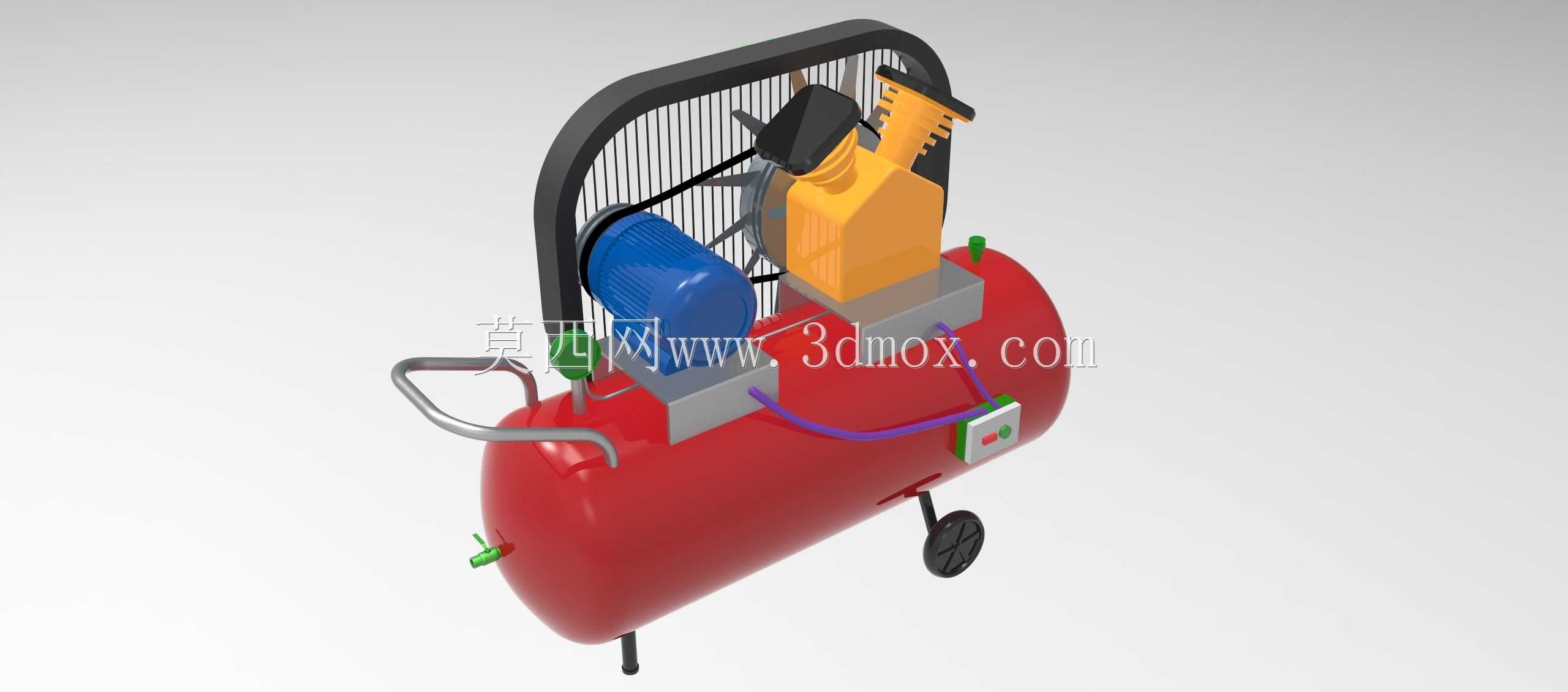

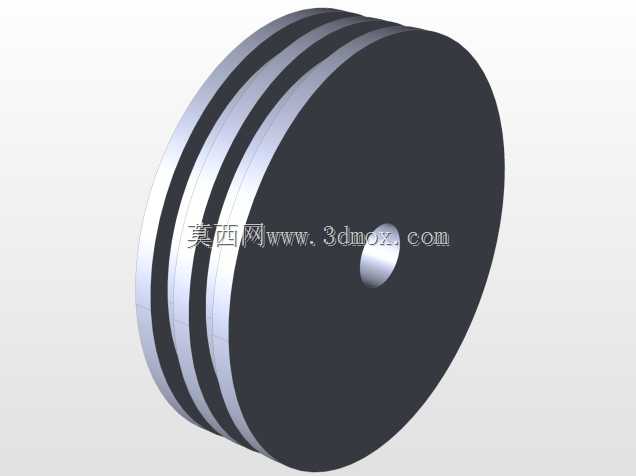

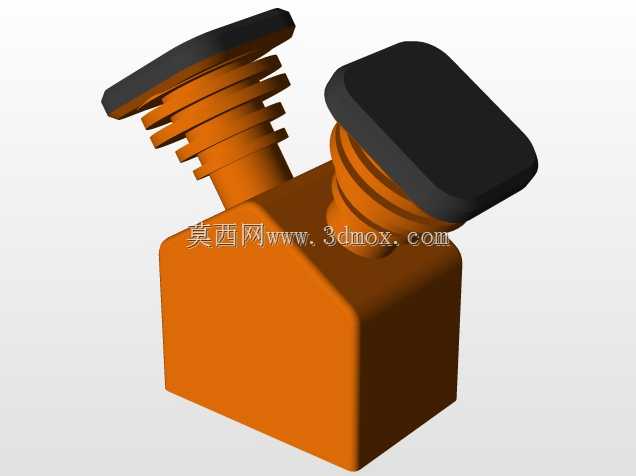

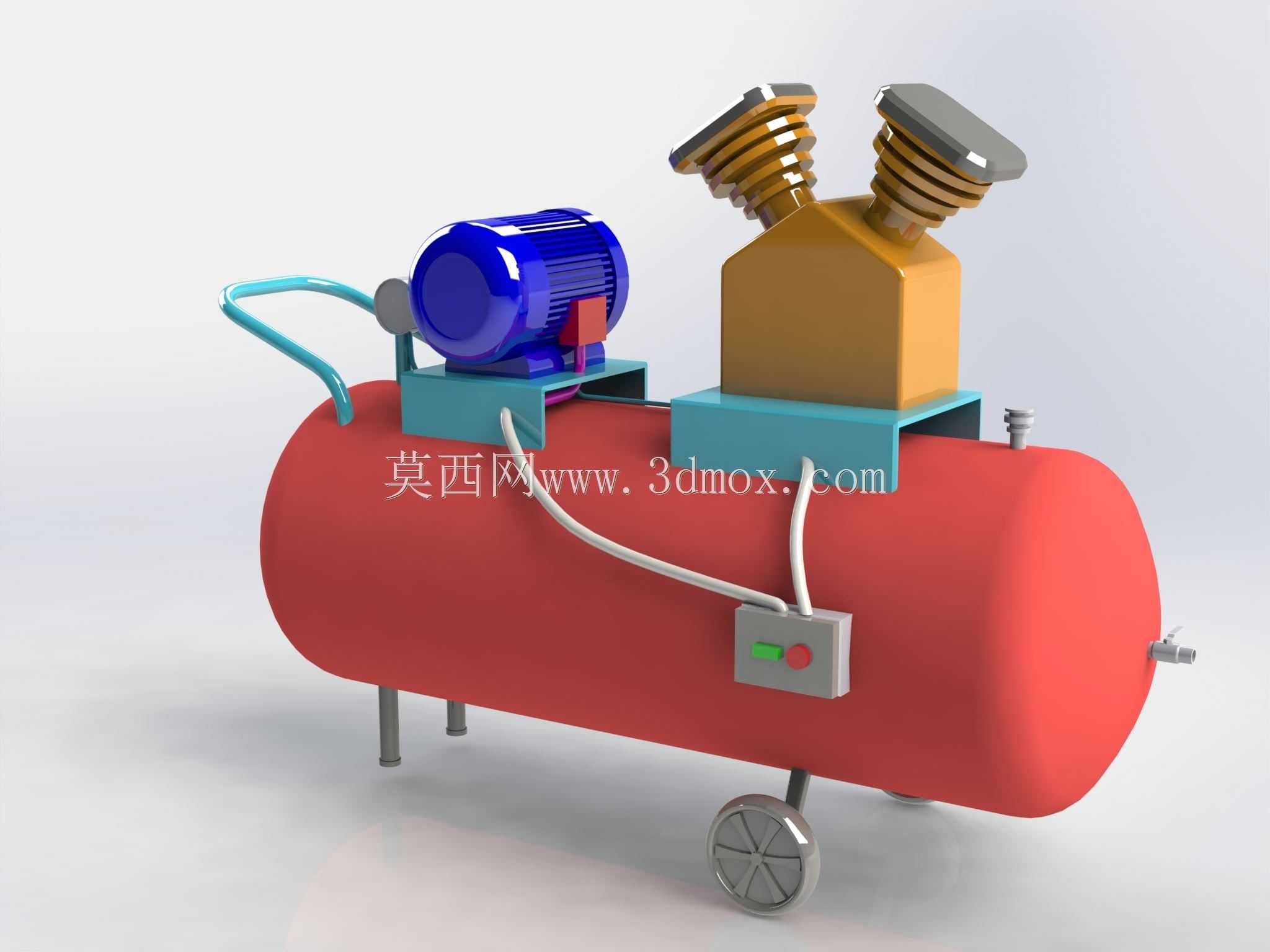

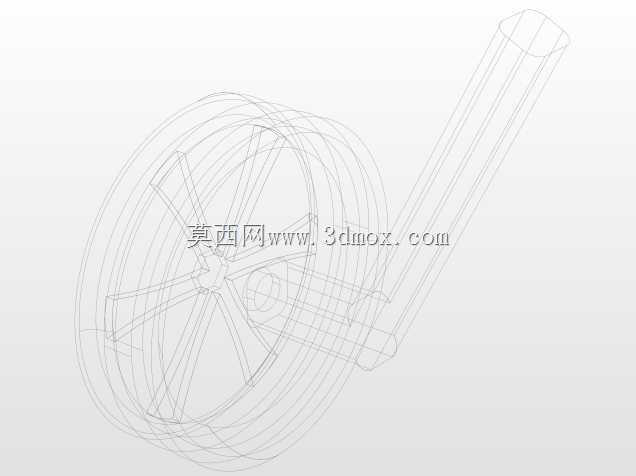

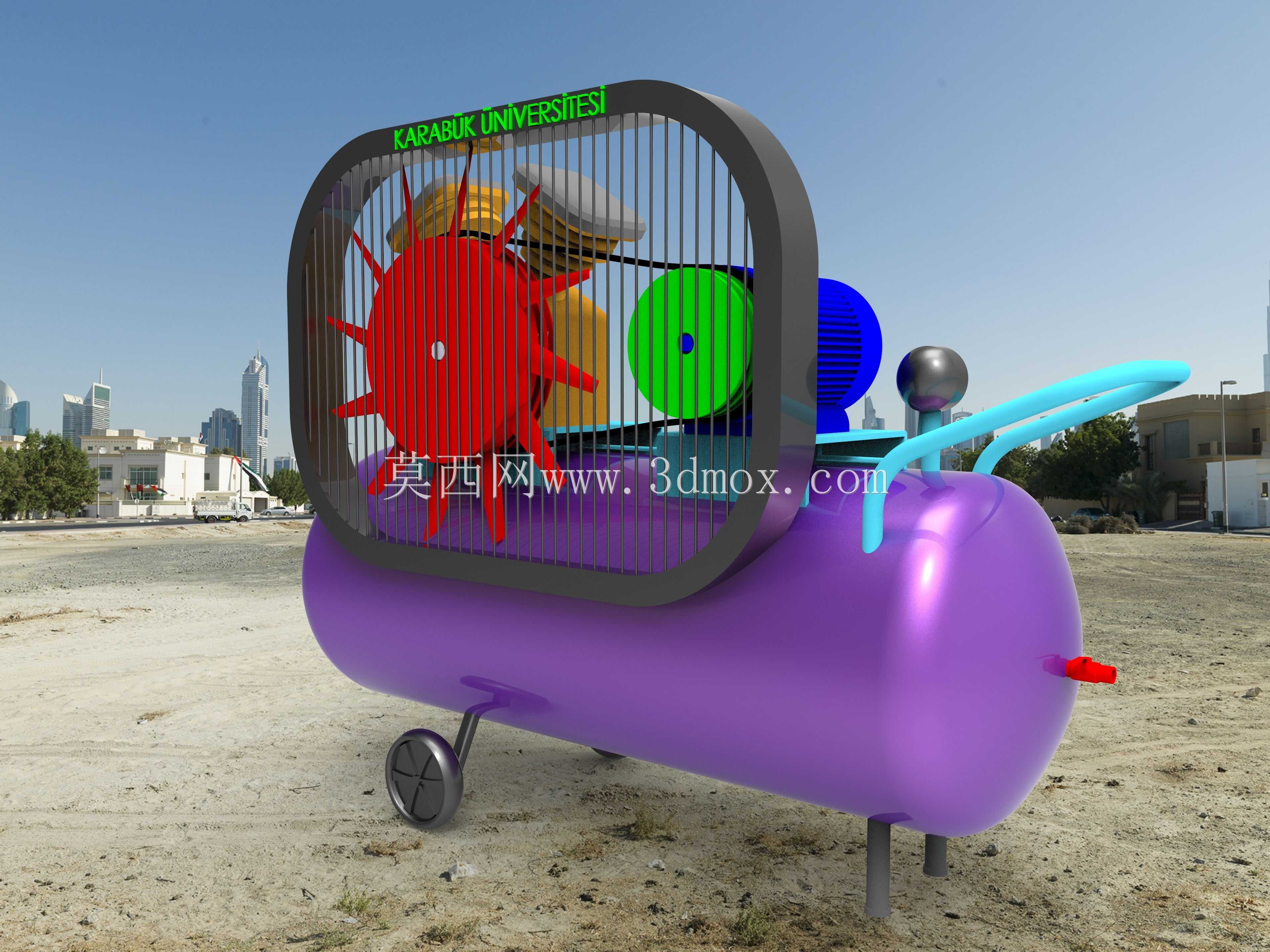

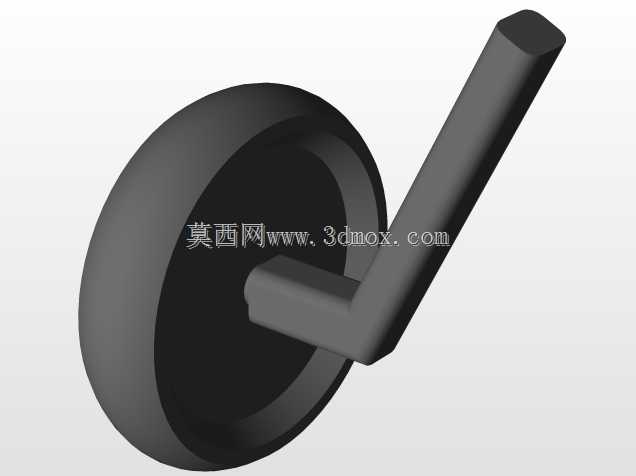

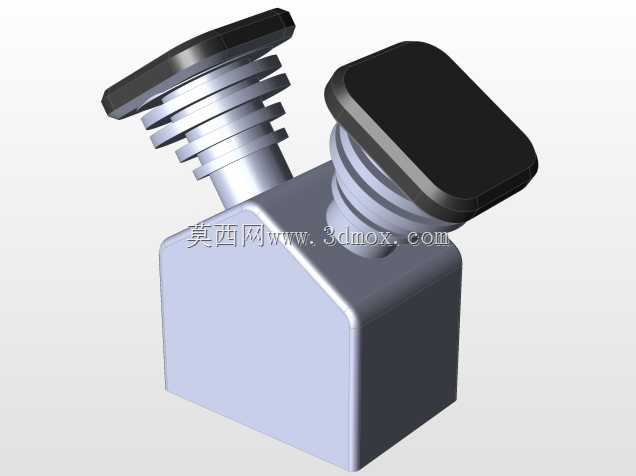

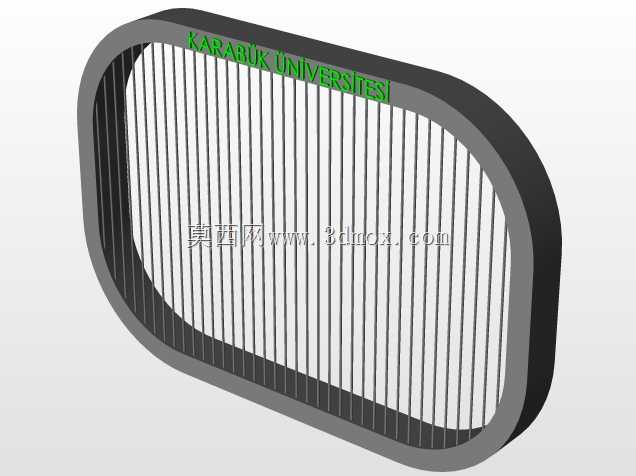

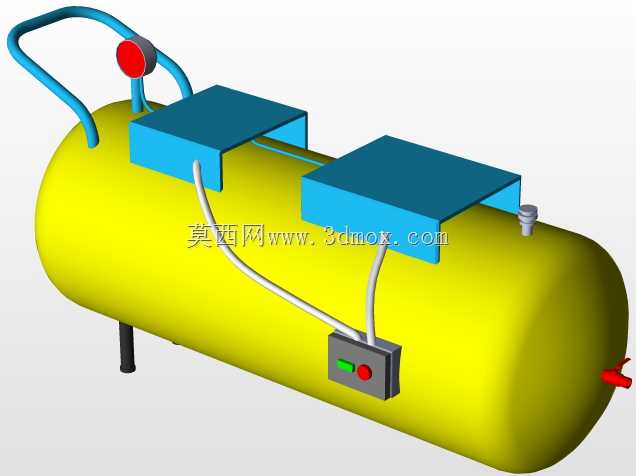

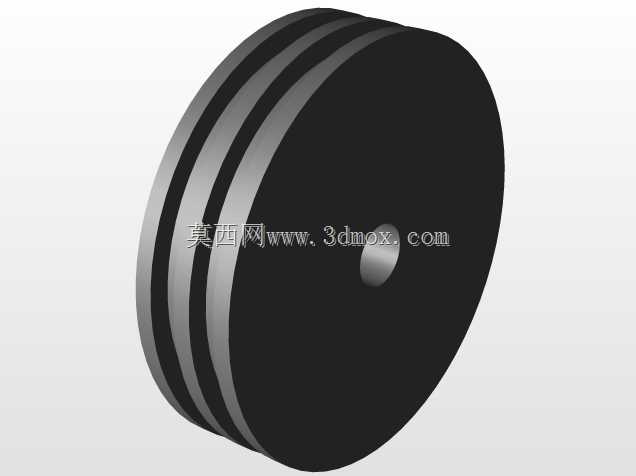

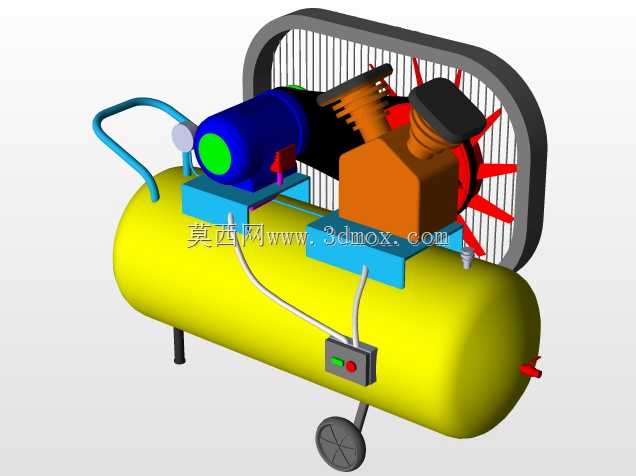

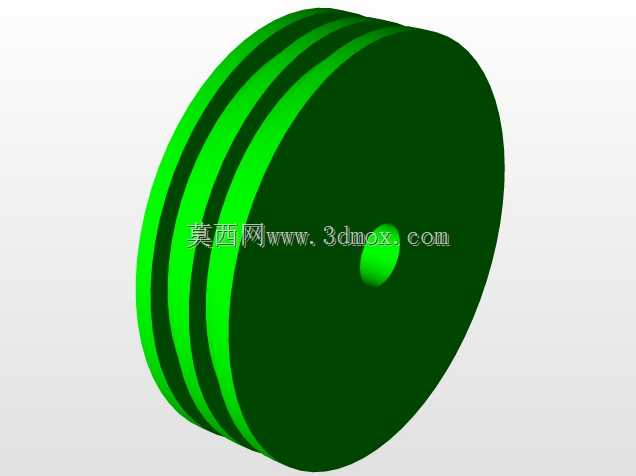

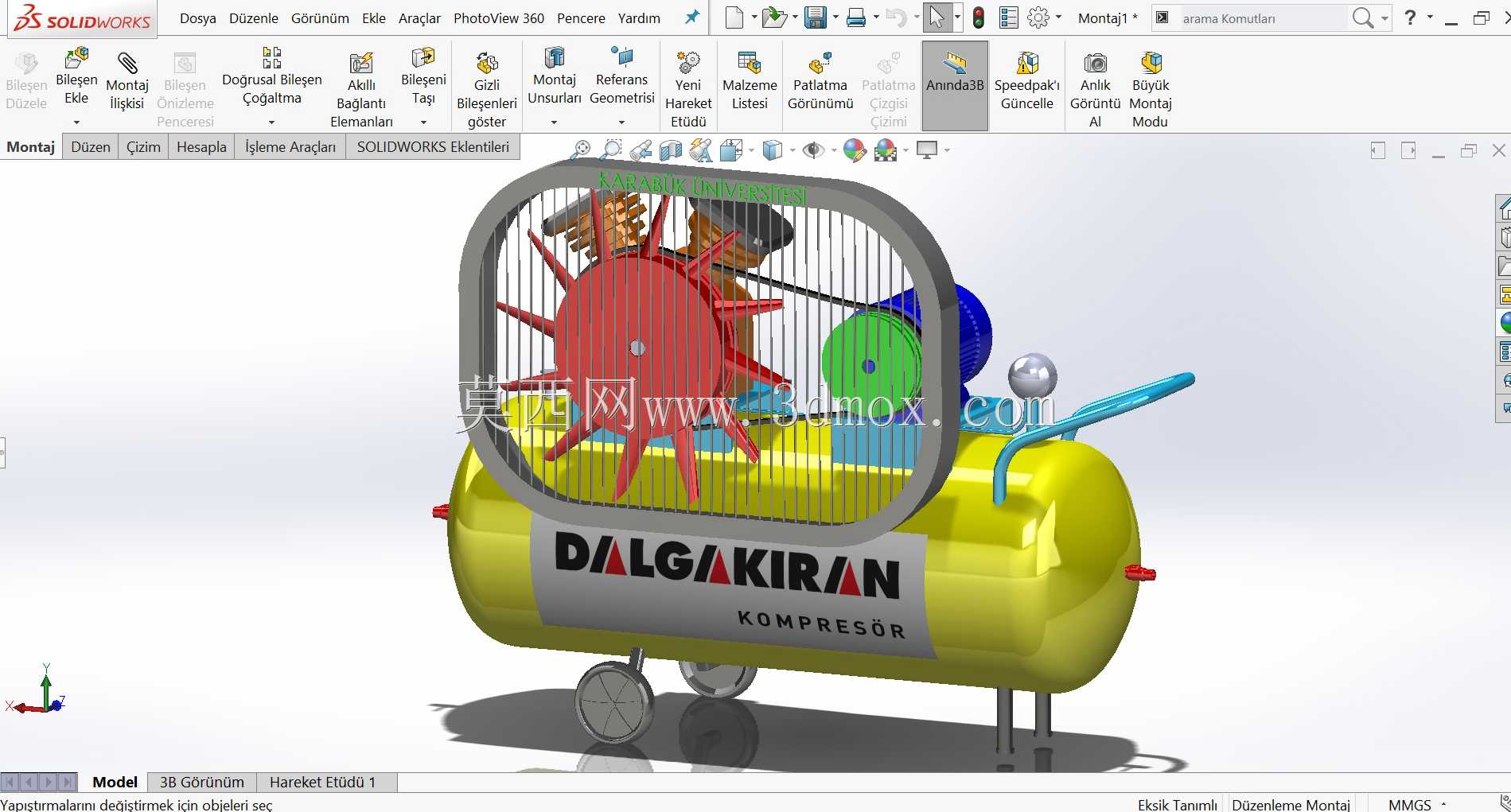

这款移动式小型空气压缩机组，主要面向小型加工门店、家装施工、户外维修作业、汽修补胎、家装喷漆等需要灵活移动气源的应用场景，能够为气动扳手、气动钉枪、喷漆枪、吹尘枪等各类气动工具提供稳定的压缩空气动力输出，解决固定气源无法覆盖流动作业需求的痛点。设备整体采用卧式储气罐作为承载基体，将动力压缩单元、传动防护结构、移动行走组件、操作扶手全部集成在罐体之上，整体结构紧凑，重心贴近地面，推移过程中稳定性好，不会轻易出现侧翻问题。在功能设计上，卧式圆柱形储气罐可以储存压缩后的高压空气，缓冲压缩单元工作时的压力脉动，输出气压更平稳，同时罐体底部预留了排污接口，可以定期排出罐内积存的冷凝水，避免罐体内壁锈蚀，延长设备使用寿命。传动部分采用带轮传动结构，大尺寸红色从动带轮兼具飞轮储能作用，能够降低动力输出的波动，让整机运行更平顺，外侧加装的椭圆形网格防护罩完全覆盖传动带与带轮区域，避免作业过程中异物卷入传动结构，也能防止操作人员误触运动部件引发安全事故，防护罩顶部预留的标识区域可张贴设备警示标识与参数说明。动力压缩单元布置在罐体上方靠后侧位置，通过支架与罐体刚性连接，压缩缸头外侧设置了散热鳍片结构，能够在运行过程中快速散发压缩做功产生的热量，避免设备长时间工作出现过热问题。移动组件采用单前轮加后部支撑脚的结构，配合罐体侧上方延伸出的弧形弯管扶手，单人即可轻松推移设备转换作业位置，扶手末端设置的球形挡头可以避免推移过程中手部滑脱，操作手感更舒适。整机安装边界充分考虑小型作业场景的空间限制，整体宽度控制在常规入户门可通行范围内，长度适配普通小型货运车辆的后备箱装载尺寸，罐体底部的支撑脚高度预留了足够的排水操作空间，日常维护无需额外垫高设备。外观配色上采用辨识度较高的色彩分区设计，储气罐主体采用醒目的紫色涂装，运动部件采用高饱和度的红、绿配色，扶手采用浅蓝色，既能够让操作人员快速识别不同功能区域，也能在作业现场起到较好的安全警示作用，避免人员误碰高温部件或者运动结构。
