压力机配套管材弯制工装结构设计

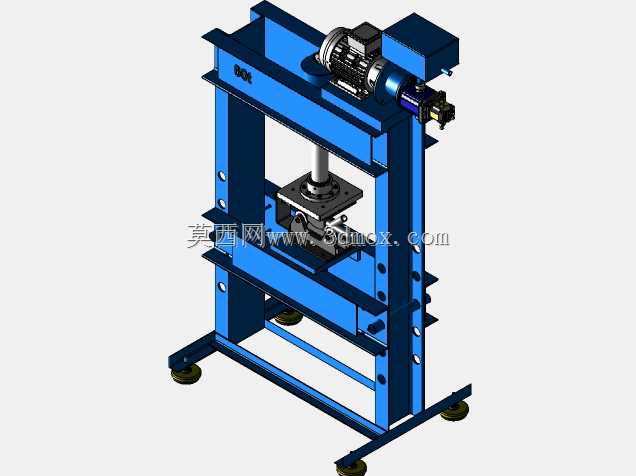

这款弯管装置主要适配车间现有压力机设备使用，面向五金加工、金属构件生产、管路预制等场景的管材冷弯作业需求，解决小批量多规格管材弯制时专用设备投入高、简易弯管精度差的痛点。在实际生产场景中，水暖管路预制、钢结构护栏加工、小型设备流体管路排布等环节，经常需要对不同管径的金属圆管进行定角度弯制，传统手工弯管容易出现管材扁瘪、弯折角度偏差、弯弧半径不一致的问题，而专用数控弯管设备对于零散小批量加工而言成本过高，这款依托压力机动力的弯管装置刚好填补了这一应用空白。装置整体采用模块化分体设计思路，核心结构分为定位基座、弯制成型模块、管材夹持限位组件三个部分，安装时直接通过基座的螺栓孔固定在压力机工作台面，无需对原有压力机结构进行改造，适配常规开式压力机的滑块行程与工作台安装边界，整体安装占用空间不超过0.3立方米，可根据待加工管材的管径、目标弯弧半径快速更换成型模头，换模过程无需复杂调校，普通车间操作人员即可在短时间内完成规格切换。功能设计上，装置的夹持组件采用自适应抱合结构，弯制过程中会牢牢贴合管材外壁，避免管材在受力弯折时出现轴向窜动，同时成型模头的弧面经过圆角过渡处理，弯制时管材受力均匀，有效减少管壁凹陷、外侧拉裂的不良问题，限位挡块可根据目标弯折角度进行位置调整，配合压力机的行程控制，能够稳定实现15度到120度范围内的定角度弯管，弯制成品的角度误差可控制在1度以内，弯弧处的圆度保持率可达90%以上，完全满足常规金属构件、管路安装的精度要求。设计过程中充分考虑了车间实际使用的耐用性需求，所有与管材接触的受力部件均采用调质钢材加工，表面做淬火硬化处理，长期反复受力也不会出现模面凹陷、磨损变形的问题，基座部分采用加厚钢板焊接成型，整体刚性充足，弯制大管径管材时不会出现基座晃动、结构变形的情况，装置的边角位置均做了倒角处理，避免操作人员上下料时被尖锐边角划伤，日常维护仅需定期在铰接转动位置加注润滑脂即可，无需复杂的保养流程。在安装边界适配方面，装置的进料端预留了足够的管材送料空间，最长可支持1.2米长度的管材单次弯制作业，出料端也预留了弯制成型后的管材避让空间，不会出现弯制完成后管材与装置结构干涉卡滞的问题，既可以配合压力机完成单次定角弯制，也可以通过多次调整管材送进位置，实现多段连续弯管的加工需求，适配圆管、薄壁方管等多种常见金属型材的弯制加工，能够有效降低小批量管材弯制作业的设备投入成本，提升零散弯管加工的成品精度与作业效率。
