民用五金把手压制成型模具结构设计

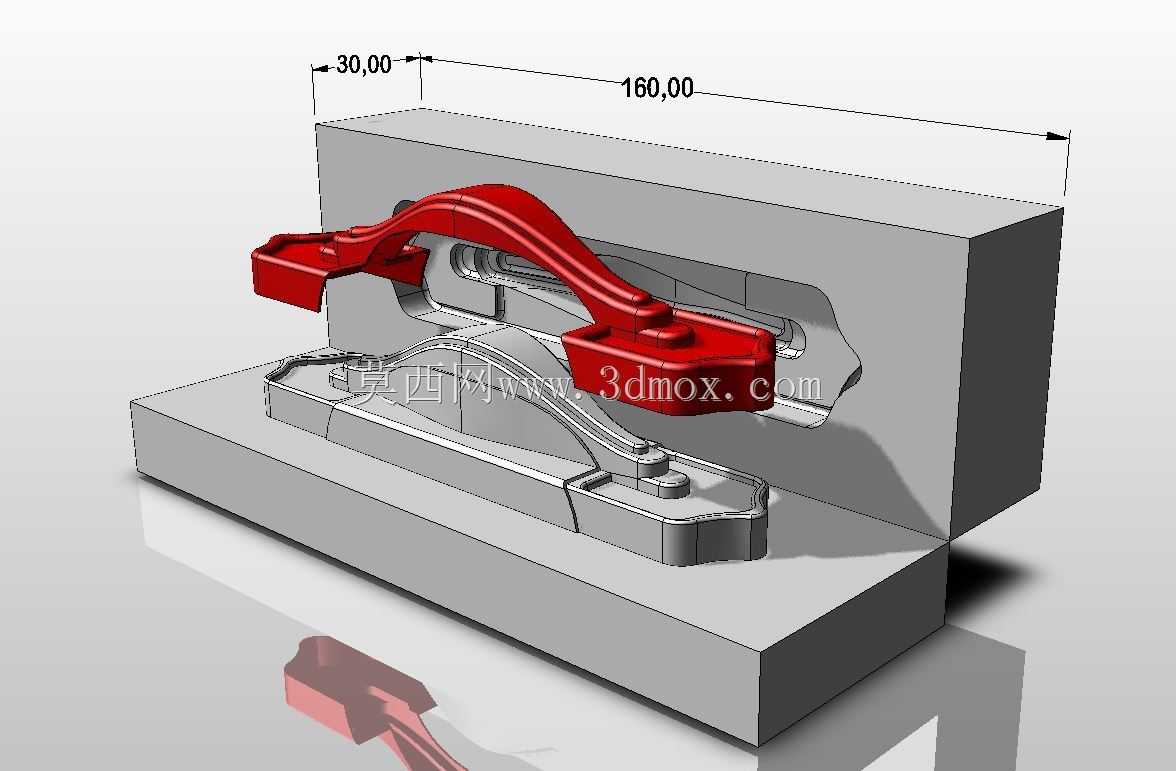

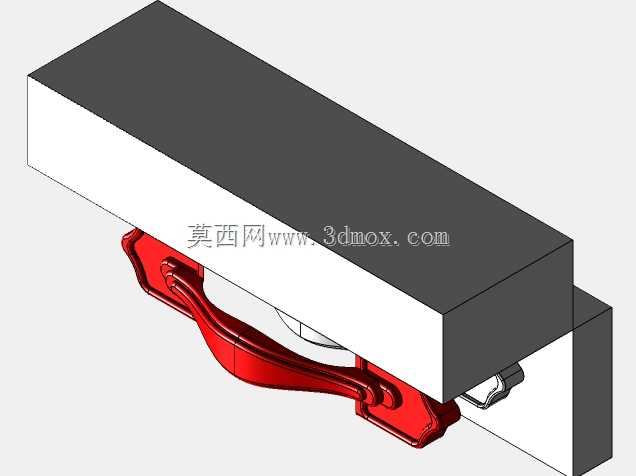

这套成型模具主要应用于民用五金执手类零件的批量压制成型工序，适配中小吨位立式压力机的安装工位，可直接装夹在设备工作台面完成连续生产作业，覆盖家装门窗配件、小型箱柜锁具配套把手的加工场景，能够满足中小批量五金加工车间的日常生产需求，替代传统多工序铣削加工的低效方案，大幅降低异形曲面把手的单件加工成本。模具整体采用上下对开式模架结构，上下模合模后形成与把手外形完全贴合的封闭型腔，开模状态下可清晰看到型腔内预置的把手成型工位，红色示意的成型件完整嵌入下模型腔，合模时上模下压即可完成坯料的压制成型，成型后开模即可直接取出成品，无需额外的复杂脱模辅助机构，适配普通操作工人的快速作业流程。设计过程中优先考虑了成型件的曲面贴合精度，针对把手的弧形握持曲面做了分型面的顺滑过渡处理，避免合模时出现错台、飞边过厚的问题，分型面沿把手的最大轮廓线布置，确保成型后坯料的飞边可通过简单的打磨工序快速去除，减少后续精加工的工作量。模具的整体外形长度控制在160mm，宽度方向预留30mm的装夹定位边，可直接适配常规小型压力机的工作台T型槽装夹尺寸，无需额外制作过渡装夹板，上下模的导向结构采用模架自带的定位止口设计，合模时可自动找正型腔位置，避免反复调整定位的繁琐步骤。模具的型腔部分采用整体式铣削加工而成，型芯与型腔的配合间隙控制在合理范围内，既保证成型时坯料不会过度溢出，又能避免合模时出现刚性磕碰损伤模面，针对把手两端的安装凸台结构，型腔内做了精准的让位与成型结构，成型后可直接得到带安装位的毛坯件，减少后续二次加工的工序。日常生产中，这套模具可适配常见的金属压制成型坯料，加热后的坯料放入下模型腔后即可合模保压，保压完成后开模即可取出成型件，整套作业流程单工位节拍可控制在数十秒内，能够稳定支撑日均数百件的生产需求，模体采用常规模具钢材质制作，可承受长期反复压制的载荷，日常维护仅需定期清理模面残留、检查合模间隙即可，无需复杂的养护流程。
