双速齿轮变速箱三维结构设计

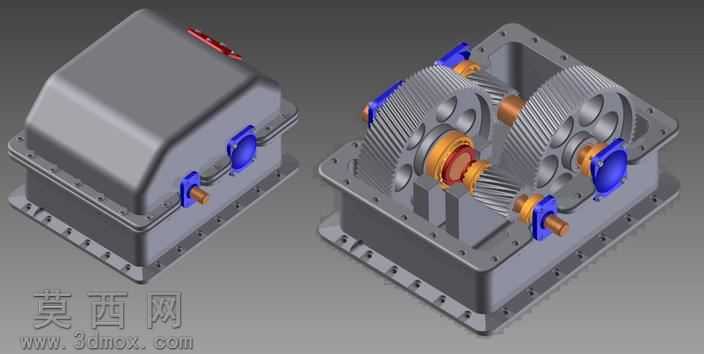

本作品为双速变速箱的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体包含封闭箱体、斜齿轮传动组、传动轴、端盖密封组件、换挡操纵结构等核心部分，完整还原了两速变速传动机构的真实装配关系。建模过程中严格遵循机械设计公差规范，对每一个零件的尺寸参数进行关联约束，确保齿轮啮合间隙、轴系同轴度、箱体安装孔位等关键尺寸符合实际加工装配要求。渲染阶段采用金属质感材质模拟箱体铸铁外壳的哑光磨砂质感，对齿轮齿面、传动轴轴颈等加工面赋予金属抛光材质，端盖密封件采用蓝色工程塑料材质区分，换挡拨块采用红色醒目材质标识，通过光影渲染清晰展现内部传动结构的层级关系，无需剖切即可直观观察到斜齿轮的啮合状态、轴系的支撑布局以及箱体的加强筋结构。设计思路围绕两档变速的传动需求展开，采用平行轴斜齿轮传动方案，通过不同齿数比的齿轮副配合实现两档转速输出，箱体采用剖分式结构设计，上下箱体通过法兰螺栓连接，既保证了箱体的结构刚性，又便于内部齿轮组件的装配与后期维护；各传动轴两端通过轴承座与箱体连接，轴端设置密封端盖防止润滑油泄漏，同时预留了输入输出轴的外接安装接口，换挡机构设置在箱体顶部，可通过拨块滑移实现不同齿轮副的动力切换，整体结构紧凑，传动平稳，斜齿轮的选用有效降低了传动过程中的噪音与冲击载荷。建模过程中对所有零件进行了装配干涉检查，确保各运动部件在换挡、传动过程中无卡滞、无干涉，每一处倒角、圆角、安装孔位都按照实际加工工艺进行还原，既可以作为机械设计教学的演示案例，也可为同类型变速机构的设计优化提供参考，完整展现了双速变速箱从零件建模到整体装配、材质渲染的全流程设计成果。
