紧凑型两档齿轮变速传动装置设计

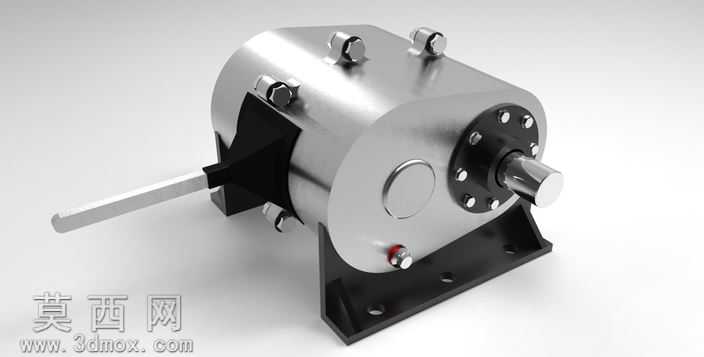

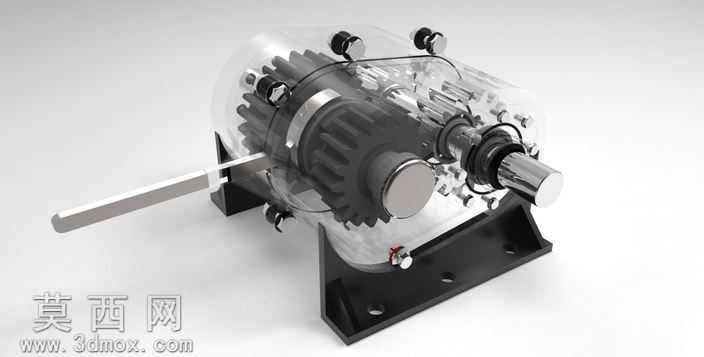

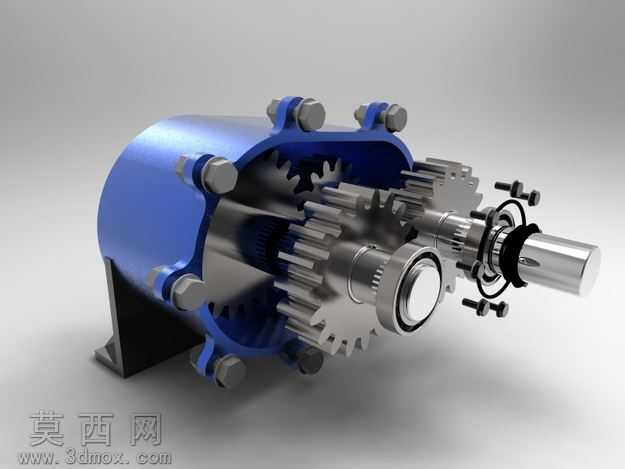

本作品为两档变速齿轮箱三维建模设计，整体采用卧式安装布局，建模过程严格遵循机械传动设计规范，在主流三维建模软件中完成全参数化零件建模与整机装配。首先完成各核心零件的独立建模：输入输出轴采用阶梯轴结构设计，精准绘制轴肩、键槽、轴承安装位的细节特征，保证轴类零件的加工工艺合理性；传动齿轮根据两档变速的传动比要求，完成渐开线齿形的精确绘制，还原齿廓、齿顶圆、齿根圆的标准参数，确保齿轮啮合的传动精度；箱体采用剖分式结构设计，分别绘制箱座与箱盖的实体特征，预留轴承安装孔、螺栓连接孔、油位观察孔、放油螺塞孔的安装位置，同时在箱体底部设计带安装孔的一体式支撑底座，保证整机安装的稳定性；紧固件包含内六角连接螺栓、端盖固定螺钉、油塞等标准件，全部按照机械设计标准完成参数化建模，还原标准件的外形与装配特征。装配阶段采用自底向上的装配逻辑，依次完成轴系组件、齿轮组件、轴承组件的子装配，再将子装配体装入箱体，添加端盖、紧固件完成总装，全程添加正确的装配约束，保证输入轴、输出轴的同轴度符合设计要求，齿轮啮合间隙处于合理范围，不存在干涉问题。渲染阶段为不同零件赋予对应材质：箱体与端盖采用哑光金属漆材质模拟铸铁箱体的质感，传动轴与齿轮赋予抛光金属材质体现机加工零件的金属光泽，紧固件采用发黑处理的金属材质，底座部分做磨砂质感处理，通过三点布光方案突出整机的结构轮廓与零件细节，阴影柔和自然，清晰展现各部件的装配关系与外观特征。设计过程中充分考虑变速箱的实际使用需求，两档变速结构可实现两种不同传动比的动力输出，满足小型动力设备的变速传动需求，箱体的密封结构设计可保证润滑油的存储，防止传动过程中出现漏油问题，输入轴伸出端与输出轴伸出端的尺寸设计符合通用安装标准，可直接适配多数常规动力输入与负载连接场景，整体结构紧凑，安装便捷，传动稳定，可作为教学演示、小型机械传动方案设计的参考模型，也可用于虚拟装配验证、传动原理演示等场景。
