汽车连接件多工位级进冲压模具结构

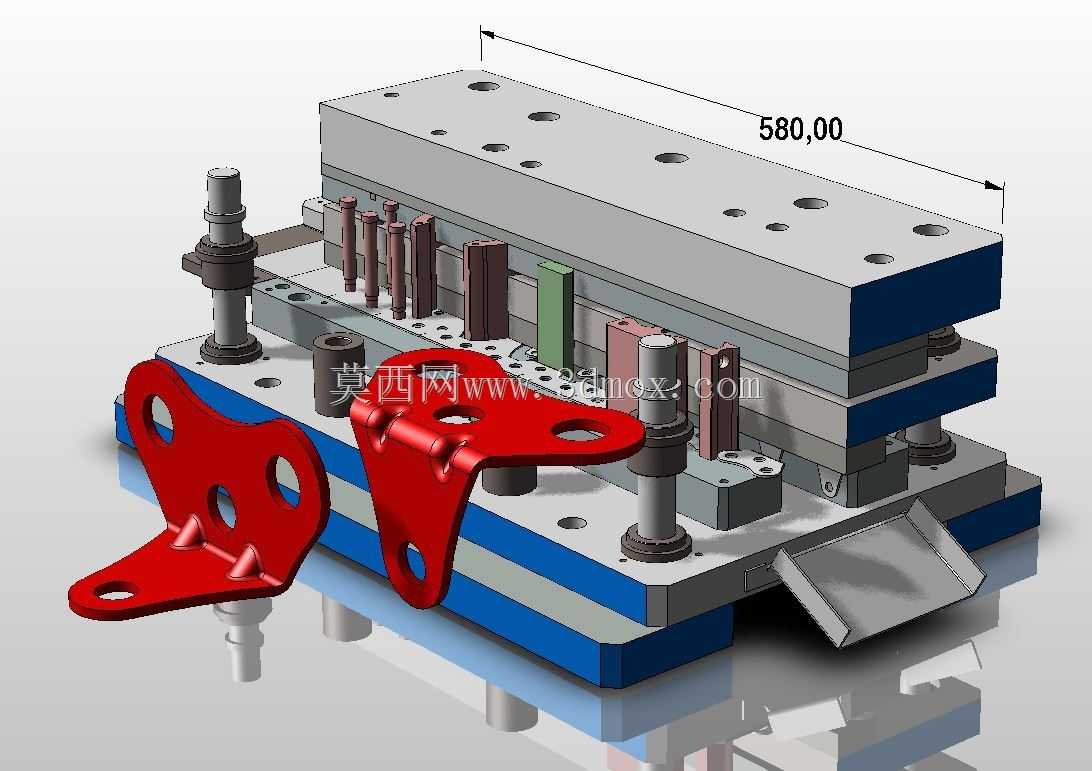

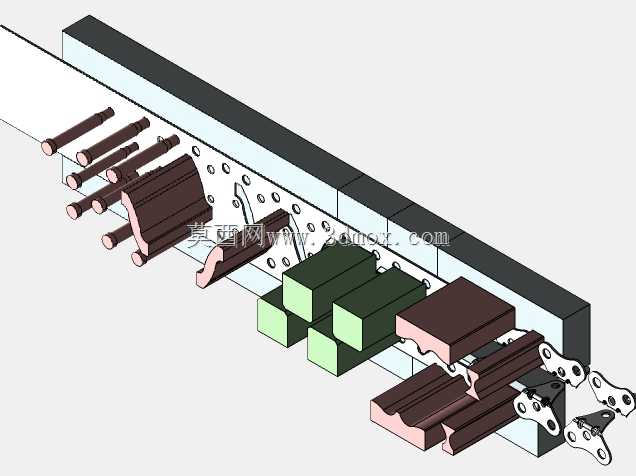

这套级进冲压模具主要应用于汽车底盘连接类五金零部件的批量冲压生产场景，在汽车零部件制造的冷冲压加工环节中，这类连续级进模能够在单台压力机的单次行程内，完成多道不同的冲压工序，全程无需人工手动转运半成品工件，可实现从带料开卷送进到成品件落料的全流程连续加工，适配大批量汽车五金结构件的高效生产需求，能够有效降低单工件的加工工时与人工成本，同时大幅提升冲压成品的尺寸一致性与加工精度。从实际用途来看，这套模具针对的是汽车上带异形安装孔、多弯折加强结构的红色连接吊耳类零件，这类零件是汽车底盘悬挂系统中用于部件连接固定的受力结构件，对成型精度、孔位同轴度、弯折角度公差都有较高要求，级进模的多工位分步加工模式能够有效规避单工序模多次定位带来的累积误差，保证成品零件的装配适配性。在功能特性上，这套模具采用标准的后侧导柱模架结构，上下模通过多组高精度导柱导套实现合模导向，保证各工位凸凹模的对位精度；模具内部集成了冲裁、冲孔、弯折、整形、落料等多组工位模块，带料沿送料方向逐步递进，依次完成各工序加工，最终在末端工位直接输出成型完成的零件，模具自带的废料滑落结构能够自动排出冲裁产生的边角废料，避免废料堆积影响模具连续运行。设计思路上，这套模具充分考虑了连续冲压的受力均衡性，将冲裁力较大的工位与成型工位合理排布，平衡模面受力，避免偏载导致的导柱磨损与模具寿命降低；同时针对零件的弯折成型需求，在对应工位设计了独立的压料与成型镶块，保证弯折部位的材料流动均匀，避免成型过程中出现开裂、回弹超差的问题，各工位的凸凹模均采用镶块式设计，后续维护时仅需更换磨损的局部镶块即可，无需整体报废模仁，降低长期使用的维护成本。外形尺寸与安装边界方面，这套模具上模座的总长度为580mm，整体模架采用标准的冷冲模模架规格，上下模座的安装孔位适配常规开式单点压力机的工作台安装尺寸，模架闭合高度、开模行程均匹配对应吨位压力机的参数范围，安装时仅需对准压力机的滑块与工作台定位孔，完成压板固定即可投入生产，无需额外做复杂的安装适配调整。
