双腔八挺柱套管注塑模具结构设计

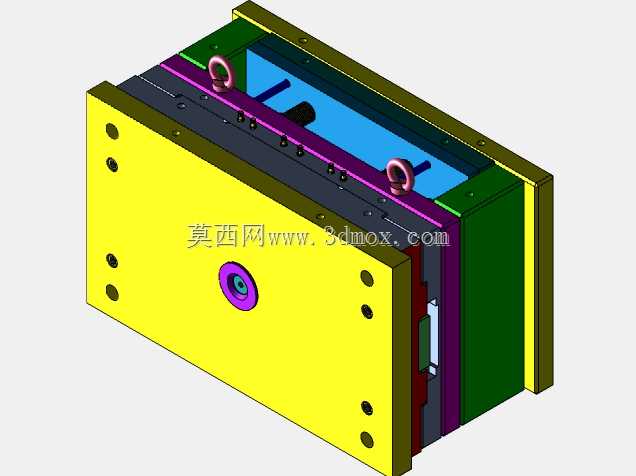

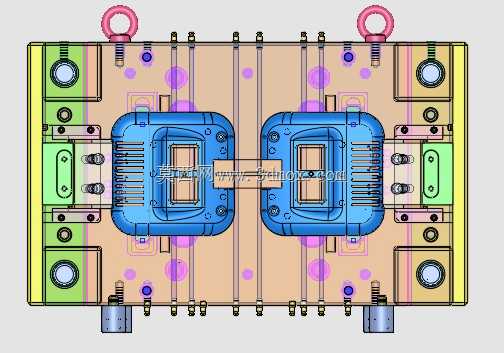

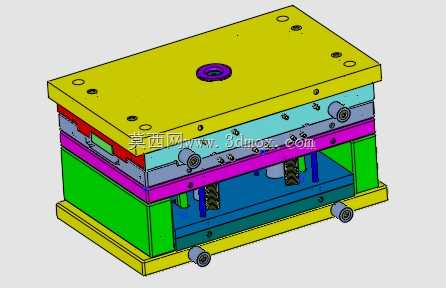

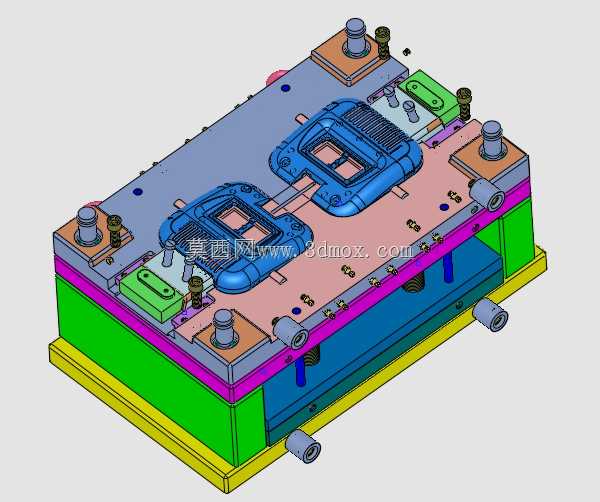

这套模具主要应用于民用塑胶配件、小型工业塑胶结构件的批量注塑生产场景，针对套管类带中空柱位结构的塑胶件定制开发，适配卧式注塑机的安装规格，可稳定完成双件同步注塑成型作业，满足中小批量订单的高效生产需求。模具采用一模两腔的对称布局设计，能够在单次注塑循环中同时成型两个套管塑件，有效提升单位时间内的生产效率，降低单件产品的成型能耗与人工分摊成本。整套模具的成型核心围绕八组挺柱结构展开，挺柱作为顶出系统的核心受力部件，均匀分布在两个型腔的周边受力点位，开模后可同步平稳顶出成型后的塑件，避免顶出力不均导致的塑件变形、顶白、拉伤等成型缺陷，保障塑件外观与尺寸精度。模具的浇注系统采用平衡式流道设计，熔融塑胶可通过主流道均匀分流至两个型腔内，保证两个型腔的充模压力、填充速度保持一致，避免出现缺胶、飞边、成型密度不均的问题。冷却系统围绕型腔与型芯均匀排布循环水路，可在注塑保压完成后快速带走模腔内的热量，缩短塑件冷却定型周期，同时保证塑件各区域冷却速率一致，减少塑件翘曲变形的概率。导向部件采用高精度导柱导套配合结构，合模过程中可精准定位动模与定模的相对位置，避免合模错位导致的型腔擦伤、塑件壁厚不均问题，延长模具的连续生产使用寿命。模具的安装边界适配常规吨位卧式注塑机的拉杆间距与模厚安装要求，无需额外改装即可快速上机调试，各功能部件采用模块化拆分设计，日常维护保养时可快速拆解易损部件进行更换，减少停机维护时长。成型后的套管塑件可直接用于电子设备外壳支撑、小型五金套件防护、管路连接定位等场景，塑件的柱位同轴度、外观面光洁度均可满足常规装配使用要求。整套模具的结构排布紧凑合理，各部件之间预留足够的安全运动间隙，合模、注塑、保压、冷却、开模、顶出全流程动作顺畅无干涉，可适配常规通用塑胶原料的注塑成型工艺要求。
