立式手动快速压紧夹具结构设计

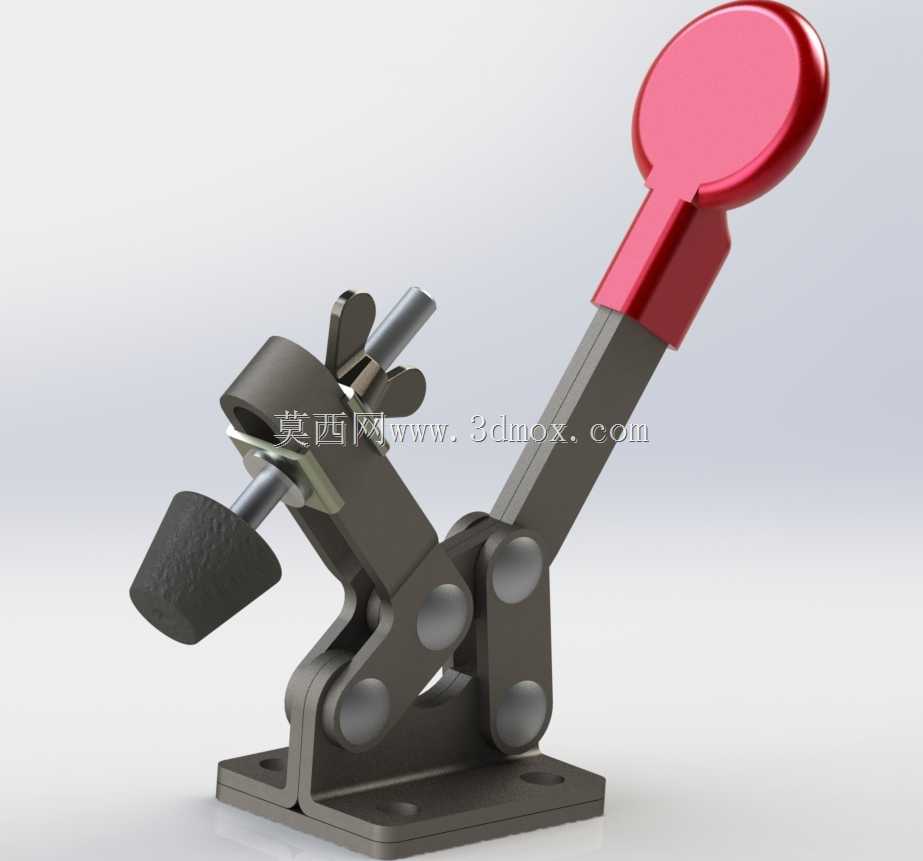

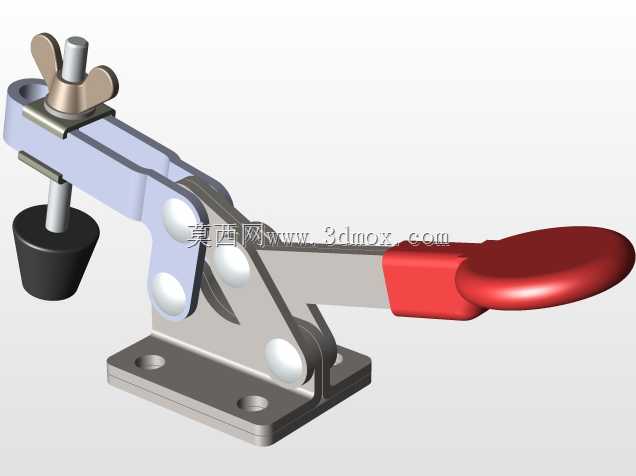

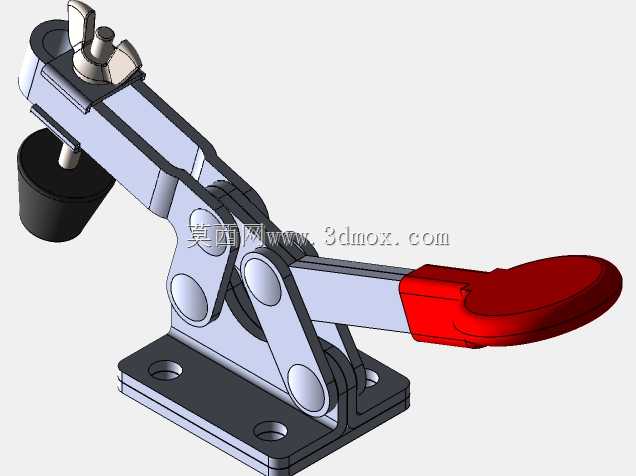

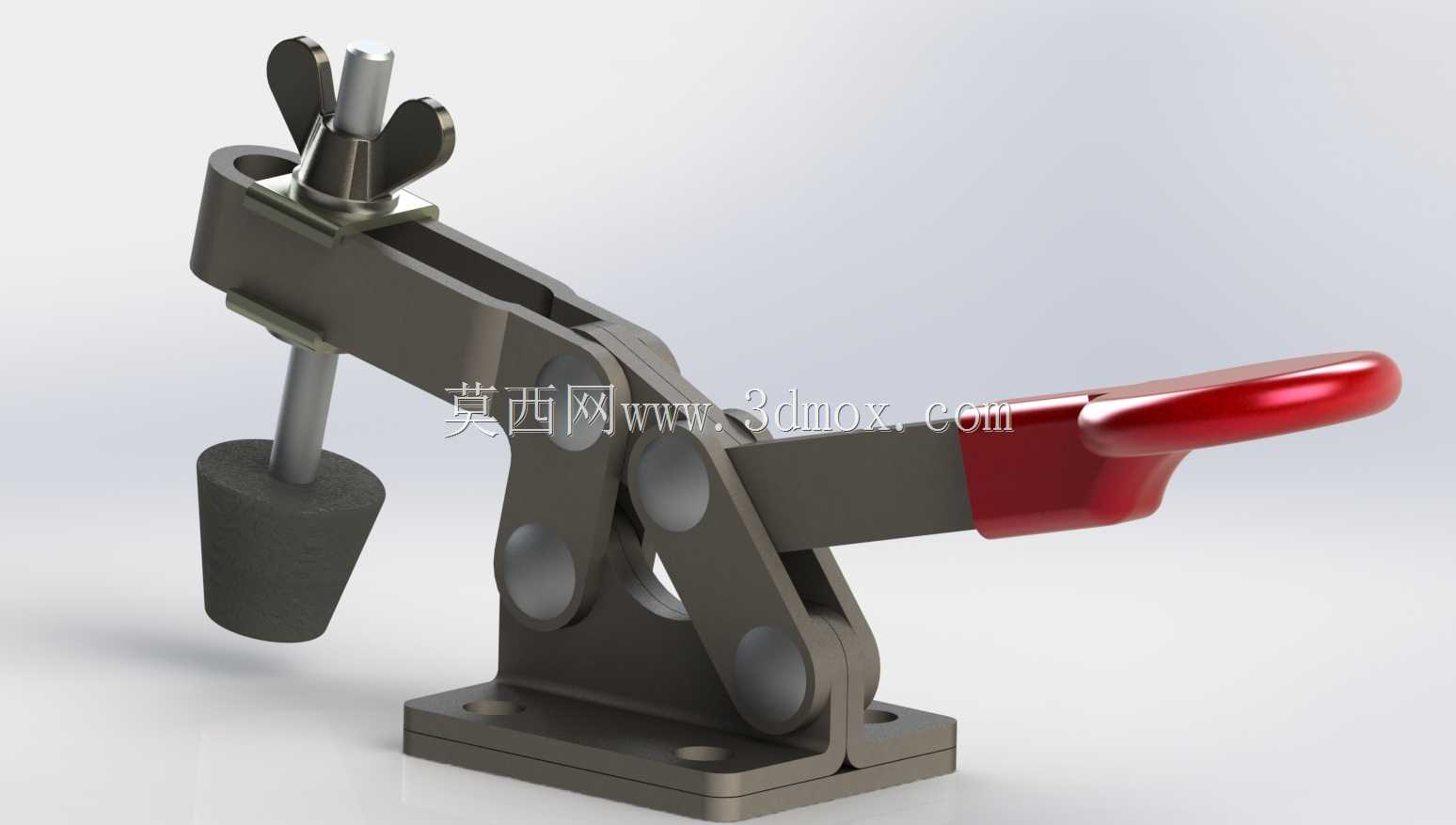

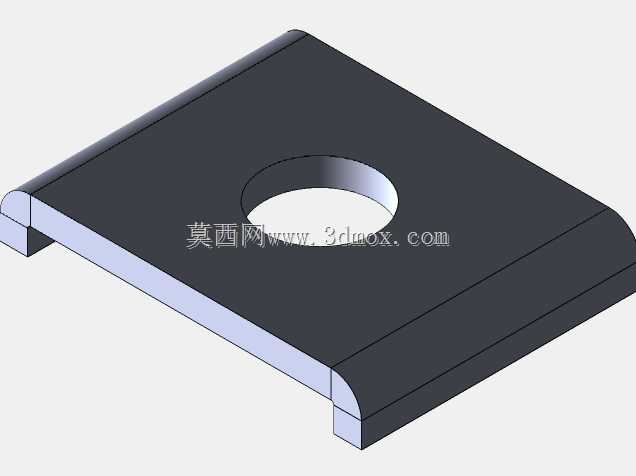

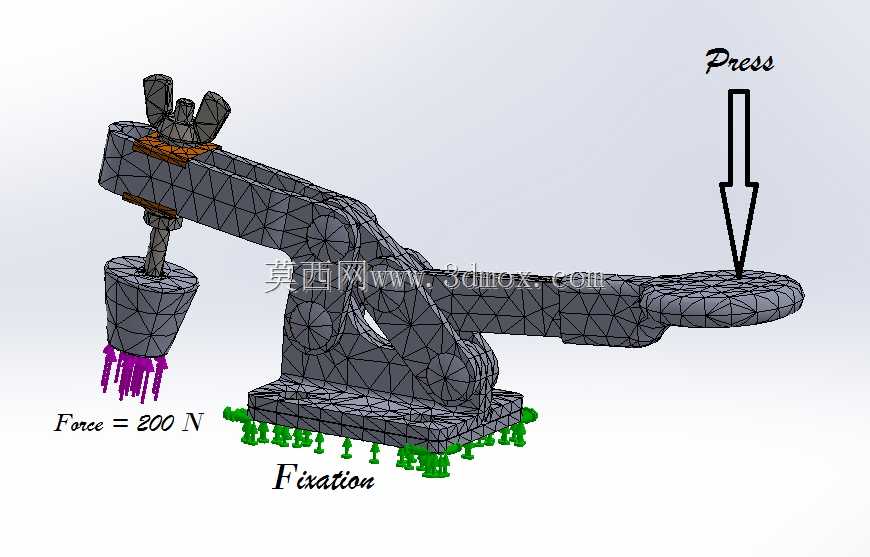

这款手动快速压紧夹具是机械加工、装配工位中极为常用的工装定位部件，广泛应用于五金件铣削加工定位、电子元器件装配固定、木制品胶合压紧、钣金件焊接定位等多个生产场景，能够在小批量多品种的柔性生产环节中，替代传统螺栓压紧的繁琐操作，大幅降低工位操作的辅助时长，提升单件工件的装夹效率。从实际使用场景来看，这类夹具常被安装在工装台板面、专用焊接工装架、检测治具基板上，针对厚度存在小幅偏差的工件也能实现稳定压紧，不会因为工件尺寸公差出现压不紧或者过度挤压损伤工件表面的问题。在功能特性上，该夹具采用多连杆死点锁紧结构设计，当操作人员将红色手柄下压至锁紧位置时，连杆机构会越过机械死点，此时即便压紧端受到工件的反向顶推作用力，夹具也不会出现松脱移位的情况，能够持续提供稳定的压紧力；手柄末端的圆形包胶结构能够增大手部接触面积，下压操作时手感舒适，长时间重复操作也不会出现手部硌伤的问题；前端的压紧头采用耐磨橡胶材质包裹，接触工件时既能增大摩擦力防止工件滑移，也能避免硬质金属压头刮伤工件的已加工表面，对于表面质量要求较高的阳极氧化件、喷涂件、抛光件尤为适用。在设计思路层面，这款夹具的整体结构充分考虑了工位操作的人机工程学，手柄的操作力经过杠杆比例优化，普通操作人员仅需施加很小的下压力即可实现可靠锁紧，开启时向上扳动手柄即可快速释放压紧力，整个装夹动作可在一秒内完成；底座采用带安装孔的平板式结构，能够通过螺栓直接固定在不同厚度的工装基板上，不需要额外制作复杂的连接转接件；所有铰接转轴位置都采用了耐磨的销轴连接，长期反复开合使用也不会出现明显的结构旷量，能够长期保持锁紧精度。从安装边界与外形尺寸来看，该夹具底座的安装孔位采用对称式布局，安装时不需要区分左右方向，底座的整体占地面积较小，即便在狭小的工装台面上也能并排布置多台夹具实现多点位同时压紧；压紧头的伸出长度可以通过后端的调节螺母进行微调，能够适配不同高度的工件装夹需求，调节范围覆盖常见的薄板到中等厚度型材的装夹尺寸，不需要额外更换配件即可满足多数常规工位的使用要求；夹具整体处于锁紧状态时，手柄的倾斜角度经过优化，不会超出工装台的边缘，避免工位走动时被手柄剐蹭，也能减少车间内物料转运时碰撞手柄导致夹具意外松脱的风险。
