工业传动用精密滚子链条结构设计

滚子链条作为工业传动领域应用极为广泛的基础部件，在各类需要精准动力传递、长距离输送的场景中承担着核心作用，从常规的生产线输送设备、农用作业机械、物流分拣传动系统，到摩托车、自行车的动力传输结构，再到机床、纺织机械、印刷设备的同步传动单元，都能见到这类链条的身影。它的核心功能是通过链节与配套链轮的精准啮合，实现两个相距一定距离的转轴之间的动力传递，相比带传动它不存在打滑风险，传动比精准稳定，相比齿轮传动它可以适配更大的中心距安装需求，安装调试的容错空间更充足，同时在低速重载工况下也能保持稳定的传动效率，抗冲击载荷的表现也更为出色。

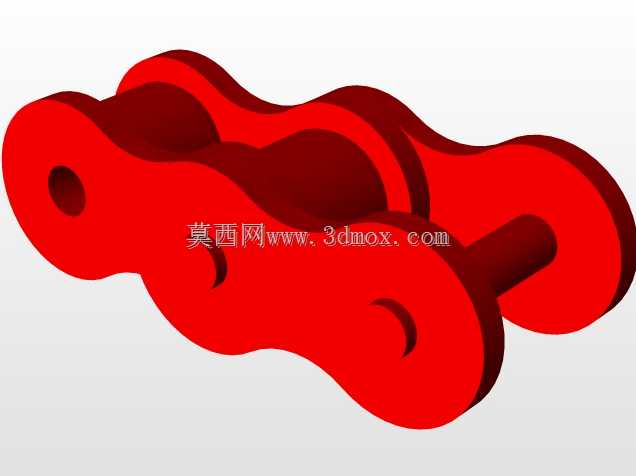

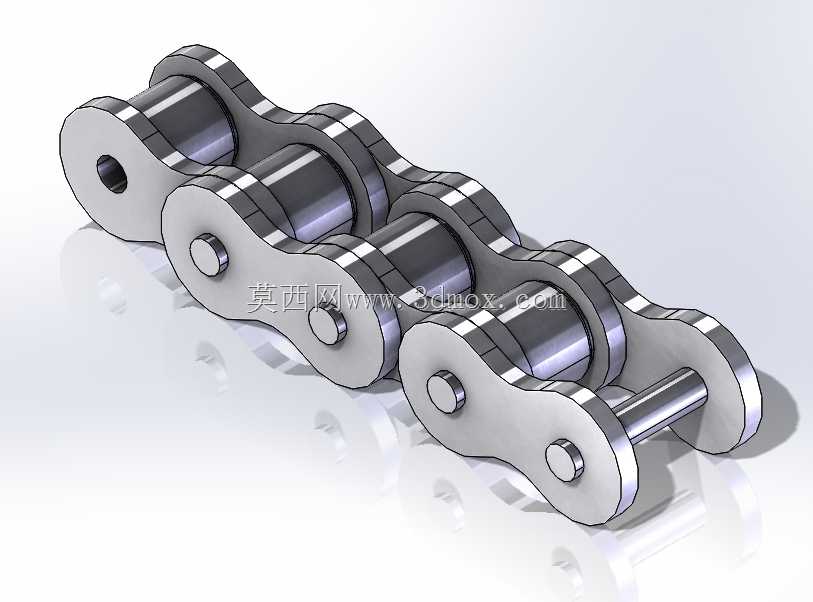

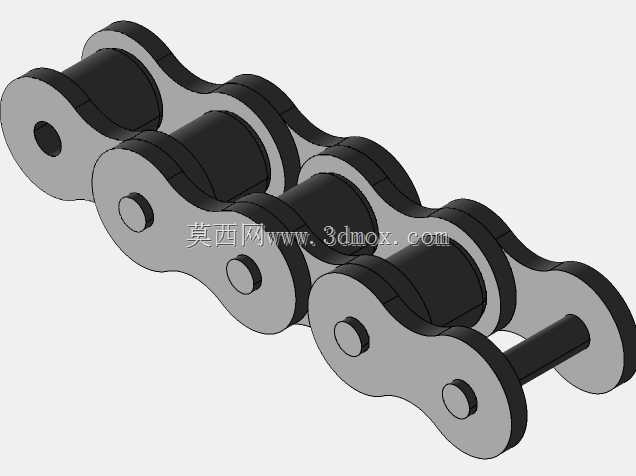

这款链条的设计围绕高可靠性、长使用寿命的核心需求展开，整体采用多节标准化链节串联的结构形式，每一节链节都由内链板、外链板、销轴、套筒、滚子五个核心部件组成，设计过程中充分考虑了各部件的受力分布：内外链板均采用8字形的冲压结构，在保证链板整体抗拉强度的前提下，尽可能削减非受力区域的材料重量，同时让链板各个截面的抗拉强度保持均匀，避免应力集中导致的链板断裂风险；销轴与外链板采用过盈配合的固定方式，与套筒则采用间隙配合，保证链节在弯折过程中可以灵活转动；套筒与内链板同样采用过盈配合固定，外部套装的滚子可以在套筒外自由转动，当链条与链轮啮合时，滚子会沿链轮齿廓滚动，大幅降低啮合过程中的摩擦磨损，有效延长链条和配套链轮的使用寿命。

在外形尺寸与安装边界的设计上，这款链条严格遵循通用传动链条的尺寸规范，链节距、滚子直径、内节内宽等核心参数均匹配对应规格的标准链轮，安装时无需对配套链轮进行非标定制，可直接替换同规格的市面常规链条。设计时充分考虑了安装使用的边界条件：链条的最小弯折半径适配常规链轮的最小齿数要求，保证在小直径链轮上运行时不会出现卡滞、弯折阻力过大的问题；链板的侧边做了圆角过渡处理，避免运行过程中剐蹭周边的设备护罩或者机架结构；销轴的两端采用铆接固定结构，保证链条在高速运行、反复承受冲击载荷的情况下不会出现销轴脱出、链节散架的故障。同时各部件的配合间隙经过精准调校，既保证链节转动灵活无卡滞，又不会因为间隙过大导致传动过程中出现明显的冲击噪音和回程误差，能够适配有精准传动比要求的设备使用场景，在额定载荷范围内长期运行也能保持稳定的传动精度，不需要频繁进行张紧调整，大幅降低设备的日常维护成本。
