Nema34规格步进电机三维结构设计

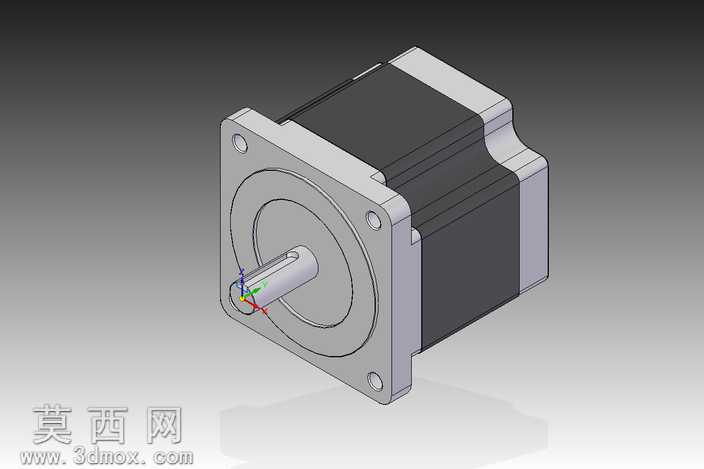

本作品为Nema34规格步进电机的三维参数化建模成果，建模过程严格遵循该规格电机的通用安装尺寸与结构规范，完整还原了步进电机的全部核心结构特征。建模阶段首先以电机前端方形安装法兰为基准，精准绘制法兰上四个安装孔的位置分布、中心定位凸台的尺寸公差，以及输出轴的轴径、轴长、扁位结构，确保安装接口完全符合Nema34的行业通用标准，可直接用于配套设备的装配干涉校验。随后依次构建电机的定子外壳、后端盖、绕组腔体、输出轴轴承位等结构，外壳部分还原了步进电机典型的方形叠片壳体造型，对壳体表面的散热棱边、端盖与壳体的配合止口都做了精细化处理，避免出现结构失真。材质与渲染环节，针对电机不同部件的物理属性做了区分：前端安装法兰与输出轴采用金属镀锌材质，还原金属机加工后的哑光银灰色质感，表面添加细微的机加工纹理提升真实感；电机主体的定子外壳部分采用黑色哑光工程塑料与黑色金属涂层结合的材质，还原量产步进电机的外壳视觉效果；输出轴端面添加了坐标系标识，方便使用者在装配环境中快速定位电机的安装基准与旋转方向。结构设计上完整呈现了两相混合式步进电机的内部布局逻辑，绕组腔体的尺寸预留符合75Vdc供电、52kgf.cm扭矩输出的性能参数对应的绕组规格，轴承位的尺寸匹配通用深沟球轴承的安装要求，后端盖的结构预留了编码器或阻尼器的安装空间，可拓展性强。整个模型的装配关系完全按照实际电机的装配流程搭建，各部件之间的配合约束准确，无干涉、无错位，既可以用于机械设计课程中的电机结构教学演示，也可以导入自动化设备、数控机床、3D打印机等设备的总装配体中，完成整机的布局设计、运动仿真与干涉检查，模型结构规整，特征树清晰，可编辑性强，方便使用者根据实际需求调整电机的轴长、安装孔位等定制化参数。
