斗山275MW汽轮发电机三维结构模型

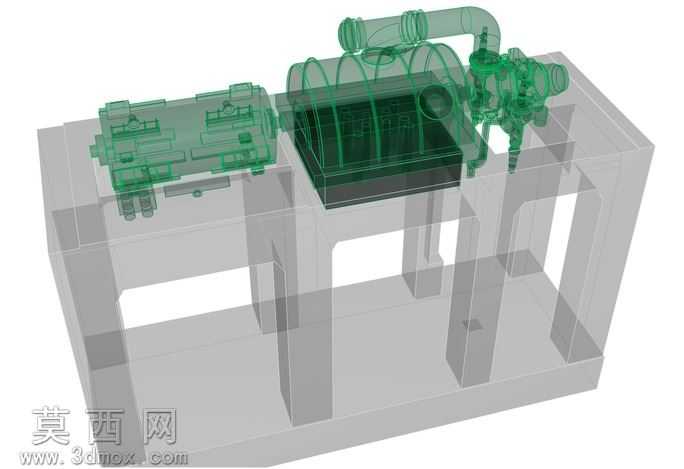

本模型为斗山275MW汽轮发电机完整三维结构模型，建模过程严格参照汽轮发电机实际工程结构比例搭建，采用自底向上的装配建模思路，先完成各核心子部件的独立建模再进行总装约束。模型完整还原了汽轮发电机的基座支撑结构、汽缸本体、转子组件、调节保安系统、进排汽管路等核心结构，其中基座部分采用半透明材质渲染，可清晰观察内部支撑筋板的布局与承重结构设计，直观展现设备的安装支撑逻辑；汽缸与管路部件采用半透明绿色工程材质渲染，能够清晰呈现内部通流部分的腔体走向、阀门组件的安装位置以及管路的连接排布，无需剖切即可观察设备内部的核心结构布局。建模过程中对各部件的装配关系进行了精准约束，所有连接法兰、螺栓孔位、对接接口均按照实际工业设计标准匹配，可直接用于结构演示、安装培训、原理讲解等场景。材质设置上区分了不同功能部件的视觉表现，支撑结构采用哑光灰色工程材质模拟铸铁基座的质感，压力腔体与管路采用半透绿色材质突出内部流道结构，运动部件采用差异化材质区分便于识别转子与静子的边界。设计过程中充分考虑了汽轮发电机的实际工作逻辑，进汽管路、调节气阀、汽缸、排汽口的连接顺序完全符合275MW等级汽轮发电机的热力系统布局，基座的立柱间距、承力面位置均按照重型发电设备的安装要求设计，既保证了模型的视觉辨识度，也完整还原了设备的工程结构特征，能够清晰展现汽轮发电机从蒸汽输入到动力输出再到发电的整体结构组成，帮助观者快速理解大型汽轮发电机组的整体构造与各部件的功能位置。
