手动高精度丝网印刷工装设备

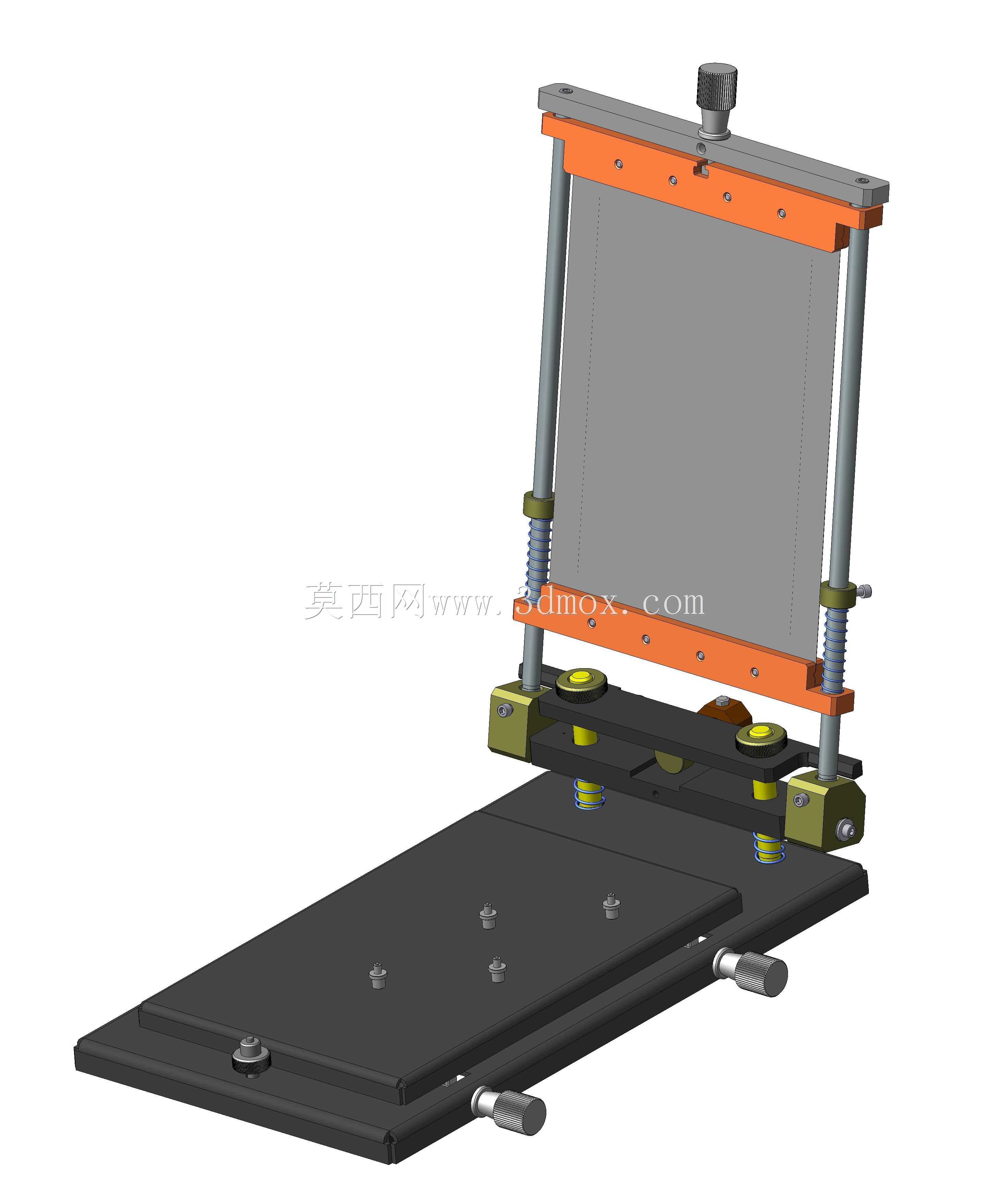

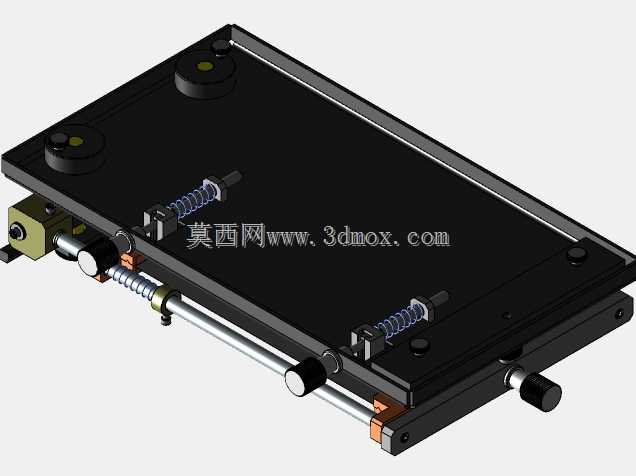

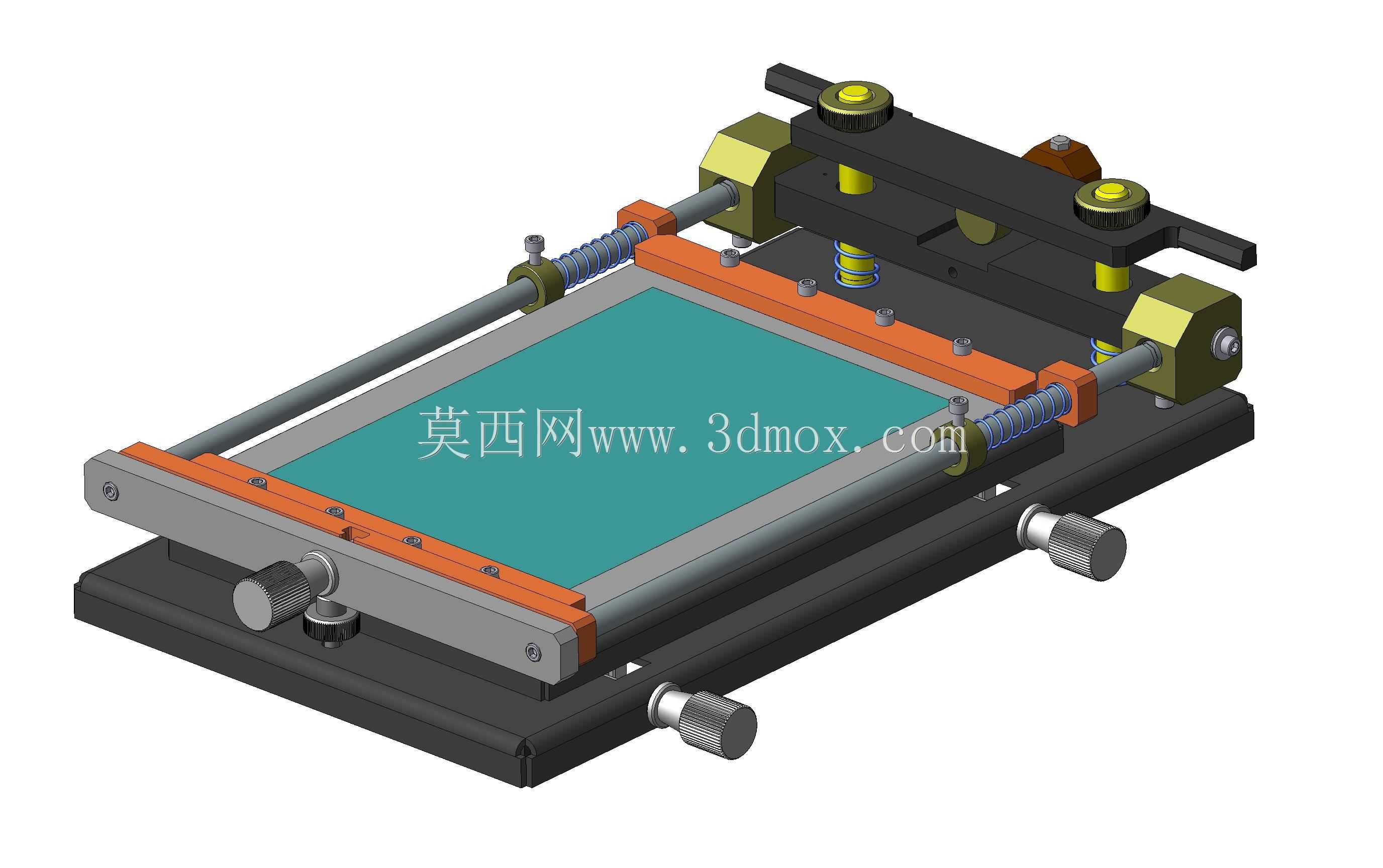

这款手动丝网印刷设备主要面向小批量电子加工、实验室打样、单件定制生产场景，是SMT贴片工序前锡膏印刷、小型平面工件图案印刷的核心工装，适配研发打样阶段、小批量多品种的生产需求，无需外接气源与电源，仅靠人工操作即可完成完整印刷流程，对生产场地配套要求极低，适合初创电子加工团队、高校实验室、个人创客工坊使用。设备整体采用台式桌面布局，底部为厚重的铸铁基座，可保证印刷作业时的整体稳定性，避免操作过程中设备移位影响印刷精度，基座上方设置X、Y、Z三个方向的微调机构，搭配千分尺调节旋钮，可实现网版与待印工件的微米级对位，对位精度可达0.02mm，能满足细间距引脚元器件的锡膏印刷要求，有效减少印刷偏移、连锡等不良问题。网版固定机构采用双侧弹簧张紧结构，可适配不同厚度的丝网网版，张紧力度可通过侧边的调节旋钮灵活调整，保证网版在印刷过程中张力均匀，避免网版松弛导致的图案变形。网版升降结构采用直线光轴导向，升降过程顺滑无卡顿，印刷完成后网版可平稳抬起，不会蹭花已印刷的图案。刮刀行走机构采用双导杆导向，可保证刮刀行走过程中压力均匀、行程平直，刮刀座可适配不同长度的橡胶刮刀，用户可根据印刷幅面灵活更换刮刀，印刷压力可通过顶部的调节旋钮微调，适配不同粘度的印刷浆料。设备的待印工件固定采用磁吸式定位块，可根据PCB板或待印工件的外形尺寸灵活调整定位位置，装夹工件快捷方便，无需额外的夹具定制，大幅缩短换型调试时间。设备整体外形紧凑，横向宽度约400mm，纵向深度约350mm，整体高度约200mm，占用桌面面积极小，可直接放置在常规工作台上使用，安装时无需额外固定，依靠基座自重即可保持稳定。操作流程上，操作人员首先将待印工件放置在基座平台上，通过磁吸定位块固定位置，随后调整网版位置，通过千分尺旋钮完成网版与工件的精准对位，调整刮刀压力与行程，将印刷浆料放置在网版一端，匀速推动刮刀完成印刷，印刷完成后抬起网版即可取出工件，后续可快速更换工件进行下一次印刷，单次印刷循环仅需十余秒，小批量生产效率可满足日常打样与小批次交付需求。设备整体结构设计兼顾了操作便捷性与印刷精度，所有调节部件均设置在操作人员易触碰的位置，无需复杂培训即可快速上手，关键运动部件均采用耐磨金属材质，长期使用磨损量极小，维护成本极低，仅需定期清洁导杆与调节旋钮即可保证设备长期稳定运行。
