六色轮转式多工位丝网印刷设备结构

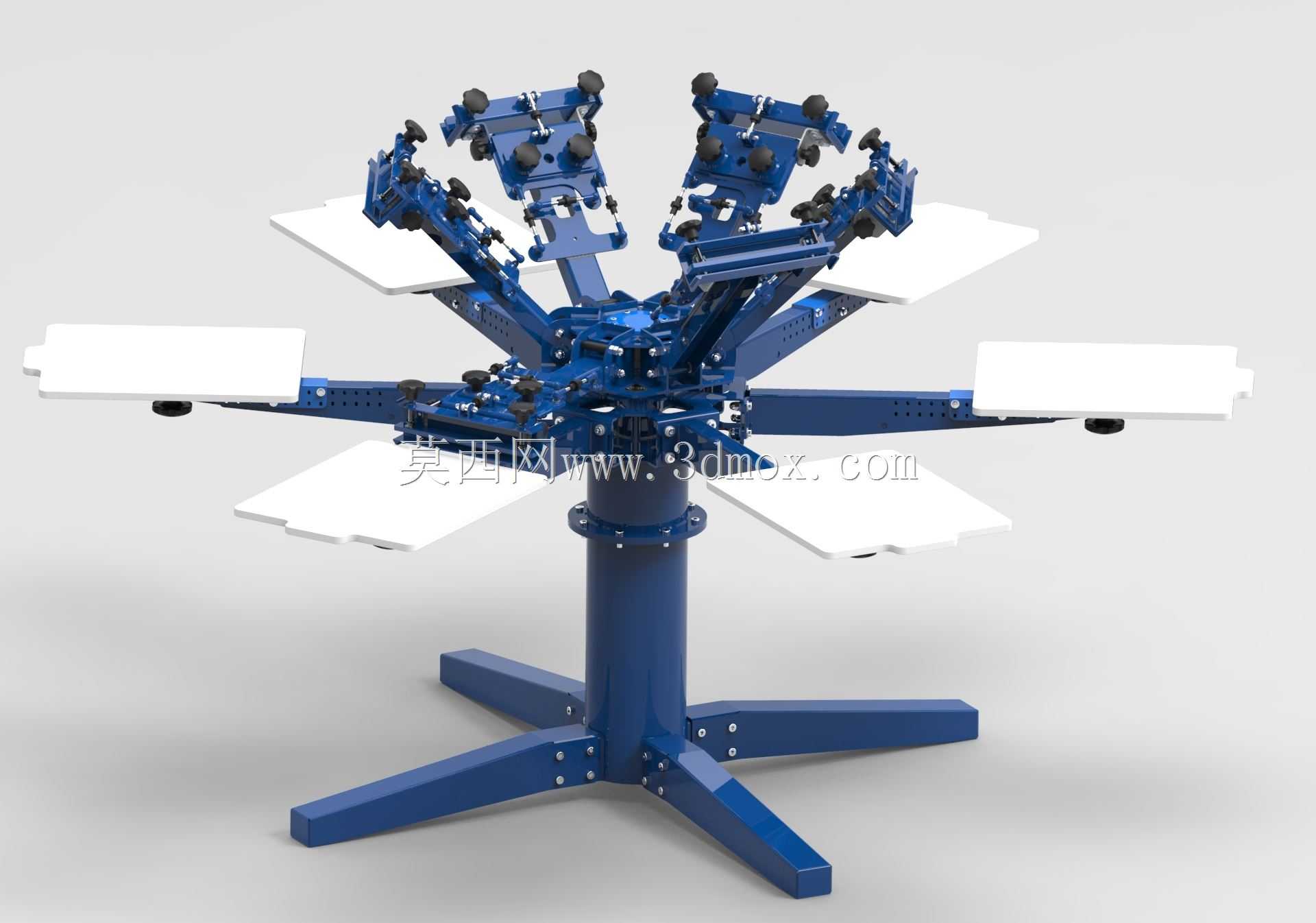

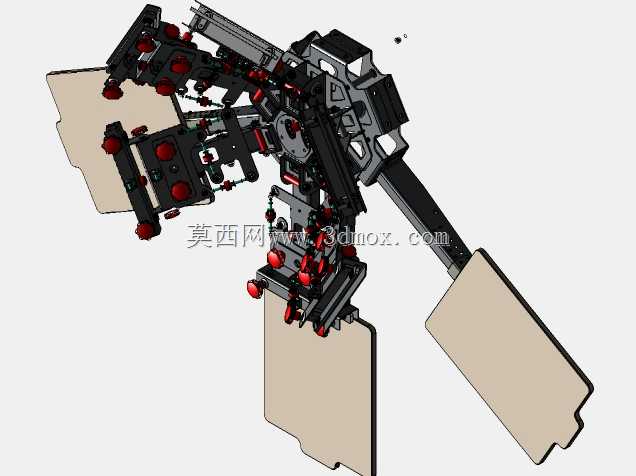

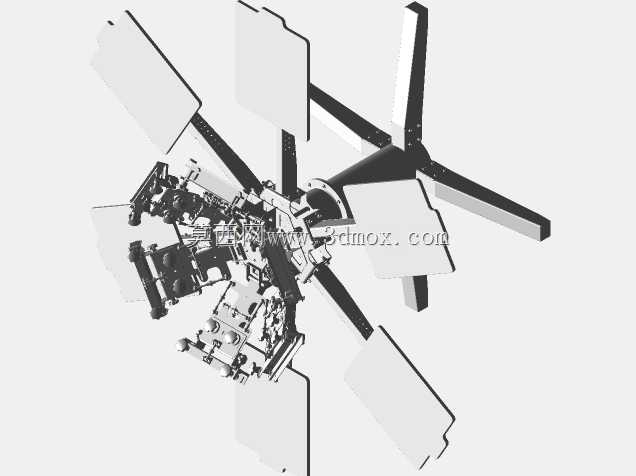

这款设备主要面向服装加工、纺织品印花的中小批量生产场景，常见于定制T恤、文化衫、布艺裁片的多色套印作业，相比单工位手动丝印设备，它能在一次装夹承印物的前提下完成多色套印工序，大幅降低重复对位的误差累积，提升小批量多色印花的作业效率。从结构设计逻辑来看，设备采用中心立柱承载的星型布局，六个印刷头组件沿中心轴圆周等分布置，对应六个可独立定位的承印台板，台板采用平整硬质板材制作，表面做防滑耐磨处理，适配纺织面料的平铺固定，部分工位可加装微调机构实现台板的水平度、周向位置微调，保证套印精度。中心立柱内部集成旋转定位锁紧结构，每次转动一个工位角度后可自动锁止，避免印刷过程中台板移位，印刷头组件采用可俯仰翻转的铰接结构，换色、清理网版时可将印刷头向上翻起，操作空间充足，每个印刷头都带有独立的网版夹持、刮刀压力调节、行程限位结构，可适配不同厚度的网版与不同印刷压力需求，针对不同面料的印刷工艺，可单独调整单组印刷头的下压量、刮刀角度，无需整体调整设备参数。设备底座采用十字型四脚支撑结构，底部带有可调脚垫，可在不平整的车间地面完成调平，保证整机运转时的稳定性，整体安装占地直径约1.8米，中心立柱高度约1.1米，台板工作面高度适配站立作业的人体工学尺寸，操作人员无需弯腰即可完成铺片、取件、刮印操作，设备无需外接气源或电源，纯手动机械结构即可完成全部作业动作，维护成本低，适合小型印花作坊、门店定制场景使用。设计时充分考虑了手动作业的操作容错性，所有转动铰接部位都加装了耐磨衬套，锁紧手柄采用大尺寸防滑结构，戴作业手套也可轻松操作，印刷头的平衡结构做了配重处理，翻转时无卡顿、下坠风险，台板边缘做圆角处理，避免剐蹭操作人员或勾刮面料，周向旋转的阻尼可根据操作习惯调整，转动时顺滑无卡滞，到位后有清晰的定位反馈，操作人员可快速感知工位是否切换到位，减少对位检查的时间。
