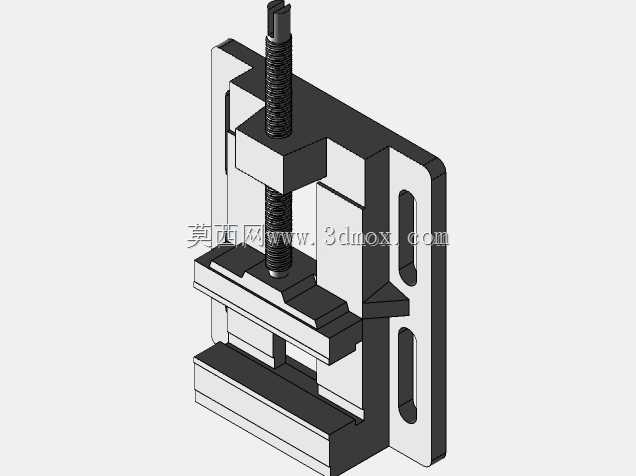

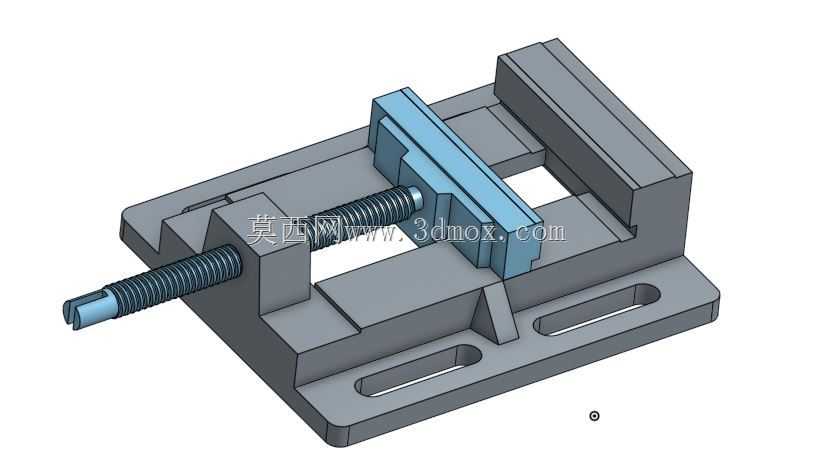

4英寸钻床专用机用虎钳结构设计

这款4英寸规格的机用虎钳，是钻床加工场景中配套使用的核心装夹工装，主要承担钻削、扩孔、铰孔、轻量攻丝等工序中的工件定位与夹紧功能，广泛适配台式钻床、立式钻床等常规孔加工设备，是小型机加工车间、五金维修工位、实训教学场景中极为常用的通用装夹器具。在实际生产场景中，这类虎钳能够快速完成矩形、异形中小尺寸工件的固定，避免钻削过程中工件受切削力作用发生位移、抖动，保障孔位加工精度，同时降低操作人员手持工件的安全风险，提升钻削作业的稳定性与加工效率。从功能特性来看，该虎钳采用丝杠副传动的夹紧结构，通过转动端部的丝杠手柄带动活动钳身沿固定钳身的导轨面做直线往复运动，配合固定钳口实现工件的夹紧与松开，钳口开合行程适配4英寸宽度范围内的工件装夹需求，钳口部位可根据加工工件的材质更换不同硬度的钳口垫，避免装夹过程中夹伤工件表面，同时提升夹紧摩擦力防止工件打滑。底座部分设计有两条平行的长条形安装槽，能够配合T型螺栓将虎钳整体固定在钻床工作台面上，安装槽的长度预留了足够的位置调整空间，可根据加工需求调整虎钳在工作台面上的安装位置，适配不同孔位的加工坐标要求。从设计思路层面，这款虎钳采用了经典的开式固定钳身结构，整体结构紧凑无冗余部件，活动钳身与固定钳身的配合导轨采用矩形截面设计，具备较好的导向精度与承载能力，能够承受钻削过程中垂直方向的切削冲击力与水平方向的扭转力；丝杠采用梯形螺纹传动，具备一定的自锁性能，夹紧工件后不会因切削振动导致夹紧力松脱，保障加工过程的装夹可靠性；整体结构的受力路径经过优化，夹紧力从丝杠传递至活动钳身，再通过钳口传递至工件，最终由固定钳身与底座承担全部切削载荷，各部件的壁厚设计兼顾了结构刚性与整体重量，既不会因刚性不足导致装夹变形，也不会因整体过重导致安装挪动不便。在外形尺寸与安装边界上，该虎钳整体长宽高尺寸适配常规台式钻床的工作台安装范围，底座安装槽的间距与槽宽符合通用钻床工作台的T型槽尺寸标准，无需额外制作过渡连接板即可直接安装使用；钳身高度设计充分考虑了钻床主轴的行程范围，装夹工件后工件待加工表面的高度处于钻床主轴的有效工作行程内，无需额外垫高即可完成常规厚度工件的钻削加工；活动钳身的最大开合距离满足4英寸宽度工件的装夹需求，同时钳口深度能够覆盖常规中小零件的装夹高度，对于超出钳口高度的工件，也可通过加装平行垫铁的方式完成装夹，拓展了虎钳的装夹适配范围。
