表面磨削加工用预紧式工装虎钳结构

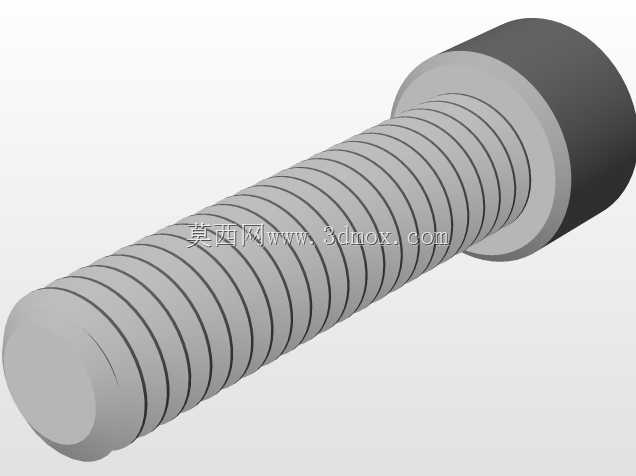

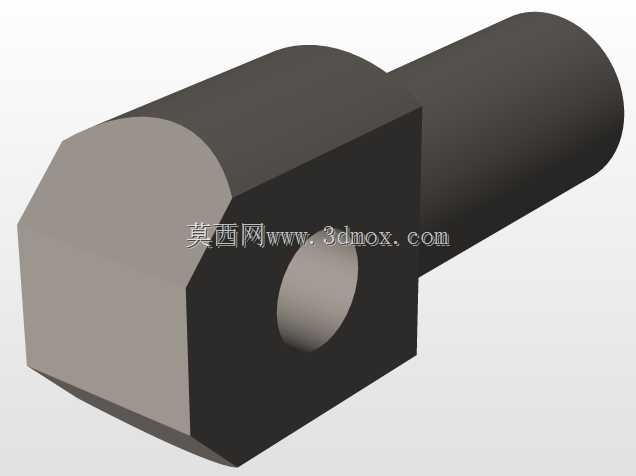

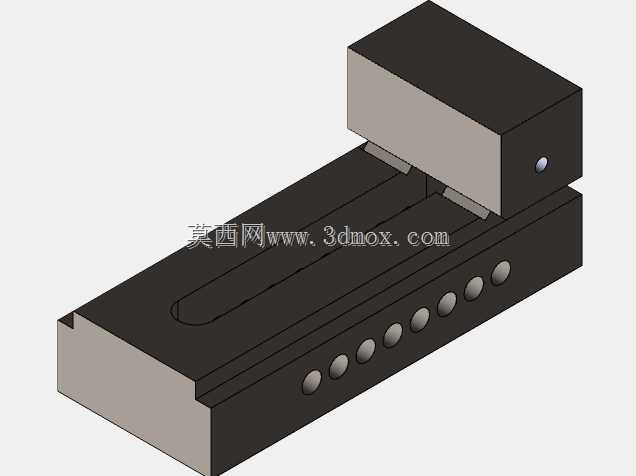

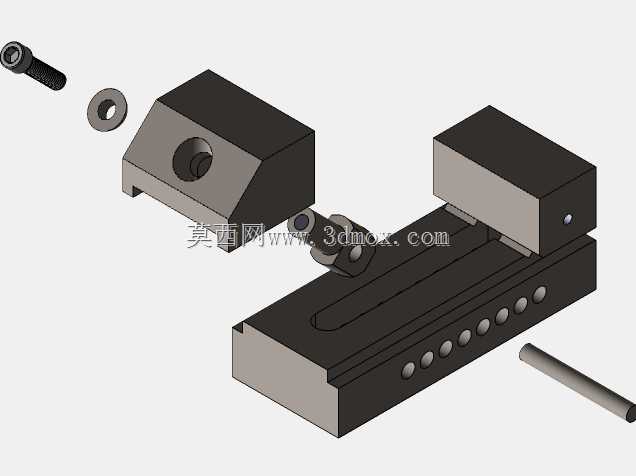

这款预紧虎钳是面向平面磨削加工场景开发的专用工件夹持工装，主要适配平面磨床的工作台安装使用，解决小型精密零件磨削过程中装夹易松动、夹持力不均导致的加工面翘曲、尺寸超差的常见问题。在实际生产场景中，表面磨削工序对工件装夹的稳定性要求极高，普通平口钳在进给磨削时容易因砂轮的往复切削冲击力出现工件微位移，直接影响加工面的平面度与平行度，这款预紧结构的虎钳正是针对这一痛点完成的结构设计。从功能特性来看，该虎钳采用分体式钳体搭配预紧调节组件，固定钳身设置有等距排布的定位孔位，可根据待加工工件的长度尺寸灵活调整活动钳口的初始安装位置，适配不同规格的小型块状、条状零件的装夹需求；预紧调节组件采用螺杆加垫圈的锁紧结构，在完成工件初步对位后，可通过旋紧预紧螺栓逐步施加均匀的夹持力，避免单点施力造成的工件变形，同时配套的光杆导向结构能够保证活动钳口在开合过程中始终保持与固定钳口的平行度，消除装夹偏角带来的加工误差。在设计思路上，这款虎钳整体采用低轮廓的外形设计，钳体整体高度控制在较低区间，能够减少磨削加工时钳体自身对砂轮进给行程的干涉，同时钳身底部采用平直安装基准面，可直接通过磨床工作台的磁吸平台完成固定，无需额外制作复杂的安装转接板，大幅缩短工装准备的辅助时间。从安装边界来看，钳身主体的长条形结构预留了足够的安装贴合面，活动钳口的调节行程覆盖了常规小型精密零件的装夹尺寸范围，预紧螺栓的操作空间设置在钳体侧方，不会与磨床的砂轮护罩、冷却喷嘴等周边部件产生位置干涉，能够直接适配多数常规规格的平面磨床使用。在实际使用过程中，操作人员可先根据工件长度选定活动钳口的定位孔位，完成初步固定后将工件放置在两钳口之间，逐步旋紧预紧螺栓至合适的夹持力度，即可启动磨削工序，预紧结构自带的防松特性能够抵消砂轮往复切削产生的振动载荷，全程保持稳定的夹持状态，有效提升磨削加工的成品合格率，降低装夹调试的操作难度。
