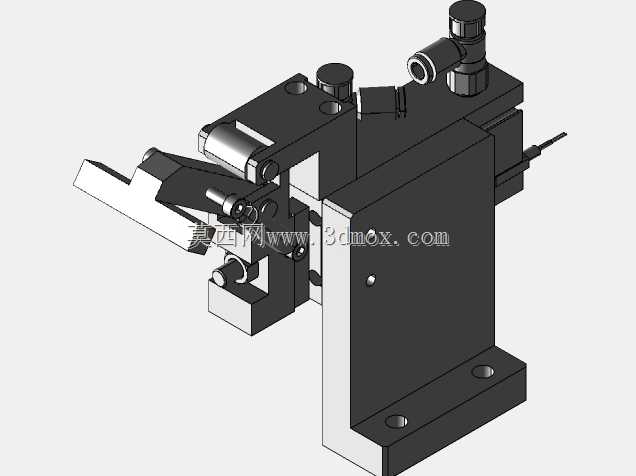

带锁止摆臂的直线式托盘复位推进机构

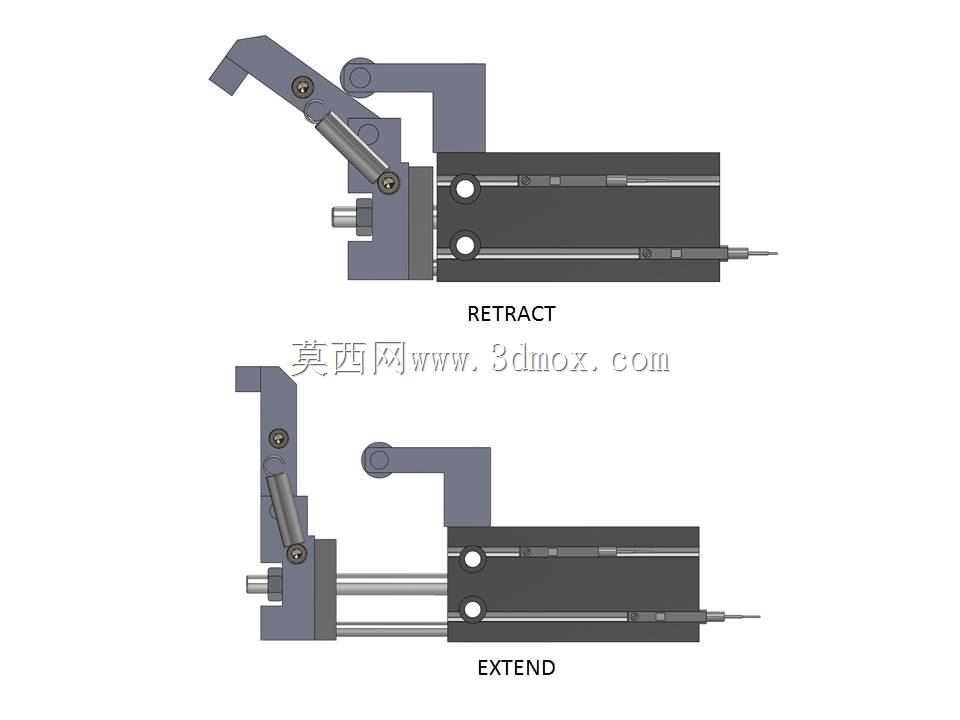

这款推进机构主要面向自动化产线的物料转运工位设计，核心应用场景覆盖电子组装流水线的工装托盘回流、包装产线的载具换位、小型零部件加工工位的工件进给等环节，可在狭窄的安装空间内完成短行程的精准推移动作，同时自带到位锁止功能，避免托盘受外力偏移影响工位定位精度。从实际用途来看，该机构可替代传统无锁止的普通气缸推进方案，解决常规推进装置在推送到位后受物料反作用力出现回退、摆位偏移的问题，尤其适配需要频繁启停、对停靠位置一致性要求较高的连续作业工位，无需额外加装独立的止挡定位部件，可有效缩减工位的整体布局空间。在功能特性上，该机构采用双状态工作逻辑，缩回状态下弯折式摆臂向上抬起，不会干涉托盘沿输送线的正常通行，避免对过往载具造成剐蹭卡滞；伸出状态下驱动杆向前推送的同时，摆臂随联动结构下压，抵靠在安装基座的限位面上形成刚性锁止，即使推送端受到托盘反向的冲击力，也不会出现驱动杆回缩移位的情况，推送行程末端的定位重复精度可控制在较小误差范围内，满足精密组装工位的定位要求。设计思路上，整体采用模块化集成布局，将直线驱动单元、摆臂联动结构、锁止限位组件整合为一体式结构，无需用户自行拆分组装多个零散部件，驱动端的连接部位采用标准化的安装接口，可适配不同规格的推头附件，满足不同尺寸托盘的推送需求；联动结构采用短连杆传动设计，摆臂的抬起与下压动作完全和驱动杆的伸缩行程同步，无需额外配置独立的驱动源控制摆臂动作，可大幅降低配套控制系统的复杂度，减少接线与调试的工作量。从安装边界来看，该机构整体为长条形卧式布局，主体驱动部分的截面尺寸规整，可直接通过侧面的安装孔固定在输送线的铝型材架体上，不需要额外制作复杂的转接安装板；缩回状态下整体长度较短，不会过多占用输送线侧边的操作空间，伸出状态下的推送行程可覆盖常规小型工装托盘的换位距离，摆臂的活动范围经过限位设计，不会超出主体安装轮廓的外侧，避免动作过程中与周边的传感器、管线等附属部件发生干涉，安装时仅需预留出驱动杆伸出方向的直线空间即可完成部署，适配现有多数轻型输送线的改造升级需求。
