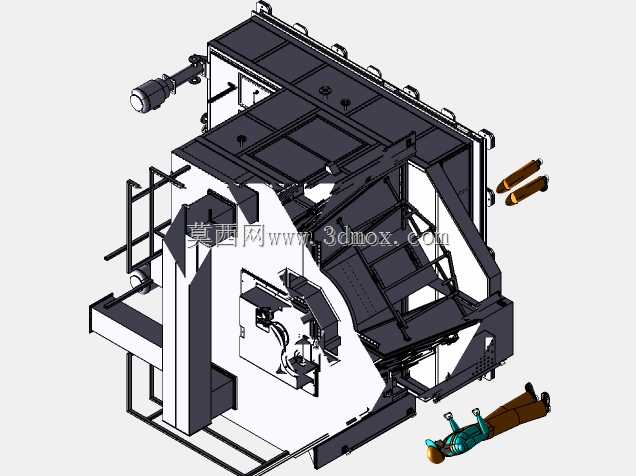

工业用汽油罐内部清洁专用设备结构设计

这款汽油罐清洗设备主要面向储油罐体运维、石化场站维保、车用储油罐检修等场景，专门解决汽油罐长期存储油料后内壁附着油泥、胶质、残留沉积物难以清理的痛点，替代传统人工进罐作业的高危模式，从结构设计层面规避密闭空间作业的中毒、燃爆风险，适配不同容积的卧式、立式钢制汽油储油罐的内壁清洁作业，可在罐体完成残油抽空、惰性气体置换达标后送入罐内开展全流程清洁作业。设备整体采用框架式集成结构设计，外部设置带吊装吊点的防护外框架，无需在罐壁额外开设安装孔位，可通过罐顶人孔直接完成整机吊装入罐，外框架周边布置多组可调式支撑定位组件，入罐后可通过伸缩支撑脚抵靠罐体内壁完成整机固定，适配不同内径的罐体内腔，安装过程无需焊接、打孔，不会对罐体原有结构造成损伤，固定后整机作业稳定性强，可承受清洁作业过程中的反冲作用力不发生偏移。设备核心作业单元采用多轴联动摆臂结构，摆臂末端搭载高压射流喷头与滚刷清洁组件，可根据罐内壁的污渍附着程度切换清洁模式：针对附着较薄的油膜残留采用高压高温清洗液射流冲洗，针对干结的胶质、油泥沉积物则启动滚刷配合射流的刷洗模式，摆臂可沿罐体轴向做往复进给运动，同时可绕罐体中心轴线做360度回转运动，覆盖罐体内壁所有区域，包括罐底沉积区、罐壁环形区、罐顶封头区的无死角清洁，避免传统清洁方式存在的清洁盲区。设备侧边集成的驱动单元采用隔爆型结构设计，所有电气部件均满足易燃易爆场所的防爆要求，动力传输采用密封式传动结构，避免清洁过程中油液、水汽侵入传动部件造成设备故障，设备的清洗液输送管路内置在框架结构内部，外接管路采用快插式防爆接头，可快速连接外部的清洗液供给单元与废液回收单元，作业过程中产生的废液可通过配套的抽吸装置同步抽出罐外，完成废液的统一回收处理，避免清洗废液残留造成二次污染。设备整体结构紧凑，外部框架做了圆角钝化处理，吊装入罐过程中不会刮蹭罐体内壁的防腐涂层，整机的重心经过优化设计，吊装过程中姿态平稳，入罐定位操作仅需两名运维人员配合即可完成，无需大型吊装设备辅助，大幅降低罐体清洁作业的前期准备成本，作业效率相比传统人工清洁提升数倍，同时可将作业人员的劳动强度与作业风险降至最低，适配石化仓储、运输企业、车辆维保场站等多场景的汽油罐定期清洁、检修前预处理等作业需求。
