多纳精密平带式低摩擦输送设备结构

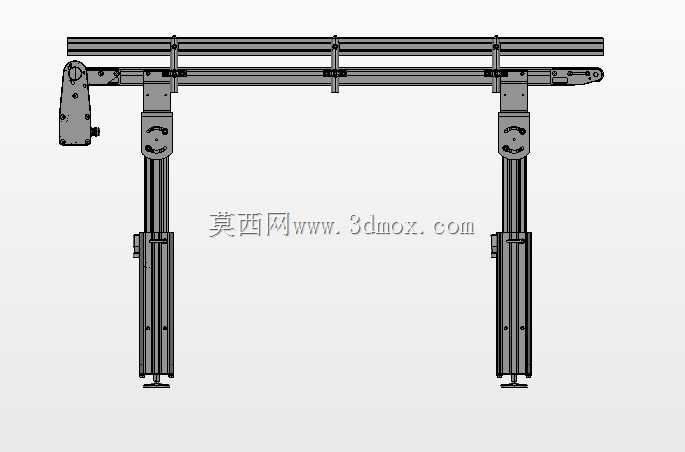

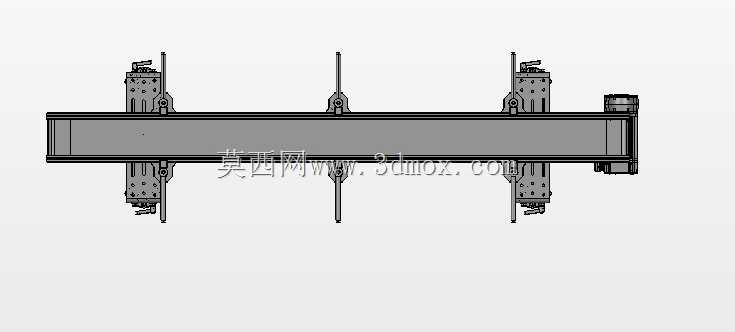

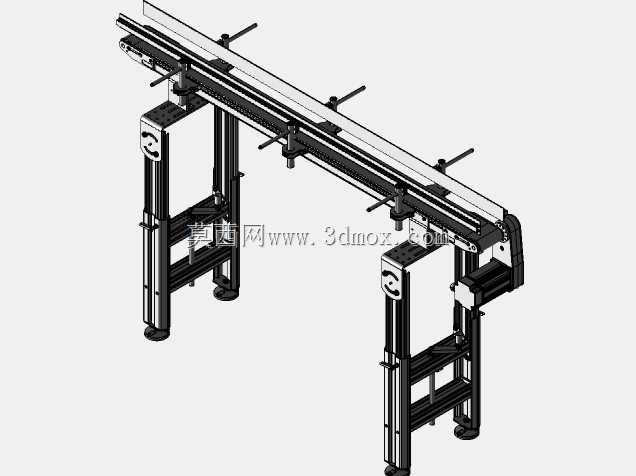

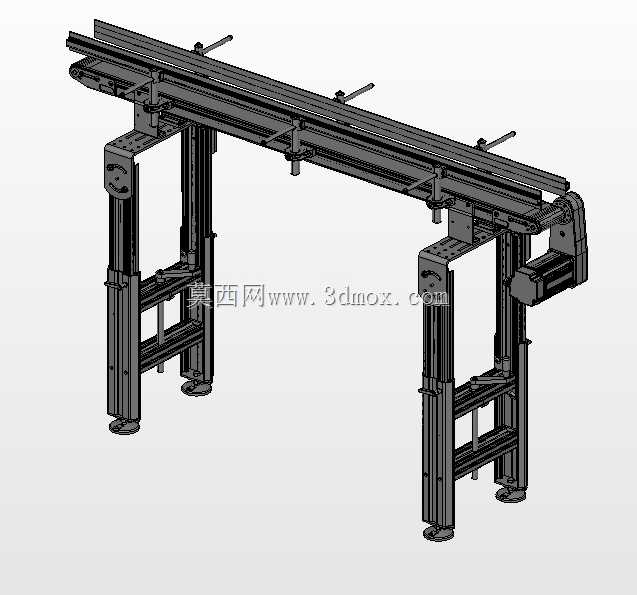

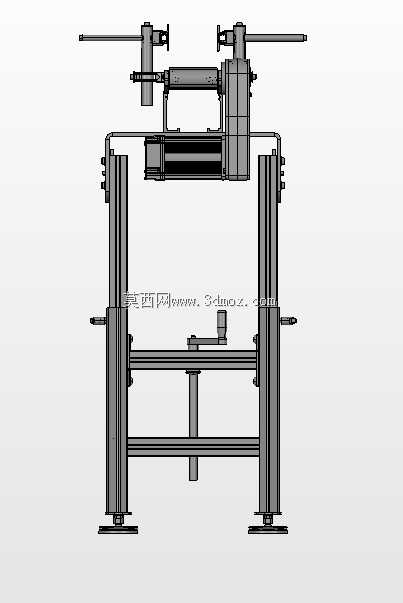

这款平带式输送结构主要面向精密小件的工位间流转场景，常见于电子元器件组装、小型五金零件分拣、医药包装线的工序衔接环节，可在洁净车间、常规机加工装配线等多种生产环境中使用，承担工件的平稳定向输送任务，避免输送过程中工件出现偏移、剐蹭、卡顿等问题，保障生产线节拍的稳定运行。设备采用端驱布局，驱动端集成在输送线的端部位置，可减少输送面下方的结构占用，方便产线布局时对接下方的工装支架、检测工位或者废料收集结构，适配不同高度的产线对接需求。输送带宽为95mm，整体输送段长度为1527mm，配套的低摩擦带节距为10mm，运行过程中摩擦阻力小，运行噪音低，长时间连续工作也不会出现皮带过度磨损的问题，可降低日常运维的耗材更换成本。机架两侧的A侧与D侧导向结构采用全可调设计，配套2英寸HDPE型材作为导向接触面，HDPE材质本身具备耐磨、自润滑、不刮伤工件表面的特性，可根据输送工件的实际宽度灵活调整导向间距，适配不同尺寸规格的小型工件输送需求，调整操作无需复杂工具，松开锁紧手柄即可滑动导向块到指定位置后锁紧，调试便捷。支撑结构采用立式可调支腿设计，支腿上带有多档位调节孔位，可根据对接产线的实际高度调整整体输送面的高度，支腿底部配备防滑脚垫，安装时无需在地面打孔固定，放置平稳后即可投入使用，也方便后续产线调整时快速移位。整体框架采用模块化拼接设计，各部件之间通过标准紧固件连接，无需焊接作业，现场组装难度低，后期如果需要延长输送段或者更换局部部件，可直接拆卸对应模块进行替换，无需整体拆解设备。输送面的平带运行平整度高，无明显凸起或者接缝落差，可输送表面易刮花的精密零件、轻薄片状工件等对输送稳定性要求高的物料，运行过程中工件不会出现跳动、移位的情况，可配套视觉检测工位、自动上下料机械手使用，为自动化工位提供稳定的工件输送定位基础。
