立式三组件压装工装结构设计

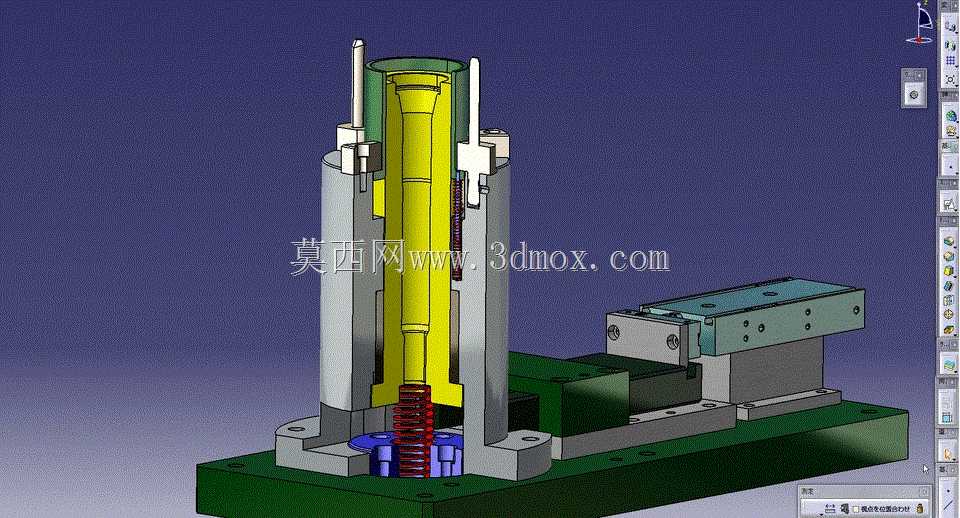

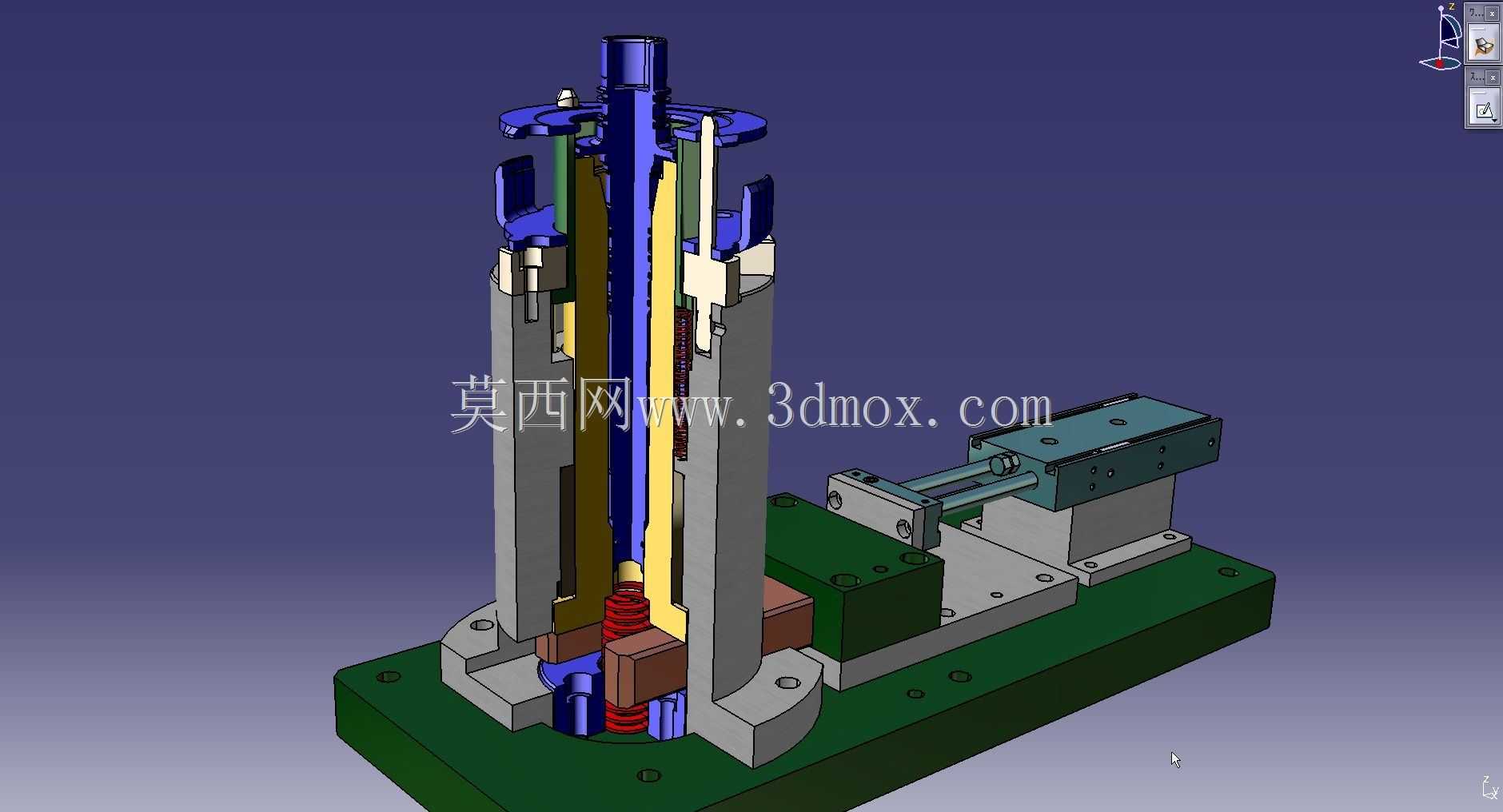

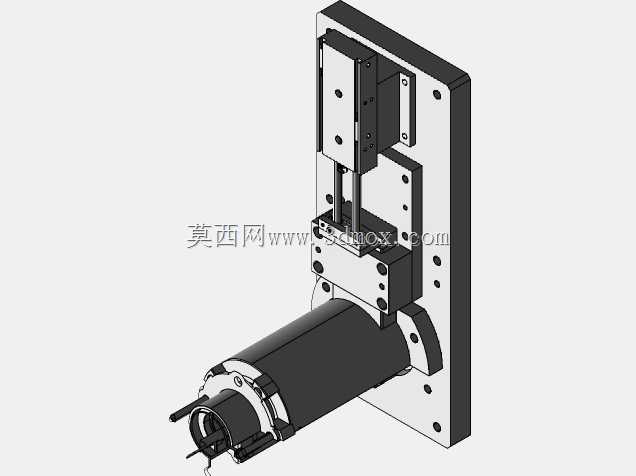

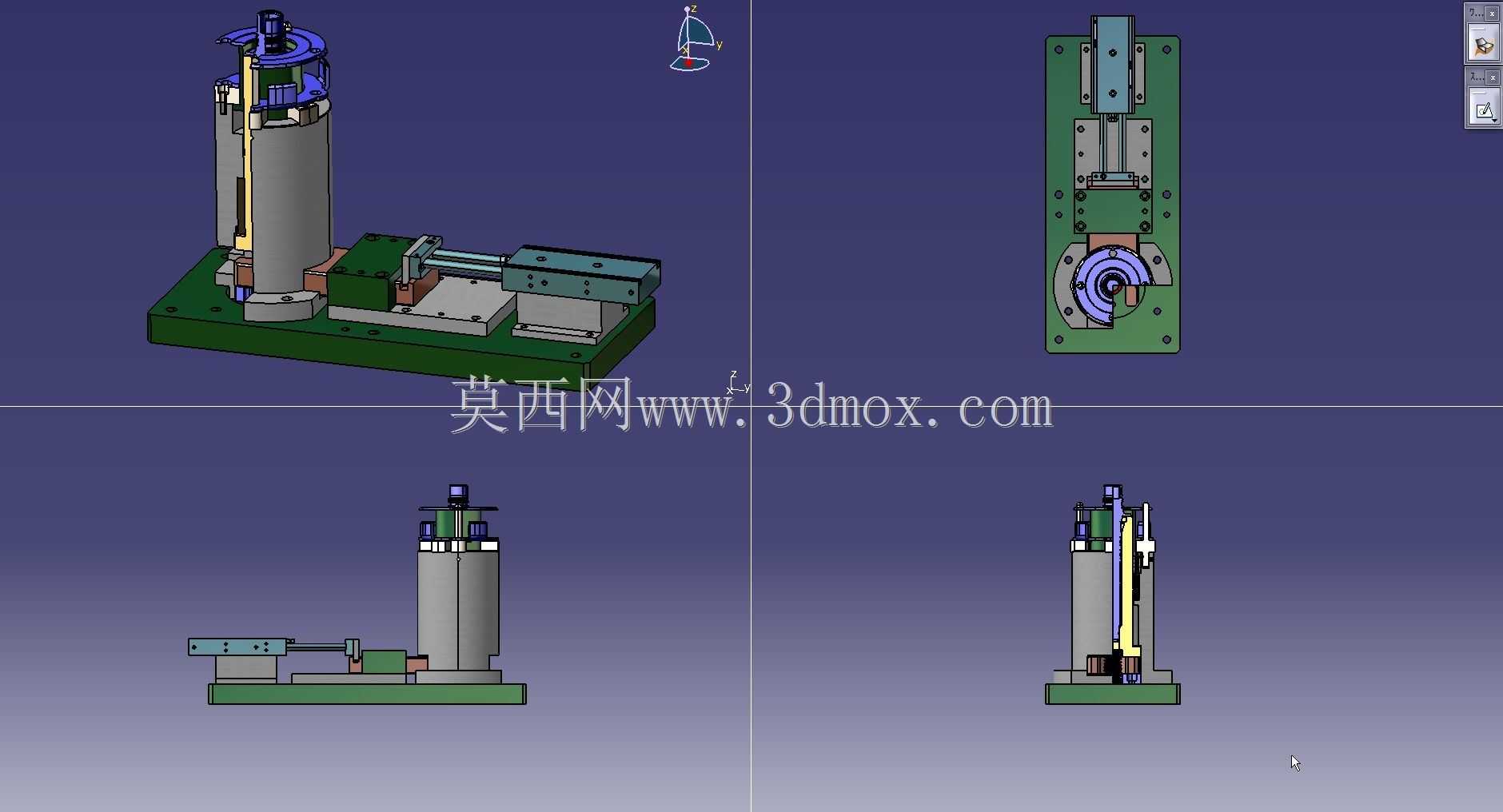

该压装结构主要应用于精密零部件装配生产线的小件压合工序，常见于电子接插件、小型五金组件、汽车精密小零件的组装环节，针对需要将三个独立零件精准压合为一体的装配需求设计，可替代人工敲击压合的传统作业方式，大幅降低装配过程中零件歪斜、压伤、压装深度不一致的不良率，适配小批量多品种的柔性生产场景，也可集成到自动化装配流水线中作为单工位压装单元使用。设备核心功能是实现待压装零件的精准定位与可控压合，主体立式承载结构采用框架式设计，中部设置弹性复位组件，压合作业完成后可自动带动压头复位，无需额外设置复位驱动结构；侧方配置的滑移定位模组可实现待压装底座零件的快速上料与定位，作业人员仅需将三个待装配零件依次放入定位槽位，即可触发压合动作，压合过程中导向柱全程约束压头的运行轨迹，避免压头偏移导致的零件压废问题。设计过程中优先考虑了压装精度的稳定性，定位型腔采用与零件外形适配的仿形设计，单边定位间隙控制在0.02mm以内，保证三个零件的同轴度满足装配要求；压头与承载立柱之间设置了耐磨导向套，长期往复运行也不会出现压头晃动的问题；底部安装板预留了标准的T型槽安装位，可根据生产线的实际布局调整设备的固定位置，也可搭配不同的仿形定位块快速切换压装产品型号，无需对主体结构进行大规模改动。整体结构的安装边界紧凑，主体立式结构的占用空间较小，底部安装平面的固定孔位按照通用工装标准间距设置，可直接固定在标准工作台面或者流水线线体的型材支架上；压装行程根据常规小件压装需求设计，预留了足够的安全行程余量，避免压装过行程损坏零件或者设备结构；侧方滑移模组的行程满足人工上下料的安全距离要求，作业时操作人员的手部无需进入压头正下方的作业区域，从结构设计层面规避了压手的安全风险。结构中所有受力部件均经过强度校核，压装过程中框架形变量控制在允许范围内，保证长期使用的结构稳定性，弹性复位部件的弹力经过匹配计算，既可以保证压头顺利复位，也不会额外增加压装驱动的负载，整体结构简单可靠，维护便捷，日常仅需定期对导向部位进行润滑保养即可长期稳定运行。
