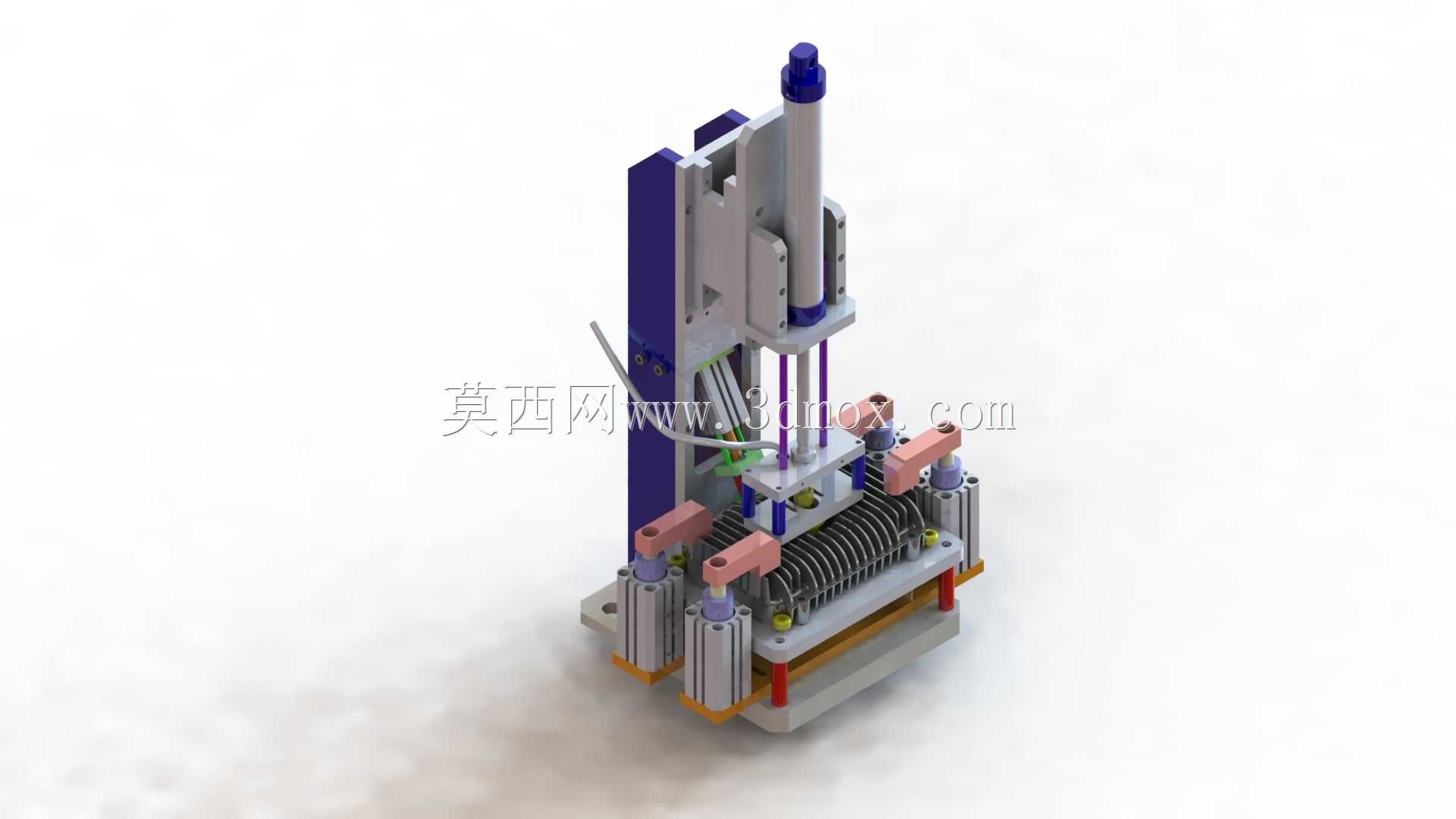

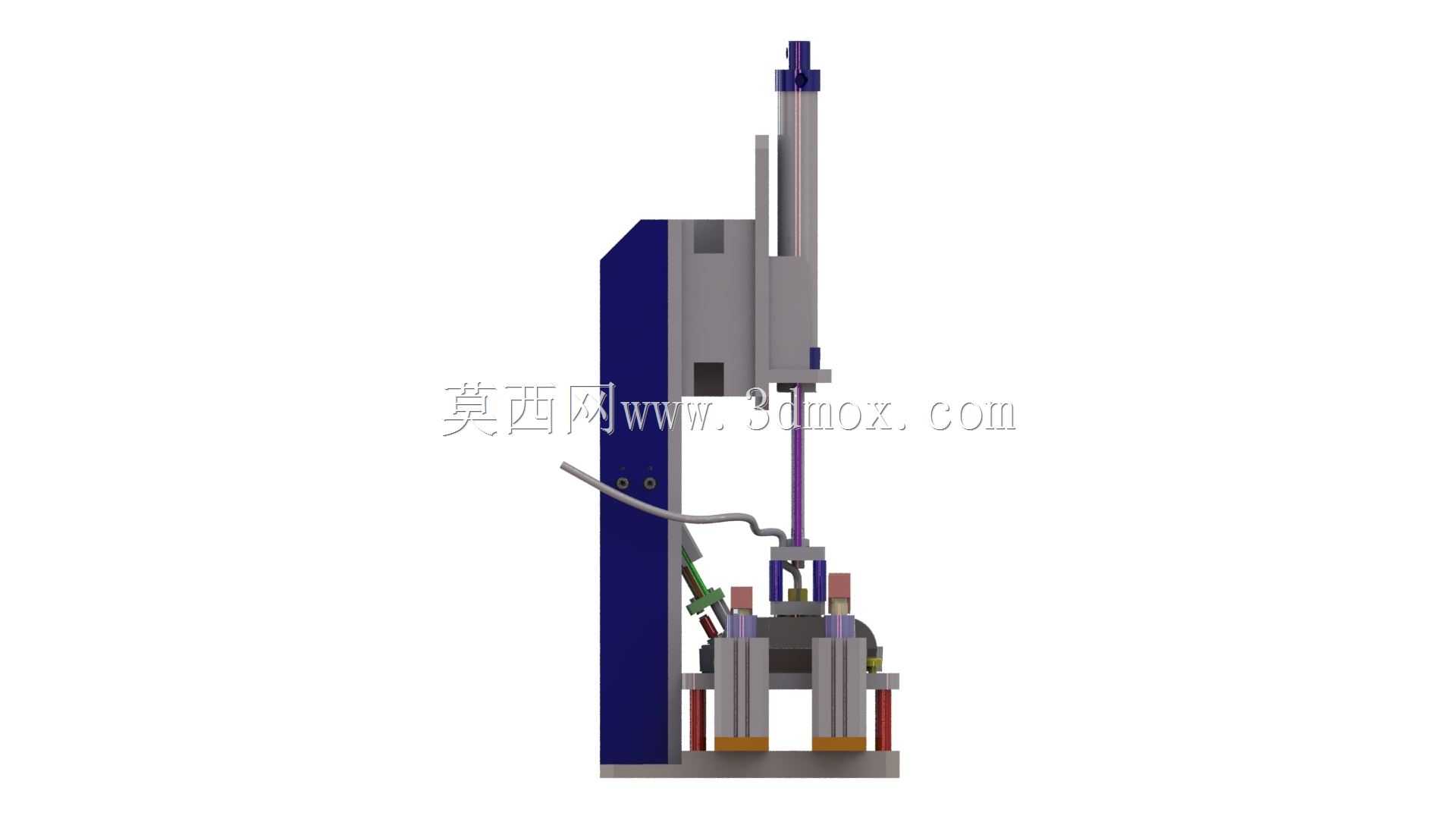

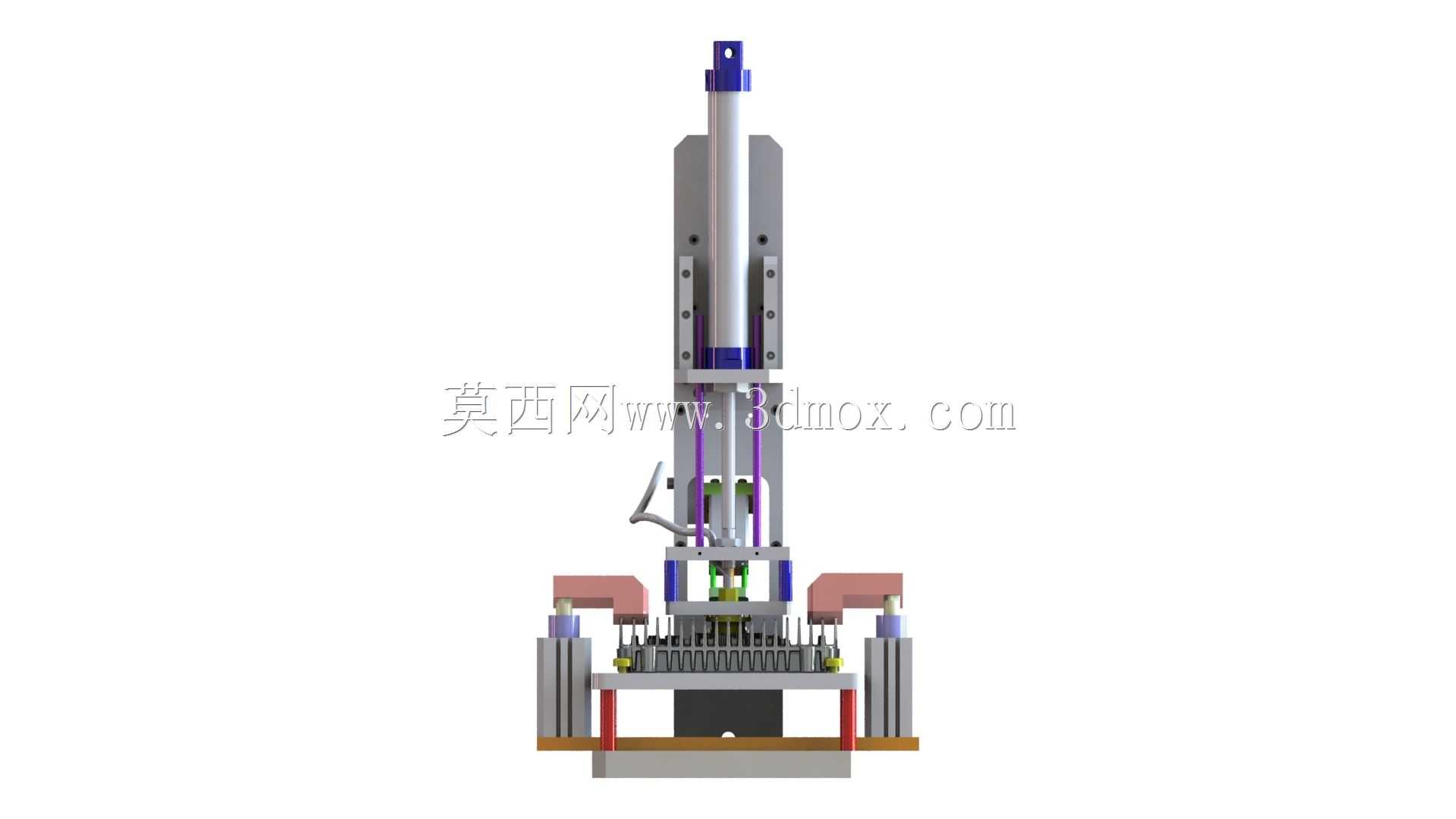

简易气密封装测试固定工装结构

该工装主要应用于中小尺寸带腔体结构工件的气密性检测工序，常见于消费电子零部件、小型汽配压铸件、新能源电池小件的生产制程中，在工件完成机加工、焊接或组装工序后，上线完成密封性能验证，替代传统人工封堵的作业方式，解决人工封堵压力不均、检测一致性差、作业效率低的痛点，适配产线在线抽检、全检工位的作业需求，可搭配常规气密检测仪完成泄漏量测试，有效降低人工操作带来的检测误差。设备核心用途是完成待检测工件的快速定位与多位置同步封堵，通过垂直布置的压合动力输出稳定下压力，配合底部定位型腔与周向分布的封堵头，同步完成工件各通气口、接缝位置的密封压紧，避免检测过程中出现外部气体泄漏干扰检测结果的情况，压合到位后可自动连通检测气路，向工件腔体内充入设定压力的检测气体，配合检测仪器完成压降、泄漏量数据采集，判断工件密封性能是否合格。产品功能特性上，采用立式框架承载结构，整体刚性充足，压合过程无明显形变，周向布置的可调式封堵组件可根据工件接口位置调整安装位置，适配一定尺寸范围内同类型不同规格的工件检测需求，底部定位型腔采用快换式设计，更换不同工件型号时仅需更换定位块即可完成切换，无需整体调整工装结构，压合行程设置有限位缓冲结构，避免下压压力过大损伤工件表面，各封堵头采用弹性密封材质，压紧后贴合度高，反复使用磨损后可快速更换。设计思路上，优先考虑作业操作的便捷性，工件取放区域无多余结构遮挡，操作人员可快速完成工件上下料，压合动力采用直线驱动部件，动作响应快、压力输出稳定，整体结构采用模块化设计，各功能组件独立安装，后期维护更换部件无需整体拆解工装，气路采用内置式排布，避免外接管路杂乱影响作业操作，同时预留检测仪器对接接口，可快速适配不同品牌的气密检测设备。外形尺寸与安装边界方面，整体采用窄幅立式布局，占地面积小，可直接安装在标准作业台面上，底部安装孔位适配常规工装台的T型槽间距，无需额外制作转接安装板，工装最大下压行程满足常规小件的压合封堵需求，周向封堵组件的调节范围覆盖常见小型腔体工件的接口分布尺寸，作业时工件取放高度符合人工操作的 ergonomic 要求，长时间作业不易产生疲劳，整体外伸部件无尖锐棱角，操作安全性充足。
