型材表面不干胶粘贴手持气动作业装置

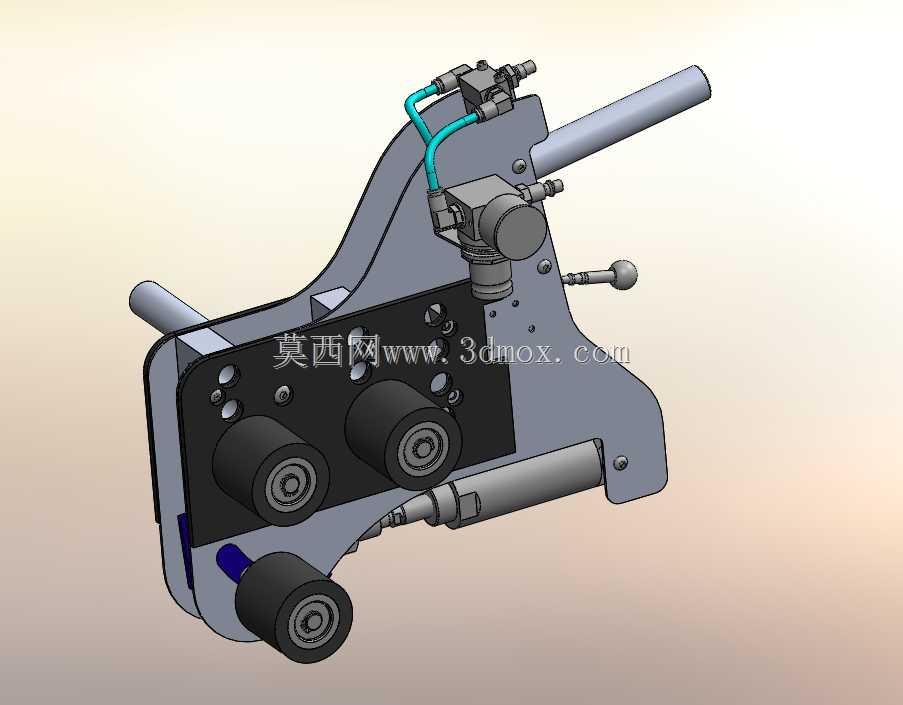

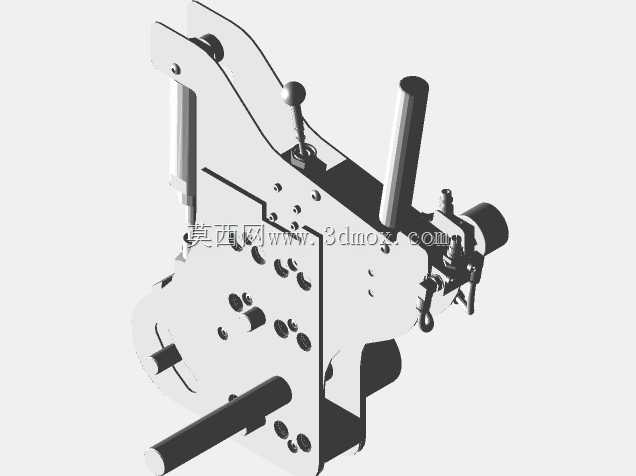

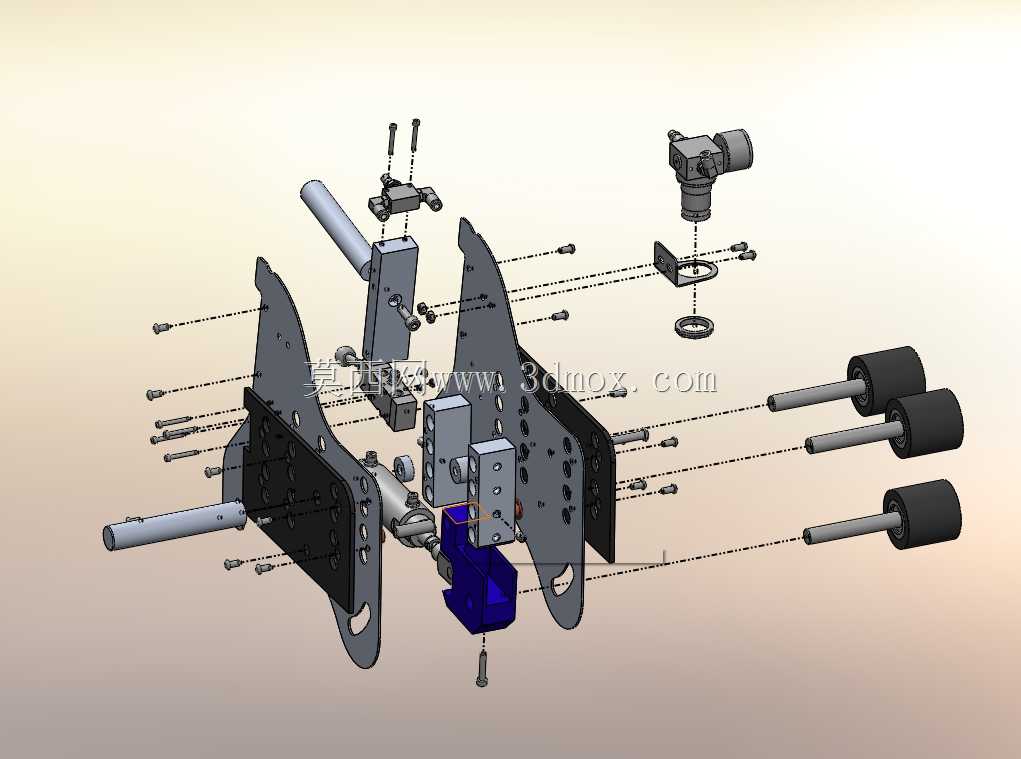

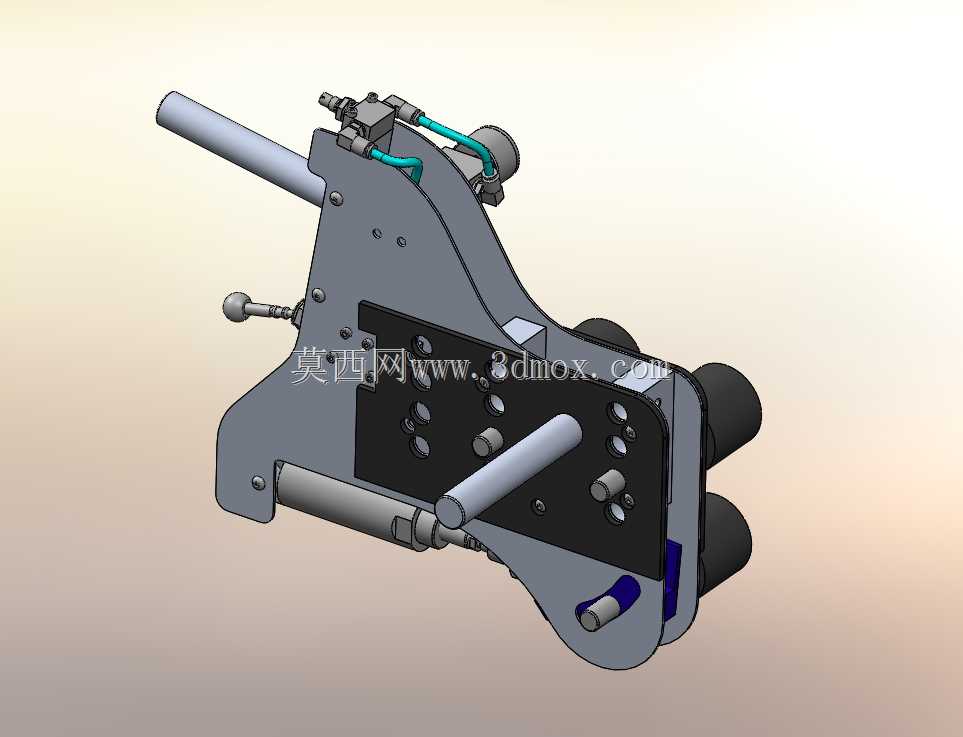

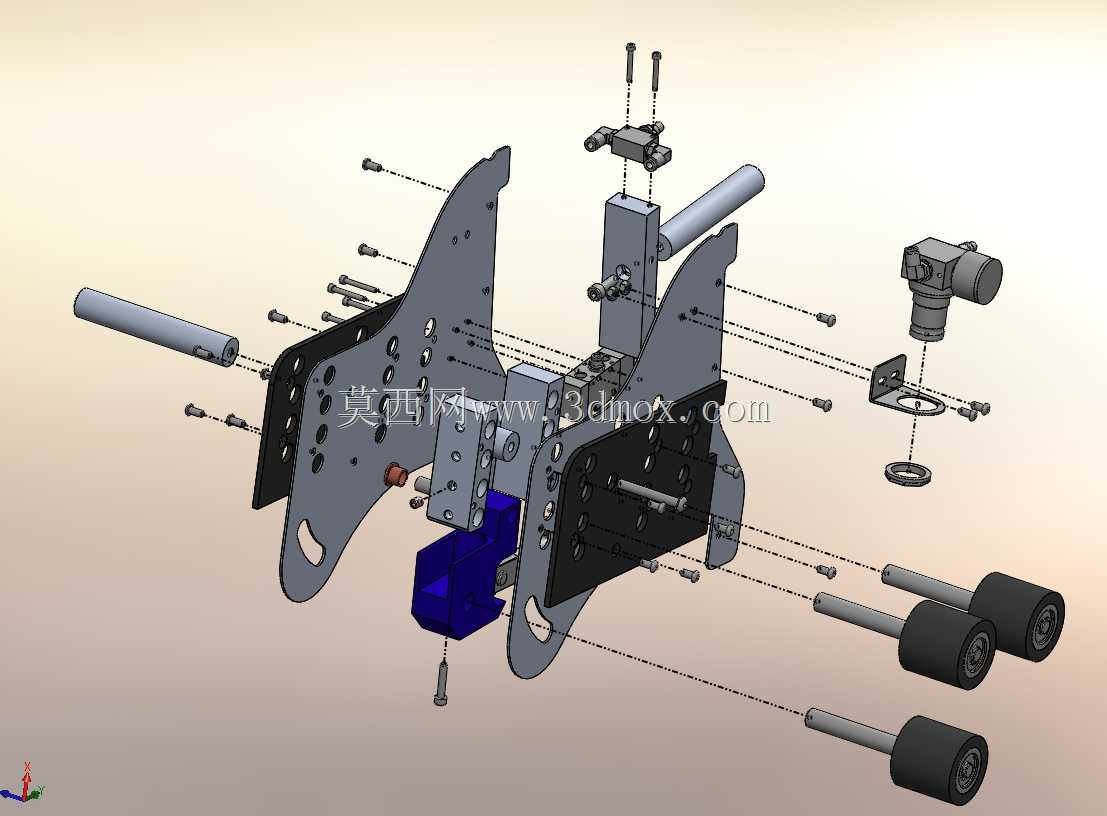

在型材深加工、门窗构件生产、工业铝型材组装的现场作业环节中，长尺寸型材的表面标识粘贴、防护膜贴合、条码标签附装长期依赖人工手动操作，不仅粘贴效率低下，还极易出现贴附偏移、褶皱、气泡、压合不牢等质量问题，尤其针对带异形截面、凹槽结构的型材，人工粘贴很难保证胶面与型材表面完全贴合，后续容易出现标签起翘、胶层脱落的情况，影响型材的标识追溯与表面防护效果。这款气动粘贴装置正是针对这类现场作业痛点开发的手持作业工装，整体采用轻量化的框架式结构设计，主体承力部件采用高强度合金板材加工成型，在保证结构刚性的前提下尽可能控制整机重量，方便作业人员长时间手持操作，适配生产线旁、仓储区、组装工位等多场景的移动作业需求，无需固定安装台面即可完成全流程粘贴作业。装置的核心功能逻辑依托气动驱动实现，顶部设置的气动控制组件通过快插气管接入车间常规压缩气源即可工作，无需额外配置电力驱动模块，适配绝大多数生产车间的现有动力配套条件。装置前端设置三组不同位置的压合滚轮，其中两组滚轮负责在粘贴过程中抵靠在型材的基准面上，为装置提供稳定的行走导向，保证粘贴路径与型材轴向保持平行，避免贴附走偏；第三组压轮直接作用在不干胶的背纸剥离区域，将胶面均匀压合在型材表面，滚轮采用弹性耐磨材质制作，能够自适应型材表面的微小弧度与台阶差，保证压合力均匀分布，彻底消除粘贴气泡与褶皱问题。装置侧面设置的操作手柄集成了气源控制开关，作业人员单手握持即可完成装置的行走推进与气动压合的同步控制，操作逻辑简单，新员工经过短时间熟悉即可上手作业。在设计过程中，这款装置充分考虑了不同规格型材的适配性，导向滚轮的间距预留了足够的调节空间，可根据型材的截面宽度、基准面位置调整滚轮的伸出长度与安装位置，适配市面上绝大多数常规规格的工业铝型材、塑钢型材、轻钢龙骨构件的粘贴作业需求。装置的整体外形贴合人体工学设计，握持部位做了圆弧过渡处理，避免长时间操作产生的硌手疲劳；气动管路采用内嵌式布局，避免作业过程中管路与型材边缘发生勾挂干涉，所有运动部件均做了圆角钝化处理，消除操作过程中的磕碰划伤风险。装置的安装边界充分考虑手持作业的活动空间需求，整体结构紧凑，即使在型材堆放密集、操作空间狭窄的组装工位，也能灵活完成整根型材的连续粘贴作业，无需反复调整型材位置，相比传统纯人工粘贴的作业方式，能够大幅提升粘贴效率与贴附质量一致性，降低人工操作的劳动强度。
