艾弗里汉密尔顿贴标执行机构结构设计

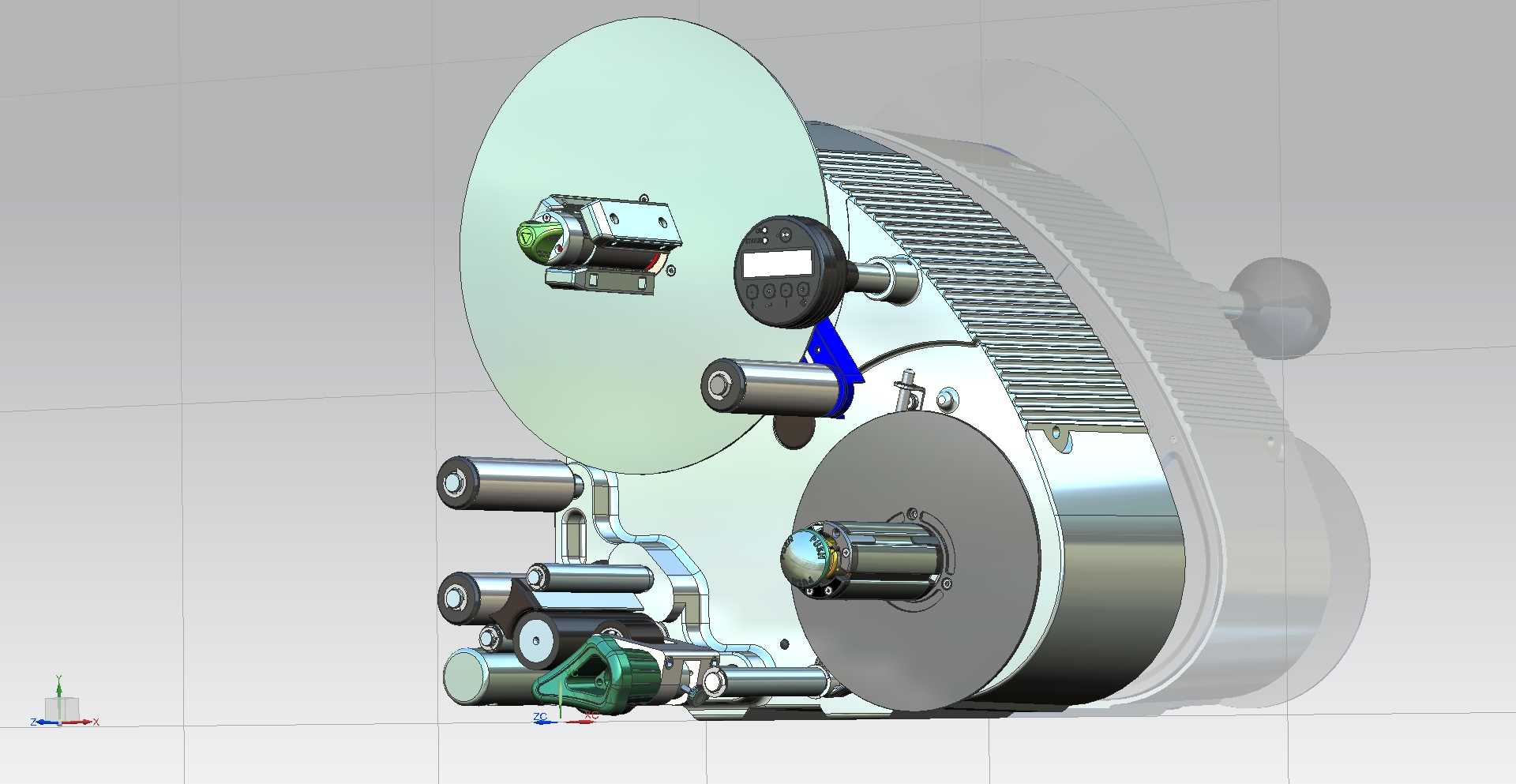

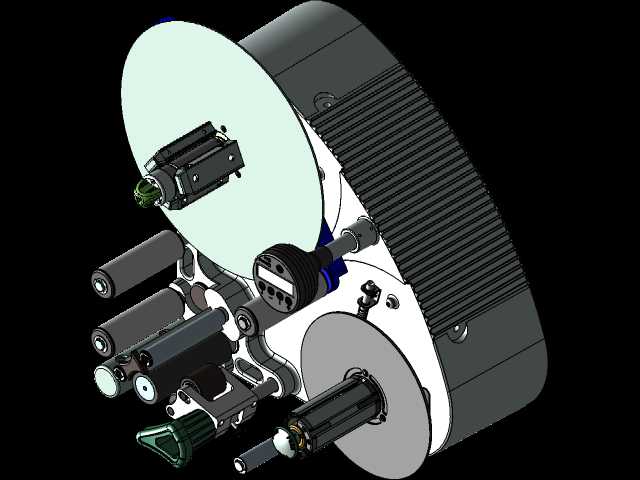

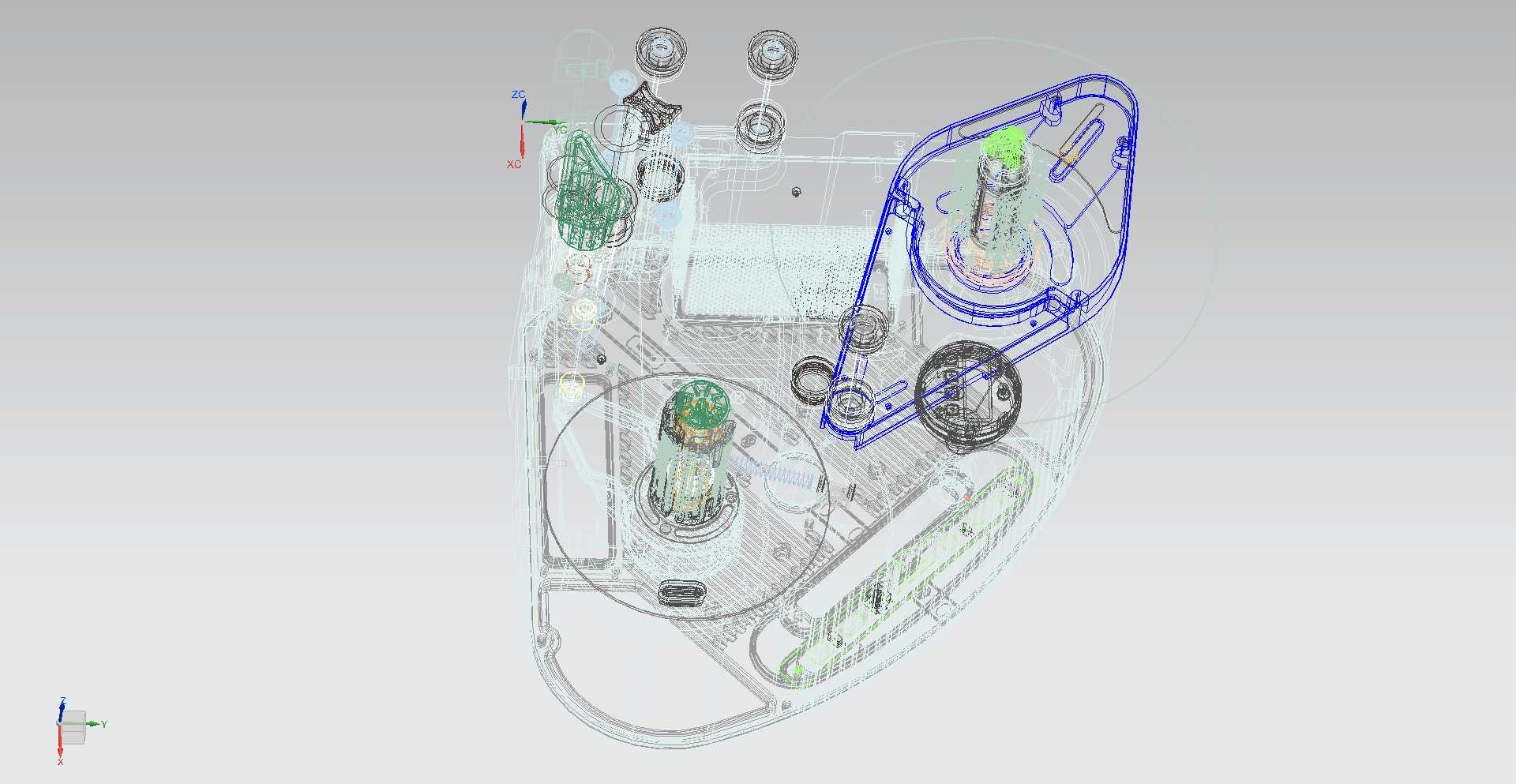

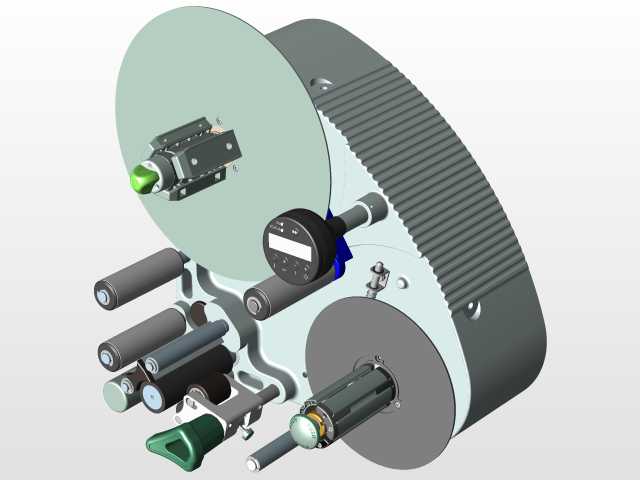

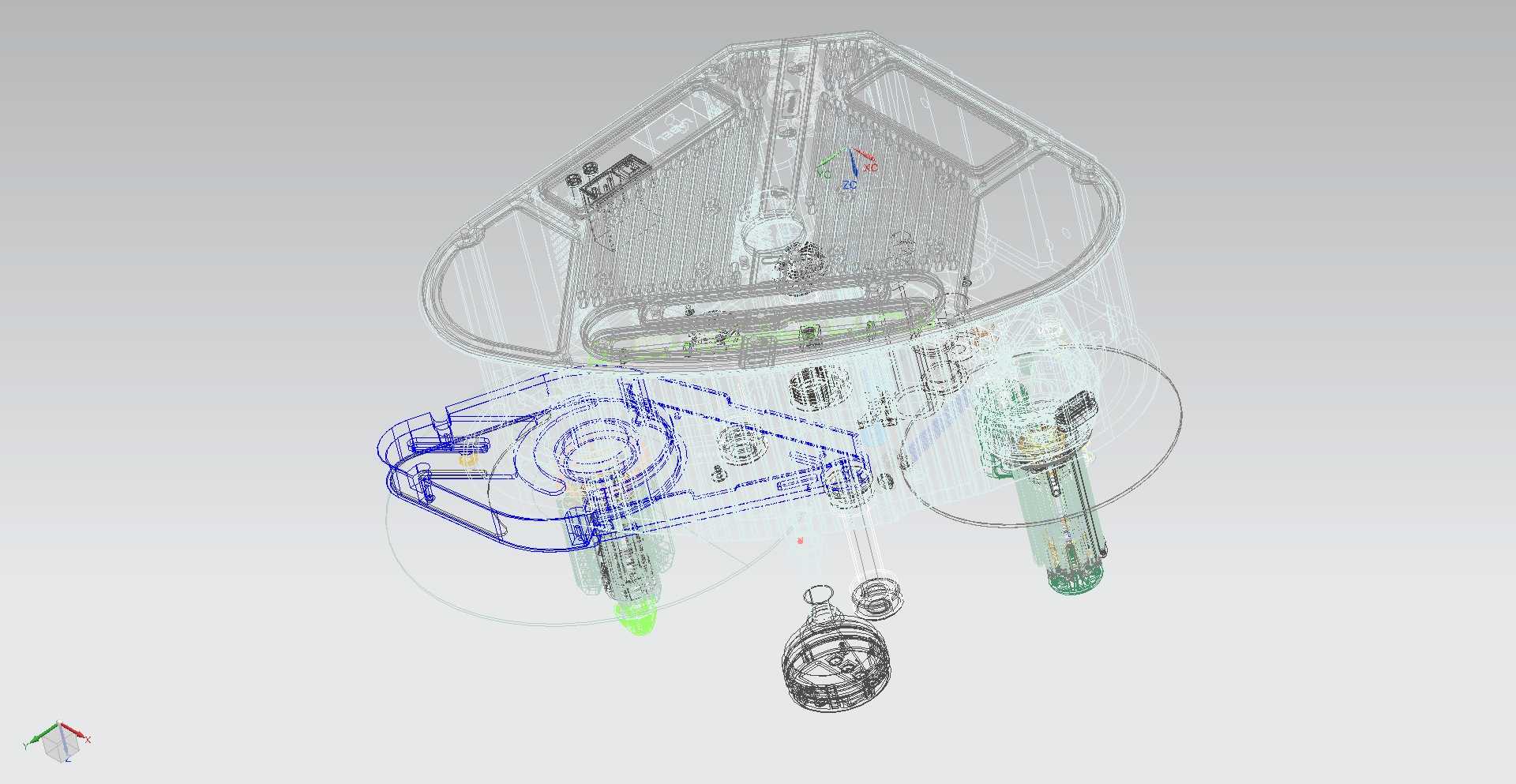

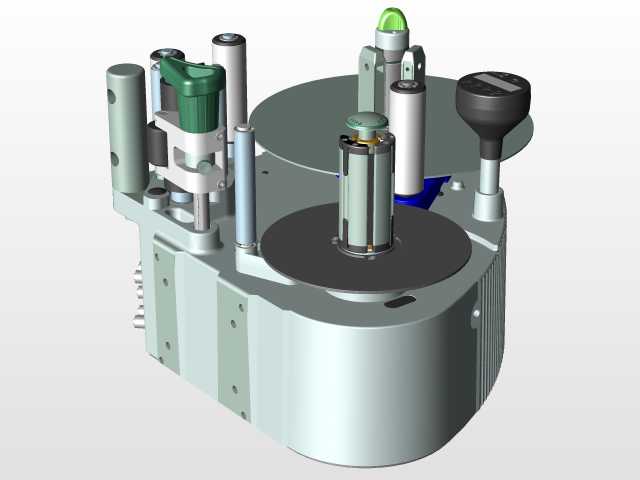

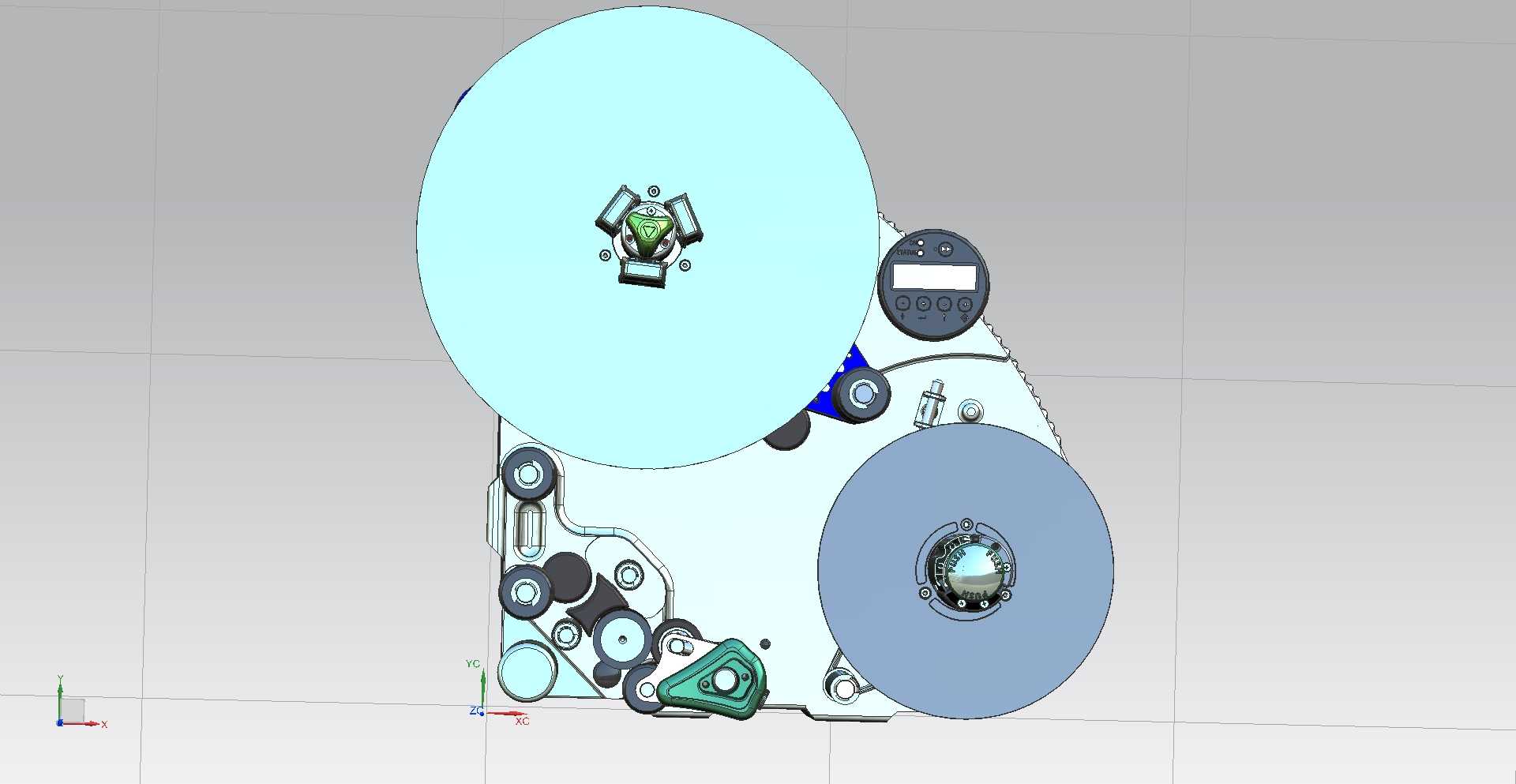

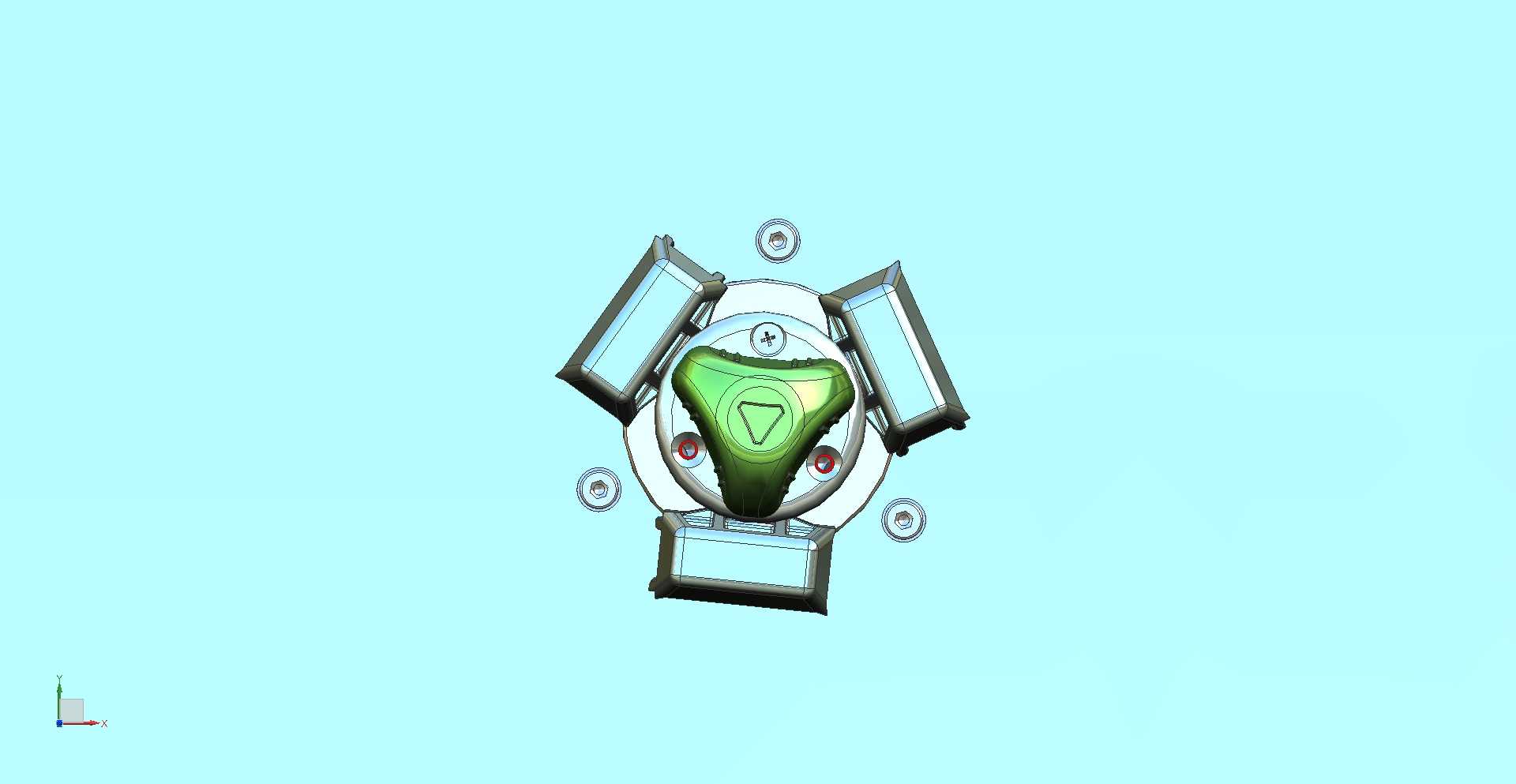

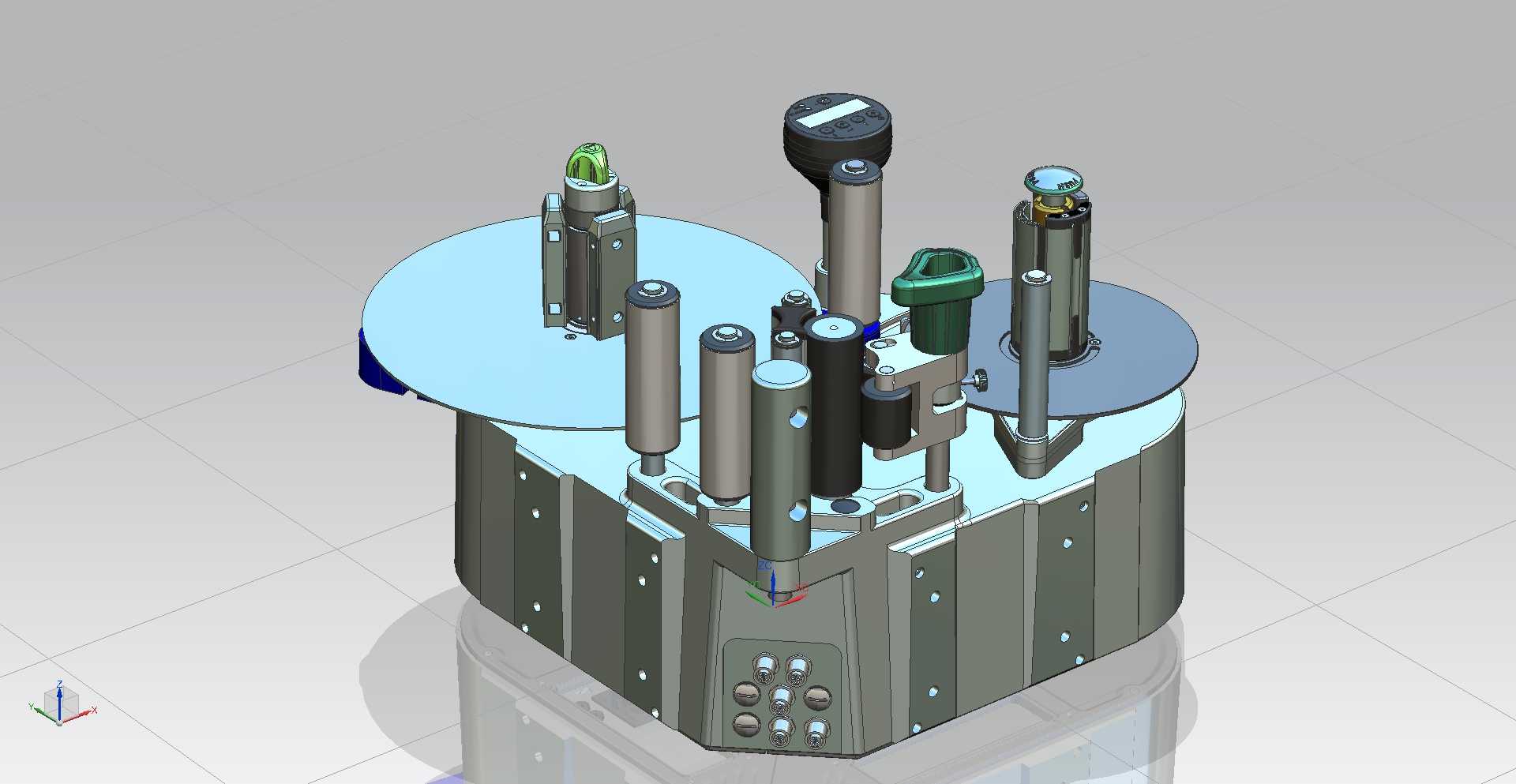

该结构为卷装不干胶标签贴标作业的核心执行单元，广泛应用于食品包装、日化产品灌装、医药外包装、电子元器件标识等连续化生产场景中，可适配平面、弧面、小曲率曲面等多种工件表面的标签粘贴需求，能够集成在现有包装生产线、组装流水线的指定工位，替代人工完成标签的自动送料、剥离、定位、压合全流程作业，有效降低人工贴标的位置偏差、褶皱、气泡等不良问题，大幅提升产线贴标工序的作业效率与一致性。整套机构采用集成化紧凑布局设计，核心功能模块围绕标签卷料的走料路径排布：顶部大直径盘座为标签料卷安装位，可适配常规工业卷装标签的料卷内径，料卷下方依次排布多组硬质阳极氧化处理的铝合金导向辊，所有导向辊均采用高精度微型轴承支撑，转动阻力极低，可保证标签底纸走料过程中张力均匀，不会出现底纸拉扯断裂、标签偏移走位的问题。走料路径中设置有标签剥离刀口组件，刀口采用高硬度模具钢精磨加工，刃口直线度控制在微米级，当标签底纸经过刀口位置转向时，面标因自身挺度脱离底纸，精准贴合到下方输送到位的工件表面，刀口旁设置的柔性压合滚轮可在标签接触工件瞬间完成滚压，排出标签与工件表面之间的空气，避免贴标后出现气泡、翘边问题。机构侧部设置有阻尼式张力调节组件，可根据标签材质、厚度、走料速度灵活调整阻尼大小，适配薄型易碎纸标签、厚型PET标签、防伪标签等多种不同材质的标签料带，保证高速走料过程中料带不会出现松散、打滑的情况。整套机构的安装基准面设置在主体壳体的后侧与底部，预留有标准化的安装螺孔定位槽，可直接固定在生产线的铝型材机架上，安装时仅需保证剥离刀口与工件待贴标表面的平行度、压合滚轮与工件表面的接触间隙在设计范围内，即可快速完成调试投入使用，无需复杂的参数适配。机构内部的传动组件采用全封闭壳体防护，可隔绝生产现场的粉尘、水汽进入传动部位，延长核心部件的维护周期，适配多粉尘、有少量喷淋的生产车间环境。
