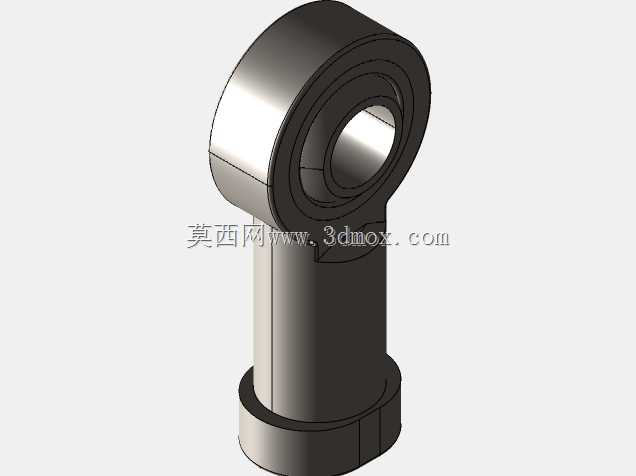

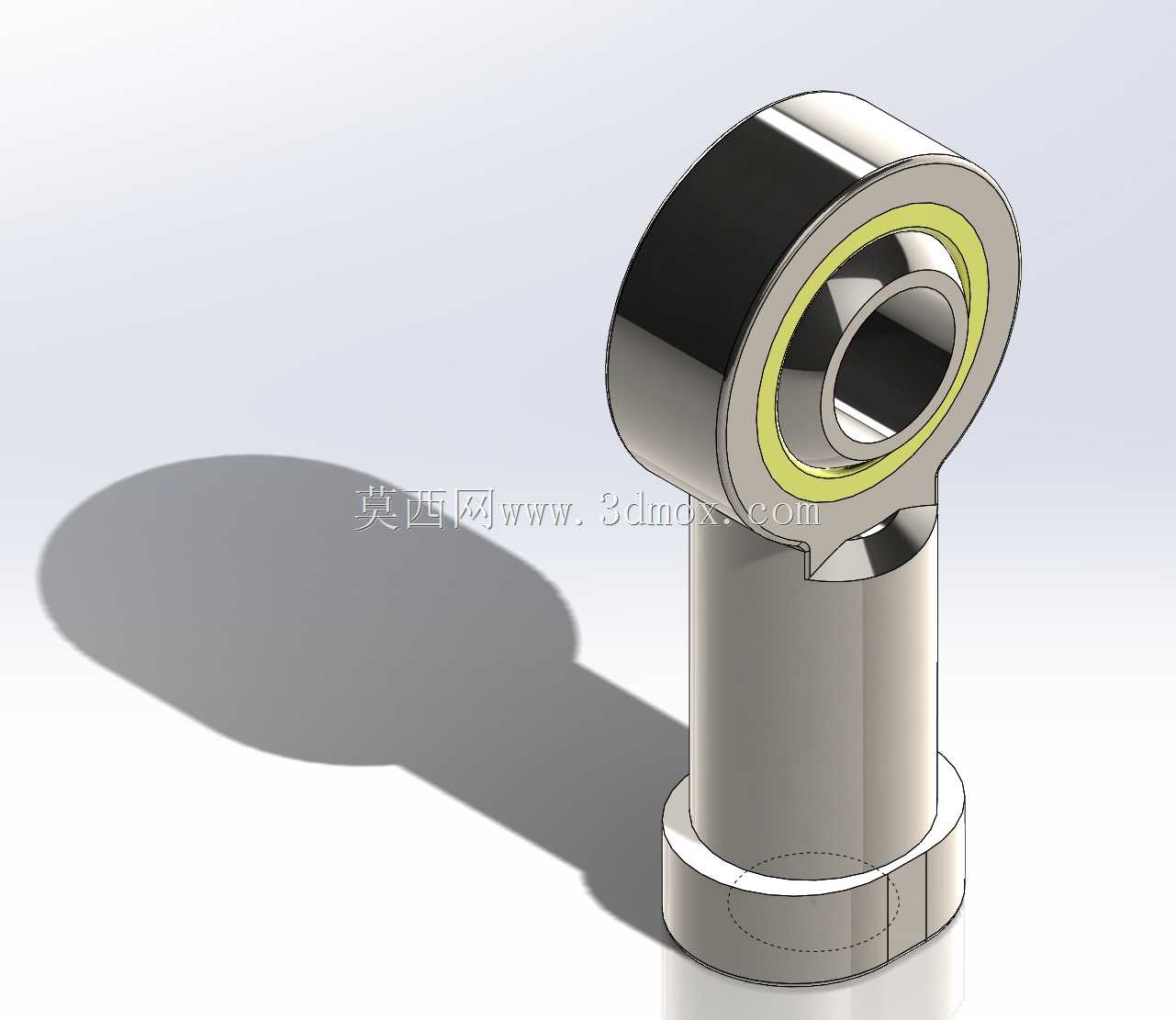

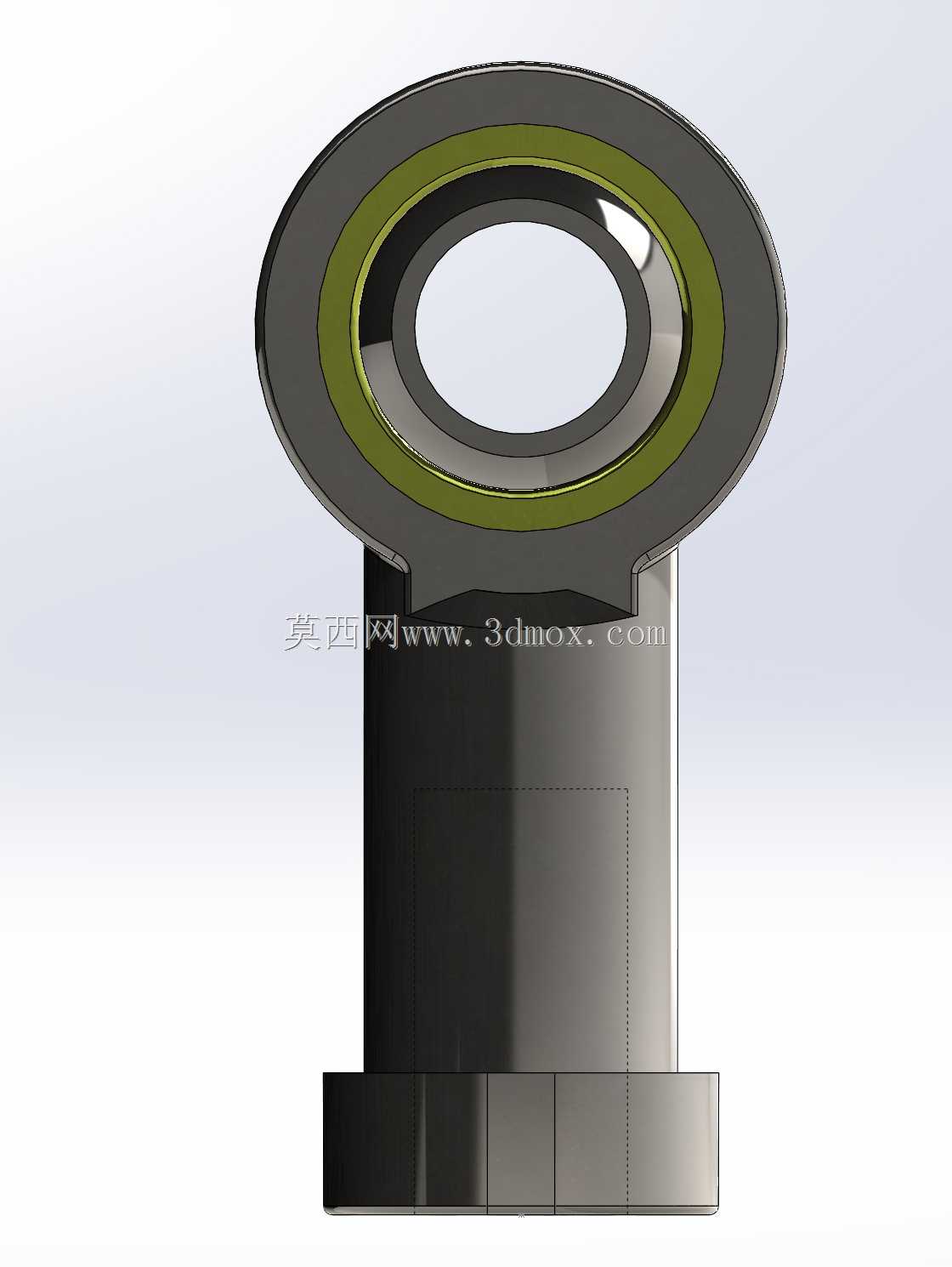

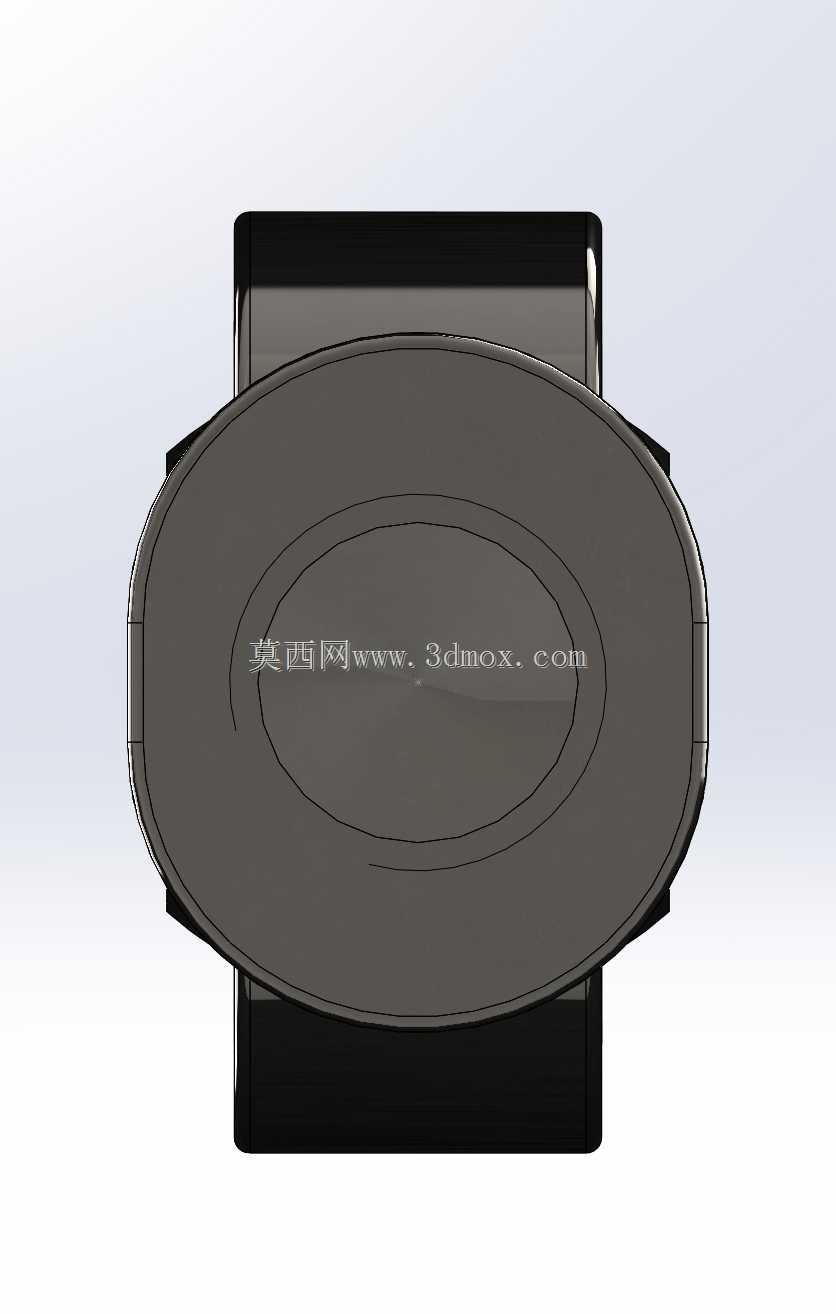

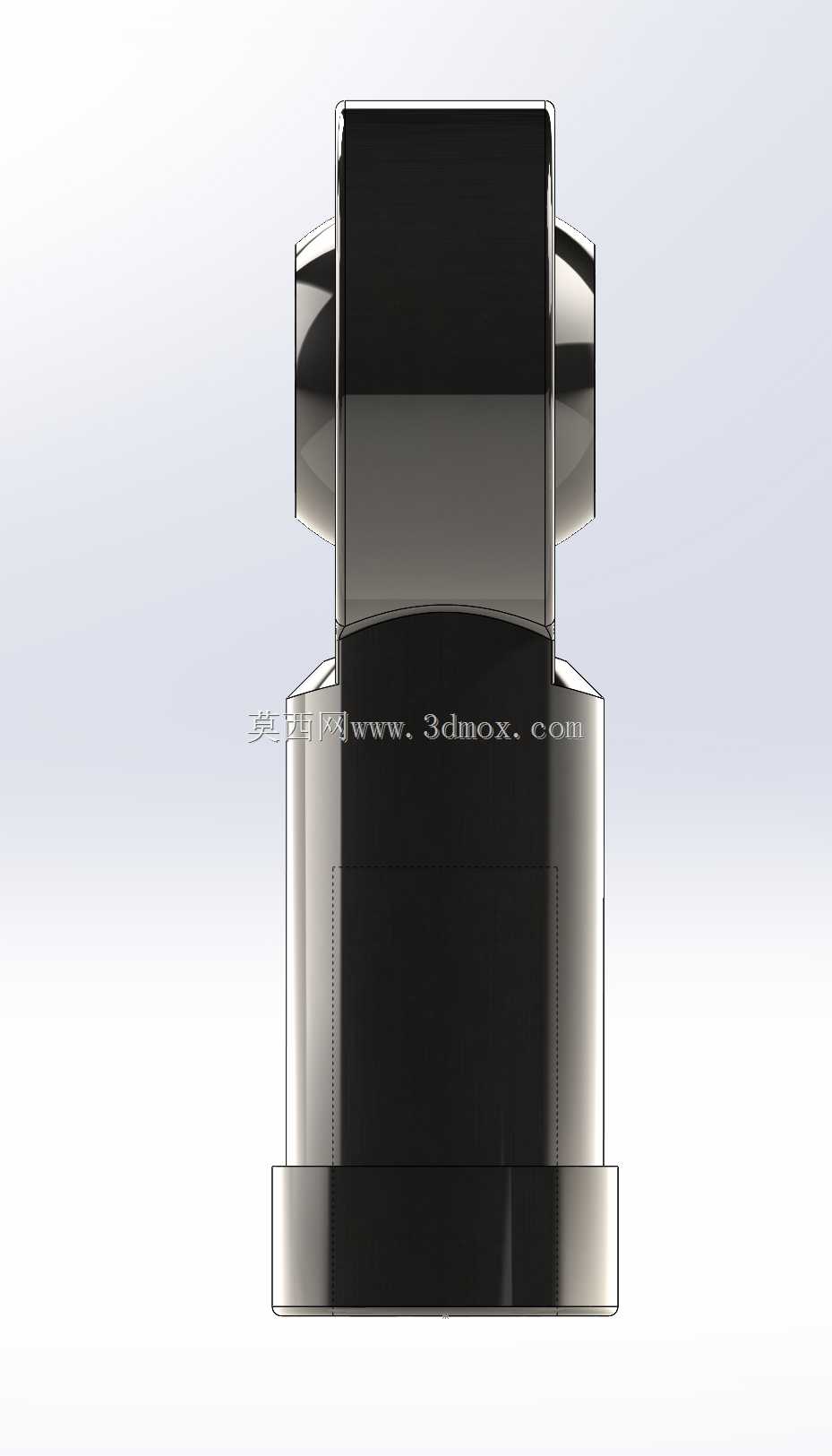

杆端内螺纹自润滑关节轴承结构设计

这款杆端关节轴承是机械铰接传动场景中极为常用的核心连接部件，广泛应用于工程机械连杆机构、自动化设备摆臂连接、液压油缸杆端铰接、轻工机械往复运动机构、轨道交通车辆悬挂连接等场景，能够在存在一定角度偏差的两部件间传递载荷，同时补偿安装与运行过程中产生的同轴度误差，避免刚性连接带来的应力集中问题，大幅提升整套机构的运行可靠性与使用寿命。该款轴承为内螺纹安装型杆端结构，集成了杆端安装座与关节轴承内芯，无需额外装配轴承座即可直接使用，有效减少了安装环节的零件数量，降低了装配复杂度与整体结构重量。产品内圈采用高碳铬轴承钢精加工而成，滚道表面经过高精度磨削处理，表面粗糙度达到Ra0.8以下，配合外圈与内圈之间的自润滑衬层，能够在无额外润滑的工况下长期稳定运行，适配低速摆动、小角度回转以及小幅倾斜的复合运动工况，可同时承受径向载荷与双向轴向载荷，在冲击载荷工况下也能保持良好的受力状态。设计过程中重点优化了杆体与轴承外圈的连接过渡结构，采用大圆角过渡避免应力集中，提升了部件的抗疲劳强度；内螺纹采用标准公制粗牙螺纹，螺纹精度达到6H级，能够与对应规格的外螺纹杆件实现可靠配合，安装时无需定制特殊连接件，通用互换性强。产品的核心安装边界清晰，内孔直径为12mm，适配直径12mm的铰接销轴，连接螺纹规格为M12，杆体部分外径与螺纹大径匹配，安装时预留的铰接空间需满足轴承最大摆角要求，外圈球面的摆动角度范围可达±15°，能够覆盖绝大多数铰接场景的角度补偿需求。轴承外圈采用剖分收口结构，将内圈可靠包裹在球面滚道内，既保证了转动的灵活性，又避免了内圈脱出的风险，自润滑衬层采用聚四氟乙烯复合材质，摩擦系数低、耐磨性能优异，在干摩擦工况下的磨损率远低于普通金属滑动摩擦副，同时具备一定的抗腐蚀能力，可在多粉尘、轻度潮湿的工况环境下稳定工作。在实际设备装配中，该类关节轴承常被用于连接固定支架与活动摆臂，或者作为气缸、油缸的杆端连接件，能够抵消机构加工、安装过程中产生的位置偏差，避免运动过程中出现卡滞、别劲的问题，降低连杆、销轴等相邻部件的受力磨损，减少设备运维过程中的零件更换频率。
