工业槽型托辊带式输送设备结构

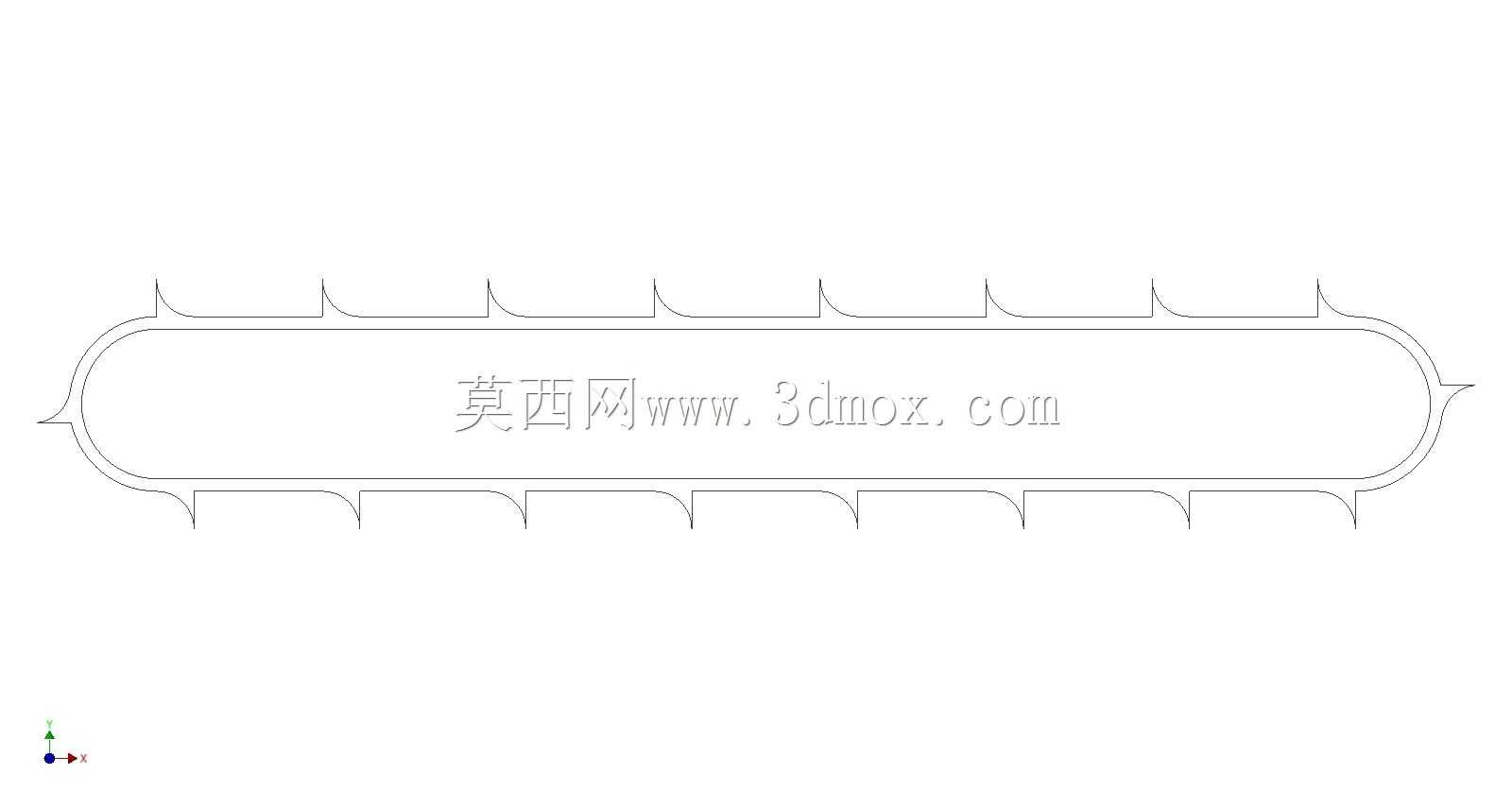

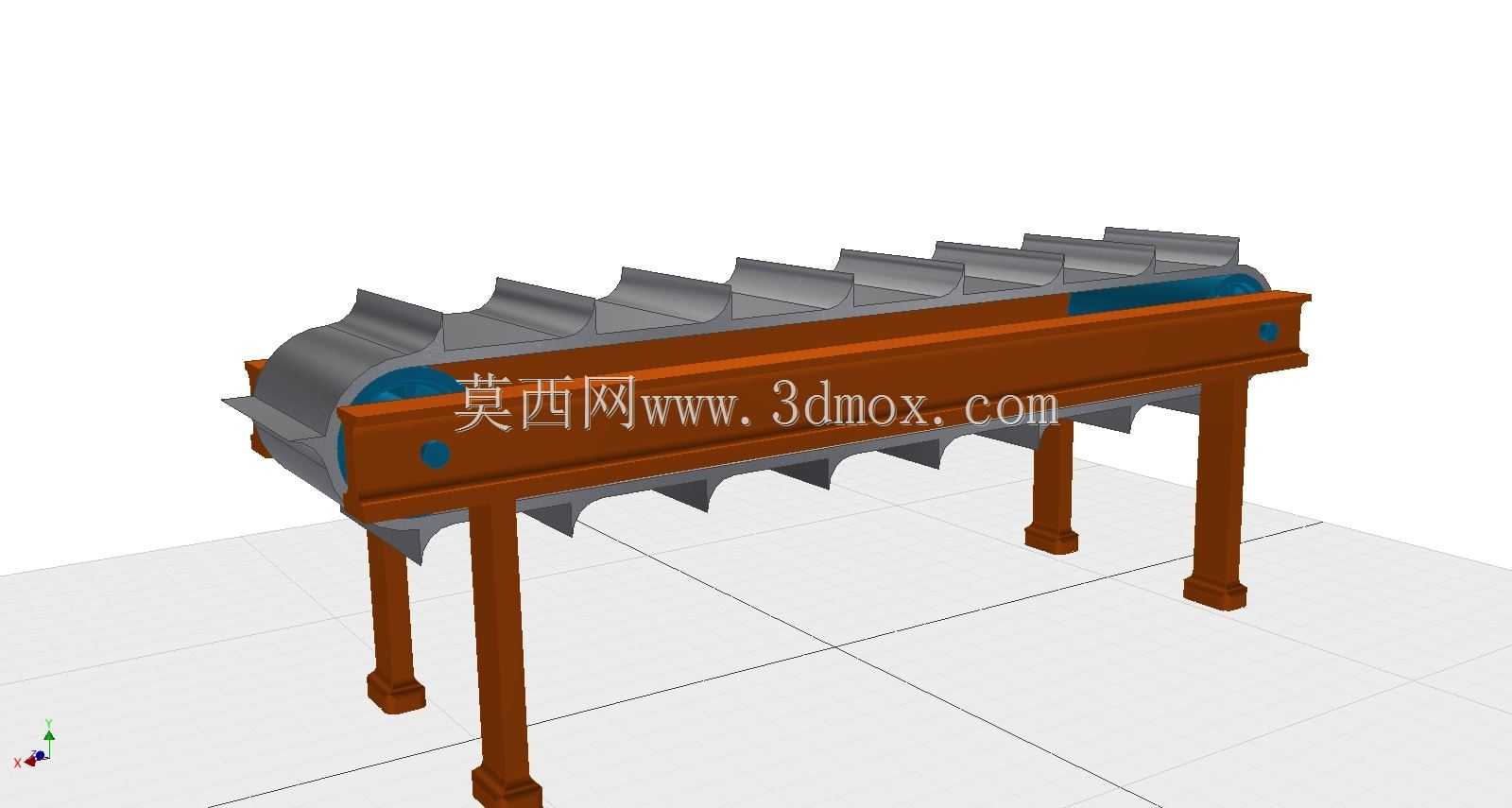

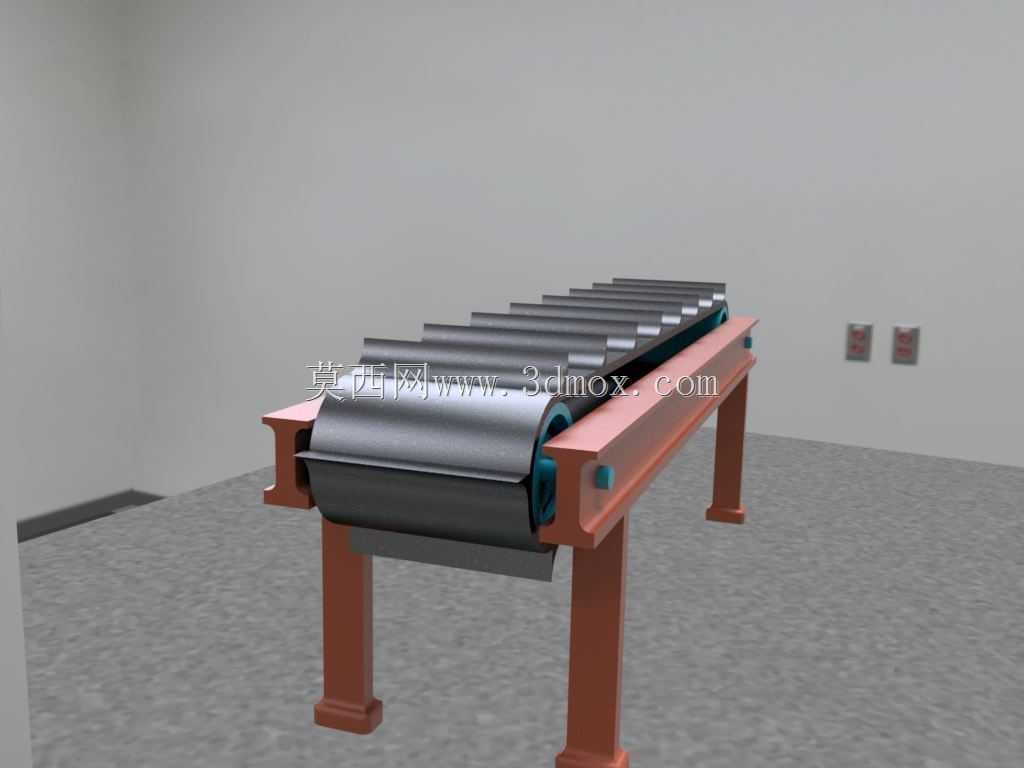

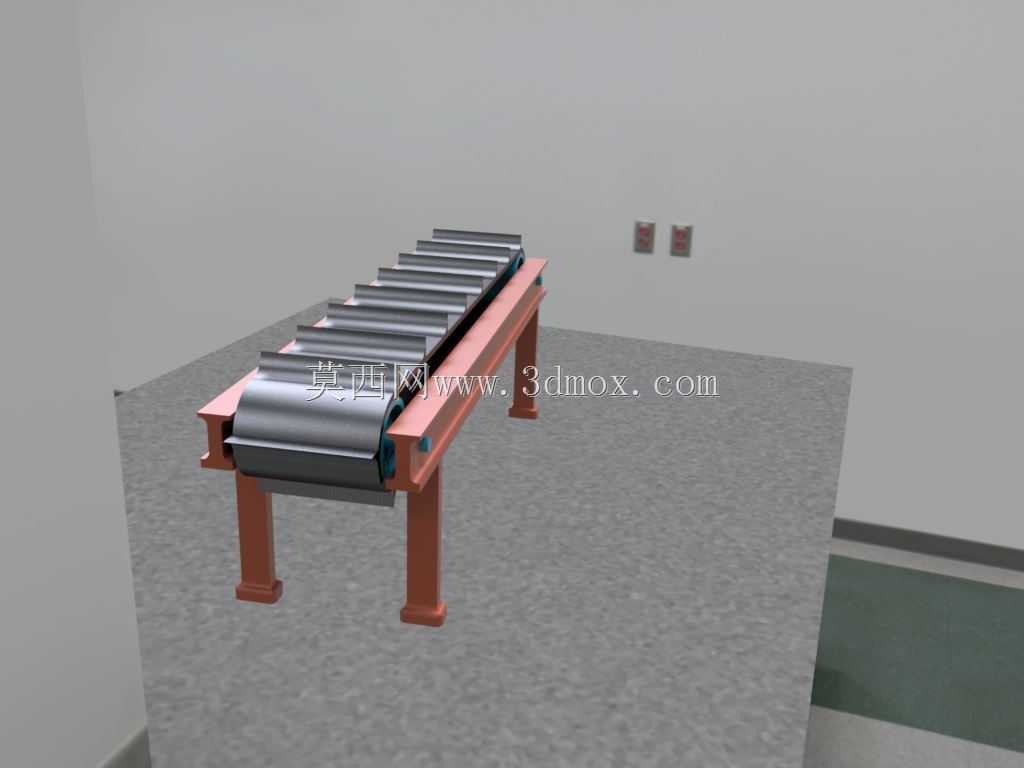

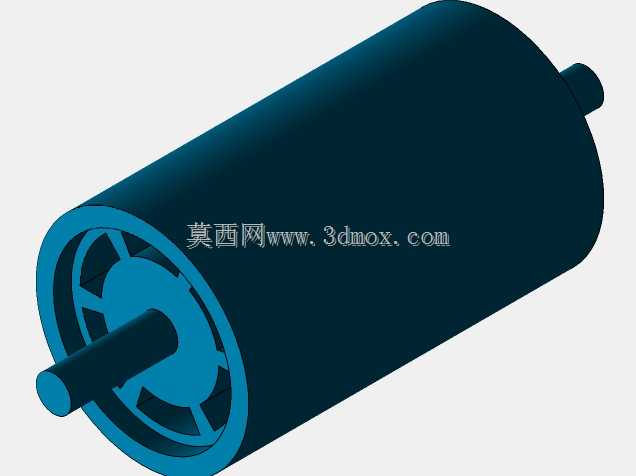

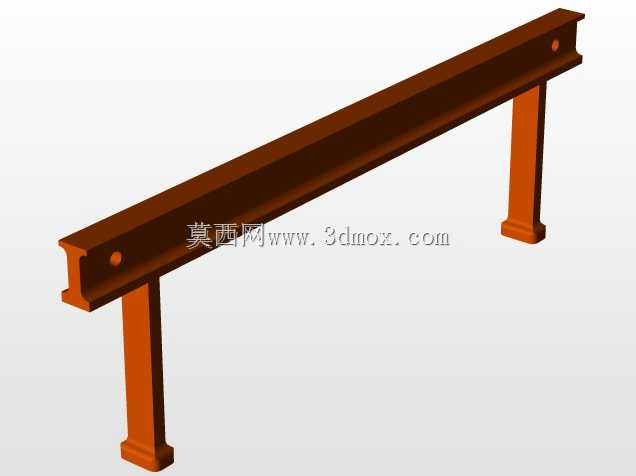

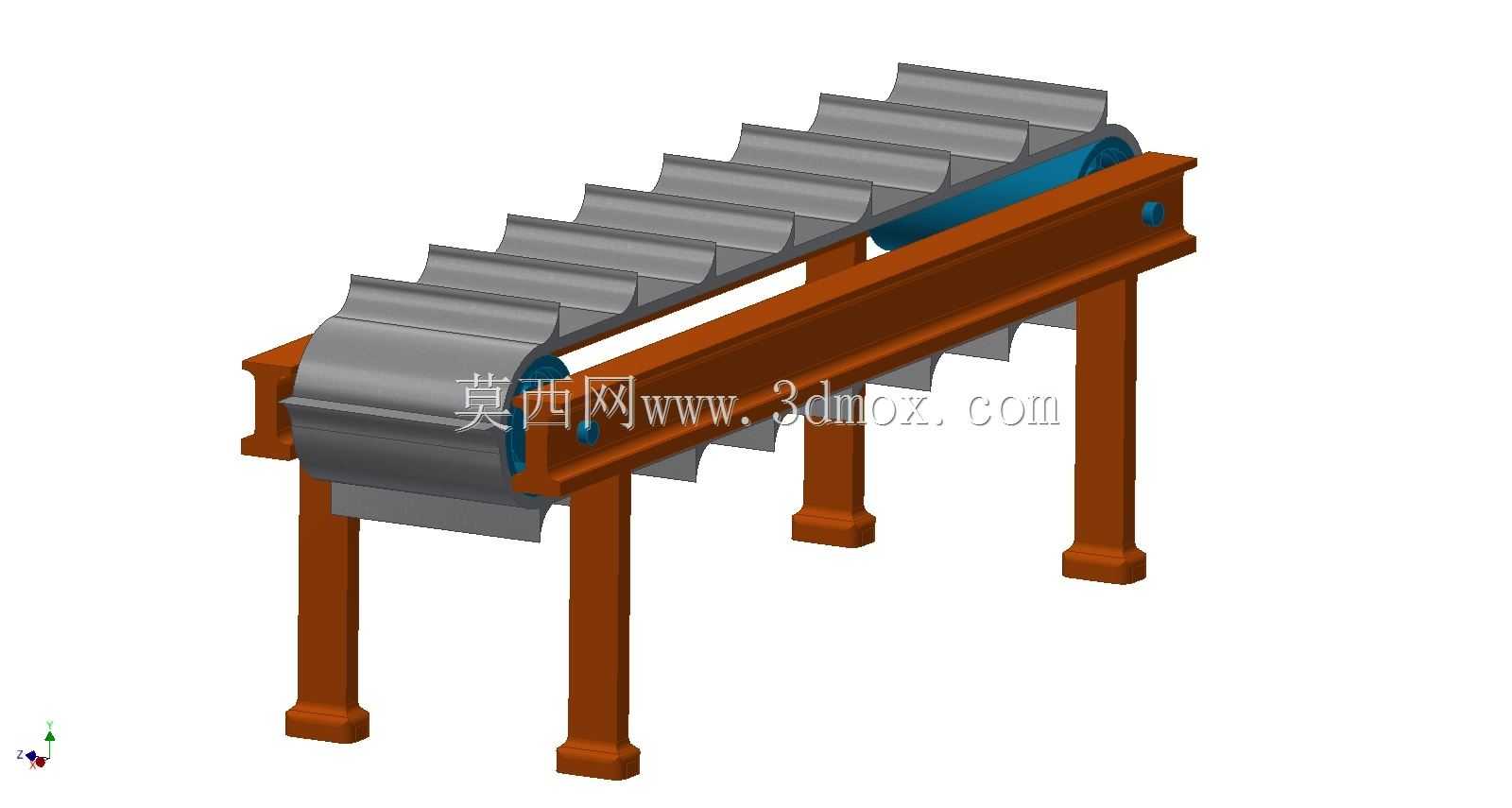

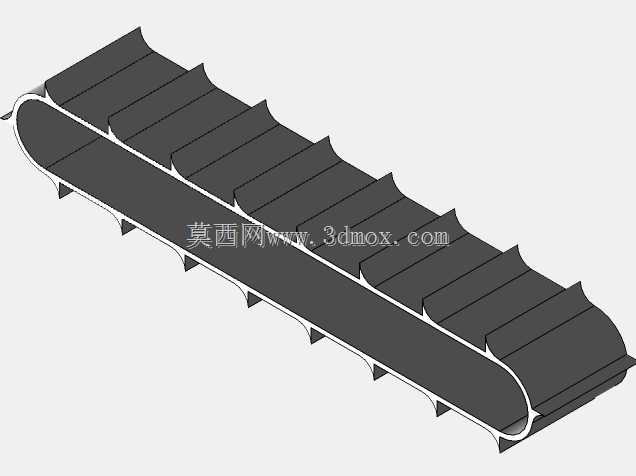

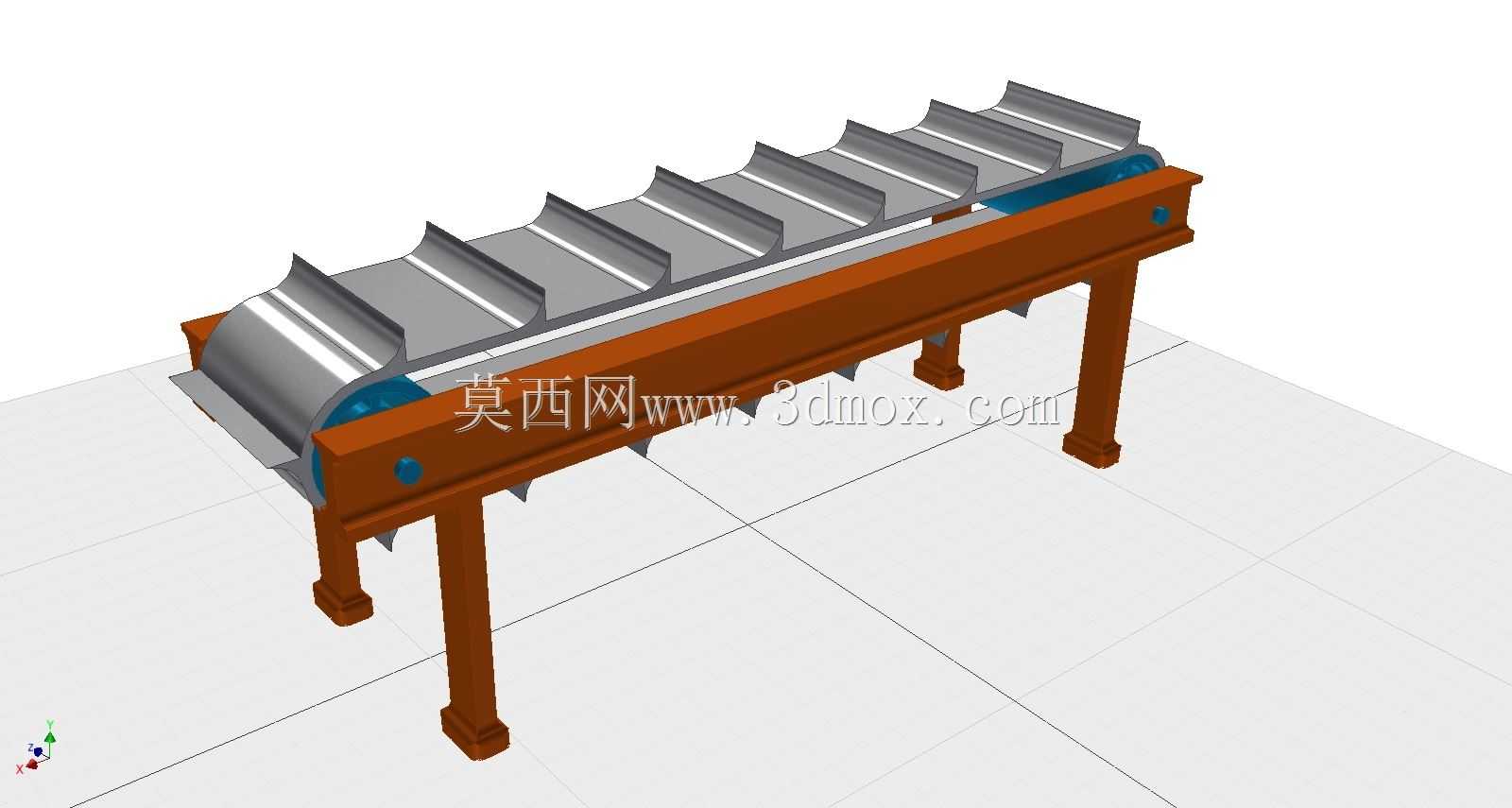

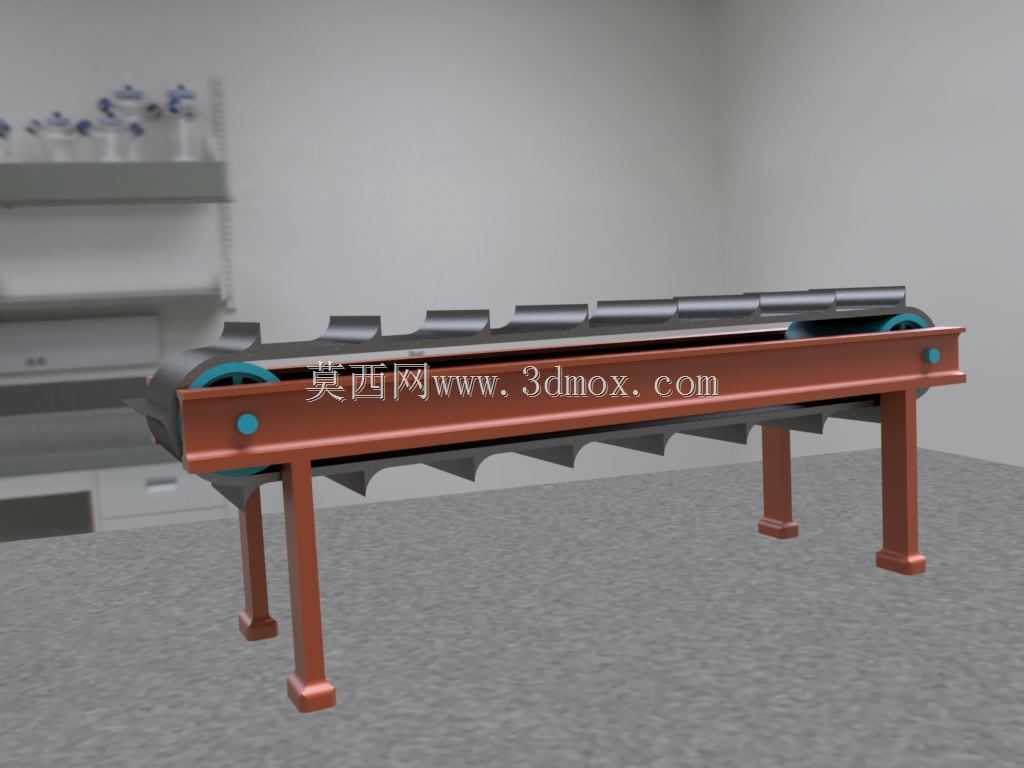

这款槽型带式输送结构，主要面向散状物料的短距离转运场景设计，常见应用在矿山采掘工作面的原煤转运、建材加工厂的砂石骨料输送、粮食仓储点的散粮倒运、生产车间的工件工序间流转等场景，能够适配颗粒状、块状、成件包装等多种形态的物料输送需求，相比平型带式结构，槽型的托辊排布能够增大物料承载截面，避免散状物料在输送过程中从带面两侧撒落，提升输送过程的稳定性。从功能特性来看，该结构采用工字钢作为主承载机架，四根等长的立式支腿均匀分布在机架两侧，支腿底部带有方形安装垫板，安装时可通过膨胀螺栓与地面基础固定，保障设备运行时的整体稳定性，避免带面运转带来的振动导致机架偏移。机架上方排布多组槽型托辊，托辊采用弧形槽面设计，将输送皮带承托为内凹的槽型结构，两端的改向滚筒内置轴承组件，能够降低皮带运转时的摩擦阻力，减少动力损耗。设计过程中，首先根据常规散料输送的额定承载量，选定对应型号的工字钢作为主梁，核算支腿的跨距与承载能力，避免满载时机架出现下挠变形；托辊的排布间距经过受力核算，确保皮带在承载物料时不会出现过大的下垂量，减少皮带运行时的跳动与磨损；两侧改向滚筒的安装位置预留了张紧调节余量，可在皮带出现松弛打滑时调整滚筒间距，保障皮带保持合适的张紧力，延长皮带的使用寿命。从安装边界来看，该结构的整体宽度以槽型带面的有效输送宽度为基准，两侧机架外沿预留足够的安装操作空间，支腿的高度适配常规作业面的接料高度，可根据现场的进料、出料高度差调整支腿长度，适配不同的现场布局需求；设备的进料端可对接料斗、破碎设备出料口，出料端可对接下一工序的加工设备、仓储料仓或者转运车辆，整体结构模块化程度高，可根据实际输送长度需求增减中间机架段与托辊组，灵活适配不同的输送距离要求。运行过程中，槽型带面能够有效约束物料的运行轨迹，减少物料撒漏带来的现场清理工作量，托辊采用转动灵活的密封结构，能够适应多粉尘的工业作业环境，减少粉尘进入轴承导致的卡滞问题，降低日常维护的频次。
