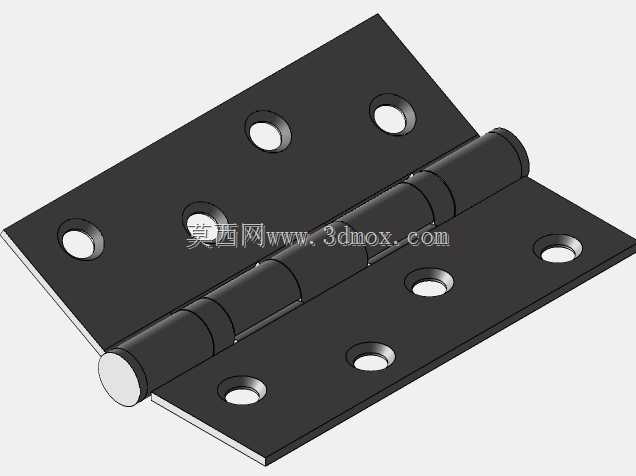

102×76×2mm不锈钢滚珠轴承合页结构设计

这款不锈钢滚珠轴承合页是面向民用建筑、商用空间、工业柜体等多场景门体连接需求开发的五金连接件，核心作用是实现门体与门框之间的稳定铰接，支撑门体完成顺畅的开合转动，同时长期承受门体自重带来的径向与轴向载荷，避免门体使用过程中出现下垂、卡顿、异响等常见问题。在实际应用中，这类合页可覆盖室内实木门、防火门、不锈钢防盗门、工业设备柜门、户外庭院门等多种安装场景，不锈钢材质的选用让它能够适应潮湿厨卫、沿海高盐雾区域、户外露天等易腐蚀环境，相比普通铁质合页拥有更长的无故障使用寿命。

从功能特性来看，这款合页内置滚珠轴承结构，区别于传统无轴承合页的轴套直接摩擦形式，滚珠结构将开合过程中的滑动摩擦转化为滚动摩擦，大幅降低了转动阻力，即使是自重较大的厚重门体，也能实现轻盈顺滑的开合手感，长期高频使用也不会出现磨损松旷的问题，同时能有效减少开合过程中的金属摩擦噪音，提升使用体验。合页的两片页板分别对应门框与门体的安装面，每页板上预留的沉头安装孔位经过精准定位，能够适配常规的沉头自攻螺丝或机丝安装，安装后螺丝头可完全没入页板平面，不会出现凸起刮蹭的问题，保证安装后的外观平整性。

设计过程中，工程师充分考虑了安装边界与受力合理性，合页的整体外形尺寸设定为102×76×2mm，页板展开后的总宽度、合页收拢后的厚度都经过严格测算，既能够保证与常规厚度门体、门框的安装适配性，不会出现页板超出门体边缘的问题，2mm厚度的不锈钢页板经过冲压成型后拥有足够的结构强度，配合轴承结构的载荷分散设计，单组合页可稳定承载常规重量的门体，不会出现页板弯折变形的问题。页板边缘做了圆角钝化处理，避免安装和使用过程中锋利边缘划伤操作人员，合页的转轴部分采用多段式卷边包裹结构，将滚珠轴承完全封闭在转轴内部，既可以阻挡灰尘、水汽进入轴承内部影响转动顺畅度，也能让整体转轴结构的受力更加均匀，避免长期受力后出现转轴变形、页板错位的问题。在安装适配性上，这款合页的孔位间距符合主流门体安装的通用孔距标准，不管是新门预装还是旧合页损坏替换，都可以直接对位安装，不需要额外在门体或门框上重新钻孔，大幅降低了安装的操作难度，也减少了二次钻孔对门体结构造成的破坏。
