管道施工用对中式管子焊接夹紧装置

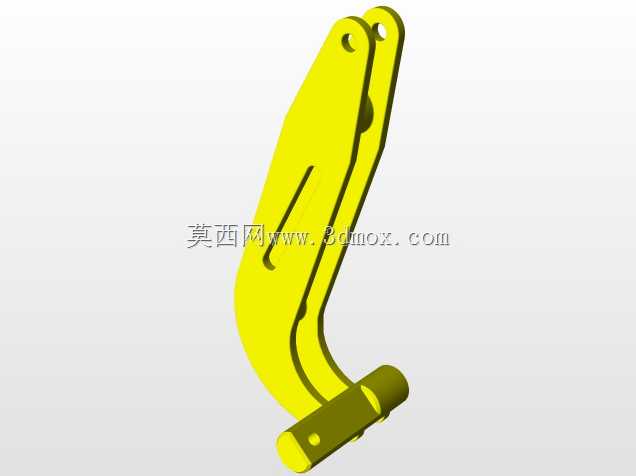

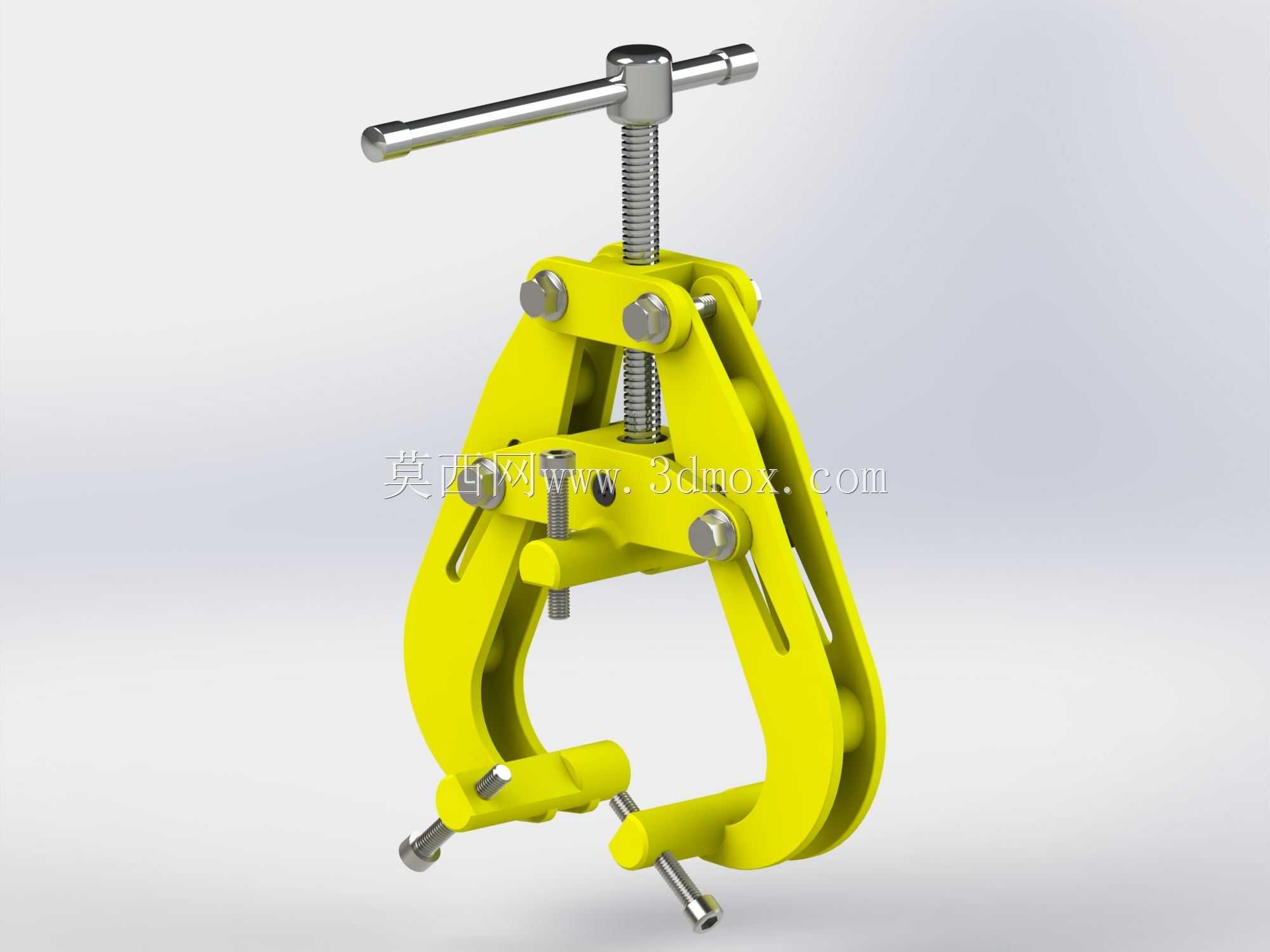

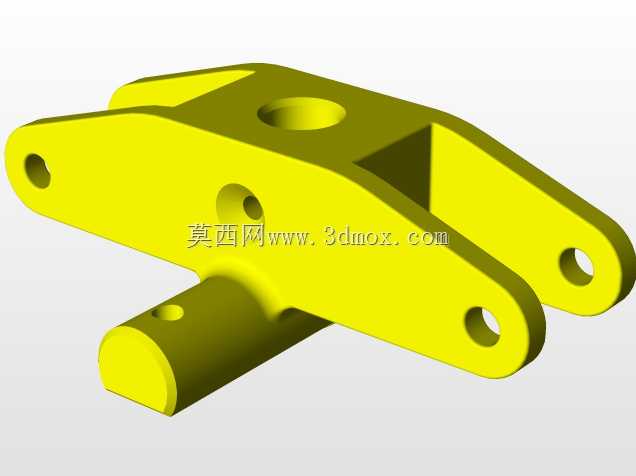

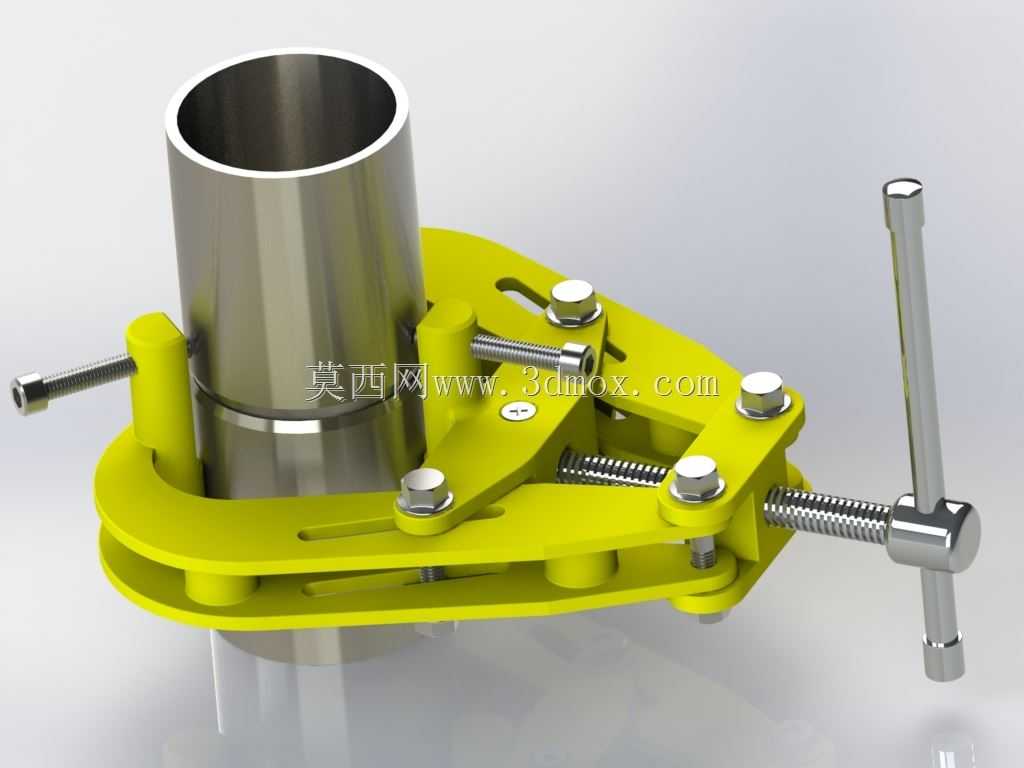

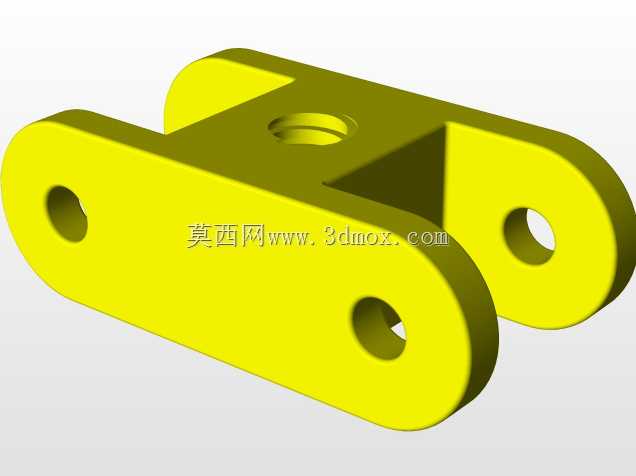

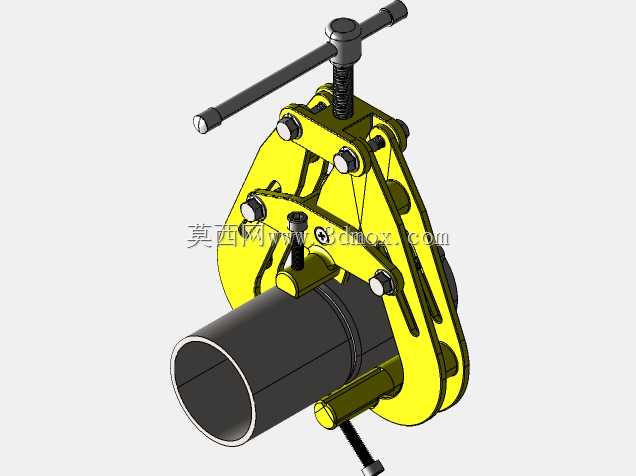

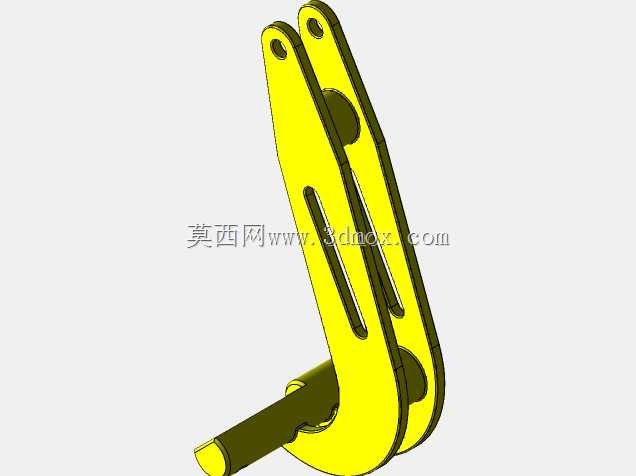

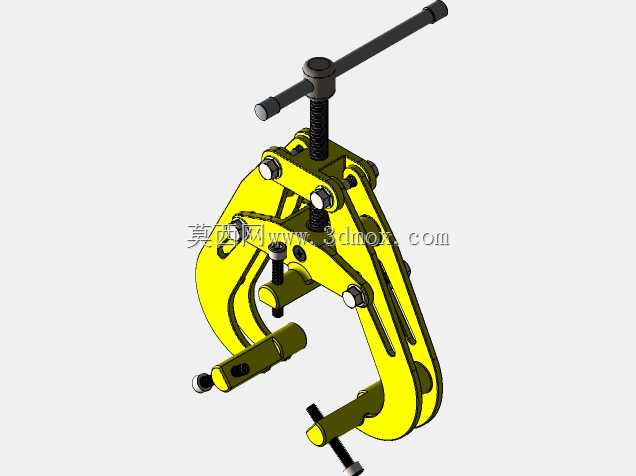

这款管子焊接夹紧装置，是面向管道安装、现场焊管作业场景开发的专用工装，主要解决两段圆形金属管材对接焊接时的同轴度偏差、焊接过程中管材移位错边的行业痛点，广泛应用于市政管网铺设、工业管道安装、油气输送管线现场施工、车间管件预制等作业场景，是管道焊接作业中保障焊口成型质量、降低焊工对中找正劳动强度的核心辅助工装。从实际作业用途来看，该装置无需额外辅助固定，可直接卡装在两段待对接管材的接缝外侧，通过自身的夹紧结构同步抱紧两段管材，强制两段管材保持同轴对齐状态，避免焊接过程中因管材自重、外力触碰导致的焊口错边、倾斜问题，同时能预留充足的焊接操作空间，不会遮挡焊枪作业路径，适配全位置焊接的操作需求。在功能特性设计上，装置采用顶部T型旋拧螺杆作为主施力结构，配合多连杆联动的夹臂结构，操作人员仅需转动顶部手柄，即可带动两侧对称布置的夹臂同步收拢，实现对管材的均匀抱紧，夹紧力可通过螺杆旋入深度灵活调节，既能稳固夹持薄壁管材避免夹变形，也能为厚壁重载管材提供足够的夹持力；夹臂内侧设置有可更换的定位顶销，可适配不同管径的圆形管材，顶销与管材外壁为点接触定位，不会刮伤管材表面防腐层，同时能自适应管材外壁的轻微尺寸偏差，保证夹持状态下管材轴线始终重合。从设计思路来看，整体采用对称式结构布局，所有受力部件均围绕夹紧力的均匀传递设计，夹臂采用高强度合金钢板折弯成型，在保证结构刚度的前提下尽可能降低装置自重，方便现场施工人员携带与单人操作；螺杆采用梯形传动螺纹，具备自锁特性，夹紧后不会因焊接振动、管材应力释放出现松脱问题，无需额外锁止结构；所有铰接销轴均做了耐磨处理，长期反复使用也不会出现铰接间隙过大导致的对中精度下降问题。在外形尺寸与安装边界上，装置整体为开合式钳形结构，收拢状态下最大外径小于同规格管道法兰的外径，可在狭窄的管沟、架空管线等受限空间内操作使用，夹臂的开合行程覆盖常规工业管道的常用管径范围，安装时无需拆解装置，直接掰开夹臂卡装在管材接缝处即可完成定位，不需要额外的安装基座或固定点位，适配现场复杂多变的作业环境。
