钢管焊接式全地形车车架结构设计

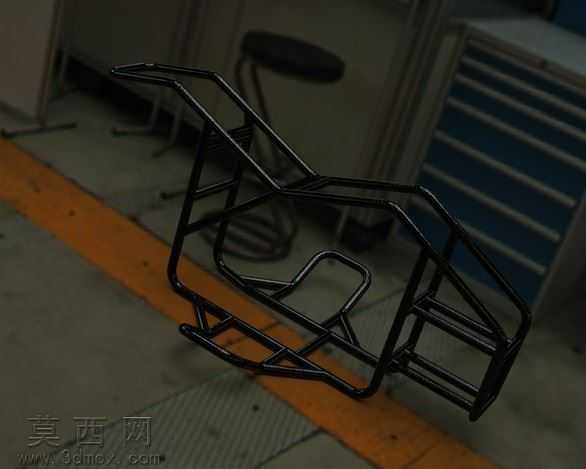

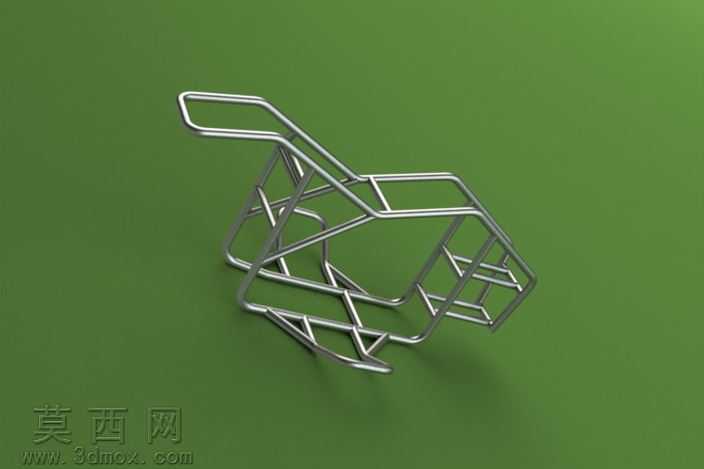

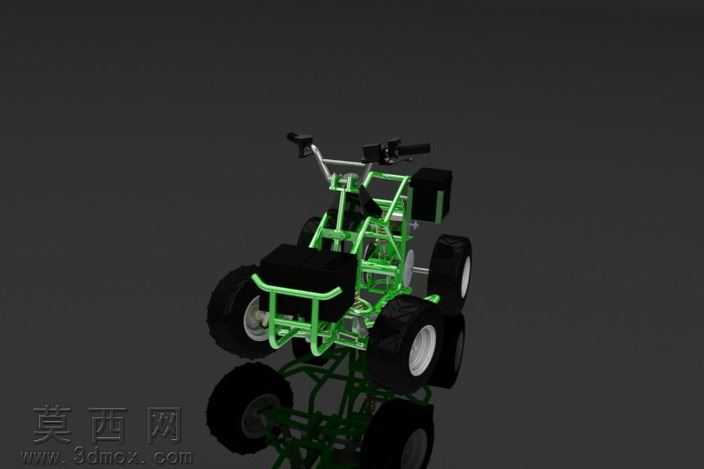

本作品为钢管焊接式全地形车承载车架，采用三维参数化建模方式完成整体结构搭建，建模过程中以空间钢管弯折成型工艺为核心参考，对每一段管材的弯折半径、对接切口角度、焊接贴合面都做了精准的参数约束，确保模型可直接对接管材切割、弯折加工的生产工序，无需二次修正结构尺寸。建模阶段先以整车总布置的硬点坐标为基准，搭建出车架的主承载纵梁轮廓，再依次排布前部安装支座、中部乘员承载区、后部动力安装位的横向支撑管，所有管材交接处都做了相贯线切口处理，还原真实焊接工艺的贴合状态，避免出现模型构件穿插、错位的问题。材质设置上为钢管构件赋予哑光黑色金属烤漆材质，还原金属管材经表面喷涂处理后的质感，同时对焊接接缝处做了细微的材质区分，模拟焊接后打磨补漆的真实效果，渲染阶段采用室内车间自然光环境，通过柔和的侧光凸显钢管的空间弯折结构与框架层次，清晰展现每一处支撑结构的走向与连接关系。结构设计上采用闭环桁架式布局，主纵梁采用大直径厚壁钢管承担整车纵向载荷，横向支撑与斜向加强筋采用小直径钢管排布，在乘员舱区域形成多组三角形稳定结构，既保证车架整体的抗扭刚度与抗冲击性能，又合理控制车架整体重量，前部预留的安装支座可适配转向机构、前悬挂组件的安装定位，中部乘员区预留了座椅安装点位与脚踏支撑结构，后部框架可固定动力总成与后悬挂组件，所有安装点位都做了贴合对应部件安装面的平面处理，预留了标准紧固件的安装孔位。设计过程中充分考虑全地形车在非铺装路面行驶的载荷工况，对车架受力集中的前部碰撞区、后部动力承载区都额外增加了斜向支撑管，避免应力集中导致的车架变形，整体框架线条流畅，各段管材过渡自然，没有突兀的弯折与冗余结构，在满足结构强度要求的前提下兼顾了外观的整体性，可作为全地形车整车开发的基础承载结构模型，也可用于钢管类桁架车架的结构参考与教学演示。
