汽车外后视镜带转向灯外观结构设计

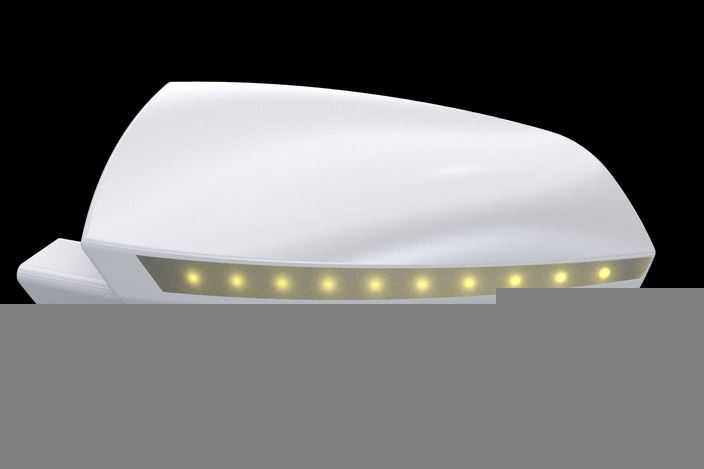

本作品为汽车外后视镜（翼镜）的三维数字化设计方案，建模阶段以汽车空气动力学与外饰件人机工程要求为核心依据，首先通过草绘勾勒后视镜整体流线型外轮廓，重点优化镜壳上沿的弧度走势与侧方收角角度，降低车辆高速行驶时的风阻系数与风噪表现。建模过程中采用高阶NURBS曲面搭建镜壳主体结构，反复调整曲面的曲率连续性，确保镜壳外表面达到G2连续标准，避免曲面出现褶皱、凹凸等视觉瑕疵，还原量产车外饰件的顺滑质感。针对镜壳下部集成的转向灯带结构，单独拆分曲面层级，精准预留灯带的安装卡槽位置，对灯带内的LED灯珠排布位置做等距阵列处理，保证灯珠间距均匀一致，同时设计灯带的半透明透光罩结构，通过材质参数区分镜壳主体与透光罩的质感差异。渲染阶段为镜壳主体赋予高光亮面汽车白漆材质，调整材质的反射率与粗糙度参数，模拟真实车漆在不同光照环境下的光影反射效果；为转向灯带赋予暖黄色自发光材质，搭配半透明PC材质的透光罩，还原转向灯点亮时的均匀漫射光效，避免出现灯珠漏光、光线不均的问题。结构设计上充分考虑外后视镜的实际装配需求，预留镜壳与内部调节机构、镜片安装基座的卡扣连接位，镜壳与车门连接的基座部分做了弧度过渡处理，保证与车门钣金的安装贴合度，同时兼顾后视镜折叠转动时的运动空间，避免转动过程中出现结构干涉。整体设计在满足外后视镜功能需求的基础上，通过流畅的曲面造型提升车辆外饰的整体精致感，灯带的集成设计也进一步提升了车辆转向时的警示辨识度，符合当下汽车外饰件集成化、流线化的设计趋势，可用于汽车外饰方案评审、结构验证等相关场景。
