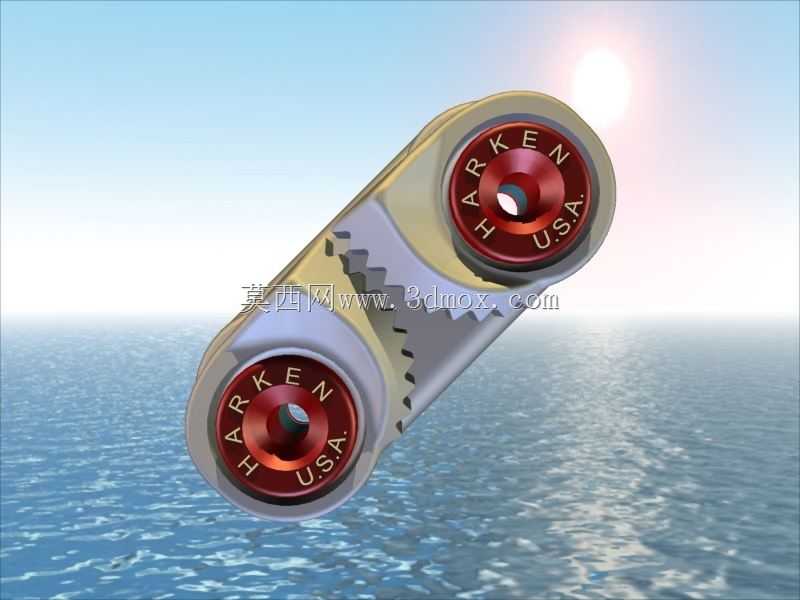

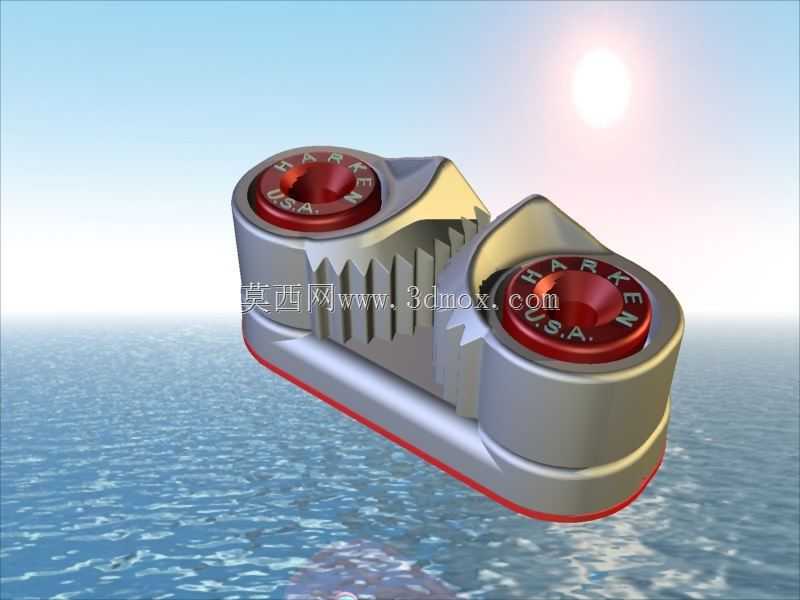

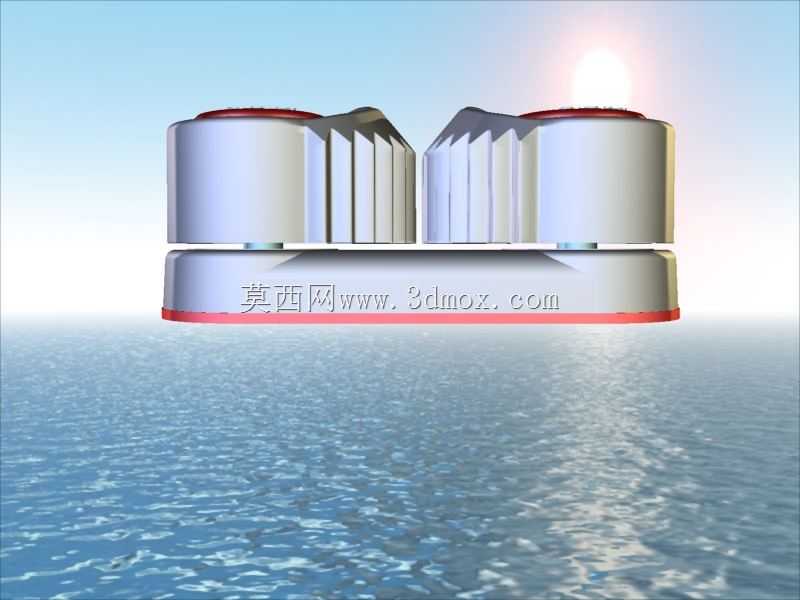

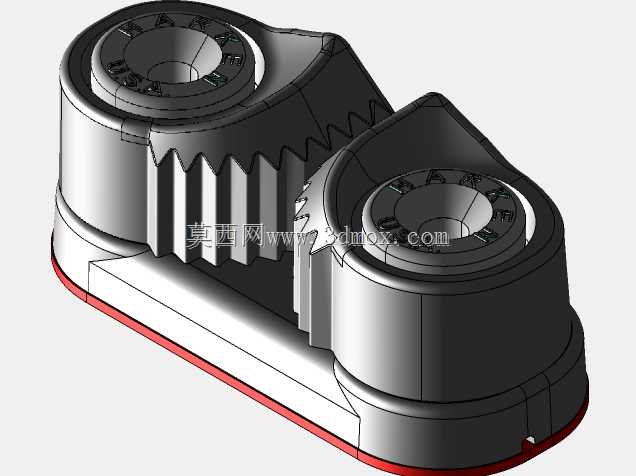

船用滚珠轴承凸轮式绳索夹板结构

该夹板主要应用于帆船、小型游艇等水上航行载具的帆装索具系统中，承担航行过程中帆索、控船绳索的快速锁止与张力保持功能，是帆船操控系统里直接影响帆面受风效率、航行操控精准度的核心五金部件，可适配不同直径的编织尼龙帆索、不锈钢缆索，在近岸休闲航行、离岸远航、竞技帆船赛事等场景下均能稳定发挥作用，即便在船体受海浪冲击产生持续振动、索具张力动态波动的工况下，也不会出现绳索打滑松脱的问题。产品采用多排高负荷滚珠轴承作为凸轮的转动支撑结构，替代传统楔子式锁止结构的滑动摩擦设计，大幅降低凸轮开合过程的摩擦阻力，船员在操控时无需施加过大的按压力即可顺畅打开凸轮，完成绳索的快速释放或张力调整，即便在戴防滑航海手套、手部被海水浸湿的状态下也能轻松操作。夹板的绳索导入端设计有光滑的V形喇叭口导向结构，绳索在快速抽拉、调整角度的过程中可以顺畅滑入锁止位，不会出现卡绳、磨绳的问题，同时该导向结构允许绳索在一定角度范围内偏斜导入，无需船员刻意对准夹板入口即可完成锁止操作，在航向快速调整、帆面频繁换舷的工况下，无需反复调整夹板的安装对位即可精准控制帆索的收放长度，维持帆面的最佳受风角度。产品整体采用流线型低风阻外形设计，主体结构使用高强度防锈铝合金一体加工成型，表面做硬质阳极氧化处理抵御海水盐雾腐蚀，凸轮锁止面加工有细密的防滑齿纹，可在不损伤绳索表层编织结构的前提下提供足够的锁止摩擦力，底座边缘做圆角钝化处理，避免航行过程中剐蹭船员衣物或绳索。安装层面，夹板底座预留两个标准间距的沉头安装孔，可直接通过不锈钢螺丝固定在帆船甲板、桅杆侧面或帆装滑轨的安装基座上，安装后整体凸起高度较低，不会对甲板上的人员通行、其他索具的活动造成干涉，底座底部设计有定位凸台，可嵌入安装面的预制定位槽内，承受绳索拉力时不会出现移位偏转，长期使用也无需频繁紧固安装螺丝。
