带拨动夹紧结构的法兰钻孔工装

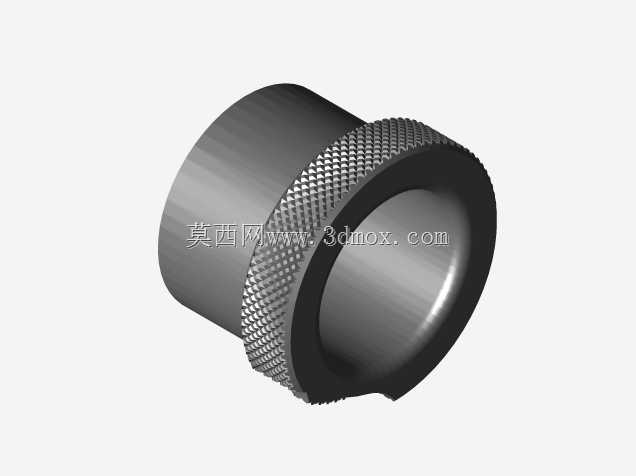

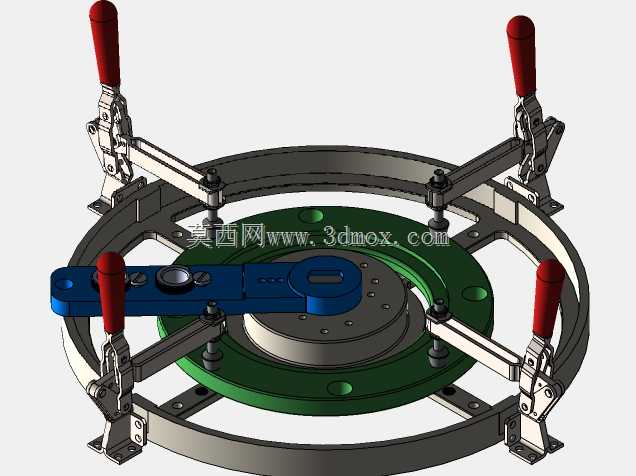

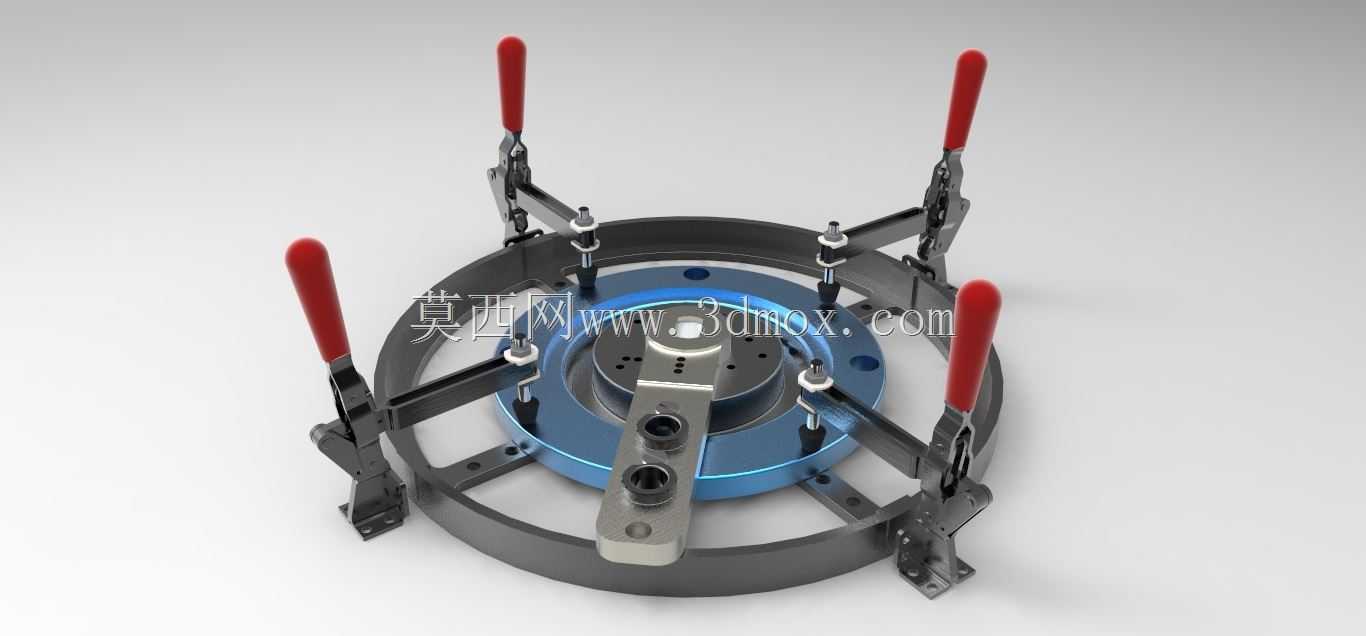

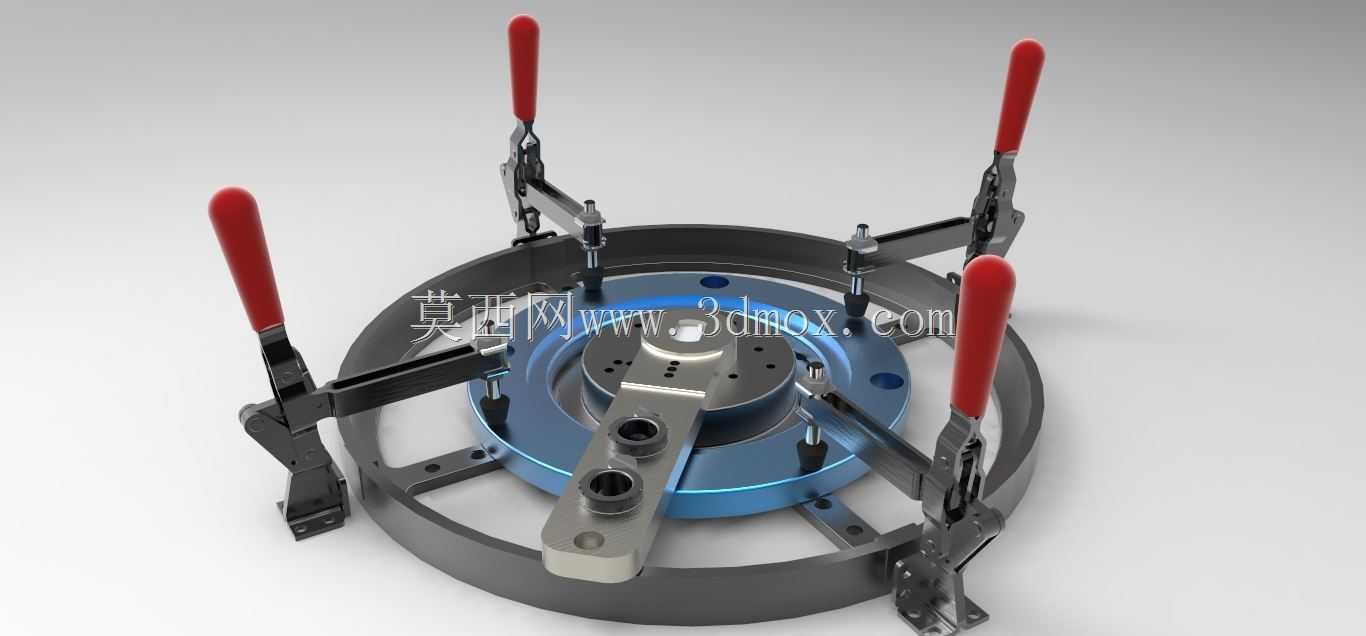

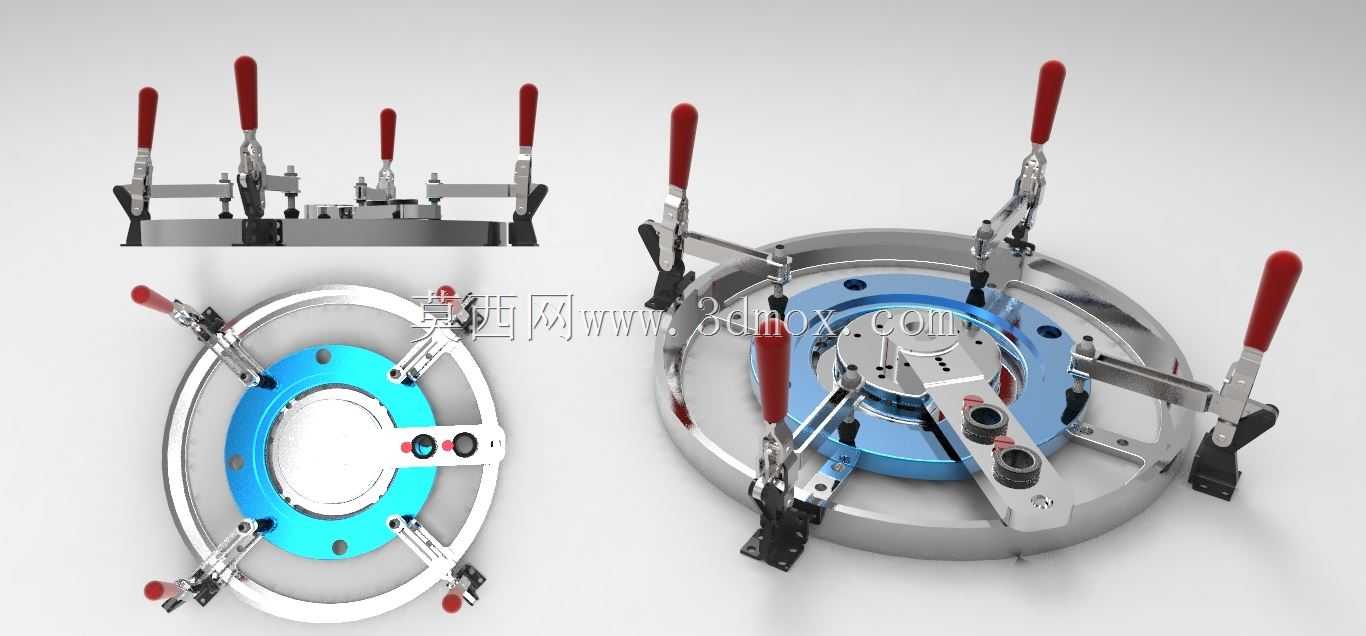

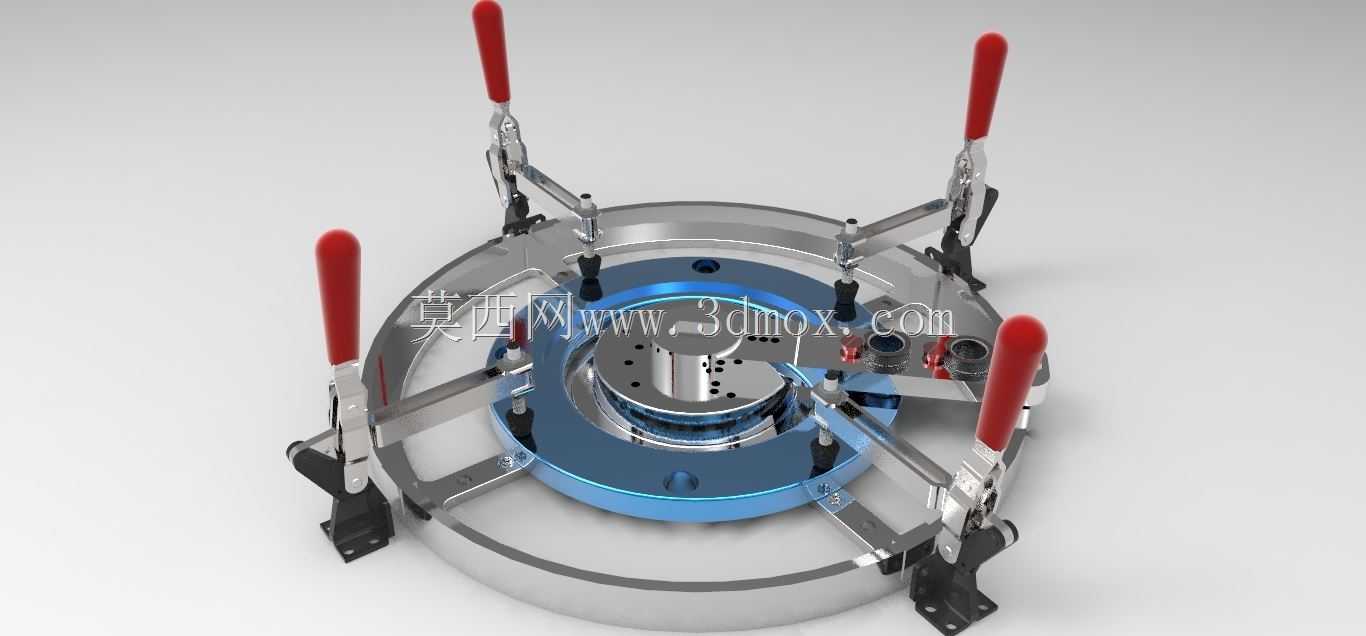

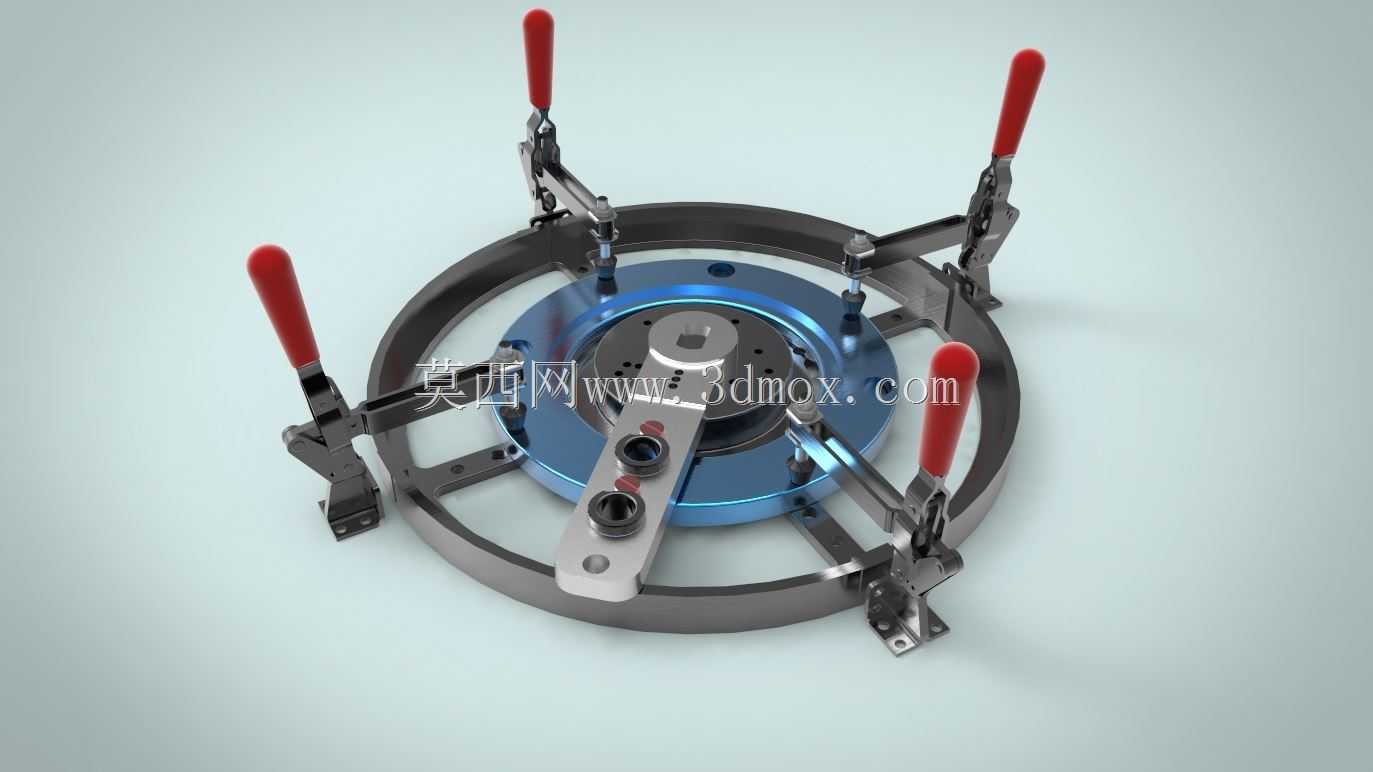

这款法兰钻孔工装主要应用于管道配件、压力容器配套法兰的批量钻孔加工场景，适配中小规格圆形法兰的端面孔系加工作业，可直接安装在普通钻床、摇臂钻床的工作台上使用，替代传统划线找正的低效加工方式，大幅降低法兰钻孔的对位误差，提升同批次法兰孔位的一致性。工装整体采用环形框架式结构，外围环形基座作为安装承载主体，底部预留标准安装槽位，可通过T型螺栓直接固定在钻床工作台面上，适配多数常规钻床的工作台T型槽间距，安装时无需额外制作过渡连接板，有效压缩工装换装的准备时间。工装核心功能围绕法兰钻孔的定位与夹紧两大核心需求设计，中心设置可更换的定位芯轴，能够适配不同内径的法兰工件，芯轴与法兰内孔采用小间隙配合，保证工件装夹后的同轴度精度；沿环形基座周向均匀布置四组快速拨动夹紧机构，每组机构搭配带红色绝缘握套的垂直式快速夹钳，夹钳压头高度可通过调节螺杆进行调整，能够适配不同厚度的法兰工件，操作时只需扳动夹钳手柄即可完成工件的压紧与松开，单步操作即可完成装夹动作，相比传统螺栓压板夹紧方式，装夹效率提升60%以上。设计过程中重点解决了两类法兰加工的常见痛点：针对不同直径法兰的加工适配问题，在环形基座上加工有等距分布的定位销孔，可根据待加工法兰的外径尺寸调整定位销的安装位置，通过定位销限定法兰的周向转动自由度，配合中心芯轴实现工件的完全定位，无需针对每一种直径的法兰单独制作专用钻模；针对不同孔数法兰的分度加工需求，中心定位座带有分度刻度与定位卡槽，可根据待加工孔的数量调整分度角度，完成一个孔位的钻孔后，只需松开中心锁紧件转动法兰至对应刻度位置锁紧，即可进行下一个孔位的加工，无需重新划线对位。工装的夹紧压头采用浮动式设计，压接面贴有防滑橡胶垫，既可以避免夹钳压伤法兰表面，也能在钻孔过程中防止工件受切削力作用发生位移，保证钻孔过程的稳定性。环形基座采用高强度铸铁材质加工，经过时效处理消除内应力，长期使用不会发生形变，保证工装的定位精度持久性；中心定位组件与夹钳安装座均采用合金钢材质制作，表面经过淬火处理提升耐磨性能，延长工装的使用寿命。在实际生产应用中，这款工装特别适合中小批量多规格法兰的钻孔加工，无需频繁更换整套工装，只需调整定位销位置、更换对应规格的定位芯轴即可适配不同参数的法兰加工需求，有效降低生产现场的工装储备成本，同时降低操作工人的技能要求，新员工经过简单培训即可独立完成法兰装夹与钻孔作业，稳定保证法兰孔位的位置度精度，减少后续法兰装配时的孔位错位问题。
