冲压件尺寸检测专用工装检具结构

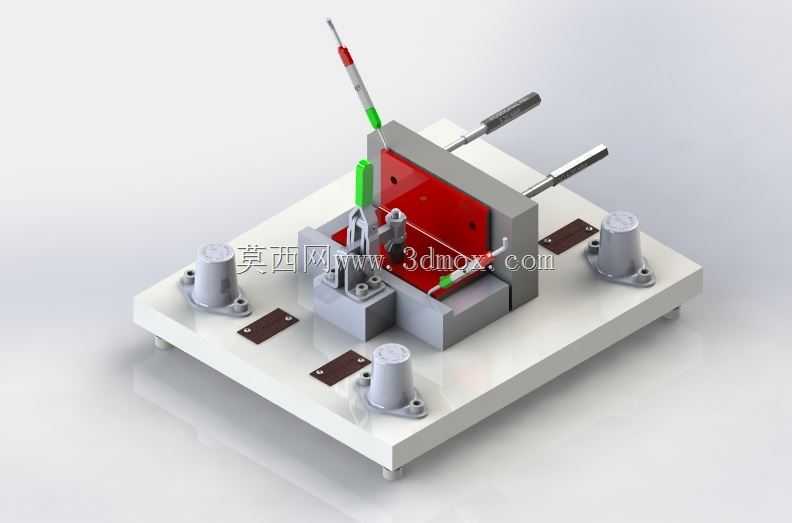

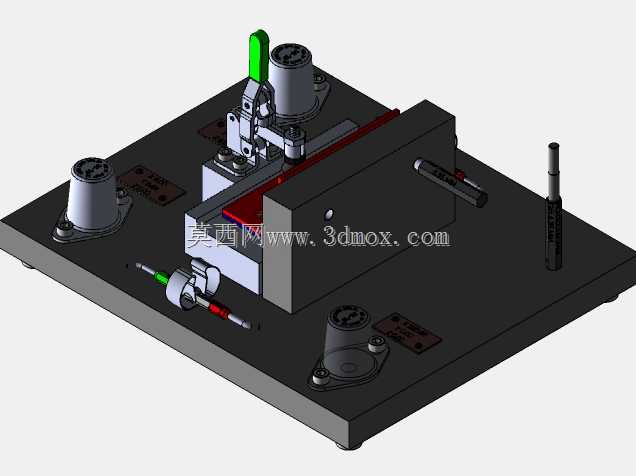

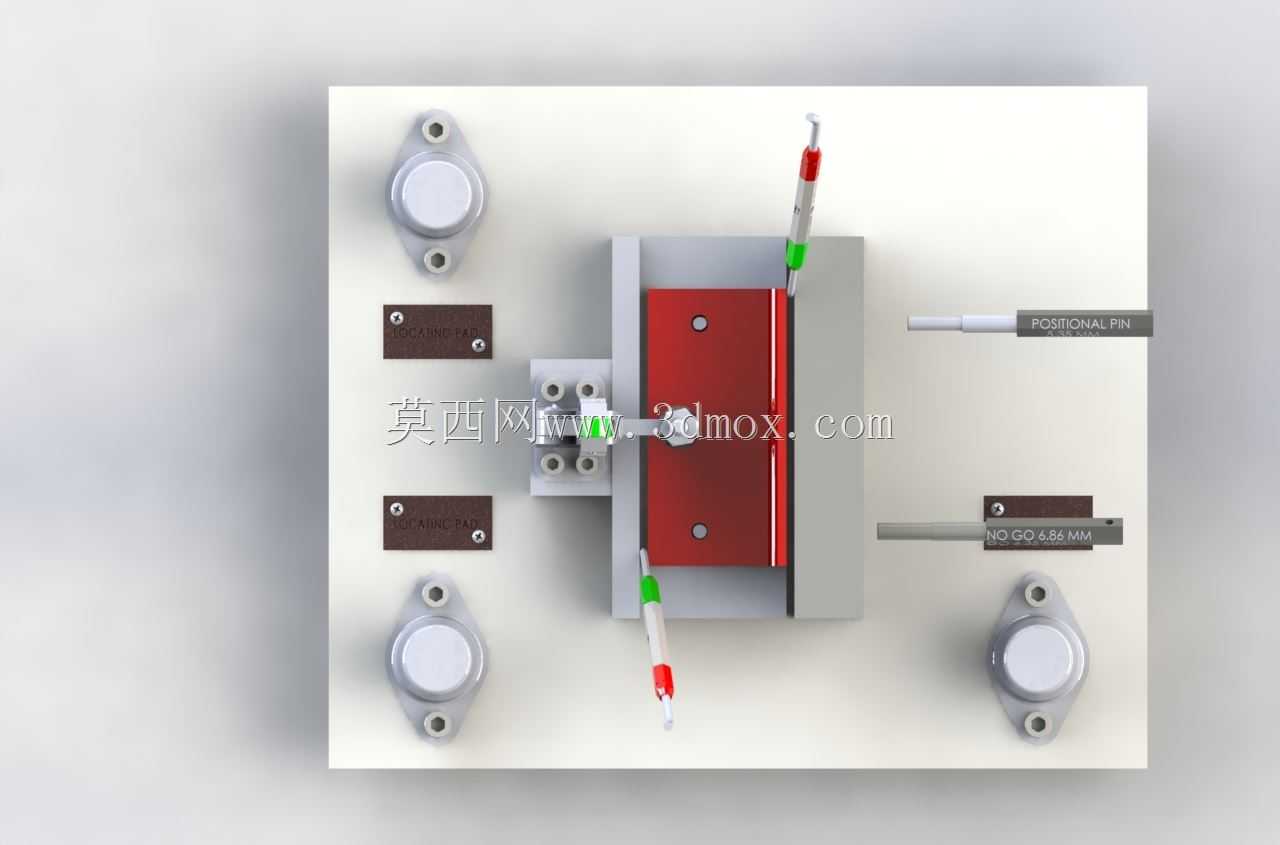

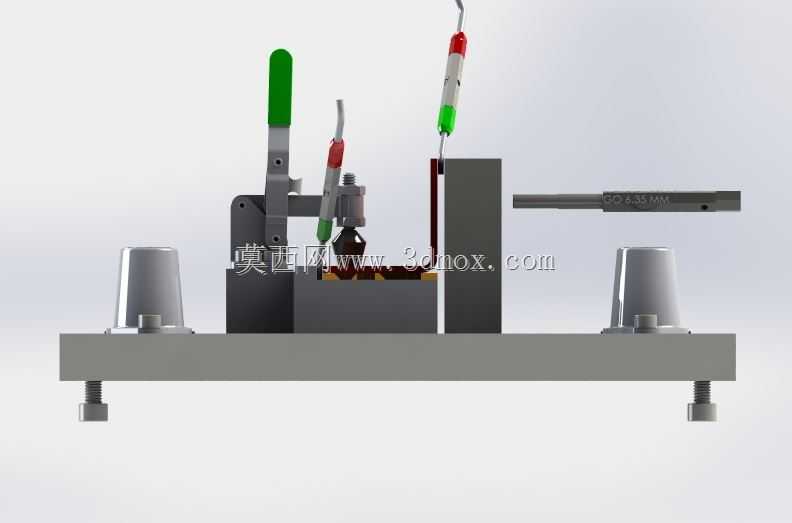

这款检具是配套冲压生产工序开发的专用尺寸校验工装，主要应用于五金冲压件批量生产过程中的线上快速质检环节，适配串联冲头完成弯曲成型工序后的工件全尺寸快速核验场景，能够在生产节拍内完成工件关键参数的检测，替代传统人工卡尺测量的低效作业模式，大幅降低冲压产线的质检人力投入，同时避免人工测量带来的读数误差、漏检问题，保障冲压件出厂尺寸的一致性。从实际用途来看，该检具可一次性完成工件总长度、成型高度、各安装孔位位置度、孔径尺寸的多项参数检测，无需多次更换测量工具，操作人员仅需将完成冲压弯曲的工件放置到检具定位基准面上，通过配套的快速夹钳完成工件压紧固定，即可借助检具上集成的百分表类测量元件、通止规类检测组件，快速判断工件各项尺寸是否处于公差允许范围内，检测单工件的耗时可控制在数秒内，完全匹配高速冲压产线的生产节拍，适配中小尺寸五金冲压件的批量质检需求。在功能特性设计上，该检具采用了基准面一体式加工的结构设计，底部安装底板采用整块板材加工成型，所有定位块、检测组件、夹紧元件的安装基准均统一在底板的加工基准面上，从结构根源上消除多基准拼接带来的累积误差，保障检测精度的长期稳定性；检具上配置的两个横向快速夹钳可实现工件的快速压紧与松脱，操作手柄的位置设置符合人体工学，操作人员无需大幅度挪动手臂即可完成夹紧、松脱操作；检测端配置的带色标指示测量表可直观显示尺寸偏差范围，绿色区间代表尺寸合格、红色区间代表尺寸超差，即使没有经过专业测量培训的产线操作人员也能快速判断工件是否合格，降低检具的使用门槛。从设计思路来看，该检具完全遵循检具设计的基准重合原则，将工件的设计基准作为检具的定位基准，避免基准不重合带来的检测误差；所有与工件接触的定位面、检测销均采用耐磨钢材加工并做表面硬化处理，长期反复使用也不会因为磨损导致检测精度下降；底板上预留的四个安装支脚可将检具固定在质检工作台或者冲压线旁的移动工作台上，底部的调平结构可适配不同平整度的安装台面，保障检具放置水平。从外形尺寸与安装边界来看，该检具整体为方正台式结构，整体占地尺寸适配常规质检工位的台面大小，不需要额外占用过大的生产场地，所有操作部件均设置在操作人员的正面操作范围内，不需要探身或者绕到检具侧面即可完成全部检测操作；检具上的检测组件均做了防脱落设计，避免日常使用过程中检测元件掉落遗失，各夹紧元件的活动行程做了限位设计，不会因为操作力度过大导致工件被夹变形或者检具自身结构损坏，整体结构紧凑、功能集成度高，完全满足冲压车间现场的严苛使用环境要求。
